Anschließen des externen Verstärkers oder Subwoofers
Setzen Sie das Gerät zurück.
Antennen-Eingang
Bei bestimmten VW-/Audi- oder Opel- (Vauxhall-) Fahrzeugen
Es kann erforderlich sein, die Verdrahtung des mitgelieferten Stromkabels zu
modifizieren, wie in der Abbildung gezeigt.
• Wenden Sie sich vor dem Einbau dieses Receivers an Ihre Auto-Fachwerkstatt.
Original verdrahtung
ISO-Steckverbinder
Modifizierte verdrahtung 1
Verwenden Sie die modifizierte Verdrahtung 2 wenn der Receiver nicht einschaltet.
Modifizierte verdrahtung 2
WICHTIG: Ein spezieller Kabelbaum (getrennt erhältlich), der für Ihr Fahrzeug geeignet ist, wird zur Verbindung zwischen Gerät und Fahrzeug empfhohlen.
(A) Wenn Ihr Fahrzeug einen ISO-Anschluss hat
Spezieller Kabelbaum
(getrennt erhältlich)
E Stromkabel (Mitgeliefert)
Anschließen der externen Komponenten in Reihe
Beim Anschließen der externen Komponenten siehe auch für die Komponenten und den Adapter mitgelieferte Anleitungen.
Erweiterungsanschluss
der Einheit
Zum Abtrennen...
Sie können den JVC DAB-Tuner (KT-DB1000) oder die folgenden Komponenten über die verschiedenen JVC-Adapter an den Erweiterungsanschluss anschließen.
•
Es kann erforderlich sein, Verbindungskabel getrennt zu kaufen.
Bluetooth-Gerät
Tragbarer Audio-Player mit Line-Ausgangsbuchsen
Tragbarer Audio-Player mit 3,5-mm-Stereo-Minibuchse
3
*
Zur Verwendung dieser Komponenten stellen Sie die externe Eingangseinstellung richtig ein (siehe Seite 27 der BEDIENUNGSANLEITUNG).
4
*
Falls KS-BTA200 zur Verfügung steht, an Position

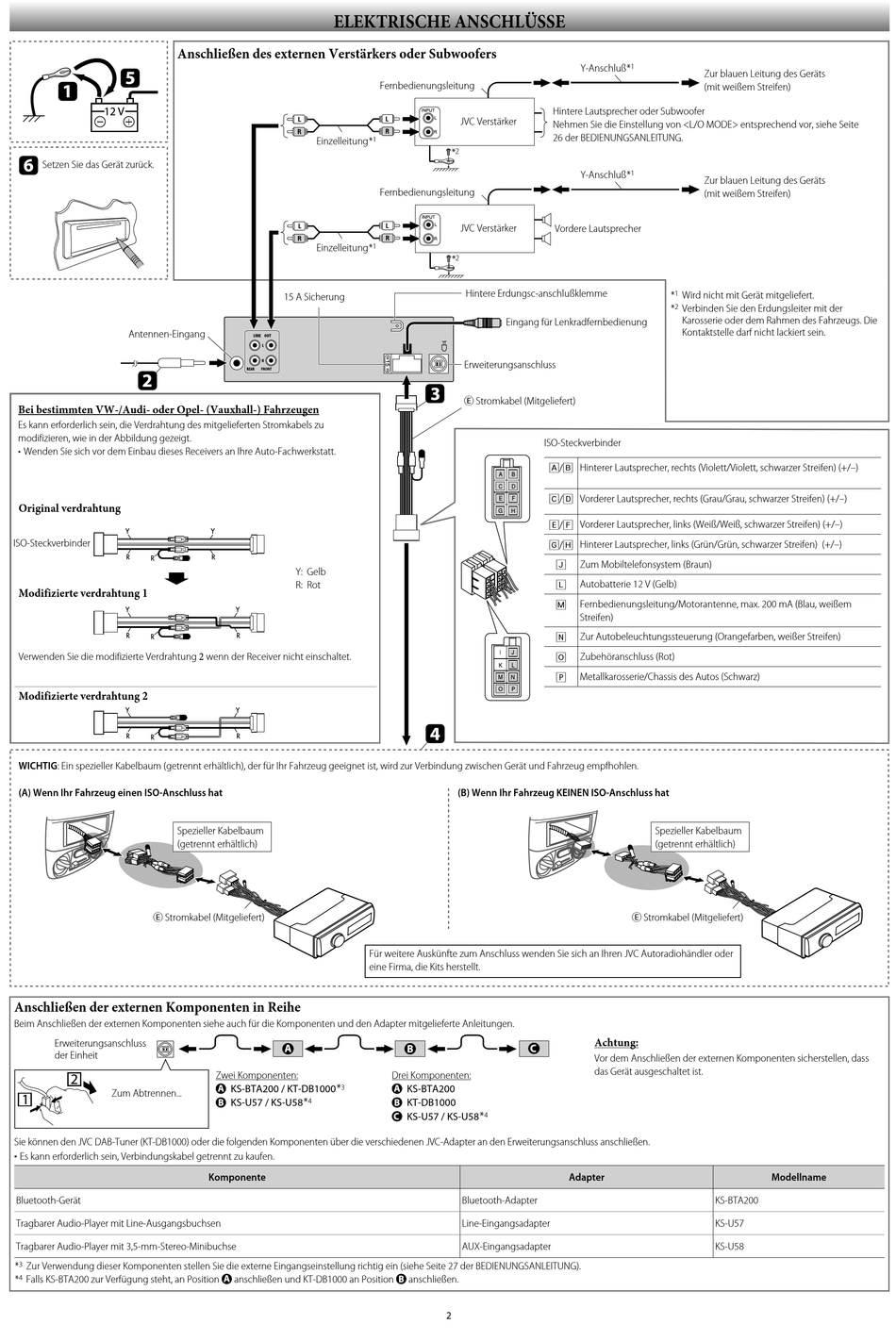

ELEKTRISCHE ANSCHLÜSSE
Fernbedienungsleitung
1
Einzelleitung *
Fernbedienungsleitung
1
Einzelleitung *
15 A Sicherung
Y: Gelb
R: Rot
Für weitere Auskünfte zum Anschluss wenden Sie sich an Ihren JVC Autoradiohändler oder
eine Firma, die Kits herstellt.
Zwei Komponenten:
*
KS-BTA200 / KT-DB1000
3
*
4
KS-U57 / KS-U58
Komponente
anschließen und KT-DB1000 an Position
Hintere Lautsprecher oder Subwoofer
JVC Verstärker
Nehmen Sie die Einstellung von <L/O MODE> entsprechend vor, siehe Seite
26 der BEDIENUNGSANLEITUNG.
JVC Verstärker
Vordere Lautsprecher
Hintere Erdungsc-anschlußklemme
Eingang für Lenkradfernbedienung
Erweiterungsanschluss
E Stromkabel (Mitgeliefert)
ISO-Steckverbinder
Å/ ı Hinterer Lautsprecher, rechts (Violett/Violett, schwarzer Streifen) (+/–)
Ç/ Î Vorderer Lautsprecher, rechts (Grau/Grau, schwarzer Streifen) (+/–)
‰/ Ï Vorderer Lautsprecher, links (Weiß/Weiß, schwarzer Streifen) (+/–)
Ì/ Ó Hinterer Lautsprecher, links (Grün/Grün, schwarzer Streifen) (+/–)
Ô
Ò
˜
ˆ
Ø
∏
(B) Wenn Ihr Fahrzeug KEINEN ISO-Anschluss hat
Drei Komponenten:
KS-BTA200
KT-DB1000
*
KS-U57 / KS-U58
4
Bluetooth-Adapter
Line-Eingangsadapter
AUX-Eingangsadapter
anschließen.
2
1
Y-Anschluß *
Zur blauen Leitung des Geräts
(mit weißem Streifen)
1
Y-Anschluß *
Zur blauen Leitung des Geräts
(mit weißem Streifen)
1
*
Wird nicht mit Gerät mitgeliefert.
2
*
Verbinden Sie den Erdungsleiter mit der
Karosserie oder dem Rahmen des Fahrzeugs. Die
Kontaktstelle darf nicht lackiert sein.
Zum Mobiltelefonsystem (Braun)
Autobatterie 12 V (Gelb)
Fernbedienungsleitung/Motorantenne, max. 200 mA (Blau, weißem
Streifen)
Zur Autobeleuchtungssteuerung (Orangefarben, weißer Streifen)
Zubehöranschluss (Rot)
Metallkarosserie/Chassis des Autos (Schwarz)
Spezieller Kabelbaum
(getrennt erhältlich)
E Stromkabel (Mitgeliefert)
Achtung:
Vor dem Anschließen der externen Komponenten sicherstellen, dass
das Gerät ausgeschaltet ist.
Adapter
KS-BTA200
KS-U57
KS-U58
Modellname
