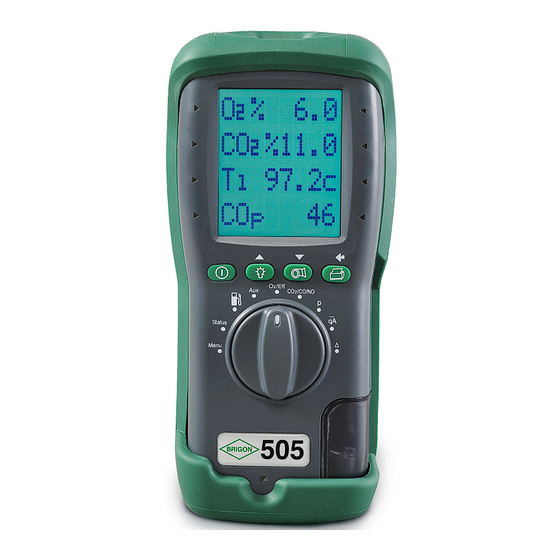

Brigon 505 Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Bedienungsanleitung
Bedienungsanleitung
Bedienungsanleitung
Bedienungsanleitung
BRIGON 505
BRIGON 505
BRIGON 505
BRIGON 505
BRIGON 505+
BRIGON 505+
BRIGON 505+
BRIGON 505+
Das vielseitige
Abgasanalysegerät
Ideal für das SHK-
und Schornstein-
fegerhandwerk
20.03.2015 Art.Nr. 5405_05_BED_DE (+AT)
So einfach, so anders, so gut

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Brigon 505

Inhaltszusammenfassung für Brigon 505

  • Seite 1 Bedienungsanleitung Bedienungsanleitung Bedienungsanleitung Bedienungsanleitung BRIGON 505 BRIGON 505 BRIGON 505 BRIGON 505 BRIGON 505+ BRIGON 505+ BRIGON 505+ BRIGON 505+ Das vielseitige Abgasanalysegerät Ideal für das SHK- und Schornstein- fegerhandwerk 20.03.2015 Art.Nr. 5405_05_BED_DE (+AT) So einfach, so anders, so gut...

  • Seite 2: Inhaltsverzeichnis

    CO- und NO-Messung ................11 Druck-/Kaminzugmessung, Differenzdruckmessung ......11 BEDIENÜBERSICHT ................... 12 Schalterstellung Menu ................14 Menü SETUP (Einstellungen) Menü DRUCK (Dichtetest) Menü BERICHT (Messspeicher) Menü DISPLAY (Kontrast, AUX-Fenster, Druckertext) Menü SERVICE Schalterstellung Status ................15 BRIGON 505/505+ Seite 2...
  • Seite 3 Entsorgung....................27 Bei unsachgemäßen Gebrauch bei Betrieb mit Netz-/Ladegerät besteht die Gefahr eines Stromschlages! Wird das BRIGON 505/505+ für amtliche Messungen eingesetzt, so muss es halb- jährlich (DE) bzw. jährlich (AT) bei einer zugelassenen Prüfstelle überprüft werden. Seite 3 BRIGON 505/505+...

  • Seite 4: Produktbeschreibung

    Produktbeschreibung Mit dem Abgasanalysegerät BRIGON 505 bzw. 505+ sind Sie in der Lage, O , CO, den Differenzdruck sowie die Abgas- und Verbrennungslufttemperatur zu messen. Berechnet werden folgende Werte: CO , CO , Lambda, Abgasverlust q , Wirkungsgrad Eta und unverdünnt...

  • Seite 5: Anschluss Der Sonde Und Temperaturfühler

    Druckanschluss P1 stecken und auf ein Messfenster mit P schalten Doppelrohrsonde Roter Schlauch an Gasanschluss, schwarzer Schlauch an Druckanschluss P1. Vorteil: gleichzeitige Messung von CO , Abgastemperatur, CO, NO (opt.) und dem Kaminzug Differenzdruck Dazu einfach die Differenzdruckschläuche an P1 und P2 anschließen Seite 5 BRIGON 505/505+...

  • Seite 6: Inbetriebnahme, Handhabung, Lagerung

    Datum und Uhrzeit neu eingestellt werden Der Mittelwertspeicher gelöscht werden • (Schalterstellung Menu/BERICHT/MITTELW Akku im Messgerät laden Schließen Sie das Netzteil am Messgerät an. -------- Schalten Sie das BRIGON 505 ein AKKU und sofort wieder aus. LADEN -------- BRIGON 505/505+ Seite 6...

  • Seite 7: Wichtige Sicherheitshinweise

    Austausch von Teilen am Messgerät, welche die Messgenauigkeit unmittelbar oder mittelbar beeinflussen können, aus Gründen der Qualitätssicherung der betroffene Messkanal von einer Technischen Prüfstelle der Schornsteinfeger oder durch eine von BRIGON autorisierte Servicestelle überprüft werden sollte. • Magnetfelder - ausgehend von den Magneten der Schutzhülle - Funken auslösen, Herzschrittmacher beeinflussen, elektronische und elektrotechnische Komponenten stören sowie Datenträger löschen können.

  • Seite 8: Kurzanleitung

    Wählen Sie für die Speicherung eine ID-Nr., ↵ ↵ ↵ ↵ bei NEIN wird abhängig von Datum und ↑ ↑ ↑ ↑ ↓ ↓ ↓ ↓ Uhrzeit eine ID-Nr. automatisch erzeugt und eingetragen. Gespeicherte Messungen können Sie anzeigen, ausdrucken oder übertragen (senden). BRIGON 505/505+ Seite 8...

  • Seite 9: Legende Und Erläuterungen

    Einstellungen (Setup) Aux(iliary): frei belegbare Wahlschalterposition Brennstoffwahl η N Feuerungstechnischer Wirkungsgrad Eta (berechnet nach unterem Heizwert; Werkseinstellung) η G Feuerungstechnischer Wirkungsgrad Eta (berechnet nach oberem Heizwert) η C Feuerungstechnischer Wirkungsgrad Eta (berechnet für Brennwert) Druck/Kaminzug (Pressure) Seite 9 BRIGON 505/505+...

  • Seite 10: Empfehlungen Zur Vorschriftsmäßigen Messung

    Im Schlauch darf sich kein Schmutz oder Kondensat befinden und der Schlauch darf während der Messung nicht abgeknickt werden. Lassen Sie Ihr Messgerät regelmäßig von einer autorisierten Prüfstelle oder bei BRIGON überprüfen. Der O -Sensor, der CO- und der NO-Sensor sollten jährlich überprüft werden.

  • Seite 11: Messung Zur Abgasverlustbestimmung / Kernstromsuche

    Kontrollieren Sie vor jeder Messung die Unversehrtheit und Dichtigkeit Ihrer Entnahmeeinheit (Sonde, O-Ringe, Schläuche und Stecker) vom Sondeneinlass bis zum Ende der Verbindungsleitungen mit einem geeigneten Hilfsmittel, z.B. mit dem BRIGON-Dichtigkeitsprüfer für Entnahmesonden mit Verbindungsleitungen, Art.-Nr. 3039. Kontrollieren Sie den korrekten Anschluss der Verbindungsleitungen auf das Mess- und Anzeigegerät.

  • Seite 12: Bedienübersicht

    Countdown zu stoppen und zurück zum Messen zu schalten. Achtung: Das BRIGON 505 schaltet erst aus, wenn der CO-Wert unter 40 ppm gesunken ist. Ist der Wert größer wird CO HOCH und der CO-Wert angezeigt. Drücken Sie erneut die Ein/Aus-Taste um den Vorgang zu wiederholen.
  • Seite 13 , bis in der oberen Zeile LOG und die Speicherplatznummer angezeigt wird. Wie Sie eine gespeicherte Messung anzeigen oder ausdrucken wird Ihnen im Kapitel Schalterstellung Menü / Bericht erklärt (siehe folgende Seite). Ihr BRIGON 505 verfügt über verschiedene Messdatenspeicher: Speicher AG-MESS (ABGASMESSUNG) 80 Speicherplätze...

  • Seite 14: Schalterstellung Menu

    Zeile wird die Speichernr. z.B. LOG 01 angezeigt. Durch kurzes Drücken der Taste ändern Sie den Inhalt der 2. Zeile, mit der Taste den Inhalt der 3. Zeile. Längeres Drücken der Pfeiltasten wechselt zwischen den Speichernummern (z.B. von LOG 01 auf LOG 02). BRIGON 505/505+ Seite 14...

  • Seite 15: Menü Display (Kontrast, Aux-Fenster, Druckertext)

    CAL-Status (Tage bis zum nächsten Service) Schalterstellung (Brennstoff) ERDGAS Wählen Sie mit den Pfeil-Tasten den gewünschten Brennstoff und drehen Sie anschließend den Wahlschalter auf die gewünschte Messfunktion. AUSWAHL ↑ ↑ ↑ ↑ ↓ ↓ ↓ ↓ Seite 15 BRIGON 505/505+...

  • Seite 16: Schalterstellung Aux

    Heizungsanlage CO HOCH angezeigt. Schalterstellung p (Druck/Differenzdruck) Durch Drücken der Taste wird der DRUCK DRUCK Drucksensor genullt. Ändern DRUECKE 12.5 danach nicht mehr die Lage des BRIGON 505! NULL mbar ↓ ↓ ↓ ↓ 12:00:00 BRIGON 505/505+ Seite 16...

  • Seite 17: Schalterstellung (Mittelwertmessung)

    Messgerät Vorgeschlagene durch Drücken der Taste annehmen. Die einzelnen Mess- und Rechenwerte der Mittelwertmessung können Sie durch Drücken der Pfeiltasten 20110519 13:05:23 % 12.2 durchblättern, mit der Taste 19/05/11 werden diese ausgedruckt. 122.8c Seite 17 BRIGON 505/505+...

  • Seite 18: Schalterstellung ∆ / Dichte-T (Dichte-Test)

    DRUCK STABIL’N Drucksensor genullt. Ändern Sie DRUECKE 0.00 danach nicht mehr die Lage des BRIGON 505! NULL mbar ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ START Verbinden Sie den Druckanschluss P1 mit dem Messpunkt und drücken Sie DICHTE-T die Bestätigen-Taste...

  • Seite 19: Sonderfunktion Manometer

    Nach dem Austausch von Teilen am Messgerät, welche die Messgenauigkeit unmittelbar oder mittelbar beeinflussen können, sollte aus Gründen der Qualitätssicherung der betroffene Messkanal von einer Technischen Prüfstelle der Schornsteinfeger oder durch eine von BRIGON autorisierte Servicestelle überprüft werden. Fetten Sie monatlich oder bei Bedarf sparsam die Schlauchkupplung an der Verbindungsleitung und den O-Ring des Kondensatabscheiders mit BRIGON- Spezial-Schmieröl ein.

  • Seite 20: O 2 -, Co- Und No-Sensor

    Batteriefach sitzen und Kontakt mit den darin angebrachten Federn haben. Kein Aus- Ihr BRIGON 505 bzw 505+ schaltet erst aus, wenn nach der Messung im Gerät schalten verbliebener Rest-CO unter 40 ppm gesunken ist. Ist der Wert größer wird CO möglich...
  • Seite 21 Verbindungsleitungen, Sonden, Ausgangskontrollkarte, genauer Problembeschreibung und Kaufbeleg an eine autorisierte Servicestelle oder uns. Gewähr- 12 Monate bei sachgemäßem und bestimmungsgemässen Gebrauches, ausge- leistung: schlossen davon sind Verschleißteile. Bei unsachgemäßer Verwendung oder Eingriff in das Messgerät erlischt die Gewährleistung! Seite 21 BRIGON 505/505+...

  • Seite 22: Das 7-Jahre-Sicherheitspaket

    • Auf Wunsch lassen WIR für einen geringen Aufpreis von 7 EUR (in Deutschland, andere Länder auf Anfrage) Ihr BRIGON abholen • nach spätestens 24h verlässt Ihr BRIGON wieder unser Haus (versandkostenfrei innerhalb Deutschland und Österreich) jährlich nur € 95 (BRIGON 505) €...

  • Seite 23: Das Brigon Sorglos-Paket

    Wartungsvertrag! Damit Ihr Abgasanalysegerät einwandfrei funktioniert, sollten Sie es einmal jährlich zu BRIGON oder in eine von BRIGON autorisierte Servicestelle einsenden. Bei Ihren täglichen Messungen an Öl- und Gasanlagen bilden sich durch Feuchtigkeit und Schmutz Ruß- und Kalkrückstände welche die Leistung Ihres Messgerätes und die Messgenauigkeit beeinflussen können.

  • Seite 24: Berechnungs-Grundlagen

    Berechnungs-Grundlagen Ihr Messgerät führt intern Berechnungen nach folgenden Formeln durch: Kohlendioxid: = ( A ) x ( 21 - O Abgasverlust: = ( T ) x ( A / ( 21 - O ) + B ) Wirkungsgrad: Eta = 100% - qA Luftüberschuss: Lambda = 21 / ( 21 - O Kohlenmonoxid unverdünnt:...

  • Seite 25: Zubehör Und Ersatzteile

    VPE 100 Stück 6337 Verschlussklammer Alu mit Feder VPE 100 Stück 5338 Hartschalenkoffer mit Einsatz für BRIGON 500 (530 x 420 x 100 mm) 5334 Sortimo L-BOXX mit Einsatz für BRIGON 500 (442 x 357 x 151 mm) 5339 XL-Hartschalenkoffer mit Einsatz für BRIGON 500 (530 x 420 x 150 mm)

  • Seite 26: Technische Daten

    0,1 Vol% Toleranz: ≤ ± 0,3 Vol%, t -Zeit ≤ 50s 0,97 BRIGON 505 Messung der CO-Konzentration (H2-kompensiert) Messbereich: 0...2.000 ppm TÜV-geprüft nach EN 50379-1 und -2 Max. Anzeige 4.000 ppm, kurzzeitig überlastbar bis 10.000 ppm typ. Sensorlebensdauer 5 Jahre Auflösung:...

  • Seite 27: Entsorgung

    Gerät zurücknehmen und einer ordnungsgemäßen Wiederverwertung bzw. Verschrottung zuführen oder aber er informiert sie, welcher Rücknahmeorganisation er sich zu diesem Zweck angeschlossen hat. BRIGON Messtechnik GmbH Kronberger Straße 11 D-63110 Rodgau Tel. +49 (0) 61 06 / 82 07-0 Fax +49 (0) 61 06 / 82 07 40 e-mail: info@brigon.de...
  • Seite 28 • oder registrieren Sie sich online auf unserer Homepage (www.brigon.de) Für jedes innerhalb von 2 Monaten nach dem Kauf registrierte BRIGON Abgasmessgerät erhalten Sie einen Gutschein im Wert von 15 €, der auf die 1. Wartung dieses Gerätes innerhalb von 12 Monaten nach dem Kauf angerechnet wird.
