Brigon 550 Bedienungsanleitung
Abgasanalysegerät
Verwandte Anleitungen für Brigon 550
Inhaltszusammenfassung für Brigon 550

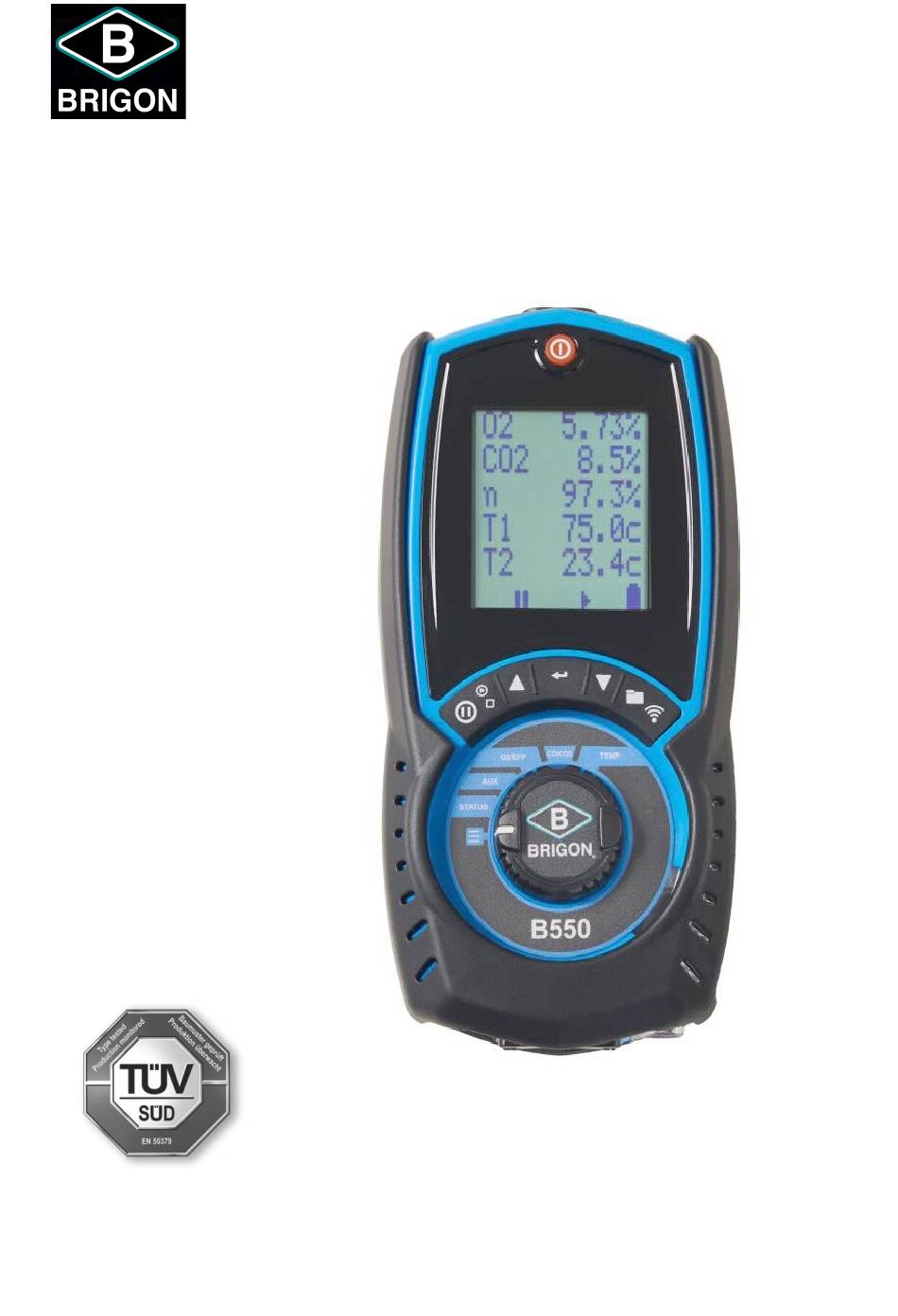

- Seite 1 BRIGON 550 Bedienungsanleitung Messen, worauf es wirklich ankommt! Teil 3 für CO 15.08.2025 Art.Nr. 5950_07_BED_DE...
-
Seite 2: Inhaltsverzeichnis
Ändern des AUX-Messfensters............11 Schalterstellung MENUE..............11 Menü BERICHT Menü DTEXT Menü GAS Menü DIAGNOSE Pflege, Wartung, Service..............13 Ausdruck....................15 Was tun, wenn ..................16 Registrierung Ihres Messgerätes............18 BRIGON TRUST – Lebenslang Garantie.........19 Berechnungsgrundlagen..............21 Zubehör und Ersatzteile..............22 Technische Daten................23 Entsorgung..................24 Seite 2 BRIGON 550... -
Seite 3: Produktbeschreibung
Produktbeschreibung Mit dem Abgasanalysegerät BRIGON 550 sind Sie in der Lage, CO , CO sowie die Abgas- und Verbrennungslufttemperatur zu messen. Berechnet werden folgende Werte: O , Lambda, Abgasverlust q und Wirkungsgrad Eta (Eff.). Die Messwertdarstellung unverdünnt erfolgt zum einen in funktionsabhängigen Messfenstern oder frei zusammenstellbar (Aux), welche in einem beleuchteten Display abgebildet werden. -
Seite 4: Ansicht Auf Vorder- Und Rückseite
Ansicht auf Vorder- und Rückseite Seite 4 BRIGON 550... - Seite 5 Micro-USB-Ladegeräte, 5V >= 0,5 A TEMPERATURFÜHLER-ANSCHLÜSSE Wichtig: breite Zunge links! T1 für die Abgastemperatur (Sonde) T2 für die Verbrennungsluft (MINI-Fühler oder Fühler mit Handgriff) ABGAS-ANSCHLUSS rot für Sonde ABGASTEMPERATUR-STECKER der Sonde in T1 ABGASSTECKER ROT in den Kondensatabscheider SONDENLEITUNG BRIGON 550 Seite 5...
-
Seite 6: Inbetriebnahme, Handhabung, Lagerung
Alternativ zum Akkubetrieb können Sie Ihr Messgerät auch über das Netzteil bzw. handelsübliche Batterien (AA, Mignon) betreiben. Nach dem Akku- bzw. Batteriewechsel muss das Datum und die Uhrzeit neu eingestellt werden. Symbole auf Tasten, Display und im Ausdruck Seite 6 BRIGON 550... - Seite 7 Kohlenmonoxid unverdünnt, Einheit entsprechend CO Speicherplatz • Mess-/Rechenwert zu klein oder zu groß ---- • Wert nicht berechenbar (fehlender Messwert z.B. T1 bei qA-Berechnung) • CO - oder CO-Sensorabgleich nicht erfolgreich • Fühler nicht aufgesteckt • Pumpe ausgeschaltet BRIGON 550 Seite 7...
-
Seite 8: Empfehlungen Zur Vorschriftsmäßigen Messung
Schalterstellung O2/EFF Brennstoffanzeige/-wahl mittels Pfeil-Auf/-Ab Tasten 6.0% berechnet 8.4% gemessen π 94.5% Wirkungsgrad berechnet (qA = 100-π) 124.1C T1 gemessen = Abgastemperatur 20.7C T2 gemessen = Verbrennungslufttemperatur CO- Messung Verwenden Sie für diese Messung die Mehrlochsonde. Seite 8 BRIGON 550... -
Seite 9: Bedienung
Zur Optimierung der Messgenauigkeit sollten Sie nach den ersten 15 Minuten der Messung neu abgleichen (kalibrieren). Ziehen Sie dazu die Sonde aus dem Abgasrohr (oder die Schlauch- leitung aus dem Messgerät) und schalten Sie das BRIGON 550 aus und wieder ein. Brennstoffwahl Drücken Sie während der Messung eine der beiden Tasten... - Seite 10 1 min. Frischluft saugen lassen. Ausschalten Drücken Sie zum Ausschalten kurz die Taste . Der Countdown zum Freispülen der Sensoren zählt von 10 abwärts. Zum Schutz des CO-Sensors schaltet das BRIGON 550 erst nach Unterschreitung von 10 ppm CO aus! Seite 10 BRIGON 550...
-
Seite 11: Ändern Des Aux-Messfensters
AUX: Speicher für AUX FEUERNG P/TEMP: Speicher für TEMP und DRUCK (Pressure) MEM.: belegter Speicher (Bsp. 1 von 45) P/TEMP ANZEIGE: Anzeige und Drucken der gespeicherten Messung MEM. 1/45 A.LOESCH: Alle löschen BEENDEN: Bericht verlassen >ANZEIGE< BRIGON 550 Seite 11... -
Seite 12: Menü Dtext
__MENUE___ = ppm (Standard in DE) mgm3 = mg/m > < mg/kWh = mg/kWh Menü DIAGNOSE _DIAGNOSE_ INFO: Firmware und Drahtlos-Version, nächste Kalibrierung BELEUCHTNG: Einstellen der Display-Beleuchtungszeit in Sekunden INFO KONTRAST: Einstellung Display-Kontrast BELEUCHTNG KONTRAST ZURUECK Seite 12 BRIGON 550... -
Seite 13: Pflege, Wartung, Service
Achten Sie beim Wiedereinsetzen darauf, dass der O-Ring nicht beschädigt ist. Nach einer Messung mit hohem Kondensatanfall hat es sich bewährt, den offenen Kondensatabscheider mit dem Ansaugschlauch bei Zimmertemperatur trocknen zu lassen. Kondensat entleeren bzw. Partikelfilter tauschen BRIGON 550 Seite 13... - Seite 14 Beendigung der Messung kein Kondensat in der Entnahmesonde, im Abscheider oder im Schlauch verbleibt. Damit Ihr Abgasanalysegerät einwandfrei funktioniert, sollten Sie es einmal jährlich zur Wartung zu BRIGON oder in eine von BRIGON autorisierte Servicestelle einsenden. Bei Ihren täglichen Messungen an Öl- und Gasanlagen bilden sich durch Feuchtigkeit und Schmutz Ruß- und Kalkrückstände, welche die...
-
Seite 15: Ausdruck
IHR NAME ZEILE 2 LAMBDA 1.40 ------------------------ IDENTNR. 180620025 KUNDE DATUM 01/04/20 ......11:53:20 ----------------------- ......NÄCHST.CAL 01/04/21 ----------------------- HEIZUNG ......FEUERUNG ----------------------- ......BRENNSTOFF ERDGAS O2 BEZ BEMERKUNG ......5.97 CO(u) ......°C 124.1 °C 20.7 BRIGON 550 Seite 15... -
Seite 16: Was Tun, Wenn
Akkus voll geladen: Überprüfen Sie, ob die Akkus fest im Batteriefach sitzen und Kontakt mit den darin angebrachten Federn haben. Kein Aus- Zum Schutz des CO-Sensors schaltet das BRIGON 550 erst nach Unter- schalten: schreitung von 10 ppm CO aus! Keine Das Gerät reagiert nicht mehr und lässt sich nicht ausschalten: Führen Sie... - Seite 17 Batterien oder betreiben Ihr Messgerät über das Netzteil. Der CO - und der CO-Sensor (bzw. optionaler NO-Sensor) können nur von BRIGON MESSTECHNIK oder einer autorisierten Servicestelle ausgetauscht werden, da anschließend ein neuer Werksabgleich nötig ist. - - - - Bei Über- oder Unterschreitung des zulässigen Mess- bzw. Anzeigebereichs wird hinter der Mess- bzw.
-
Seite 18: Registrierung Ihres Messgerätes
E-Mail (info@brigon.de), Post (Ottostraße 25, 63150 Heusenstamm) oder online auf unserer Homepage (www.brigon.de) oder Sie scannen den QR-Code hier unten Natürlich verwenden wir Ihre Daten mit größter Sorgfalt und geben diese nicht an Dritte weiter oder überfluten Sie mit Werbung. Bei uns sind Sie in guten Händen. -
Seite 19: Brigon Trust - Lebenslang Garantie
Versprechen für langfristige Leistung, Haltbarkeit und Vertrauen. Voraussetzung Die einzige Voraussetzung für die lebenslange Gewährleistung: Jährliche Wartung Ihres Abgasmessgerätes – zum im Voraus bekannten Festpreis. Das ist im BRIGON TRUST Service enthalten: • Jährliche Wartung & Kalibrierung Professionelle Prüfung, Reinigung, Rezertifizierung •... - Seite 20 Kurz gesagt: Sie messen – wir kümmern uns um den Rest. Wählen Sie Qualität. Wählen Sie BRIGON. Seite 20 BRIGON 550...
-
Seite 21: Berechnungsgrundlagen
0.009 (Erdgas L) HEIZOEL 0.50 0.68 0.007 (Heizöl EL) BIOOEL 0,50 0,68 0,007 (z.B. Rapsöl) FLUESGAS 0.42 0.63 0.008 (Flüssiggas) HOLZ 0,60 0,65 0,009 STADTGAS 0.35 0.63 0.011 BUTAN 0.42 0.63 0.008 PROPAN 0.42 0.63 0.008 BRIGON 550 Seite 21... -
Seite 22: Zubehör Und Ersatzteile
Thermodrucker BIRD II mit Infrarot-Schnittstelle inkl. Akkus, Netz-/Ladegerät und Thermopapier 5735 Thermo-Papier für Thermo-Drucker, Art.-Nr. 5730 (VPE 5 Stück) 6130 BRIGON Selbstklebetaschen für Ausdrucke (VPE 10 Stück) 6266 Prüflochverschlüsse alubeschichtet, selbstklebend (VPE 100 Stück ) 6337 Verschlussklammern, Alu mit Feder (VPE 100 Stück) -
Seite 23: Technische Daten
+ 5 ... + 45 °C, 15 ... 90%rF nicht kondensierend Transport/Lagerung: - 20 ... + 50 °C Zertifizierungen: TÜV geprüft nach EN 50379-1 und EN 50379-2 (CO und Temp.) bzw. Teil 3 (CO) Elektromagentische Verträglichkeit 2014/30/EU RoHS-Richtlinie 2011/65/EU Sicherheitsbestimmungen EN 61010-1 BRIGON 550 Seite 23... -
Seite 24: Entsorgung
Internet: www.brigon.de WEEE-Reg.-Nr. DE 17217267 Stand 15.08.2025 Art.Nr. 5950_07_BED_DE Alle Rechte vorbehalten, einschließlich des Rechts, dieses Handbuch vollständig oder teil- weise zu vervielfältigen. Änderungen des Produktes oder des Inhaltes dieser Bedienungsanleitung ohne vorherige Ankündigung vorbehalten. Seite 24 BRIGON 550...
