- Seite 1 BRIGON 550 Bedienungsanleitung Messen, worauf es wirklich ankommt! Teil 3 für CO 01.04.2020 Art.Nr. 5950_00_BED_DE...
-
Seite 2: Inhaltsverzeichnis
Ändern des AUX-Messfensters..............10 Pflege, Wartung, Service................10 Schalterstellung Menü................12 Menü BERICHT Menü DTEXT Menü GAS Ausdruck..................... 13 Was tun, wenn ................... 14 Ihr Vorteil durch die Registrierung Ihres Messgerätes......15 Das 7-JAHRE-Sicherheitspaket..............16 Berechnungsgrundlagen................17 Zubehör und Ersatzteile................18 Technische Daten..................19 Entsorgung....................20 Seite 2 BRIGON 550... -
Seite 3: Produktbeschreibung

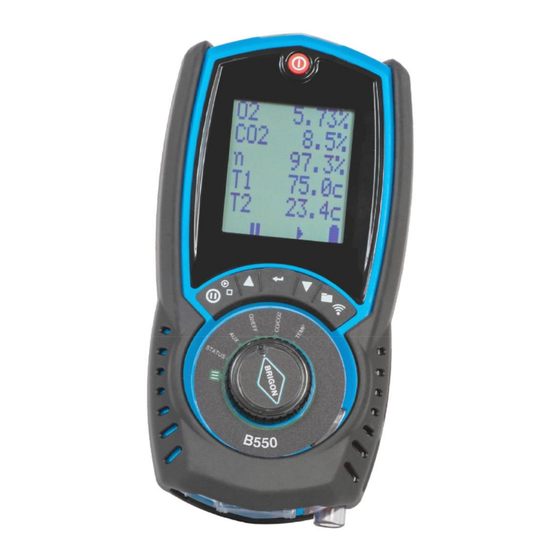

Produktbeschreibung Mit dem Abgasanalysegerät BRIGON 550 sind Sie in der Lage, CO , CO sowie die Abgas- und Verbrennungslufttemperatur zu messen. Berechnet werden folgende Werte: O , Lambda, Abgasverlust q und Wirkungsgrad Eta (Eff.). Die Messwertdarstellung unverdünnt erfolgt zum einen in funktionsabhängigen Messfenstern oder frei zusammenstellbar (Aux), welche in einem beleuchteten Display abgebildet werden. -
Seite 4: Ansicht Auf Vorder- Und Rückseite
Ansicht auf Vorder- und Rückseite Seite 4 BRIGON 550... - Seite 5 Micro-USB-Ladegeräte, 5V >= 0,5 A TEMPERATURFÜHLER-ANSCHLÜSSE Wichtig: breite Zunge links! T1 für die Abgastemperatur (Sonde) T2 für die Verbrennungsluft (MINI-Fühler oder Fühler mit Handgriff) ABGAS-ANSCHLUSS rot für Sonde ABGASTEMPERATUR-STECKER der Sonde in T1 ABGASSTECKER ROT in den Kondensatabscheider SONDENLEITUNG BRIGON 550 Seite 5...
-
Seite 6: Inbetriebnahme, Handhabung, Lagerung
Alternativ zum Akkubetrieb können Sie Ihr Messgerät auch über das Netzteil bzw. handelsübliche Batterien (AA, Mignon) betreiben. Nach dem Akku- bzw. Batteriewechsel muss das Datum und die Uhrzeit neu eingestellt werden. Symbole auf Tasten, Display und im Ausdruck Seite 6 BRIGON 550... - Seite 7 Kohlenmonoxid unverdünnt, Einheit entsprechend CO Speicherplatz • Mess-/Rechenwert zu klein oder zu groß ---- • Wert nicht berechenbar (fehlender Messwert z.B. T1 bei qA-Berechnung) • CO - oder CO-Sensorabgleich nicht erfolgreich • Fühler nicht aufgesteckt • Pumpe ausgeschaltet BRIGON 550 Seite 7...
-
Seite 8: Empfehlungen Zur Vorschriftsmäßigen Messung
Zur Optimierung der Messgenauigkeit sollten Sie nach den ersten 15 Minuten der Messung neu abgleichen (kalibrieren). Ziehen Sie dazu die Sonde aus dem Abgasrohr (oder die Schlauch- leitung aus dem Messgerät) und schalten Sie das BRIGON 550 aus und wieder ein. Seite 8... - Seite 9 1 min. Frischluft saugen lassen. Ausschalten Drücken Sie zum Ausschalten kurz die Taste . Der Countdown zum Freispülen der Sensoren zählt von 10 abwärts. Zum Schutz des CO-Sensors schaltet das BRIGON 550 erst nach Unterschreitung von 20 ppm CO aus! BRIGON 550 Seite 9...
-
Seite 10: Ändern Des Aux-Messfensters
Kondensatabscheider mit dem Ansaugschlauch bei Zimmertemperatur trocknen zu lassen. Kondensat entleeren bzw. Partikelfilter tauschen Achten Sie darauf, dass der Kondensatstopfen immer fest aufsitzt, besonders nach dem Wiederaufziehen der Schutzhülle. Sonst ist die Gasmessstrecke undicht! Seite 10 BRIGON 550... - Seite 11 Beendigung der Messung kein Kondensat in der Entnahmesonde, im Abscheider oder im Schlauch verbleibt. Damit Ihr Abgasanalysegerät einwandfrei funktioniert, sollten Sie es einmal jährlich zur Wartung zu BRIGON oder in eine von BRIGON autorisierte Servicestelle einsenden. Bei Ihren täglichen Messungen an Öl- und Gasanlagen bilden sich durch Feuchtigkeit und Schmutz Ruß- und Kalkrückstände, welche die...
-
Seite 12: Schalterstellung Menü
Wählen Sie die gewünschte Einheit für CO (und COunverdünnt) __MENUE___ = ppm (Standard in DE) ppm(n) = normalised > < mgm3 = mg/m mgm3(n) = mg/m normalised mg/kWh = mg/kWh mg/kWhn = mg/kWh normalised *normalised für internationale Anforderungen Seite 12 BRIGON 550... -
Seite 13: Ausdruck
IHR NAME ZEILE 2 LAMBDA 1.40 ------------------------ IDENTNR. 180620025 KUNDE DATUM 01/04/20 ......11:53:20 ------------------------ ......NÄCHST.CAL 01/04/21 ------------------------ HEIZUNG ......FEUERUNG ------------------------ BRENNSTOFF ERDGAS ......O2 BEZ BEMERKUNG 5.97 ......CO(u) °C 124.1 ......°C 20.7 BRIGON 550 Seite 13... -
Seite 14: Was Tun, Wenn
Akkus voll geladen: Überprüfen Sie, ob die Akkus fest im Batteriefach sitzen und Kontakt mit den darin angebrachten Federn haben. Kein Aus- Zum Schutz des CO-Sensors schaltet das BRIGON 550 erst nach Unter- schalten: schreitung von 20 ppm CO aus! Keine Das Gerät reagiert nicht mehr und lässt sich nicht ausschalten: Führen Sie... -
Seite 15: Ihr Vorteil Durch Die Registrierung Ihres Messgerätes
oder registrieren Sie sich online auf unserer Homepage (www.brigon.de) Für jedes innerhalb von 2 Monaten nach dem Kauf registrierte BRIGON Abgasmessgerät erlassen wir ihnen 15 € bei der ersten Wartung, wenn diese Wartung mit Rezertifizierung innerhalb von 12 Monaten nach dem Kauf durchgeführt wird. -
Seite 16: Das 7-Jahre-Sicherheitspaket
Das 7-JAHRE-Sicherheitspaket Damit Ihr Abgasanalysegerät einwandfrei funktioniert, sollten Sie es einmal jährlich zur Wartung durch BRIGON oder an eine von BRIGON autorisierte Servicestelle senden. Bei Ihren täglichen Messungen bilden sich durch Feuchtigkeit und Schmutz Ruß- und Kalk- rückstände, welche die Leistung Ihres Messgerätes und die Messgenauigkeit beeinflussen können. -
Seite 17: Berechnungsgrundlagen
0.009 (Erdgas L) HEIZOEL 0.50 0.68 0.007 (Heizöl EL) BIOOEL 0,50 0,68 0,007 (z.B. Rapsöl) FLUESGAS 0.42 0.63 0.008 (Flüssiggas) HOLZ 0,60 0,65 0,009 STADTGAS 0.35 0.63 0.011 BUTAN 0.42 0.63 0.008 PROPAN 0.42 0.63 0.008 BRIGON 550 Seite 17... -
Seite 18: Zubehör Und Ersatzteile
Thermodrucker BIRD II mit Infrarot-Schnittstelle inkl. Akkus, Netz-/Ladegerät und Thermopapier 5735 Thermo-Papier für Thermo-Drucker, Art.-Nr. 5730 (VPE 5 Stück) 6130 BRIGON Selbstklebetaschen für Ausdrucke (VPE 10 Stück) 6266 Prüflochverschlüsse alubeschichtet, selbstklebend (VPE 100 Stück ) 6337 Verschlussklammern, Alu mit Feder (VPE 100 Stück) -
Seite 19: Technische Daten
+ 5 ... + 45 °C, 15 ... 90%rF nicht kondensierend Transport/Lagerung: - 20 ... + 50 °C Zertifizierungen: TÜV geprüft nach EN 50379-1 und EN 50379-2 (CO und Temp.) bzw. Teil 3 (CO) Elektromagentische Verträglichkeit 2014/30/EU RoHS-Richtlinie 2011/65/EU Sicherheitsbestimmungen EN 61010-1 BRIGON 550 Seite 19... -
Seite 20: Entsorgung
Rücknahmeorganisation er sich zu diesem Zweck angeschlossen hat. So einfach, so anders, so gut BRIGON Messtechnik GmbH Kronberger Straße 11 D-63110 Rodgau Tel. +49 (0) 61 06 / 82 07-0 e-mail: info@brigon.de Internet: www.brigon.de WEEE-Reg.-Nr. DE 17217267 Stand 01.04.2020...
