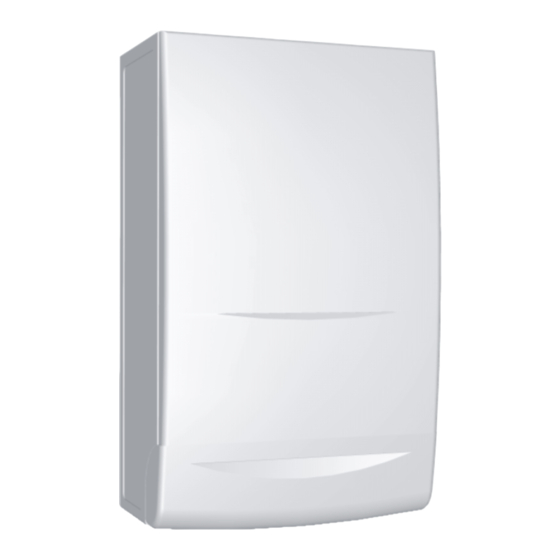

DOMITOP FH 24 E LND
Installationsanleitung
Ihre InstallationsÞ rma:
Sehr geehrter Kunde,
wir gratulieren Ihnen zum Erwerb Ihres
DOMITOP FH 24 E LND
Heizgerätes. Sie haben eine gute Wahl getroffen!
Wir bitten Sie, die anliegenden Informationen zu
beachten und insbesondere die erforderlichen
jährlichen Wartungsarbeiten durch eine zugelas-
sene
FachÞ rma ausführen zu lassen.
FERROLI INDUSTRIE GmbH - Kamenzer Straße 35 - 01896 Pulsnitz
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Ferroli DOMITOP FH 24 E LND
Inhaltszusammenfassung für Ferroli DOMITOP FH 24 E LND
- Seite 1 Heizgerätes. Sie haben eine gute Wahl getroffen! Wir bitten Sie, die anliegenden Informationen zu beachten und insbesondere die erforderlichen jährlichen Wartungsarbeiten durch eine zugelas- sene FachÞ rma ausführen zu lassen. FERROLI INDUSTRIE GmbH - Kamenzer Straße 35 - 01896 Pulsnitz...
-
Seite 2: Inhaltsverzeichnis
Vorschriften, Richtlinien und Regeln DOMITOP FH24E Gebläseunterstüzte Gas-Wandtherme Vor der Installation des Domitop-Wandgerätes sollte eine Abstimmung mit dem Gasversorgungsunternehmen Installationsanleitung und dem Bezirksschornsteinfegermeister erfolgen. Inhaltsverzeichnis Bei der Installation sind die Vorschriften des Baurechts, des Gewerberechts und des Immis- Vorschriften, Richtlinien und Regeln ....2 sionsschutzes zu beachten. -
Seite 3: Gerätebeschreibung
Gerätebeschreibung Das Ferroli-Gas-Wandheizgerät Domitop ist speziell für die Beheizung und Warmwasserbereitung in Wohnungen und Ein- bzw. Mehrfamilienhäusern entwickelt. In Verbindung mit einer passenden Ferroli-Abgasanlage kann das Gerät raumluftabhängig oder raumluftunabhängig im Wohnraum, Dachgeschoß oder im Kellerraum montiert und betrieben werden Domitop arbeitet besonders schadstoffarm und erfüllt die Anforderungen der... -
Seite 4: Abmessungen
Abmessungen 50 50 Abb. 2.2 Geräteabmessungen Domitop 1 Heizungsvorlauf (R 3/4“ x 20 mm) 2 Heizungsücklauf (R 3/4“ x 20 mm) 3 Gasanschluß (R 3/4“ x 20 mm) 4 Speichervorlauf (R 3/4“ x 20 mm) 5 Speicherrücklauf (R 3/4“ x 20 mm) 7 Montageschiene 8 Abgas-/Zuluftanschluß... -
Seite 5: Technische Daten
Technische Daten Gerätetyp Domitop FH 24 E Leistungsbereich Nennwärmeleistung 10,4 - 23,3 (modulierend) Nennwärmebelastung 11,5 - 25,8 (modulierend) Gas-Anschlußwerte Erdgas E (HUB= 10,6 kWh/m 2,43 Erdgas LL (HUB=8,6 kWh/m 3,00 Flüssiggas (HUB=12,8 kWh/kg) ü kg/h 2,00 Nennanschlußdruck (Erdgas) mbar 18 - 25 Nennanschlußdruck (Flussiggas) mbar 37 - 50... -
Seite 6: Planungshinweise
1 bar Vordruck) ist für die meisten Heizungsanlagen aus- dem Bezirksschornsteinfegermeister in Verbindung. reichend bemessen. Kontrollieren Sie jedoch die tatsäch- Verwenden Sie nur Ferroli-Domitop-Abgaszubehör. liche Gefäßgröße nach DIN 4807. Zur überschlägigen Kontrolle dient das Diagramm in Abb. 3.3. Anforderungen an das Heizungswasser Nicht diffusionsdichte Rohre, z.B. -
Seite 7: Heizungsanlagenschema
Heizungsanlagenschema Beim Domitop sind die Rückschlagventile, das Ausdehnungsgefäß, das Manometer, ein Überströmventil und ein automatischer Entlüfter bereits eingebaut. Wird kein Ferroli-Anschlußzubehör verwendet, ist ein Sicherheitsventil 3 bar nicht absperrbar im Heizungsrücklauf zu installieren. Reicht das Geräteausdehnungsgefäß nicht aus (siehe Kap. -
Seite 8: Installation
Abgasblenden 47 mm, 50 mm, 52 mm • • Beachten Sie die Planungshinweise aus Kap. 3 • Bei der Installation der Rohrleitungen und des Ferroli- Anschlußzubehöres beachten Sie die Maße in Abb. 4.5 bzw. Abb. 4.6. • Spülen Sie vor der Gerätemontage das Heizungssy- stem mit Wasser und die Gasleitung mit Pressluft. -
Seite 9: Aufputz-Installation
4.1.2 Aufputz-Installation Abb. 4.5 1 Heizungsvorlauf (Rp 3/4“ x 20 mm) 2 Heizungsücklauf (Rp 3/4“ x 20 mm) 3 Gasanschluß (Rp 1/2“ x 20 mm) 4 Speichervorlauf (Rp 3/4“ x 20 mm) 5 Speicherrücklauf (Rp 3/4“ x 20 mm) 7 Montageschiene 8 Abgas-/Zuluftanschluß... -
Seite 10: Unterputz-Installation
4.1.3 Unterputz-Installation Abb. 4.6 1 Heizungsvorlauf (R 3/4“ x 20 mm) 2 Heizungsücklauf (R 3/4“ x 20 mm) 3 Gasanschluß (R 1/2“ x 20 mm) 4 Speichervorlauf (Rp 3/4“ x 20 mm) 5 Speicherrücklauf (Rp 3/4“ x 20 mm) 6 Ablauf (R 1“) 7 Montageschiene 8 Abgas-/Zuluftanschluß... -
Seite 11: Abgasführung
maximal 3m Abgasführung Beim Domitop gibt es drei Möglichkeiten die Abgase abzuführen: • Abgasführung waagerecht über Außenwand (C • Abgasführung senkrecht über Dach (C • Abgasführung zum Luft-Abgas-System (LAS) (C In allen drei Fällen darf eine maximale Abgasweglänge von 4 m (60/100 mm) oder 12 m (80/125 mm) nicht überschritten werden. -
Seite 12: Elektroinstallation
4.3.1 Elektrische Widerstände Elektroinstallation Die elektrischen Widerstände folgender Geräte- und An der Geräteunterseite beÞ ndet sich der Regelungsfühler sind in Abb. 4.12 und 4.13 aufgeführt: Elektro-Anschlußkasten und das Netzanschlußkabel. Achtung! 230 V • Vorlauffühler Stellen Sie sicher, daß alle elektrischen •... -
Seite 13: Elektrischer Schaltplan
4.3.3 Elektrischer Schaltplan Abb. 4.15... -
Seite 14: Erstinbetriebnahme
Erstinbetriebnahme • Öffnen Sie den automatischen Entlüfter. Betriebsbereitstellung Nachdem Sie das Gerät installiert haben, erfolgen die nachstehenden Arbeitsschritte zur Betriebsbereitstellung: • Schalten Sie den Hauptschalter auf 0. • Entfernen Sie die Geräteverkleidung durch Lösen der Schrauben an der Geräteunterseite (Abb. 5.1). Öffnen Sie die Bedienungsklappe und ziehen die Gerä- teverkleidung nach vorne-oben weg. -
Seite 15: Geräteeinstellung
Zur Umstellung auf eine andere Gasart, bzw. zur Kontrolle Geräteeinstellung der Geräteleistung oder Geräteeinstellung gehen sie Nachdem das Heizgerät und die Anlagenverrohrung gas, wie folgt vor: abgas-, wasser-, und heizungsseitig auf Dichtheit kontrol- • Nehmen Sie das Gerät in Betrieb. liert wurden, kann nun die Erstinbetriebnahme und die Geräteeinstellung erfolgen. -
Seite 16: Gas- Leistungsdiagramme
5.2.2 Gas- Leistungsdiagramme max. Gasdruck: 13,5 mbar (23,3 kW - 2,43 m /h) Erdgas E max. Gasdruck: 10,3 mbar (23,3 kW - 3,0 m /h) Erdgas LL min. Gasdruck:3,1 mbar (10,4 kW - 2,0 m /h) 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 Heizleistung / kW Abb. -
Seite 17: Inspektion / Wartung / Düsenwechsel
Düsenbalken Intervallen von einem Fachmann durchgeführt werden. Wir empfehlen den Abschluß eines Wartungsvertrages, um Gasverschraubung die Gewährleistung im Rahmen der Ferroli Garantie in Anspruch nehmen zu können. Wartungsarbeiten dürfen nur durch ausgebildetes Fachpersonal durchgeführt werden. Arbeitsschritte zur Reinigung des Primärwärmetauschers und des Brenners: •... - Seite 18 Zündelektrode Abb. 6.3 Verschraubung Verwenden Sie beim Gerätezusammenbau ausschließlich neue Dichtungen. Verwenden Sie nur Ferroli-Ersatzteile. Kontrollieren Sie alle Rohrverbindungen und alle gasführenden Teile auf Dichtheit. • Nehmen Sie das Gerät wieder in Betrieb und überprü- fen Sie Zündung und Flammenbild (Schauglas) des Brenners (siehe auch Kap.
-
Seite 19: Beschreibung Des Displayfeldes
Beschreibung des Displayfeldes Abfrage- und Programmiermodus In diesem Modus können die aktuellen Gerätezustände Am Display können durch die roten Leuchtziffern abgelesen und teilweise verändert werden. Betriebszustände abgelesen und mit den Tasten Standar- deinstellungen geändert werden. Jeder Tastendruck wird Durch mehrmaliges Drücken der Taste lassen sich durch einen Piep-Ton bestätigt. -
Seite 20: Heizkurve / Frostschutz
Heizkurve / Frostschutz Auslesemodus Die Heizkurve kann entsprechend der Außentemperatur Im Auslesemodus sind die letzten 10 Fehlermeldungen und der gewünschten Heizungsvorlauftemperatur und die Betriebsstunden im Heiz- sowie eingestellt werden. Warmwasserbetrieb auszulesen. Hierzu wird die Heizkurvennummer mit Parameter 6 im Um in den Auslesemodus zu gelangen, drückt man Programmiermodus (Kap. -
Seite 21: Parametermodus
Taste gelangt man in die Parameterebene. Einstellbereich: 0-10 (siehe Kap. 7.3) Werkseinstellung: 0 (kein Außenfühler) Veränderungen der Parameter dürfen nur durch einen Fachhandwerker oder den Ferroli- Par. 13: Einstellung Heizkurven-Fußpunkt Kundendienst erfolgen. Einstellbereich: 20 - 40°C (siehe Kap. 7.3) Werkseinstellung: 30°C Die Parameter können durch Drücken der... -
Seite 22: Störungen
8.1.2 Blockierende Störungen (F-Störungen) Störungen Blockierende Störungen werden durch ein blinkendes in der Funktionsanzeige und dem entsprechenden Störungen mit Fehler-Code Störcode in der Code-Anzeige dargestellt. Das Heizgerät wird durch die eingebaute Elektronik Werden diese Störungen behoben, oder beseitigt sich gesteuert und kontrolliert. der Fehler selbsttätig (z.B. -
Seite 23: Typische Störungsursachen
Für Ihre Notizen Warmwasserfühler nicht korrekt • Der Warmwasserfühler ist nicht angeschlossen, kurzgeschlossen oder defekt. • Kontrollieren Sie die den Fühlerstecker und das Fühlerkabel. • Kontrollieren Sie den Fühler. Der Fühler- widerstand muß bei 25°C ca.10 kOhm betragen. Abgastemperaturfühler nicht korrekt (z.Zt. - Seite 24 b) Beseitung von Betriebsstörungen Betreibers durch eine zugelassene FachÞ rma gemäß DIN 4756 sowie die Beachtung der Betriebs- und Sind alle in “a” genannten Bedingungen erfüllt, Gewährleistungsvorschriften durch den Hersteller kontrollieren Sie bitte: erforderlich. Die Differenz Vorlauf-/Rücklauftemperatur muß kleiner - Hat der Abgaswächter AW durch Rückstau der Abgase als 40°...
