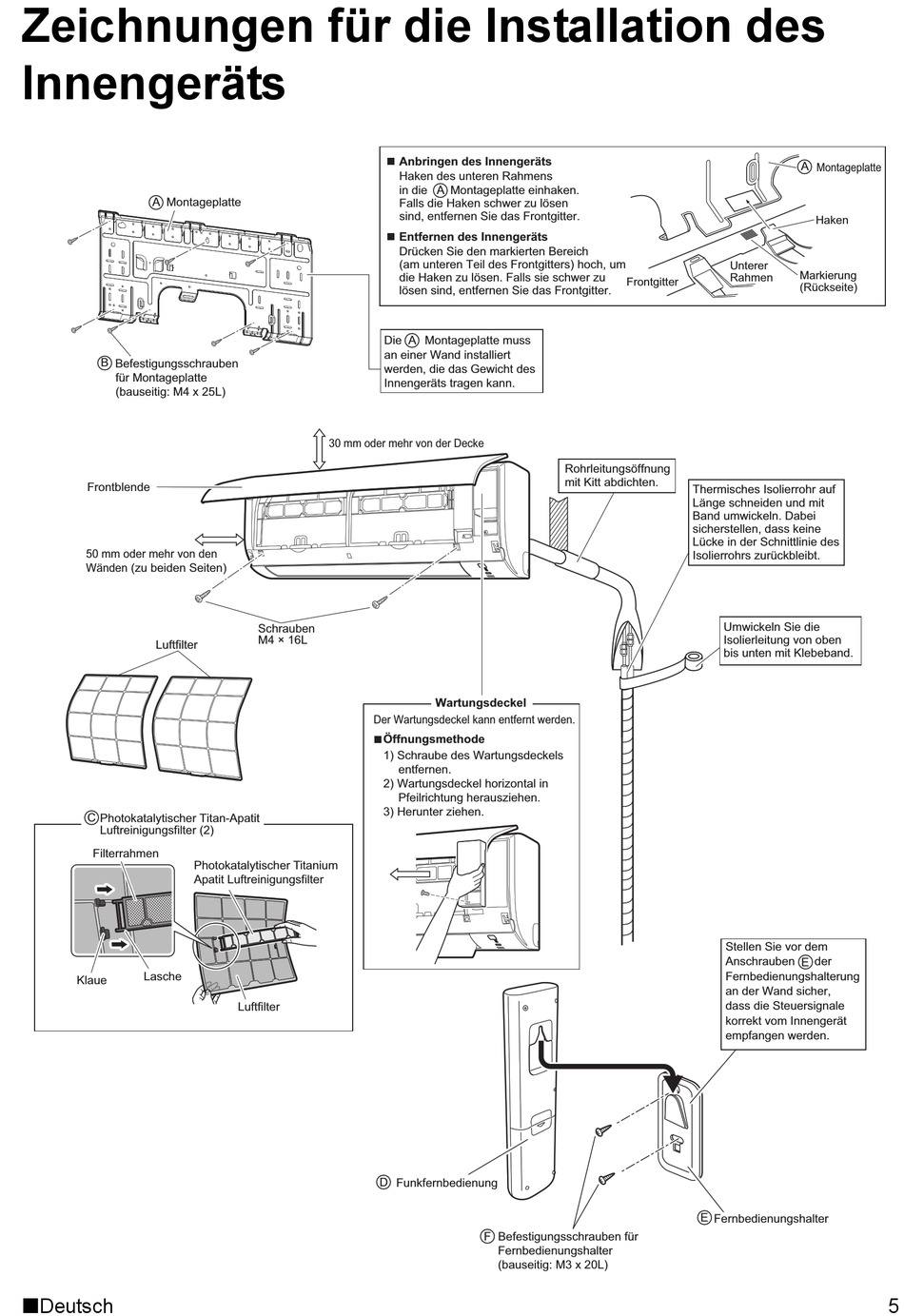

Zeichnungen für die Installation des
Innengeräts
A Montageplatte
B
Befestigungsschrauben
für Montageplatte
(bauseitig: M4 x 25L)
Frontblende
50 mm oder mehr von den
Wänden (zu beiden Seiten)
Luftfilter
C
Photokatalytischer Titan-Apatit
Luftreinigungsfilter (2)
Filterrahmen
Lasche
Klaue
Deutsch
30 mm oder mehr von der Decke
Schrauben
M4 × 16L
Photokatalytischer Titanium
Apatit Luftreinigungsfilter
Luftfilter
Anbringen des Innengeräts
Haken des unteren Rahmens
in die
A
Montageplatte einhaken.
Falls die Haken schwer zu lösen
sind, entfernen Sie das Frontgitter.
Entfernen des Innengeräts
Drücken Sie den markierten Bereich
(am unteren Teil des Frontgitters) hoch, um
die Haken zu lösen. Falls sie schwer zu
lösen sind, entfernen Sie das Frontgitter.
Die
A
Montageplatte muss
an einer Wand installiert
werden, die das Gewicht des
Innengeräts tragen kann.
Wartungsdeckel
Der Wartungsdeckel kann entfernt werden.
Öffnungsmethode
1) Schraube des Wartungsdeckels
entfernen.
2) Wartungsdeckel horizontal in
Pfeilrichtung herausziehen.
3) Herunter ziehen.
D
Funkfernbedienung
F
Befestigungsschrauben für
Fernbedienungshalter
(bauseitig: M3 x 20L)
Unterer
Rahmen
Frontgitter
Rohrleitungsöffnung
mit Kitt abdichten.
Thermisches Isolierrohr auf
Länge schneiden und mit
Band umwickeln. Dabei
sicherstellen, dass keine
Lücke in der Schnittlinie des
Isolierrohrs zurückbleibt.
Umwickeln Sie die
Isolierleitung von oben
bis unten mit Klebeband.
Stellen Sie vor dem
Anschrauben
Fernbedienungshalterung
an der Wand sicher,
dass die Steuersignale
korrekt vom Innengerät
empfangen werden.
E
Fernbedienungshalter
A
Montageplatte
Haken
Markierung
(Rückseite)
