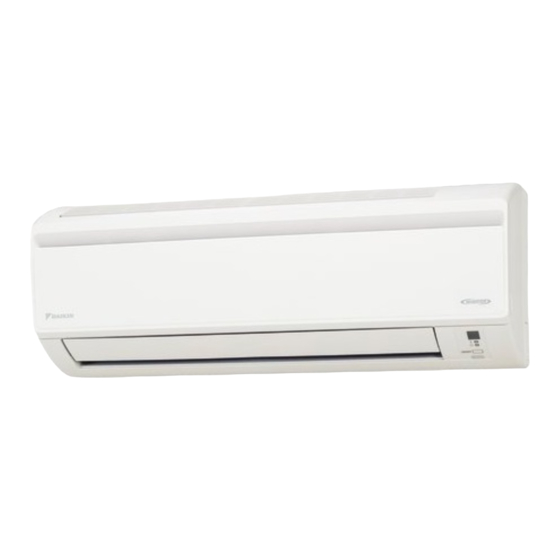

- Seite 1 INSTALLATIONS- ANLEITUNG R410A Split Series Modelle FTX20J2V1B FTX25J2V1B FTX35J2V1B FTX20J3V1B FTX25J3V1B FTX35J3V1B...
- Seite 3 3P290872-1...
- Seite 4 3P390250-1...
-
Seite 5: Sicherheitshinweise
Sicherheitshinweise • Lesen Sie diese Anleitung sorgfältig durch, um die Anlage korrekt zu installieren. • In diesem Handbuch sind die Sicherheitshinweise in WARNUNG und VORSICHT unterteilt. Beachten Sie unbedingt alle unten stehenden Sicherheitshinweise, die einen sicheren Gerätebetrieb sicherstellen. WARNUNG..Die Missachtung einer dieser WARNUNG kann zu so schweren Folgen wie zum Tod oder zu schwerwiegenden Körperverletzungen führen. -
Seite 6: Auswählen Eines Anbringungsortes
VORSICHT • Installieren Sie die Klimaanlage nicht an Orten, wo die Gefahr eines Lecks von brennbaren Gasen besteht. Wenn das Gas austritt und sich rund um das Gerät ansammelt, kann es sich entzünden. • Bringen Sie Ablaufleitungen gemäß den in diesem Handbuch aufgeführten Anleitungen an. Unsachgemäß... -
Seite 7: Tipps Zur Installation
Tipps zur Installation Entfernen und Installieren der Frontblende. • Verfahren zum Entfernen 1) Stecken Sie Ihre Finger in die Vertiefungen am Hauptgerät (jeweils eine an der linken bzw. rechten Seite) und öffnen Sie die Frontblende bis Vertiefungen zum Anschlag. am Hauptgerät 2) Öffnen Sie die Frontblende weiter, während Sie diese nach rechts schieben und zu sich ziehen, um den links befindlichen Drehschaft der Frontblende zu entriegeln. -
Seite 8: Zeichnung Für Die Installation Des Innengeräts
Zeichnung für die Installation des Innengeräts Anbringen des Innengeräts. Montage- Klauen des unteren Rahmens in die platte Montageplatte einhaken. Falls die Klauen schwer zu lösen sind, entfernen Sie das Frontgitter. Clip Entfernen des Innengeräts. Montageplatte Drücken Sie den markierten Bereich (am unteren Teil des Frontgitters) Unterer hoch, um die Klauen zu lösen. -
Seite 9: Installation Des Innengeräts
Installation des Innengeräts Installieren der Montageplatte. • Die Montageplatte muss an einer Wand installiert werden, die das Gewicht des Innengeräts tragen kann. 1) Befestigen Sie die Montageplatte temporär an der Wand, stellen Sie sicher, dass die Blende waagrecht ist und markieren Sie die Bohrlöcher an der Wand. -
Seite 10: Installieren Des Innengeräts
Installation des Innengeräts Bohren eines Wandlochs und Installieren eines durch die Wand führenden Rohrs. • Verwenden Sie bei Wänden, die einen Metallrahmen oder Metalltafeln Innenseite Außen enthalten, ein Wandrohr und eine Wandabdeckung in der Wanddurchführung Wanddurchführung, um Wärmebildung, Stromschlag oder Brand Dichtungsmasse für Rohr (bauseitig) zu vermeiden. - Seite 11 Installation des Innengeräts 3-2. Rohranschluss links, hinten links oder unten links. Austauschen des Ablaufstutzens und des Ablaufschlauchs. • Austausch an der linken Seite Anbringungsort des Ablaufschlauchs 1) Entfernen Sie die Isolations- * Der Ablaufschlauch befindet sich an der Geräterückseite. Befestigungsschrauben an der rechten Seite, um den Ablaufschlauch zu entfernen.
- Seite 12 Installation des Innengeräts Verkabelung. 1) Isolieren Sie die Kabelenden ab (15 mm). 2) Schließen Sie die farbigen Kabel an die richtigen Anschlussnummern an den Klemmenleisten am Innen- und Außengerät an und schrauben Sie die Drähte an den entsprechenden Klemmen fest. 3) Schließen Sie die Erdungsdrähte an den entsprechenden Klemmen an.
- Seite 13 Installation des Innengeräts 5-5. Bereiten Sie das Zubehör vor (nicht mit inbegriffen) [Abbildung 2]. 1) Entfernen Sie die Abdeckung vom Zubehör (nicht mit inbegriffen). 2) Stecken Sie das Verbindungskabel in den Steckverbinder "S21" (weiß) des Zubehörs (nicht mit inbegriffen) ein. 3) Führen Sie alle Verbindungskabel durch die Kabeldurchführungen im Zubehör und installieren Sie anschließend die Zubehörabdeckung wieder an ihrer ursprünglichen Position.
-
Seite 14: Verlegen Der Kältemittelleitungen
Installation des Innengeräts Entwässerungsrohr. Ablaufschlauch mit etwas Neigung nach unten verlegen. 1) Schließen Sie den Ablaufschlauch wie rechts beschrieben an. Keine Bögen zulässig. Schlauchende nicht im Wasser enden lassen. 2) Entfernen Sie die Luftfilter und gießen Sie etwas Wasser in die Ablaufwanne, um zu überprüfen, ob das Wasser einwandfrei abläuft. - Seite 15 Verlegen der Kältemittelleitungen Kältemittelleitungen. VORSICHT 1) Verwenden Sie die am Hauptgerät befestigten Überwurfmuttern. (Um ein Reißen der Überwurfmuttern aufgrund von Alterung zu vermeiden.) 2) Um einen Gasaustritt zu vermeiden, tragen Sie Kältemittelöl nur auf den Innenflächen des Bördelbereichs auf. (Verwenden Sie für das Kältemittel R410A geeignetes Kältemittelöl.) 3) Verwenden Sie Drehmomentschlüssel zum Anziehen der Überwurfmuttern, um eine Beschädigung der Überwurfmuttern und einen Gasaustritt zu vermeiden.
-
Seite 16: Testbetrieb Mittels Fernbedienung
Testbetrieb Testbetrieb. 1-1 Messen Sie die Versorgungsspannung und stellen Sie sicher, dass Sie innerhalb des angegebenen Bereichs liegt. 1-2 Der Testbetrieb sollte entweder im Kühl- oder Heizmodus durchgeführt werden. • Wählen Sie im Kühlmodus die niedrigste programmierbare Temperatur; wählen Sie im Heizbetrieb die höchste programmierbare Temperatur. - Seite 18 3P291651-1V 2015.06...
