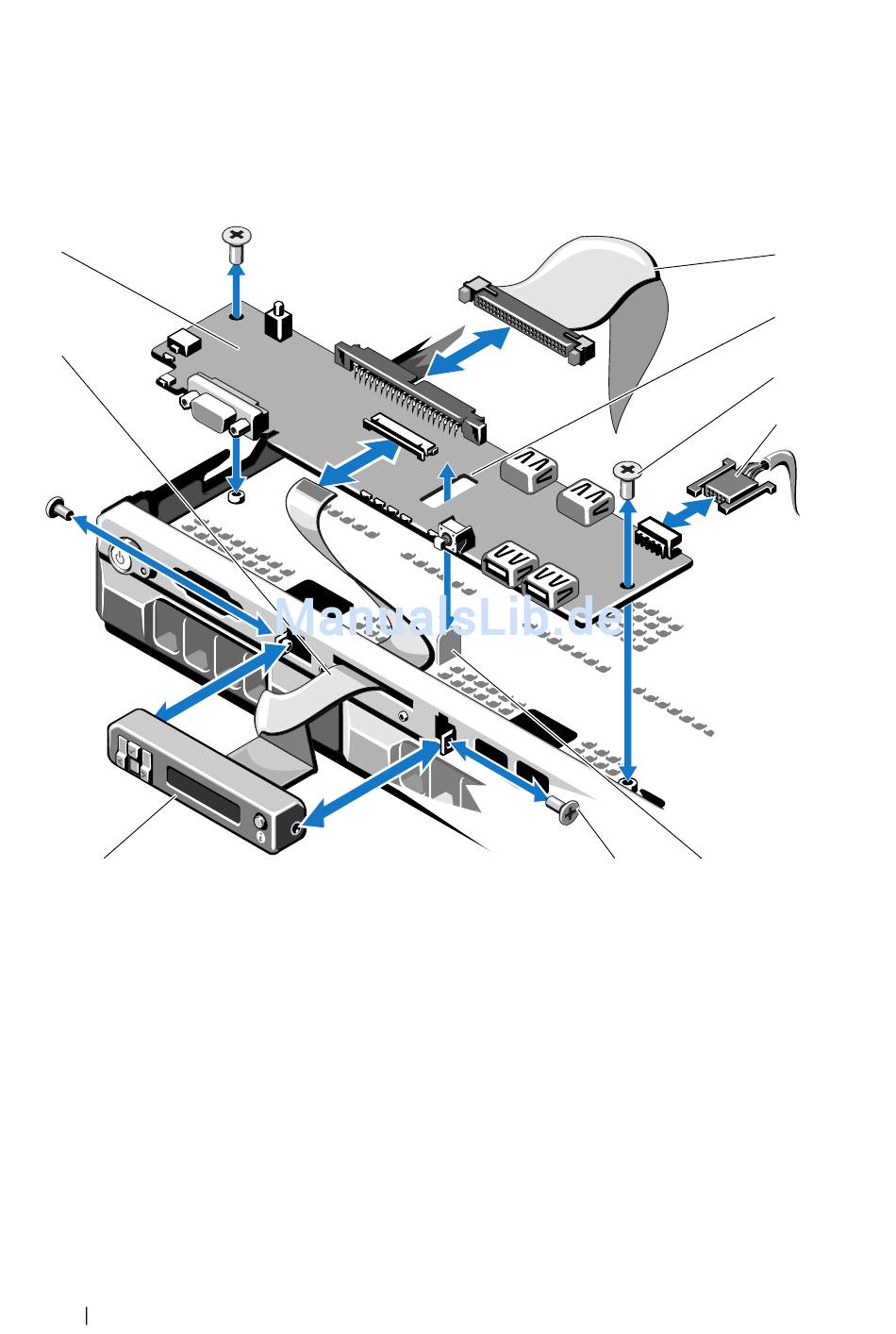

Abbildung 3-29. LCD-Bedienfeld entfernen und installieren
2
1
9
1 Displaymodulkabel
3 Datenkabel der Bedienfeldplatine
5 Befestigungsschraube (2)
7 Steg
9 LCD-Displaymodul
162
Installieren von Systemkomponenten
8
2 Bedienfeldplatine
4 Aussparung
6 Stromversorgungskabel
8 Schraube auf Frontverkleidung (2)
3
4
5
6
7
