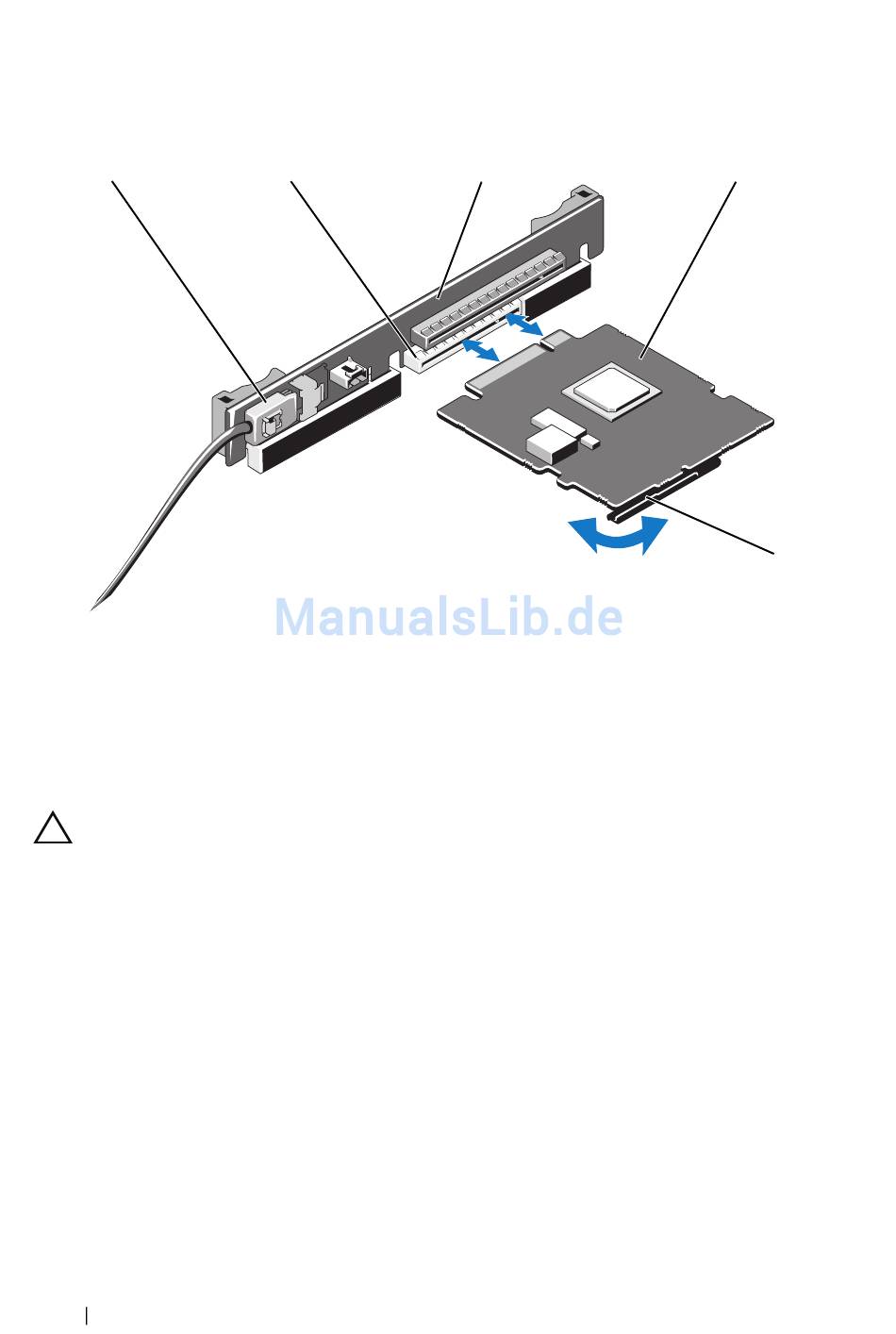

Abbildung 3-13. Integrierte Speichercontrollerkarte entfernen und installieren
1
1 SAS-Datenkabelstecker
3 Erweiterungskarten-Riser
5 Freigabehebel (blau)

Installieren der integrierten Speichercontrollerkarte

VORSICHTSHINWEIS:
Servicetechnikern durchgeführt werden. Fehlerbehebungsmaßnahmen oder
einfache Reparaturen sollten Sie nur dann selbst übernehmen, wenn dies mit der
Produktdokumentation im Einklang steht oder Sie vom Team des Online- oder
Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell
genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen
und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
1 Schalten Sie das System und die Peripheriegeräte aus und trennen Sie
das System vom Netzstrom.
2 Öffnen Sie das System. Siehe „Öffnen des Systems" auf Seite 100.
3 Entfernen Sie gegebenenfalls die Erweiterungskarte. Siehe „Integrierte
Speichercontrollerkarte" auf Seite 123.
4 Halten Sie die Karte an den Kanten und führen Sie den Platinenstecker
fest in den Erweiterungskartenanschluss SLOT 2 am Riser ein, bis die
Karte vollständig eingesetzt ist.
124
Installieren von Systemkomponenten
2
2
4
Manche Reparaturarbeiten dürfen nur von qualifizierten
3
Speichersteckplatz
Integrierte Speichercontrollerkarte
4
5
