3-2 Interface-Kabel-Anschluss

3-2-1 Standardmodell

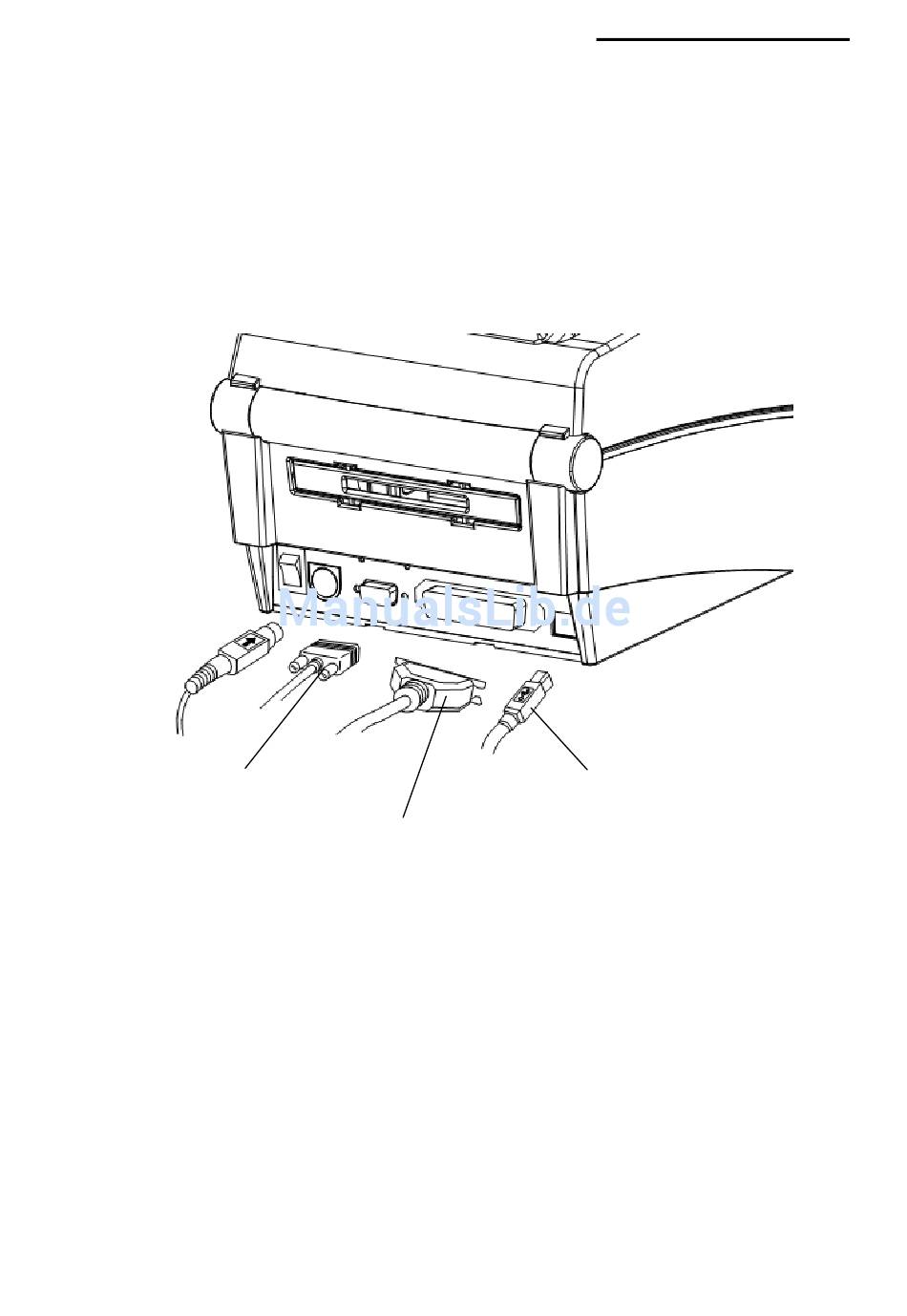

Schließ en Sie das Interface-Kabel wie unten gezeigt an.
Dieser Drucker unterstützt die folgenden Standard-Kommunikationsschnittstellen.
- RS-232C-Kabel (seriell)
- (Paralleles) Kabel IEEE1284
- USB-B-Kabel
(Serielles) RS-232-Kabel
1) Schalten Sie den Netzschalter aus.
2) Schließ en Sie das Kommunikationskabel an den zu verwendenden Kommunikations-
Port des Druckers an.
- Schließ en Sie das serielle RS-232C Kabel an die SERIELLE Schnittstelle an.
und ziehen Sie die Schraube an beiden Seiten fest.
Dieser Port erfordert ein abgeschirmtes Kabel mit einer Länge von unter 1,80
Metern.
- Schließ en Sie das (parallele) Kabel IEEE1284 an den PARALLELEN Port an.
und befestigen Sie die Clips auf beiden Seiten.
Dieser Port erfordert ein abgeschirmtes Kabel mit Ferrit-Kern und einer Länge von
unter 1,80 Metern.
- Schließ en Sie das USB-B-Kabel am USB-Anschluss an.
Dieser Port erfordert ein abgeschirmtes Kabel mit einer Länge von unter 1,80
Metern.
Rev. 1.00
(Paralleles) IEEE1284-Kabel
- 12 -
SLP-TX420x/TX423x
USB-Kabel
