Inhaltszusammenfassung für BIXOLON 770IIE

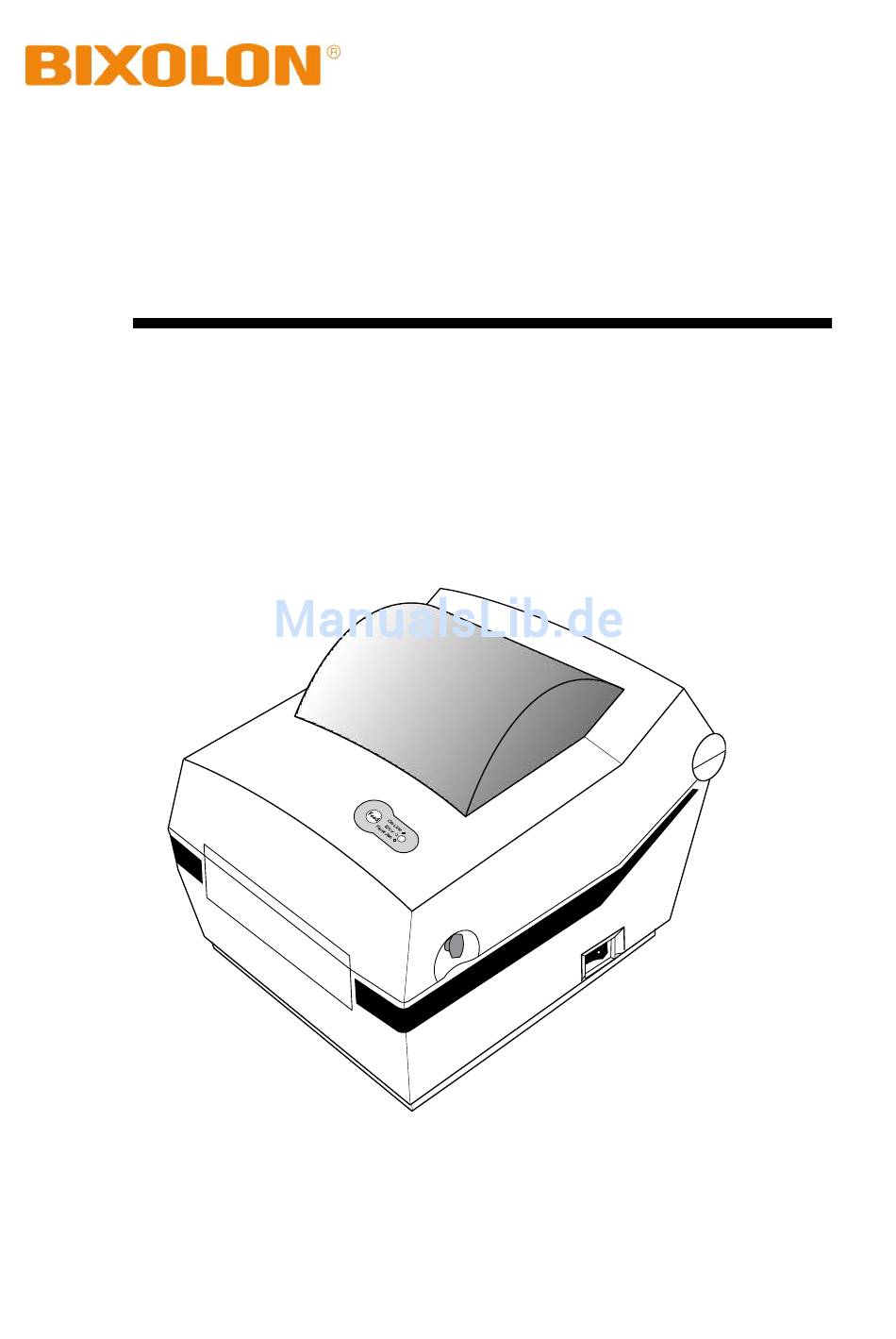

- Seite 1 Benutzerhandbuch SRP-770II/770IIE Etikettendrucker Rev. 1.04 http://www.bixolon.com...
-
Seite 2: Inhaltsverzeichnis
SRP-770II/770IIE ■ Inhaltsverzeichnis ※ Informationen zu diesem Handbuch und Hinweise zur sicheren Benutzung ..3 1. Ü berprü fung des Verpackungsinhalts ................. 7 2. Bezeichnung der Produktteile ..................8 3. Installation und Gebrauch ................... 10 3-1 Anschluss an die Stromquelle ................... 10 3-2 Anschluss an die Schnittstelle................... -
Seite 3: Informationen Zu Diesem Handbuch Und Hinweise Zur Sicheren Benutzung
Programms, mit dem Sie Etiketten erstellen können, indem Sie Text, Grafiken oder Strichcodes an den gewünschten Positionen einfügen. Wir von BIXOLON arbeiten ständig an Verbesserungen und Aktualisierungen der Funktionen und der Qualität aller unserer Produkte. Die Produktspezifikationen und/oder der Inhalt des Benutzerhandbuchs können sich in der Zukunft ohne vorherige Ankündigung ändern. -
Seite 4: Sicherheitshinweise
SRP-770II/770IIE ■ Sicherheitshinweise Befolgen Sie die folgenden Sicherheitshinweise bei der Verwendung des Gerätes, um Gefahren und Materialschäden vorzubeugen. WARNUNG Durch Nichtbeachtung der nachstehenden Hinweise kann es zu schweren Personenverletzungen oder tödlichen Unfällen kommen. Verbinden Sie nicht mehrere Produkte mit einer einzigen Verwenden Sie ausschließ... - Seite 5 SRP-770II/770IIE ACHTUNG Durch Nichtbeachtung der nachstehenden Hinweise kann es zu leichten Verletzungen oder Schäden am Gerät kommen. Wenn Sie aus dem Drucker Rauch aufsteigen sehen Bewahren Sie das Antikondensationsmittel fü r Kinder oder am Drucker einen ungewö hnlichen Geruch oder unzugänglich auf.
-
Seite 6: Sonstige Sicherheitshinweise
Eigentümer keine Haftung. Dieses Handbuch wurde mit äuß erster Sorgfalt und Genauigkeit erstellt. Dennoch kann es Fehler und/oder Auslassungen enthalten. BIXOLON Co., Ltd. übernimmt keine Haftung für Schäden, die sich aus der Benutzung der Informationen in diesem Handbuch ergeben. BIXOLON Co., Ltd. und seine Partner übernehmen (mit Ausnahme der USA) keine Haftung für Schäden, Verluste, Kosten und/oder Aufwendungen, die sich aus Defekten,... -
Seite 7: Ü Berprü Fung Des Verpackungsinhalts
SRP-770II/770IIE 1. Ü berprü fung des Verpackungsinhalts Alle nachstehend aufgeführten Teile sollten in der Druckerverpackung enthalten sein. Falls Teile fehlen oder beschädigt sind, wenden Sie sich bitte an den Händler, bei dem Sie das Gerät gekauft haben. SRP-770II/770IIE Stromkabel AC-Netzadapter Benutzerhandbuch ※... -
Seite 8: Bezeichnung Der Produktteile
SRP-770II/770IIE 2. Bezeichnung der Produktteile Taste Papierzufuhr Netzschalter Abdeckung der Abziehvorrichtung Hebel der Abdeckung Druckkopf Papier-behälter Papierhalter Papierlückensensor Papierführung Abziehsensor - 8 - Rev. 1.04... - Seite 9 SRP-770II/770IIE Endlospapier RS-232C-Anschluss DIP-Schalter Netzanschluss IEEE1284-Anschluss USB-Anschluss Autocutter (Optional) - 9 - Rev. 1.04...
-
Seite 10: Installation Und Gebrauch
SRP-770II/770IIE 3. Installation und Gebrauch 3-1 Anschluss an die Stromquelle Verbinden Sie den Drucker mit der Stromquelle (siehe Abbildungen unten). Netzschalter AC-Netzadapter Stromkabel 1) Schalten Sie den Stromschalter des Druckers aus. 2) Ü berprüfen Sie, ob die Spannung des AC-Netzadapters mit der Spannung der Stromquelle übereinstimmt. -
Seite 11: Anschluss An Die Schnittstelle
Verbinden Sie das Schnittstellenkabel (siehe unten). Dieser Drucker unterstützt die folgenden Standards für Schnittstellenkommunikation. - RS-232C (seriell) - IEEE1284 (parallel) - USB - Ethernet (nur beim SRP-770IIE) USB-Kabel RS-232-Kabel (seriell) IEEE1284-Kabel (parallel) oder LAN- (Ethernet-)Kabel 1) Schalten Sie den Stromschalter des Druckers aus. -
Seite 12: Einlegen Des Papiers
SRP-770II/770IIE 3-3 Einlegen des Papiers 1) Ö ffnen Sie die Abdeckung für das 2) Ziehen Sie den Papierhalter Papierfach. auseinander und legen Sie das Papier ein (siehe Abbildung). 3) Achten Sie dabei auf die Druckseite 4) Passen Sie die Papierführung an die des Papiers. -
Seite 13: Led-Anzeige
SRP-770II/770IIE 3-4 LED-Anzeige Taste FEED Führen Sie Papier zu oder brechen Sie den Druckvorgang ab. (Papierzufuhr) Hier kann der aktuelle Druckerstatus abgelesen werden. (Siehe unten) Der aktuelle Druckerstatus kann an der LED-Anzeige des Druckers abgelesen werden. 1) Grüne LED leuchtet - Bei Normalbetrieb: Der Drucker wartet auf die Daten vom Host (PC). -
Seite 14: Testdruck
SRP-770II/770IIE 3-5 Testdruck 3-5-1 Drucken mit Windows-Treiber 1) Installieren Sie den Windows-Treiber. Der Installationsvorgang wird im "Handbuch zum Windows-Treiber" auf der CD beschrieben. 2) Wählen Sie als "Port" für den Windows-Treiber die Schnittstelle, die verwendet werden soll. Hinweise zur Benutzung der Ethernet-Schnittstelle finden Sie im "Benutzerhandbuch zur Ethernet-Schnittstelle"... -
Seite 15: Selbsttest
SRP-770II/770IIE 4. Selbsttest Beim Selbsttest wird überprüft, ob der Drucker Probleme hat. (Der Selbsttest kann nur durchgefuhrt werden, wenn die Druckeroption ?Etiketten abziehen“ nicht aktiviert ist) Sollte der Drucker nicht einwandfrei funktionieren, wenden Sie sich bitte an einen autorisierten Händler. -
Seite 16: Detaillierte Merkmale
SRP-770II/770IIE 5. Detaillierte Merkmale 5-1 Druckereinstellungen mit DIP-Schaltern Die DIP-Schalter befinden sich an der Unterseite des Druckers. Die DIP-Schalter dienen zum Einstellen des Druckers für die Ausführung diverser Funktionen. Befolgen Sie diese Schritte zum Ä ndern der DIP-Schaltereinstellungen: 1) Schalten Sie den Stromschalter des Druckers aus. -
Seite 17: Pause/Neustart
SRP-770II/770IIE [Tabelle 1] DIP-Schalter 1 Funktionen Details Auswahl der 4,0 ips Geschwindigkeit 5,0 ips Dichte Auswahl der Dichte Normalmodus Auswahl der Darstellung Demo-Modus Etikettenpapier Auswahl des Mediums Thermopapier (Endlosrolle) Ohne Autocutter Autocutter Mit Autocutter Zuruckziehen deaktiviert Option Ruckseite bedrucken Automatisches Zuruckziehen aktiviert... -
Seite 18: Automatische Kalibrierung Des Lückensensors
SRP-770II/770IIE 5-3 Automatische Kalibrierung des Lü ckensensors Die automatische Kalibrierung des Lückensensors wird durchgeführt, wenn der Drucker eine Lücke auf dem Etikettenpapier nicht richtig erkennt. Normalerweise ist ein Drucker so eingestellt, dass er die meisten Arten von Lücken erkennt. Unter Umständen kann die Erkennung jedoch fehlschlagen und das Papier wird weiter ununterbrochen zugeführt, wenn es sich um Spezialpapier handelt. -
Seite 19: Manuelle Kalibrierung Des Lückensensors
Dienstprogramm kalibriert werden. Das Dienstprogramm ist auf der beiliegenden CD erhältlich oder kann aus dem Internet von der Website von BIXOLON unter der Adresse www.bixolon.com heruntergeladen werden. Bitte achten Sie darauf, dass der Drucker angeschlossen ist, und führen Sie das Dienstprogramm aus. -
Seite 20: Abziehfunktion
SRP-770II/770IIE 5-5 Abziehfunktion Diese Funktion dient zum automatischen Trennen der Etiketten vom Deckbogen. - Die Abziehvorrichtung dient ausschließ lich für Etikettenpapier. - Wenn die Abziehvorrichtung eingeschaltet ist, werden Etiketten erst gedruckt, nachdem die zuvor gedruckten Etiketten aus der Abziehvorrichtung entnommen wurden. - Seite 21 SRP-770II/770IIE 3) Stellen Sie die Papierführungen ein und schließ en Sie die Abdeckung. ( O ) ( X ) 4) Schalten Sie den Drucker aus und wieder ein. - 21 - Rev. 1.04...
-
Seite 22: Benutzung Von Endlospapier
SRP-770II/770IIE 5-6 Benutzung von Endlospapier Legen Sie Papier durch den Schlitz und die Führungen auf der Rückseite ein. Stellen Sie die Papierhalter und Papierführungen passend zur Papierbreite ein. 1) Ö ffnen Sie die Staubschutzabdeckung und legen Sie Papier ein. Staubschutzabdeckung 2) Passen Sie die Papierhalter an die 3) Stellen Sie die Papierführungen ein und... -
Seite 23: Autocutter (Optional)
SRP-770II/770IIE 5-7 Autocutter (optional) Der Autocutter sollte nur für Endlospapier verwendet werden (z. B. Papierrollen). 1) Ö ffnen Sie die Abdeckung für das DIP-Schalterfach und setzen Sie den Schalter 1 Nr. 7 auf "ON" (EIN). (Siehe hierzu die Einstellungen des Druckermodus in Kapitel 5-1.) 2) Legen Sie eine Papierrolle in den Drucker ein und schließ... -
Seite 24: Reinigen Des Druckkopfes
SRP-770II/770IIE 6. Reinigen des Druckkopfes Durch Papierstaub auf den Heizelementen kann die Druckqualität beeinträchtigt werden. Falls der Druckkopf verschmutzt ist, diesen folgendermaß en reinigen: ※ ACHTUNG - Vor dem Reinigen muss der Drucker ausgeschaltet werden. - Der Druckkopf wird beim Drucken sehr heiß . Darum muss der Drucker vor der Reinigung erst ausgeschaltet werden. -
Seite 25: Anhang
SRP-770II/770IIE 7. Anhang 7-1 Spezifikationen Komponente Beschreibung Druckmethode Direkter Thermodruck Punktdichte 203 dpi (8 Punkte/mm) Drucker Druckbreite 104 mm Druckgeschwindigkeit 127 mm/s Rolle 42-106 mm Papier Endlospapier 45-112 mm SMPS AC 100-240 V Eingangsspannung AC-Netzadapter Frequenz 50/60 Hz SMPS DC 24 V Ausgangsspannung 0-40 °C (Betrieb) -
Seite 26: Konformitätserklärung
• Europa: CE EMV,CB-Schema:IEC60950-1, GS: EN60950-1: 2001 • Nordamerika: FCC-Vorschriften Teil 15B WARNUNG Der Gebrauch eines nicht isolierten Schnittstellenkabels mit diesem Drucker widerspricht den EMV-Standards. Es sollten nur von BIXOLON genehmigte Kabel verwendet werden. 2) CE-Kennzeichen • EMV-Richtlinie 89/336/EEC EN55002:1994+A1:1995+A2:1997...
