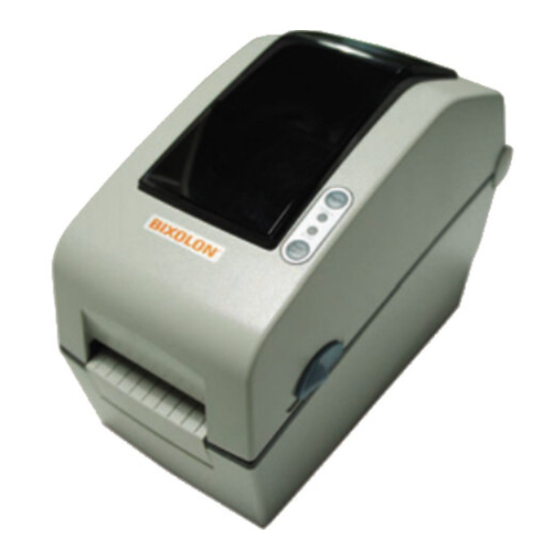

- Seite 1 Benutzerhandbuch Etikettendrucker SLP-D220 / D220E Rev. 1.00 SLP-D223 / D223E http://www.bixolon.com...
-
Seite 2: Inhaltsverzeichnis
SLP-D22** ■ Inhaltsverzeichnis ※ Informationen zu diesem Handbuch und Hinweise zur sicheren Benutzung ...3 1. Überprüfung des Verpackungsinhalts ...............7 2. Bezeichnung der Produktteile ..................8 3. Installation und Gebrauch ..................10 3-1 Anschluss an die Stromquelle ................10 3-2 Anschluss an die Schnittstelle ................11 3-3 Einlegen des Papiers .....................12 3-4 LED-Anzeige......................13 3-5 Testdruck .........................14... -
Seite 3: Informationen Zu Diesem Handbuch Und Hinweise Zur Sicheren Benutzung
Programms, mit dem Sie Etiketten erstellen können, indem Sie Text, Grafiken oder Strichcodes an den gewünschten Positionen einfügen. Wir von BIXOLON arbeiten ständig an Verbesserungen und Aktualisierungen der Funktionen und der Qualität aller unserer Produkte. Die Produktspezifikationen und/oder der Inhalt des Benutzerhandbuchs können sich in der Zukunft ohne vorherige Ankündigung ändern. -
Seite 4: Sicherheitshinweise
SLP-D22** ■ Sicherheitshinweise Befolgen Sie die folgenden Sicherheitshinweise bei der Verwendung des Gerätes, um Gefahren und Materialschäden vorzubeugen. WARNUNG Durch Nichtbeachtung der nachstehenden Hinweise kann es zu schweren Personenverletzungen oder tödlichen Unfällen kommen. Verbinden Sie nicht mehrere Produkte mit einer einzigen Verwenden Sie ausschließlich den mitgelieferten Netzsteckleiste. - Seite 5 SLP-D22** ACHTUNG Durch Nichtbeachtung der nachstehenden Hinweise kann es zu leichten Verletzungen oder Schäden am Gerät kommen. Wenn Sie aus dem Drucker Rauch aufsteigen sehen o Bewahren Sie das Antikondensationsmittel für Kinder u der am Drucker einen ungewöhnlichen Geruch oder ein nzugänglich auf.
-
Seite 6: Sonstige Sicherheitshinweise
Eigentümer keine Haftung. Dieses Handbuch wurde mit äußerster Sorgfalt und Genauigkeit erstellt. Dennoch kann es Fehler und/oder Auslassungen enthalten. BIXOLON Co., Ltd. übernimmt keine Haftung für Schäden, die sich aus der Benutzung der Informationen in diesem Handbuch ergeben. BIXOLON Co., Ltd. und seine Partner übernehmen (mit Ausnahme der USA) keine Haftung für Schäden, Verluste, Kosten und/oder Aufwendungen, die sich aus Defekten,... -
Seite 7: Überprüfung Des Verpackungsinhalts
1. Überprüfung des Verpackungsinhalts Alle nachstehend aufgeführten Teile sollten in der Druckerverpackung enthalten sein. Falls Teile fehlen oder beschädigt sind, wenden Sie sich bitte an den Händler, bei dem Sie das Gerät gekauft haben. SLP-D220 / D223 Papiermuster Stromkabel AC-Netzadapter... -
Seite 8: Bezeichnung Der Produktteile
SLP-D22** 2. Bezeichnung der Produktteile Taste Pause Taste Papierzufuh Hebel der Abdeckung Druckkopf Papierfach Papierlückensensor Papierhalter Papierführung und Papierlückensensor Rev. 1.00 - 8 -... - Seite 9 SLP-D22** Endlospapier oder Einzelblatteinzug Stromschalter RS-232C (seriell) Netzeingang DIP-Schalter Abdeckung für Abziehv orrichtung (Optional) Rev. 1.00 - 9 -...
-
Seite 10: Installation Und Gebrauch
SLP-D22** 3. Installation und Gebrauch 3-1 Anschluss an die Stromquelle Verbinden Sie den Drucker mit der Stromquelle (siehe Abbildungen unten). Stromschalter Stromkabel AC-Netzadapter 1) Schalten Sie den Stromschalter des Druckers aus. 2) Überprüfen Sie, ob die Spannung des AC-Netzadapters mit der Spannung der Stromquelle übereinstimmt. -
Seite 11: Anschluss An Die Schnittstelle
SLP-D22** 3-2 Anschluss an die Schnittstelle Verbinden Sie das Schnittstellenkabel (siehe unten). Dieser Drucker unterstützt die folgenden Standards für Schnittstellenkommunikation. - RS-232C (seriell) - USB - Ethernet (ausschließlich für SLP-D220E, D223E) USB-KABEL oder LAN (ETHERNET)-KABEL RS-232-Kabel (seriell) 1) Schalten Sie den Stromschalter des Druckers aus. 2) Verbinden Sie das Datenkabel mit dem Kommunikationsanschluss am Drucker.. -
Seite 12: Einlegen Des Papiers
SLP-D22** 3-3 Einlegen des Papiers 1) Öffnen Sie die Abdeckung für das 2) Ziehen Sie den Papierhalter Papierfach. auseinander und legen Sie das Papier ein (siehe Abbildung). 3) Die Druckseite muss nach oben zeigen, 4) Papierführung an die Papierbreite unabhängig davon, ob das Papieretikett anpassen. -
Seite 13: Led-Anzeige
SLP-D22** 3-4 LED-Anzeige Pause : Bei Druckaufträgen kann diese Taste gedrückt werden, um den Druckvorgang vorübergehend anzuhalten und/oder fortzusetzen. Status : Hier kann der aktuelle Druckerstatus abgelesen werden. (Siehe Tabelle) Fehler : Hier kann der aktuelle Druckerstatus abgelesen werden. (Siehe Tabelle) Papierzufuhr/ : Papierzufuhr oder den Druckvorgang abbrechen. -
Seite 14: Testdruck
SLP-D22** 3-5 Testdruck 3-5-1 Drucken mit Windows-Treiber 1) Installieren Sie den Windows-Treiber. Der Installationsvorgang wird im “Handbuch zum Windows-Treiber” auf der CD be schrieben. 2) Wählen Sie als “Port” für den Windows-Treiber die Schnittstelle, die verwendet we rden soll. Hinweise zur Benutzung der Ethernet-Schnittstelle finden Sie im “Benutz erhandbuch zur Ethernet-Schnittstelle”... -
Seite 15: Selbsttest
SLP-D22** 4. Selbsttest Beim Selbsttest wird überprüft, ob der Drucker Probleme hat. (Der Selbststest kann nur durchgeführt werden, wenn die Druckeroption Etiketten abziehen aktiviert ist.) Sollte der Drucker nicht einwandfrei funktionieren, wenden Sie sich bitte an einen autorisierten Händler. Beim Selbsttest wird Folgendes überprüft: 1) Achten Sie darauf, dass die Papierrolle richtig eingelegt wurde. -
Seite 16: Detaillierte Merkmale
SLP-D22** 5. Detaillierte Merkmale 5-1 Druckereinstellungen mit DIP-Schaltern Die folgenden Funktionen können unter Verwendung der DIP-Schalter verwendet wer den. - Druckgeschwindigkeit, Druckdichte, Papierauswahl - Bedrucken der Rückseite, Betrieb des Papiersensors - Geschwindigkeit und Status Besetzt für die serielle Kommunikation Die DIP-Schalter befinden sich an der Unterseite des Druckers. Befolgen Sie diese Schritte zum Ändern der DIP-Schaltereinstellungen: 1) Schalten Sie den Stromschalter des Druckers aus. - Seite 17 SLP-D22** [Tabelle 0] DIP-Schalter 0 (nur bei SLP-D220E und D223E) Funktion Beschreibung Ethernet wird deaktiviert, wenn der Energiesparmodus Ethernet-Betrieb im aktiviert wird. Energiesparmodus Ethernet wird aktiviert, wenn der Energiesparmodus aktiviert wird. [Tabelle 1] DIP-Schalter 1 Funktionen Details Auswahl der 5,0 ips Geschwindigkeit 6,0 ips Dichte...
-
Seite 18: Druckereinstellungen Mit Dienstprogramm
Änderung der Grundeinstellungen mit dem Dienstprogramm nicht zu empfehlen. Führen Sie das Programm BIXOLON United Label Printer Utility auf der beiliegenden CD aus und klicken Sie auf die Schaltfläche User Setting Manager. 1) Einstellungen für die serielle Kommunikation Handshake, Stopbit, Datenbit, Parität, Baud-Rate etc. -
Seite 19: Pause/Abbruch
SLP-D22** 5-3 Pause/Abbruch Beim Ausdrucken mehrseitiger Aufträge kann der Druckvorgang mithilfe der Tasten Pause und Abbruch vorübergehend angehalten bzw. ganz abgebrochen werden. Druckvorgang pausiere Druckvorgang abbrec 5-3-1 Funktion Pause/Fortsetzen 1) Beim Drucken von Etiketten wird der Druckvorgang durch Drücken der Taste Pause vorübergehend angehalten, nachdem das im Druck befindliche Etikett fertig gestellt wird. -
Seite 20: Automatische Kalibrierung Des Lückensensors
SLP-D22** 5-4 Automatische Kalibrierung des Lückensensors Die automatische Kalibrierung des Lückensensors wird durchgeführt, wenn der Drucker eine Lücke auf dem Etikettenpapier nicht richtig erkennt. Normalerweise ist ein Drucker so eingestellt, dass er die meisten Arten von Lücken erkennt. Unter Umständen kann die Erkennung jedoch fehlschlagen und das Papier wird weiter ununterbrochen zugeführt, wenn es sich um Spezialpapier handelt. -
Seite 21: Manuelle Kalibrierung Des Lückensensors
Dienstprogramm kalibriert werden. Das Dienstprogramm ist auf der beiliegenden CD erhältlich oder kann aus dem Internet von der Website von BIXOLON unter der Adresse www.bixolon.com heruntergeladen werden. Bitte achten Sie darauf, dass der Drucker angeschlossen ist, und führen Sie das Dienstprogramm aus. -
Seite 22: Abziehfunktion
SLP-D22** 5-6 Abziehfunktion Diese Funktion dient zum Abziehen von Etiketten und wird nur mit Etikettenpapier verwendet. 1) Öffnen Sie die Abdeckung für das Papierfach. 2) Öffnen Sie die Abdeckung für das Abziehfach und stellen Sie den Abziehschalter auf ON (EIN). - Überprüfen Sie, ob sich die LED eingeschaltet hat. - Seite 23 SLP-D22** 4) Stellen Sie die Papierführungen ein und schließen Sie die Abdeckung der Etikettenabziehvorrichtung. ( O ) ( X ) 5) Schließen Sie die Abdeckung für das Papierfach, bis Sie ein klickendes Geräusch hören. Rev. 1.00 - 23 -...
-
Seite 24: Benutzung Von Endlospapier
SLP-D22** 5-7 Benutzung von Endlospapier Das Papier kann dem Drucker von außen wie folgt zugeführt werden. 5-7-1 Vorbereitung des Druckers Entfernen Sie die hintere Abdeckung der Papierzufuhr auf der Rückseite des Druckers mit einem Messer oder einem anderen Schneidwerkzeug. ※ ACHTUNG - (Achten Sie bei der Ausführung dieses Schrittes darauf, dass Sie sich nicht an den Händen und/oder anderen Körperteilen verletzen.) Entfernen... -
Seite 25: Reinigen Des Druckkopfes
SLP-D22** 6. Reinigen des Druckkopfes Die Druckqualität kann durch Staub, Fremdkörper, Klebstoffe oder sonstige auf dem Druckkopfe oder im Druckergehäuse angesammelte Verschmutzungen gemindert werden. Falls der Druckkopf verschmutzt ist, diesen folgendermaßen reinigen: ※ ACHTUNG - Vor dem Reinigen muss der Drucker ausgeschaltet werden. - Der Druckkopf wird beim Drucken sehr heiß. -
Seite 26: Reinigen Von Sensoren, Walze Und/Oder Papierführung
SLP-D22** 6-2 Reinigen von Sensoren, Walze und/oder Papierführung 1) Öffnen Sie die Abdeckung für das Papierfach und die Farbbandkassette, und entfernen Sie das Papier und die Farbbandkassette aus dem Drucker. 2) Wischen Sie Staub oder Fremdkörper mit einem trockenen Tuch oder Wattestäbchen 3) Befeuchten Sie das Tuch bzw. -
Seite 27: Anhang
SLP-D22** 7. Anhang 7-1 Spezifikationen Komponente Beschreibung Druckmethode Wärmeübertragung / Direkter Thermodruck SLP-D220: 203 dpi (8 Punkte/mm) Punktdichte SLP-D223: 300 dpi (11.8 Punkte/mm) Drucker Druckbreite Max. 54 mm SLP-D220: 152 mm/s Druckgeschwindigkeit SLP-D223: 100 mm/s Breite 15 – 60 mm... -
Seite 28: Konformitätserklärung
• Europa: CE EMV,CB-Schema:IEC60950-1, GS: EN60950-1: 2001 • Nordamerika: FCC-Vorschriften Teil 15B WARNUNG Der Gebrauch eines nicht isolierten Schnittstellenkabels mit diesem Drucker widerspricht den EMV-Standards. Es sollten nur von BIXOLON genehmigte Kabel verwendet werden. 2) CE-Kennzeichen • EMV-Richtlinie 89/336/EEC EN55002:1994+A1:1995+A2:1997...
