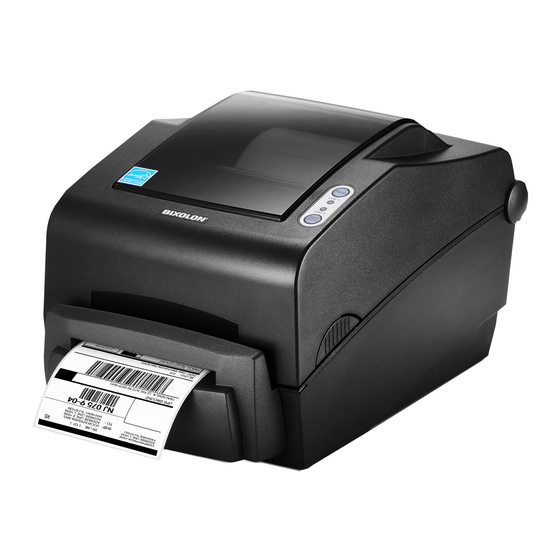

- Seite 1 Benutzerhandbuch Etikettendrucker SLP-TX400 / TX400E Rev. 1.05 SLP-TX403 / TX403E http://www.bixolon.com...
-
Seite 2: Inhaltsverzeichnis
SLP-TX400x/TX403x ■ Inhalt ※ Informationen zu diesem Handbuch und Hinweise zur sicheren Benutzung ..3 1. Ü berprü fung des Verpackungsinhalts ................. 7 2. Bezeichnung der Produktteile ..................8 3. Installation und Gebrauch ................... 10 3-1 Anschluss an die Stromquelle ................... 10 3-2 Anschluss des Schnittstellenkabels ................ -
Seite 3: Informationen Zu Diesem Handbuch Und Hinweise Zur Sicheren Benutzung
Programms, mit dem Sie Etiketten erstellen können, indem Sie Text, Grafiken oder Strichcodes an den gewünschten Positionen einfügen. Wir von BIXOLON arbeiten ständig an Verbesserungen und Aktualisierungen der Funktionen und der Qualität aller unserer Produkte. Die Produktspezifikationen und/oder der Inhalt des Benutzerhandbuchs können sich in der Zukunft ohne vorherige Ankündigung ändern. -
Seite 4: Sicherheitshinweise
SLP-TX400x/TX403x ■ Sicherheitshinweise Befolgen Sie die folgenden Sicherheitshinweise bei der Verwendung des Gerätes, um Gefahren und Materialschäden vorzubeugen. WARNUNG Durch Nichtbeachtung der nachstehenden Hinweise kann es zu schweren Personenverletzungen oder tödlichen Unfällen kommen. Verbinden Sie nicht mehrere Produkte mit einer einzigen Verwenden Sie ausschließ... - Seite 5 SLP-TX400x/TX403x ACHTUNG Durch Nichtbeachtung der nachstehenden Hinweise kann es zu leichten Verletzungen oder Schäden am Gerät kommen. Wenn Sie aus dem Drucker Rauch aufsteigen sehen Bewahren Sie das Antikondensationsmittel fü r Kinder oder am Drucker einen ungewö hnlichen Geruch oder unzugänglich auf.
-
Seite 6: Sonstige Sicherheitshinweise
Eigentümer keine Haftung. Dieses Handbuch wurde mit äuß erster Sorgfalt und Genauigkeit erstellt. Dennoch kann es Fehler und/oder Auslassungen enthalten. BIXOLON Co., Ltd. übernimmt keine Haftung für Schäden, die sich aus der Benutzung der Informationen in diesem Handbuch ergeben. BIXOLON Co., Ltd. und seine Partner übernehmen (mit Ausnahme der USA) keine Haftung für Schäden, Verluste, Kosten und/oder Aufwendungen, die sich aus Defekten,... -
Seite 7: Ü Berprü Fung Des Verpackungsinhalts
1. Ü berprü fung des Verpackungsinhalts Alle nachstehend aufgeführten Teile sollten im Lieferumfang enthalten sein. Falls Teile fehlen oder beschädigt sind, wenden Sie sich bitte an den Händler, bei dem Sie das Gerät gekauft haben. SLP-TX400/TX403 Netzkabel Wechselstromadapter Farbbandhalter (2ea) -
Seite 8: Bezeichnung Der Produktteile
SLP-TX400x/TX403x 2. Bezeichnung der Produktteile Taste Pause Taste Papierzufuhr Abdeckung Etikettenabziehvorri Hebel der Abdeckung chtung (optional) Farbbandkassette Papierfach Druckkopf Schwarzmarkier ungs- und Kerb ensensor Papierhalter Papierführung und Abziehsensor Papierlückensensor (Option) - 8 - Rev. 1.05... - Seite 9 SLP-TX400x/TX403x Endlospapier oder Einzelblatteinzug IEEE1284 (parallel) Netzschalter RS-232C (seriell) Netzbuchse Abdeckung Etikettenabzieh Autocutter vorrichtung (optional) (optional) Externe Papierzufuhr (optional) - 9 - Rev. 1.05...
-
Seite 10: Installation Und Gebrauch
SLP-TX400x/TX403x 3. Installation und Gebrauch 3-1 Anschluss an die Stromquelle Verbinden Sie den Drucker mit der Stromquelle (siehe Abbildungen unten). Netzschalter Netzadapter Netzkabel 1) Schalten Sie den Stromschalter des Druckers aus. 2) Ü berprüfen Sie, ob die Spannung des Netzadapters mit der Spannung der Stromquelle übereinstimmt. -
Seite 11: Anschluss Des Schnittstellenkabels
SLP-TX400x/TX403x 3-2 Anschluss des Schnittstellenkabels 3-2-1 Standardmodell Verbinden Sie das Schnittstellenkabel (siehe unten). Dieser Drucker unterstützt die folgenden Standards für Schnittstellenkommunikation. - RS-232C-Kabel (seriell) - IEEE1284-Kabel (parallel) - USB-B-Kabel RS-232-Kabel (seriell) USB-Kabel IEEE1284-Kabel (parallel) 1) Schalten Sie den Stromschalter des Druckers aus. 2) Schließ... - Seite 12 SLP-TX400x/TX403x 3-2-2 Ethernet-Modell (SLP-TX40xE) Verbinden Sie das Schnittstellenkabel (siehe unten). Dieser Drucker unterstützt die folgenden Standards für Schnittstellenkommunikation. - RS-232C-Kabel (seriell) - LAN-Kabel (Ethernet) - USB-A-Kabel (WLAN-Dongle) - USB-B-Kabel USB-B-Kabel USB-A-Kabel RS-232C-Kabel (seriell) (WLAN-Dongle) LAN-Kabel (Ethernet) 1) Schalten Sie den Stromschalter des Druckers aus. 2) Schließ...
-
Seite 13: Einlegen Des Papiers
SLP-TX400x/TX403x 3-3 Einlegen des Papiers 1) Ö ffnen Sie die Abdeckung für das 2) Ziehen Sie den Papierhalter Papierfach. auseinander und legen Sie das Papier ein (siehe Abbildung). 3) Ö ffnen Sie die Farbbandkassette und 4) Führen Sie das Papier an beiden ziehen Sie die Papierführung heraus. -
Seite 14: Einlegen Des Farbbandes
SLP-TX400x/TX403x 3-4 Einlegen des Farbbandes 3-4-1 Farbbandtyp 1) Farbbandtypen nach Filmbeschichtungsstelle - Achten Sie beim Farbbandkauf darauf, dass nur auswärts zeigende Farbbänder verwendet werden können. ( O ) ( X ) Beschichtete Seite (zu bedruckende Beschichtete Seite Seite) (zu bedruckende Seite) Auß... - Seite 15 SLP-TX400x/TX403x 3-4-2 Einlegen eines Farbbandes mit 1-Zoll-Rollenkern 1) Legen Sie den Farbbandhalter in den Rollenkern mit dem Farbband ein. (Achten Sie dabei auf die Druckseite des Farbbandes.) Kern (1 Zoll) Farbbandhalter 2) Ö ffnen Sie die Farbbandkassette und 3) Bringen Sie den Klebestreifen an der legen Sie das Farbband und den Aufspulvorrichtung für das Farbband an Rollenkern ein, indem Sie diese von links...
- Seite 16 SLP-TX400x/TX403x 3-4-4 Einstellen der Farbbandlänge am Drehknopf Dieses Produkt kann mit Farbbändern der Längen 74 m, 100 m (0,5-Zoll-Rollenkern) und 300 m (1-Zoll-Rollenkern) verwendet werden. Stellen Sie die Farbbandlänge (74 - 300 m) genau am Drehknopf ein. Gehen Sie dabei mit Sorgfalt vor, da sich die Einstellung auf die Druckqualität und den Betrieb auswirken kann.
- Seite 17 SLP-TX400x/TX403x 3-4-5 Installation eines schmalen Farbbandes Bei der Verwendung von Farbbändern mit einer Breite von bis zu 110 mm müssen diese mittig auf dem Halter installiert werden. 3-4-6 Entfernen des Farbbandes 1) Schneiden Sie das Farbband mit einem Messer oder anderen scharfkantigen Gegenstand durch.(Achten Sie darauf, sich nicht an den Händen zu verletzen.) 2) Ö...
-
Seite 18: Led-Anzeige
SLP-TX400x/TX403x 3-5 LED-Anzeige 3-5-1 Tasten Taste Druckerstat Zuführu us vor Betr Betriebsprozedur Druckerbetriebsmodus Pause Abbrech • Einschalten bei gedrückter Ausges Taste. Selbsttest- Drücken • Taste etwa fünf Sekunden chaltet Druckermodus. gedrückt halten. • Leicht drücken und Druckbereit Drücken Zuführungsmodus schaft gleich wieder loslassen. - Seite 19 SLP-TX400x/TX403x 3-5-2 LED-Anzeige für diverse Druckerstati LED 1 LED 2 Druckerstatus Farbe Status Farbe Status Druckbereitsch Druckbereitsch Grün Grün aftsmodus aftsmodus Farbband nicht Fehlermodus erkannt Papierstau Orangefarben Fehlermodus (Lücke/Schwarzmarkie rung nicht erkannt) Ü berhitzung des Grün Blinkt Fehlermodus Druckkopfes Blinkt Fehlermodus Abdeckung offen Orangefarben...
-
Seite 20: Testdruck
SLP-TX400x/TX403x 3-6 Testdruck 3-6-1 Drucken mit Windows-Treiber 1) Installieren Sie den Windows-Treiber. Der Installationsvorgang wird im „Handbuch zum Windows-Treiber“ auf der CD beschrieben. 2) Wählen Sie als „Port“ für den Windows-Treiber die Schnittstelle, die verwendet werden soll. Hinweise Benutzung Ethernet-Schnittstelle finden „Benutzerhandbuch zur Ethernet-Schnittstelle“... -
Seite 21: Selbsttest
SLP-TX400x/TX403x 4. Selbsttest Beim Selbsttest wird überprüft, ob der Drucker Probleme hat. - Firmware-Version, Druckerkonfiguration, Prüfmuster für Druckqualität und Informationen über die Konfiguration von Peripheriegeräten, usw. Der Selbsttest kann nur durchgeführt werden, wenn die Druckeroption „Etiketten abziehen“ aktiviert ist. Sollte der Drucker nicht einwandfrei funktionieren, wenden Sie sich bitte an einen autorisierten Händler. -
Seite 22: Detaillierte Merkmale
SLP-TX400x/TX403x 5. Detaillierte Merkmale 5-1 Druckereinstellungen ü ber das Dienstprogramm Es können diverse Druckereinstellungen über das Dienstprogramm für Druckereinstellungen (Unified Label Utility) geändert werden. Die folgenden Funktionen können unter Verwendung des Dienstprogramms eingesetzt werden. 1) Einstellungen für die serielle Kommunikation Handshake, Stoppbit, Datenbit, Parität, Baud-Rate etc. -
Seite 23: Einzelplatz-Konfigurationsmodus
SLP-TX400x/TX403x 5-2 Einzelplatz-Konfigurationsmodus Ü ber Tasten und LEDs können diverse Modi ausgeführt werden. 5-2-1 So starten Sie den Einzelplatz-Konfigurationsmodus • Der Druckermodus wird auf „Druckereinstellmodus“ eingerichtet, wenn die Taste „ Pause“ im Druckerbereitschaftsmodus für mindestens zwei Sekunden gedrückt wi • Beide LEDs leuchten dann orangefarben und der Drucker wird in den Einzelplat z-Konfigurationsmodus geschaltet •... -
Seite 24: Pause/Abbruch
SLP-TX400x/TX403x 5-3 Pause/Abbruch Beim Ausdrucken mehrseitiger Aufträge kann der Druckvorgang mithilfe der Tasten Pause und Abbruch vorübergehend angehalten bzw. ganz abgebrochen werden. Pause/Fortsetzen des Drucks Druck abbrechen/Bereitschaft 5-3-1 Funktion Pause/Fortsetzen 1) Drücken Sie während des Drucks von Etiketten die Taste „Pause“. 2) Der Drucker pausiert, nachdem der aktuelle Etikettendruck abgeschlossen wurde, und der Status der LED ist: - LED 1: Grün blinkt... -
Seite 25: Medienkalibrierung
Papier nachführt, wenn ein spezieller Papiertyp verwendet wird. Führen Sie in diesem Fall die Funktion der automatischen Kalibrierung durch, damit der Drucker die Lücke erkennt. BIXOLON-Drucker bieten diverse Methoden zur Medienkalibrierung an. So können unterschiedliche Spezialpapiere erfasst werden. 5-4-1 Informationen zur Medienkalibrierung •... -
Seite 26: Intelligente Medienerkennung
SLP-TX400x/TX403x 5-5 Intelligente Medienerkennung • Der Drucker führt diese Funktion falls notwendig ohne Benutzereingabe durch und die Medienkonfiguration kann über die Funktion der intelligenten Medienerkennung f ür die meisten Druckerpapiere durchgeführt werden. • Papiere mit Lücken und Schwarzmarkierungen können ohne separate Einrichtung erkannt werden. -
Seite 27: Automatische Kalibrierung Der Schwarzmarkierung
SLP-TX400x/TX403x 5-7 Automatische Kalibrierung der Schwarzmarkierung Verwenden Sie diesen Modus, wenn das Papier über die Funktion der intelligenten Medienerkennung nicht richtig erkannt wird. Drucker führt Papier nach und kalibriert den Schwarzmarkierungssensor automatisch. Der Drucker geht in den Fehlermodus über, wenn die Papiererkennung nach einer Zuführung von bis zu einem Meter Papier fehlschlägt. -
Seite 28: Manueller Kalibriermodus
Dienstprogramm kalibriert werden. Das Dienstprogramm ist auf der beiliegenden CD erhältlich oder kann aus dem Internet von der Website von BIXOLON unter der Adresse www.bixolon.com heruntergeladen werden. Bitte achten Sie darauf, dass der Drucker angeschlossen ist, und führen Sie das Dienstprogramm aus. -
Seite 29: Modus „Abdeckung Offen
SLP-TX400x/TX403x 5-9 Modus „Abdeckung offen“ 1. Über den Modus „Abdeckung offen“ • Der Druckbereich liegt eventuell auß erhalb des Papiers, wenn das Papier nicht i n der richtigen Druckposition liegt, wenn die Abdeckung geöffnet und geschlossen wurde. • Der Drucker wird in den Modus „Abdeckung offen“ statt in den Druckbereitschaft smodus geschaltet, wenn die Abdeckung geschlossen ist, um dieses Problem zu vermeiden. -
Seite 30: Zurückstellen Auf Die Werkseinstellungen
SLP-TX400x/TX403x 5-11 Zurü ckstellen auf die Werkseinstellungen Ü ber diese Funktion werden die Druckereinrichtungen auf die standardmäß igen Werkseinstellungen zurückgesetzt. 5-11-1 So setzen Sie den Drucker zurück 1) Drücken Sie die Taste „Pause“ im Druckbereitschaftsmodus zwei Sekunden lang. 2) Beide LEDs leuchten dann orangefarben und der Drucker wird in den Einzelplatz- Konfigurationsmodus geschaltet 3) Drücken Sie die Taste „Feed“... -
Seite 31: Abziehfunktion
SLP-TX400x/TX403x 5-13 Abziehfunktion Diese Funktion dient zum Abziehen von Etiketten und wird nur mit Etikettenpapier verwendet. (Nach dem Einstellen des Schalters für die Abziehvorrichtung muss der Drucker ausgeschaltet und wieder eingeschaltet werden, damit der Vorgang wirksam wird.) 1) Ö ffnen Sie die Abdeckung für das Papierfach. 2) Ö... - Seite 32 SLP-TX400x/TX403x 5) Stellen Sie die Papierführungen ein und schließ en Sie die Abdeckung der Etikettenabziehvorrichtung. ( O ) ( X ) 6) Schließ en Sie die Farbbandkassette, bis diese hörbar einrastet. Schließ en Sie dann die Papierabdeckung. 7) Schalten Sie den Drucker aus und wieder ein. - 32 - Rev.
-
Seite 33: Benutzung Von Endlospapier
SLP-TX400x/TX403x 5-14 Benutzung von Endlospapier Das Papier kann dem Drucker von auß en wie folgt zugeführt werden. 5-14-1 Vorbereitung des Druckers Entfernen Sie die hintere Abdeckung der Papierzufuhr auf der Rückseite des Druckers mit einem Messer oder einem anderen Schneidwerkzeug. ※... -
Seite 34: Autocutter (Slp-Tx40Xc)
SLP-TX400x/TX403x 5-15 Autocutter (SLP-TX40xC) Für die automatische Papierschneidefunktion sind Produkte mit Autocutter verfügbar. In den Werkseinstellungen ist der Autocutter berücksichtigt. Der Autocutter kann per Befehl gesteuert werden. Die Standardeinstellung kann über das Dienstprogramm „Unified Label Utility“ geändert werden. ※ Das Papier wird genauso eingelegt wie bei einem Drucker ohne Autocutter. - 34 - Rev. -
Seite 35: Reinigen Des Druckkopfes
SLP-TX400x/TX403x 6. Reinigen des Druckkopfes Die Druckqualität kann durch Staub, Fremdkörper, Klebstoffe oder sonstige auf dem Druckkopf oder im Druckergehäuse angesammelte Verschmutzungen gemindert werden. Falls der Druckkopf verschmutzt ist, diesen folgendermaß en reinigen: ※ ACHTUNG - Vor dem Reinigen muss der Drucker ausgeschaltet werden. - Der Druckkopf wird beim Drucken sehr heiß... -
Seite 36: Reinigen Von Sensoren, Papierwalze Und/Oder Papierführung
SLP-TX400x/TX403x 6-2 Reinigen von Sensoren, Papierwalze und/oder Papierfü hrung 1) Ö ffnen Sie die Abdeckung für das Papierfach und die Farbbandkassette, und entfernen Sie das Papier und die Farbbandkassette aus dem Drucker. 2) Wischen Sie Staub oder Fremdkörper mit einem trockenen Tuch oder Wattestäbchen 3) Befeuchten Sie das Tuch bzw. -
Seite 37: Anhang
SLP-TX403 : 300 dpi (11,8 Punkte/mm) Drucker SLP-TX400 : Max. 108 mm Druckbreite SLP-TX403 : Max. 105.7 mm SLP-TX400 : Max. 178 mm/Sekunde (max. 7 ips) Druckgeschwindigkeit SLP-TX403 : Max. 127 mm/Sekunde (max. 5 ips) Breite 25 bis 116 mm...
