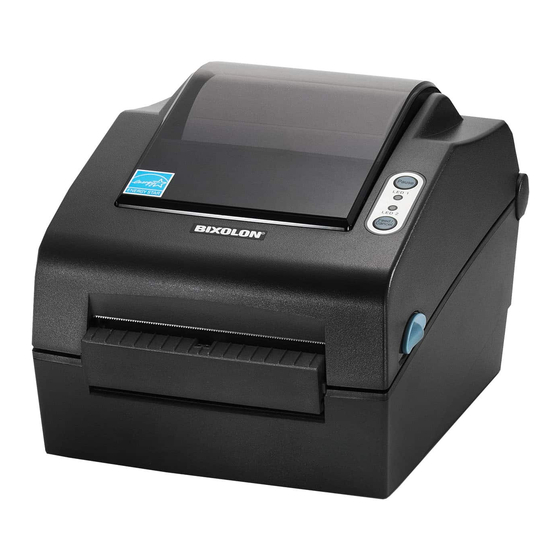

- Seite 1 Benutzerhandbuch Etikettendrucker SLP-DX420B Ver. 1.02 SLP-DX423B http://www.bixolon.com...
-
Seite 2: Inhaltsverzeichnis
SLP-DX420B/DX423B ■ Inhalt ※ Informationen zu diesem Handbuch und Hinweise zur sicheren Benutzung ...... 3 1. Bestätigung des Inhalts ......................6 2. Bezeichnungen der Geräteteile ....................7 3. Installation und Gebrauch ......................9 3-1 Anschluss an die Stromquelle ....................9 3-2 Anschluss des Schnittstellenkabels .................. -
Seite 3: Informationen Zu Diesem Handbuch Und Hinweise Zur Sicheren Benutzung
SLP-DX420B/DX423B ■ Informationen zu diesem Handbuch ※ Informationen zu diesem Handbuch und Hinweise zur sicheren Benutzung Dieses Benutzerhandbuch enthält grundlegende Informationen über den Produktgebrauch sowie für eventuell erforderliche Notfallmaßnahmen. ※ Die folgenden einzelnen Handbücher enthalten detailliertere Informationen über diverse technologische Themen und Gebiete. -
Seite 4: Sicherheitshinweise
SLP-DX420B/DX423B ■ Sicherheitshinweise Befolgen Sie die folgenden Sicherheitshinweise bei der Verwendung des Gerätes, um Gefahren und Materialschäden vorzubeugen. WARNUNG Durch Nichtbeachtung der nachstehenden Hinweise kann es zu schweren Personenverletzungen oder tödlichen Unfällen kommen. Verbinden Sie nicht mehrere Produkte mit einer einzigen Verwenden Sie ausschließlich den mitgelieferten... - Seite 5 SLP-DX420B/DX423B ACHTUNG Durch Nichtbeachtung der nachstehenden Hinweise kann es zu leichten Verletzungen oder Schäden am Gerät kommen. Wenn Sie aus dem Drucker Rauch aufsteigen sehen Bewahren Sie das Antikondensationsmittel für Kinder oder am Drucker einen ungewöhnlichen Geruch oder unzugänglich auf.
-
Seite 6: Bestätigung Des Inhalts
SLP-DX420B/DX423B 1. Bestätigung des Inhalts Die folgenden Einzelteile sollten alle in der Verpackung des Druckers enthalten sein. Setzen Sie sich mit dem Händler in Verbindung, bei dem Sie das Gerät erworben haben, wenn irgendeine Komponente beschädigt sein sollte oder fehlt. -
Seite 7: Bezeichnungen Der Geräteteile
SLP-DX420B/DX423B 2. Bezeichnungen der Geräteteile Taste Pause Zuführungstaste Abdeckungshebel Druckerkopf Oberer Lückensensor Papierabdeckun Schwarzmarkierungs- und Einker bungssensor Papierhalterung STD Abdeckung Unterer Lückensensor - 7 - Ver. 1.02... - Seite 8 SLP-DX420B/DX423B Abdeckung für Endlospapier Netzschalter oder externes Papier USB B-Type Cable Netzbuchse USB A-Type (WLAN Dongle) Etikettenabziehvorrichtung Autocutter (Option) (Option) Externe Papierzufuhr (Option) - 8 - Ver. 1.02...
-
Seite 9: Installation Und Gebrauch
SLP-DX420B/DX423B 3. Installation und Gebrauch 3-1 Anschluss an die Stromquelle Verbinden Sie den Drucker mit der Stromquelle (siehe Abbildungen unten). Netzschalter Netzadapter Netzkabel 1) Schalten Sie den Stromschalter des Druckers aus. 2) Überprüfen Sie, ob die Spannung des Netzadapters mit der Spannung der Stromquelle übereinstimmt. -
Seite 10: Anschluss Des Schnittstellenkabels
SLP-DX420B/DX423B 3-2 Anschluss des Schnittstellenkabels 3-2-1 Bluetooth Modell Verbinden Sie das Schnittstellenkabel (siehe unten). Dieser Drucker unterstützt die folgenden Standards für Schnittstellenkommunikation. - USB-A-Kabel (WLAN-Dongle) - USB-B- Kabel USB B Type Kabel USB A-Type (WLAN Dongle) 1) Schalten Sie den Stromschalter des Druckers aus. -
Seite 11: Papier Einlegen
SLP-DX420B/DX423B 3-3 Papier einlegen 1) Öffnen Sie die Papierabdeckung. 2) Spreizen Sie die Papierhalterung und führen Sie das Papier wie gezeigt ein. Papierabdeckung Papierhalterung 3) Ziehen Sie am Papier, sodass dieses vorne am Drucker herausreicht. Schieben Sie das Papier unter beide Papierführungen. -
Seite 12: Taste Und Led
SLP-DX420B/DX423B 3-4 Taste und LED 3-4-1 Tasten Taste Druckerstat Zuführu Druckerbetriebs us vor Betriebsprozedur modus Pause Betrieb Abbrech • Einschalten bei gedrückter Ausgeschal Selbsttest-Drucker Drücken Taste. (Taste halten, bis modus. Drucker Selbsttest startet) Druckbereit • Leicht drücken und Drücken Zuführungsmodus schaft gleich wieder loslassen. - Seite 13 SLP-DX420B/DX423B 3-4-2 LED-Anzeige für diverse Druckerstati LED 1 LED 2 Druckerstatus Statu Statu Farbe Farbe Druckbereitschaft Grün Grün Druckbereitschaftsmodus smodus Papierstau Orange Fehlermodus (Lücke/Schwarzmarkierung nicht erkannt) Grün Blinkt Fehlermodus Überhitzung des Druckkopfes Blinkt Fehlermodus Papierabdeckung offen Orange Blinkt Fehlermodus Kein Papier...
-
Seite 14: Testdruck
Handbuch nach. 3-5-2 Drucken mithilfe eines Etikettendesignprogramms Installationsdateien und Handbücher für Etikettendesignprogramm finden Sie auf der offiziellen BIXOLON-Website. (http://www.bixolon.com) Über die Installation des Etikettendesignprogramm und das Drucken einer Testseite schlagen Sie bitte im Handbuch nach. - 14 -... -
Seite 15: Selbsttest
SLP-DX420B/DX423B 4. Selbsttest Beim Selbsttest wird überprüft, ob der Drucker Probleme hat. - Firmware-Version, Druckerkonfiguration, Prüfmuster für Druckqualität und Informationen über die Konfiguration von Peripheriegeräten, usw. Der Selbsttest kann nur durchgeführt werden, wenn die Druckeroption „Etiketten abziehen“ aktiviert ist. Sollte der Drucker nicht einwandfrei funktionieren, wenden Sie sich bitte an einen autorisierten Händler. -
Seite 16: Detaillierte Merkmale
SLP-DX420B/DX423B 5. Detaillierte Merkmale 5-1 Druckereinstellungen über das Dienstprogramm Es können diverse Druckereinstellungen über das Dienstprogramm für Druckereinstellungen (Unified Label Utility-II) geändert werden. Die folgenden Funktionen können unter Verwendung des Dienstprogramms eingesetzt werden. 1) Einstellungen für die serielle Kommunikation Handshake, Stoppbit, Datenbit, Parität, Baud-Rate etc. können eingestellt werden. -
Seite 17: Einzelplatz-Konfigurationsmodus
SLP-DX420B/DX423B 5-2 Einzelplatz-Konfigurationsmodus Über Tasten und LEDs können diverse Modi ausgeführt werden. 5-2-1 So starten Sie den Einzelplatz-Konfigurationsmodus • Der Druckermodus wird auf „Druckereinstellmodus“ eingerichtet, wenn die Taste „ Pause“ im Druckerbereitschaftsmodus für mindestens zwei Sekunden gedrückt wi • Beide LEDs leuchten dann orangefarben und der Drucker wird in den Einzelplat z-Konfigurationsmodus geschaltet •... -
Seite 18: Pause/Abbruch
SLP-DX420B/DX423B 5-3 Pause/Abbruch Beim Ausdrucken mehrseitiger Aufträge kann der Druckvorgang mithilfe der Tasten Pause und Abbruch vorübergehend angehalten bzw. ganz abgebrochen werden. Pause/Fortsetzen des Drucks Druck abbrechen/Bereitschaft 5-3-1 Funktion Pause/Fortsetzen 1) Drücken Sie während des Drucks von Etiketten die Taste „Pause“. -
Seite 19: Medienkalibrierung
Papier nachführt, wenn ein spezieller Papiertyp verwendet wird. Führen Sie in diesem Fall die Funktion der automatischen Kalibrierung durch, damit der Drucker die Lücke erkennt. BIXOLON-Drucker bieten diverse Methoden zur Medienkalibrierung an. So können unterschiedliche Spezialpapiere erfasst werden. 5-4-1 Informationen zur Medienkalibrierung •... -
Seite 20: Intelligente Medienerkennung
SLP-DX420B/DX423B 5-5 Intelligente Medienerkennung • Der Drucker führt diese Funktion falls notwendig ohne Benutzereingabe durch und die Medienkonfiguration kann über die Funktion der intelligenten Medienerkennung f ür die meisten Druckerpapiere durchgeführt werden. • Papiere mit Lücken und Schwarzmarkierungen können ohne separate Einrichtung erkannt werden. -
Seite 21: Automatische Kalibrierung Der Schwarzmarkierung
SLP-DX420B/DX423B 5-7 Automatische Kalibrierung der Schwarzmarkierung Verwenden Sie diesen Modus, wenn das Papier über die Funktion der intelligenten Medienerkennung nicht richtig erkannt wird. Drucker führt Papier nach und kalibriert den Schwarzmarkierungssensor automatisch. Der Drucker geht in den Fehlermodus über, wenn die Papiererkennung nach einer Zuführung von bis zu einem Meter Papier fehlschlägt. -
Seite 22: Manueller Kalibriermodus
Kalibrierung durchgeführt wurde. Die Sensorparameter können einzeln mit dem vom Hersteller angebotenen Dienstprogramm kalibriert werden. Die Installationsdateien und Handbücher finden Sie auf der offiziellen BIXOLON-Website. (http://www.bixolon.com) Bitte achten Sie darauf, dass der Drucker angeschlossen ist, und führen Sie das Dienstprogramm aus. -
Seite 23: Modus „Abdeckung Offen
SLP-DX420B/DX423B 5-9 Modus „Abdeckung offen“ 1. Über den Modus „Abdeckung offen“ • Der Druckbereich liegt eventuell außerhalb des Papiers, wenn das Papier nicht i n der richtigen Druckposition liegt, wenn die Abdeckung geöffnet und geschlossen wurde. • Der Drucker wird in den Modus „Abdeckung offen“ statt in den Druckbereitschaft smodus geschaltet, wenn die Abdeckung geschlossen ist, um dieses Problem zu vermeiden. -
Seite 24: Zurückstellen Auf Die Werkseinstellungen
SLP-DX420B/DX423B 5-11 Zurückstellen auf die Werkseinstellungen Über diese Funktion werden die Druckereinrichtungen auf die standardmäßigen Werk seinstellungen zurückgesetzt. 5-11-1 So setzen Sie den Drucker zurück 1) Drücken Sie die Taste „Pause“ im Druckbereitschaftsmodus zwei Sekunden lang. 2) Beide LEDs leuchten dann orangefarben und der Drucker wird in den Einzelpla tz-Konfigurationsmodus geschaltet 3) Drücken Sie die Taste „Feed“... - Seite 25 SLP-DX420B/DX423B 3) Nehmen Sie ein Blatt Etikettenpapier und legen Sie es ein (siehe Abbildung unten). Entnehmen 4) Schließen Sie die Abdeckung der Etikettenabziehvorrichtung. 5) Schließen Sie die Papierabdeckung, bis ein klickendes Geräusch zu vernehmen ist. 6) Schalten Sie den Drucker aus und wieder ein.
-
Seite 26: Benutzung Von Endlospapier
SLP-DX420B/DX423B 5-13 Benutzung von Endlospapier Das Papier kann dem Drucker von außen wie folgt zugeführt werden. 5-13-1 Vorbereitung des Druckers Entfernen Sie die hintere Abdeckung der Papierzufuhr auf der Rückseite des Druckers mit einem Messer oder einem anderen Schneidwerkzeug. ※ ACHTUNG - (Achten Sie darauf, dass Sie sich nicht an den Händen und/oder anderen Körperteilen... -
Seite 27: Autocutter (Option)
SLP-DX420B/DX423B 5-14 Autocutter (Option) Für die automatische Papierschneidefunktion sind Produkte mit Autocutter verfügbar. Der Autocutter kann per Befehl gesteuert werden. Die Standardeinstellung kann über das Dienstprogramm „Unified Label Utility-II“ geändert werden. ※ Das Papier wird genauso eingelegt wie bei einem Drucker ohne Autocutter. -
Seite 28: Echtzeituhr (Option)
SLP-DX420B/DX423B 5-15 Echtzeituhr (Option) Über die Funktion der Echtzeituhr können Zeit und Datum auf das Etikett gedruckt werden. Das Datum und die Zeit können im Drucker über die Unified Label Utility-II eingerichtet werden. Wenn der Drucker häufig eine falsche Zeit oder ein falsches Datum angibt, kann dies an einer schwachen oder verbrauchten Batterie liegen. -
Seite 29: Bluetooth-Verbindung (Ios, Android)
SLP-DX420B/DX423B 6. Bluetooth-Verbindung (iOS, Android) Die Inhalte dieses Kapitels über die Bluetooth-Verbindung enthalten Informationen üb er die Verbindung von Bluetooth- kompatiblen Geräten mit dem Drucker. 6-1 Sicherheitshinweise - Um den Drucker über Bluetooth mit einem anderen Gerät zu verbinden, dürf en die Geräte nicht weiter als 100 m voneinander entfernt sein. - Seite 30 SLP-DX420B/DX423B 3) Wählen Sie den anzuschließenden 4) Geben Sie die PIN ein. Drucker aus. (Standard: 0000). SLP-DX420B 5) Wählen Sie „Pair“ (Paaren) 6) Bluetooth-Kommunikation verfügbar. oder „OK“ aus. - 30 - Ver. 1.02...
-
Seite 31: Ssp-Modus-Einrichtung
SLP-DX420B/DX423B 6-3 SSP-Modus-Einrichtung Secure Simple Pairing (SSP), eine Funktion der Bluetooth® Core Version 2.1, wurde entwickelt, um zwei wichtige Themen anzugehen: Sicherheit und Einfachheit des Ve rbindungsvorgangs. Der SSP-Modus (SSP: Secure Simple Pairing) kann über den Einzelplatz-Konfiguratio nsmodus aktiviert werden. -
Seite 32: Ssp-Modus-Prüfung
SLP-DX420B/DX423B 6-4 SSP-Modus-Prüfung 1) Binden Sie die „Druckerkonfigurationsinfo“ über den Einzelplatz- Konfigurationsmodus ein. 2) SSP-Modus ist aktiviert, wenn über den „BT-SSP-Modus“ die Angabe „SSP- Modus“ gedruckt wird. 3) SSP-Modus ist deaktiviert, wenn über den „BT-SSP-Modus“ die Angabe „Pinco de-Modus“ gedruckt wird. -
Seite 33: Reinigen Des Druckkopfes
SLP-DX420B/DX423B 7. Reinigen des Druckkopfes Die Druckqualität kann durch Staub, Fremdkörper, Klebstoffe oder sonstige auf dem Druckkopf oder im Druckergehäuse angesammelte Verschmutzungen gemindert werden. Falls der Druckkopf verschmutzt ist, diesen folgendermaßen reinigen: ※ ACHTUNG - Vor dem Reinigen muss der Drucker ausgeschaltet werden. -
Seite 34: Reinigen Von Sensoren, Papierwalze Und/Oder Papierführung
SLP-DX420B/DX423B 7-2 Reinigen von Sensoren, Papierwalze und/oder Papierführung 1) Öffnen Sie die Papierabdeckung und entnehmen Sie das Papier. 2) Wischen Sie Staub oder Fremdkörper mit einem trockenen Tuch oder Wattestäbchen 3) Befeuchten Sie das Tuch bzw. Wattestäbchen mit medizinischem Alkohol und wischen Sie damit klebrige Fremdkörper oder sonstige Verschmutzungen ab. -
Seite 35: Anhang
Druckmethode Direkter Thermodruck SLP-DX420B: 203 dpi (8 Dots/mm) Punktdichte SLP-DX423B: 300 dpi (11.8 Dots/mm) Drucker SLP-DX420B: Max. 108 mm (max. 4,25 Zoll) Druckbreite SLP-DX423B: Max. 105,7 mm (max. 4,16 Zoll) Druckgesch SLP-DX420B: Max. 178 mm/Sekunde (max. 7 ips) windigkeit SLP-DX423B: Max. 127 mm/Sekunde (max. 5 ips) - Seite 36 BIXOLON Co., Ltd. The information contained herein is designed only for use with this BIXOLON product. BIXOLON is not responsible for any direct or indirect damages, arising from or related to use of this information.
-
Seite 37: Compliance Information
SLP-DX420B/DX423B Compliance information This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) This device must accept any interference received, including interference that may cause undesired operation.
