Beim Bestätigen des Niederdruckalarms mit
OFF-65-ENTER wird die blinkende Meldung ausgeblendet,
jedoch erscheint der Buchstabe „P" in der rechten oberen
Bildschirmecke (siehe FOTO 7D). Die AutoDome gibt diese
Warnung so lange aus, bis das Niederdruckproblem korrigiert ist.

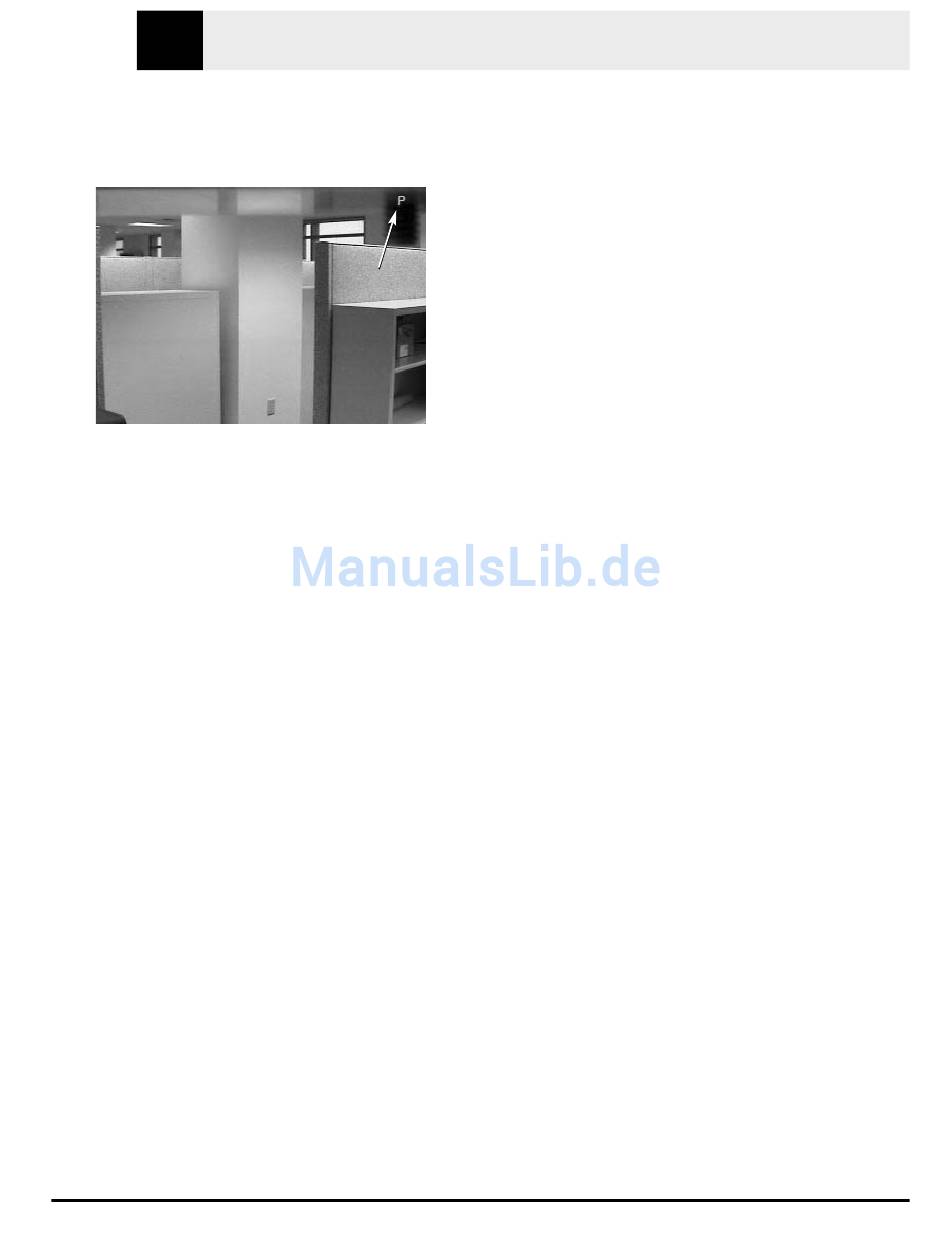

Foto 7D Niederdruckalarm (fortgesetzt)
7.3 Alarm-Relaisausgang
Der Alarm-Relaisausgang lässt sich entweder von Hand
aktivieren oder wird ausgelöst, wenn es zu einem Alarm
kommt. Für die Zeitdauer, die der Relaisausgang aktiviert bleibt,
stehen drei Optionen zur Verfügung. Diese sind:
1 Follow input (Nach Eingang): Diese Option imitiert den
Alarmstatus. Der Relaisausgang bleibt aktiv, solange der
Alarmeingang aktiv ist.
2 Latched (Verriegelt): Der Relaisausgang wird beim
Auslösen des Alarms aktiviert und bleibt aktiv, bis der
Befehl OFF-65-ENTER zwei Mal eingegeben wurde. Bei
der ersten Eingabe wird der Alarm bestätigt und das
Onscreen-Display ausgeblendet (falls es für die
Bildschirmdarstellung aktiviert war). Bei der zweiten
Eingabe wird der Alarm gelöscht und das Relais
zurückgesetzt.
3 Zeitdauer festlegen. Die Zeitdauer kann zwischen
1 Sekunde und 10 Minuten auf eine beliebige Länge
eingestellt werden. Das zweimalige Eingeben des Befehls
OFF-65-ENTER deaktiviert das Relais, selbst wenn die
eingestellte Zeitdauer noch nicht verstrichen ist.
Diese Optionen sind auch unter „Advanced Menu" (Erweitertes
Menü) in ABSCHNITT 12 aufgeführt.
Zur manuellen Aktivierung des Relaisausgangs über einen
Bosch-Tastaturcontroller wird die Sequenz ON-65-ENTER
verwendet. Zum Deaktivieren benutzt man OFF-65-ENTER.
© 2004 Bosch Security Systems
Die Funktion von OFF–65-ENTER ist verschieden, wenn
der Relaisausgang von einem Alarmeingang ausgelöst wurde.
Sobald der Alarmeingang aktiviert wird, wird auch sofort
der Relaisausgang aktiviert. Wenn man den Alarm mit
OFF-65-ENTER zum ersten Mal bestätigt, wird der
Relaisausgang NICHT deaktiviert. Er bleibt für die im Menü
gewählte Periode aktiv. Gibt man dagegen OFF-65-ENTER ein
zweites Mal ein, wird der Relaisausgang unabhängig von der im
Menü gewählten Periode sofort deaktiviert. Dies dient zur
Außerkraftsetzung des Alarms, aber der Relaisausgang wird
nicht wieder aktiviert, bis der Alarm gelöscht wurde und ein
Druck niedrig
neuer Alarmzustand eintritt.
Beispiel: Die Parameter für Alarm 1 lauten NORMALLY OPEN
(Normal offen), GO TO SHOT 1 (zu Aufnahme 1), OSD ON
(Onscreen-Display ein), der Ausgang wird von Eingang
1 für den Zeitraum von 1 Minute ausgelöst und ist mit dem
Alarmeingang eines Digitalrecorders (DVR) verbunden.
Wenn der externe Kontakt geschlossen wird, geht die
AutoDome zu Aufnahme 1, die Meldung ALARM erscheint
blinkend auf dem Bildschirm und der Relaisausgang wird
aktiviert, sodass der Digitalrecorder mit seiner Aufnahme
beginnt. Die Eingabe von OFF-65-ENTER würde zwar die
ALARM-Meldung ausblenden und den Buchstaben „A" in
der rechten oberen Bildschirmecke einblenden, aber der
Relaisausgang bliebe auch weiterhin aktiviert und der DVR
würde weiterhin aufzeichnen. Nach 30 Sekunden ist der
Alarmeingang immer noch aktiv. Ein wiederholtes Drücken von
OFF-65-ENTER deaktiviert den Relaisausgang und stoppt den
DVR. Der Buchstabe „A" wird weiterhin so lange angezeigt, bis
sich der Status des Alarmkontakts ändert.
