Zum Fortfahren auf FOCUS drücken. Nun wird die
Zoomposition der AutoDome eingestellt, um mit dem
Joystick letzte Einstellungen an Maske und abgedecktem
Bereich vornehmen zu können. ABBILDUNG 5E zeigt das
Beispiel einer Maske.

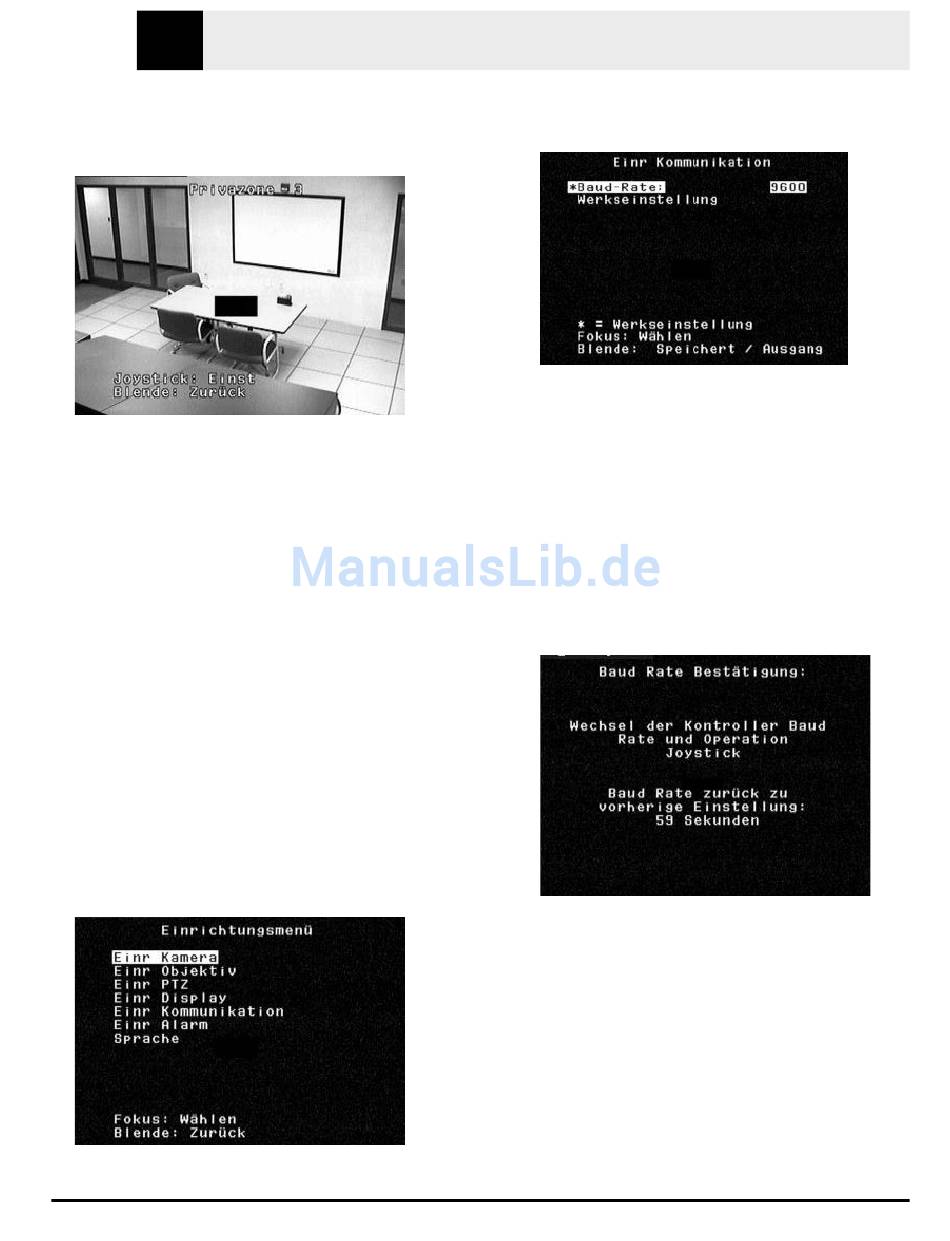

Abbildung5E Maske einstellen
7.
Nach der Feineinstellung der Maske eine der IRIS-Tasten
drücken, um das Menü zu schließen und die aktuelle
Maske zu speichern. Bildfeldumfassend schwenken,
neigen und zoomen, um sicherzustellen, dass die Maske
den gewünschten Bereich ordnungsgemäß abdeckt.
ABSCHNITT 6
ÄNDERN DER
KOMMUNIKATIONSEINSTELLUNGEN
FÜR RS-232, RS-485 ODER BILINX™
Wenn die AutoDome über RS-232 oder RS-485 gesteuert wird,
lässt sich die Baudrate folgendermaßen ändern:
1.
Das von der Kamera ausgegebene Videosignal auf einem
Monitor darstellen. Den Befehl OFF-90-ENTER über
einen passenden Tastaturcontroller eingeben und die
AutoDome-Menüs auf diese Weise freigeben.
Oben auf dem Bildschirm erscheint kurzzeitig die
Meldung COMMAND:UNLOCKED.
2.
Mit Hilfe des Befehls ON-46-ENTER das Menü SETUP
(Einrichten) aufrufen. Der Hauptbildschirm dieses
Menüs ist nachstehend dargestellt dargestellt:
Abbildung 6A Camera Setup (Kamera einstellen)
© 2004 Bosch Security Systems
3.
Mit Hilfe des Joysticks die Menüoption
COMMUNICATION SETUP (Kommunikation
einstellen) hervorheben und auf dem Tastaturcontroller
FOCUS drücken.
Abbildung 6B Communication Setup
(Kommunikation einstellen)
4.
FOCUS so lange drücken und loslassen, bis die
gewünschte Baudrate angezeigt wird. Anschließend IRIS
drücken, um die Einstellung zu sichern und das Menü zu
schließen.
5.
Auf dem Bildschirm erscheint eine Countdown-Meldung,
die dazu auffordert, die Änderung der Baudrate zu
bestätigen. Wird innerhalb von
60 Sekunden die Baudrate des Controllers geändert und
der Joystick in eine beliebige Richtung bewegt, führt dies
zur Sicherung und Aktivierung der Baudrate. Bei
Nichtbewegen des Joysticks wird die Änderung verworfen
und die vorherige Baudrate wieder aktiviert.
Abbildung 6C Bestätigung der Baudrate
Die AutoDome-Versionen 5.10 und höher können mit Hilfe von
BILINX direkt über COAX kommunizieren. BILINX-
Datenkommunikation lässt sich deaktivieren, indem man im
Menü OFF wählt.
1.
Mit Hilfe des Joysticks die Menüoption BILINX
hervorheben und auf dem Tastaturcontroller FOCUS
drücken. Die Auswahl wird auf OFF gestellt und BILINX-
Daten sind deaktiviert.
2.
Anschließend IRIS drücken, um die Einstellung zu
sichern und das Menü zu schließen.
HINWEIS: Weitere Informationen darüber, wie sich BILINX
zum Konfigurieren der Kamera einsetzen lässt, finden Sie in der
Beschreibung des Konfigurationstools. Teile-Nr. VP-CFGSFT.
Abschnitt 6
Seite 13 von 33
