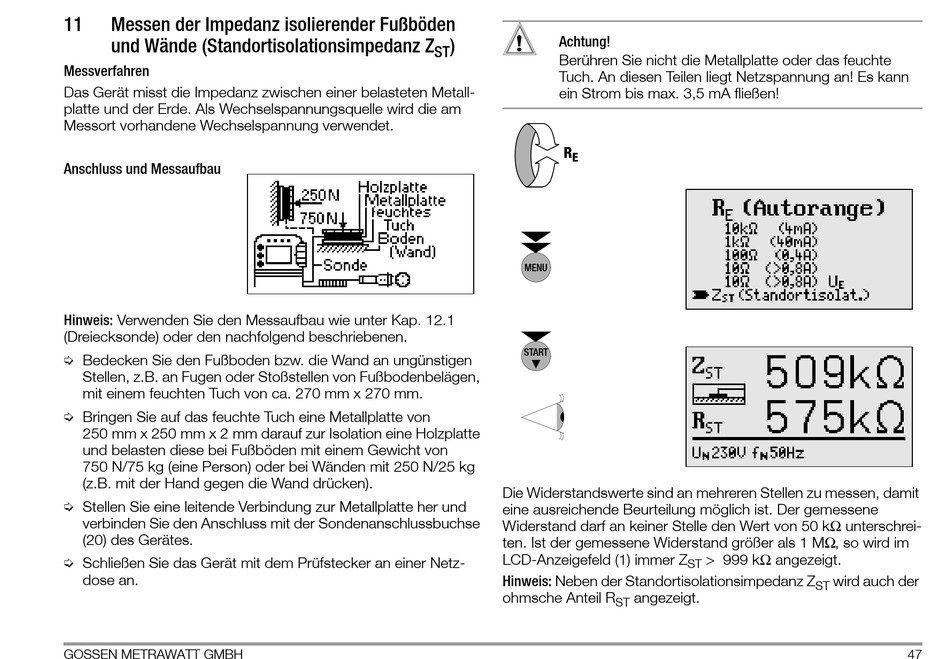

Messen der Impedanz isolierender Fußböden
und Wände (Standortisolationsimpedanz Z
Messverfahren
Das Gerät misst die Impedanz zwischen einer belasteten Metall-
platte und der Erde. Als Wechselspannungsquelle wird die am
Messort vorhandene Wechselspannung verwendet.
Anschluss und Messaufbau
Hinweis: Verwenden Sie den Messaufbau wie unter Kap. 12.1
(Dreiecksonde) oder den nachfolgend beschriebenen.
! Bedecken Sie den Fußboden bzw. die Wand an ungünstigen
Stellen, z.B. an Fugen oder Stoßstellen von Fußbodenbelägen,
mit einem feuchten Tuch von ca. 270 mm x 270 mm.
! Bringen Sie auf das feuchte Tuch eine Metallplatte von
250 mm x 250 mm x 2 mm darauf zur Isolation eine Holzplatte
und belasten diese bei Fußböden mit einem Gewicht von
750 N/75 kg (eine Person) oder bei Wänden mit 250 N/25 kg
(z.B. mit der Hand gegen die Wand drücken).
! Stellen Sie eine leitende Verbindung zur Metallplatte her und
verbinden Sie den Anschluss mit der Sondenanschlussbuchse
(20) des Gerätes.
! Schließen Sie das Gerät mit dem Prüfstecker an einer Netz-
dose an.
GOSSEN METRAWATT GMBH
!
Achtung!
)
ST
Berühren Sie nicht die Metallplatte oder das feuchte
Tuch. An diesen Teilen liegt Netzspannung an! Es kann
ein Strom bis max. 3,5 mA fließen!
R
E
MENU
START
Die Widerstandswerte sind an mehreren Stellen zu messen, damit
eine ausreichende Beurteilung möglich ist. Der gemessene
Widerstand darf an keiner Stelle den Wert von 50 kΩ unterschrei-
ten. Ist der gemessene Widerstand größer als 1 MΩ, so wird im
LCD-Anzeigefeld (1) immer Z
Hinweis: Neben der Standortisolationsimpedanz Z
ohmsche Anteil R
> 999 kΩ angezeigt.
ST
angezeigt.
ST
wird auch der
ST
