I
10 mA
∆N
I
30 mA
∆N
MENU
START

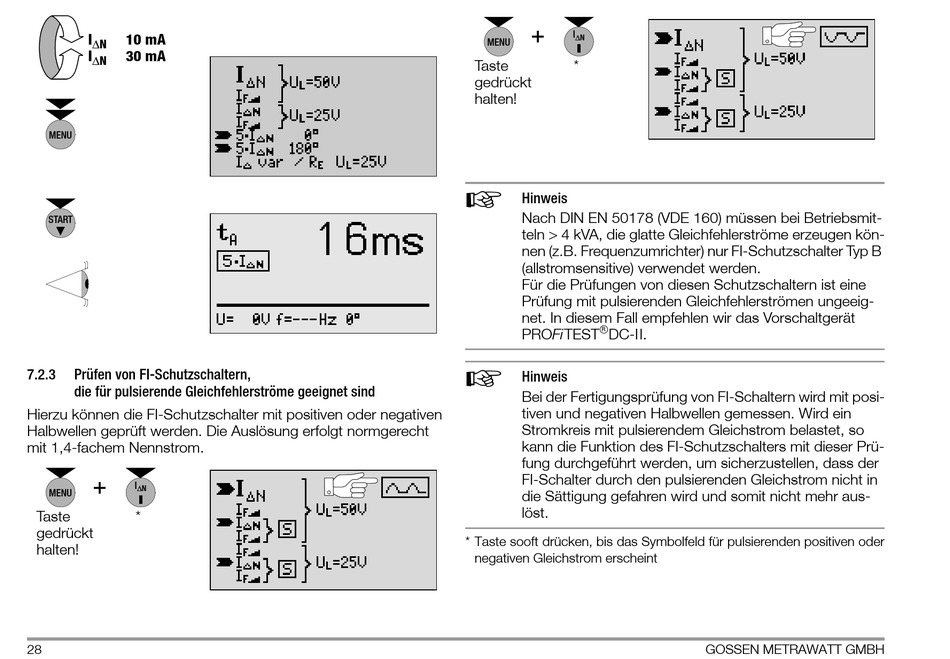

7.2.3
Prüfen von FI-Schutzschaltern,
die für pulsierende Gleichfehlerströme geeignet sind
Hierzu können die FI-Schutzschalter mit positiven oder negativen
Halbwellen geprüft werden. Die Auslösung erfolgt normgerecht
mit 1,4-fachem Nennstrom.
+
I
∆N
MENU
Taste
*
gedrückt
halten!
28
+
I
∆N
MENU
Taste
*
gedrückt
halten!
☞
Hinweis
Nach DIN EN 50178 (VDE 160) müssen bei Betriebsmit-
teln > 4 kVA, die glatte Gleichfehlerströme erzeugen kön-
nen (z.B. Frequenzumrichter) nur FI-Schutzschalter Typ B
(allstromsensitive) verwendet werden.
Für die Prüfungen von diesen Schutzschaltern ist eine
Prüfung mit pulsierenden Gleichfehlerströmen ungeeig-
net. In diesem Fall empfehlen wir das Vorschaltgerät
PROFiTEST
DC-II.
☞
Hinweis
Bei der Fertigungsprüfung von FI-Schaltern wird mit posi-
tiven und negativen Halbwellen gemessen. Wird ein
Stromkreis mit pulsierendem Gleichstrom belastet, so
kann die Funktion des FI-Schutzschalters mit dieser Prü-
fung durchgeführt werden, um sicherzustellen, dass der
FI-Schalter durch den pulsierenden Gleichstrom nicht in
die Sättigung gefahren wird und somit nicht mehr aus-
löst.
* Taste sooft drücken, bis das Symbolfeld für pulsierenden positiven oder
negativen Gleichstrom erscheint
GOSSEN METRAWATT GMBH
