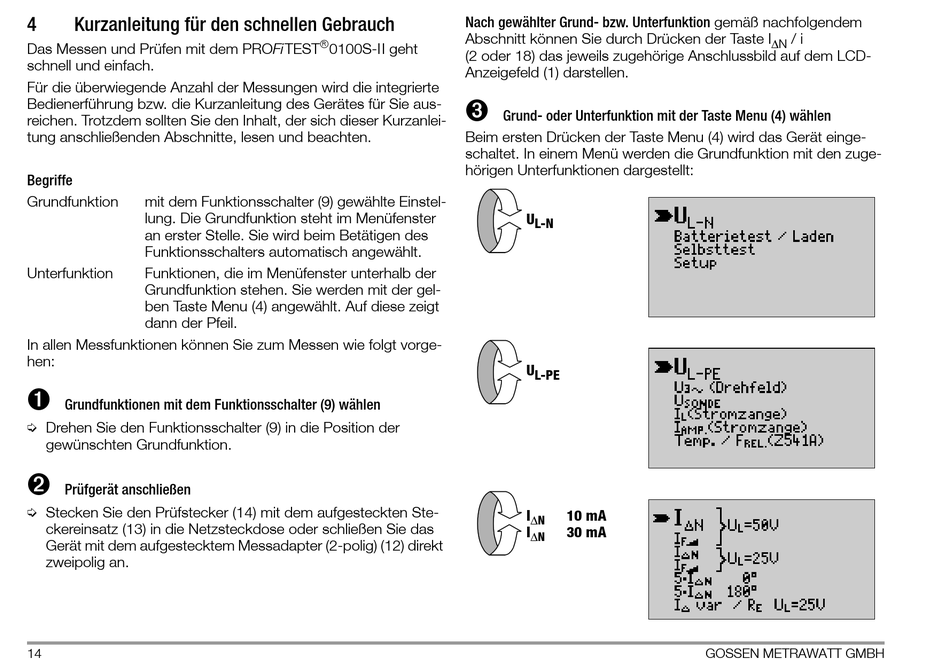

Kurzanleitung für den schnellen Gebrauch
Das Messen und Prüfen mit dem PROFiTEST
schnell und einfach.
Für die überwiegende Anzahl der Messungen wird die integrierte
Bedienerführung bzw. die Kurzanleitung des Gerätes für Sie aus-
reichen. Trotzdem sollten Sie den Inhalt, der sich dieser Kurzanlei-
tung anschließenden Abschnitte, lesen und beachten.
Begriffe
Grundfunktion
mit dem Funktionsschalter (9) gewählte Einstel-
lung. Die Grundfunktion steht im Menüfenster
an erster Stelle. Sie wird beim Betätigen des
Funktionsschalters automatisch angewählt.
Unterfunktion
Funktionen, die im Menüfenster unterhalb der
Grundfunktion stehen. Sie werden mit der gel-
ben Taste Menu (4) angewählt. Auf diese zeigt
dann der Pfeil.
In allen Messfunktionen können Sie zum Messen wie folgt vorge-
hen:
➊
Grundfunktionen mit dem Funktionsschalter (9) wählen
! Drehen Sie den Funktionsschalter (9) in die Position der
gewünschten Grundfunktion.
➋
Prüfgerät anschließen
! Stecken Sie den Prüfstecker (14) mit dem aufgesteckten Ste-
ckereinsatz (13) in die Netzsteckdose oder schließen Sie das
Gerät mit dem aufgestecktem Messadapter (2-polig) (12) direkt
zweipolig an.
14
Nach gewählter Grund- bzw. Unterfunktion gemäß nachfolgendem
Abschnitt können Sie durch Drücken der Taste I
0100S-II geht
(2 oder 18) das jeweils zugehörige Anschlussbild auf dem LCD-
Anzeigefeld (1) darstellen.
➌
Beim ersten Drücken der Taste Menu (4) wird das Gerät einge-
schaltet. In einem Menü werden die Grundfunktion mit den zuge-
hörigen Unterfunktionen dargestellt:
Grund- oder Unterfunktion mit der Taste Menu (4) wählen
U
L-N
U
L-PE
I
10 mA
∆N
I
30 mA
∆N
/ i
∆N
