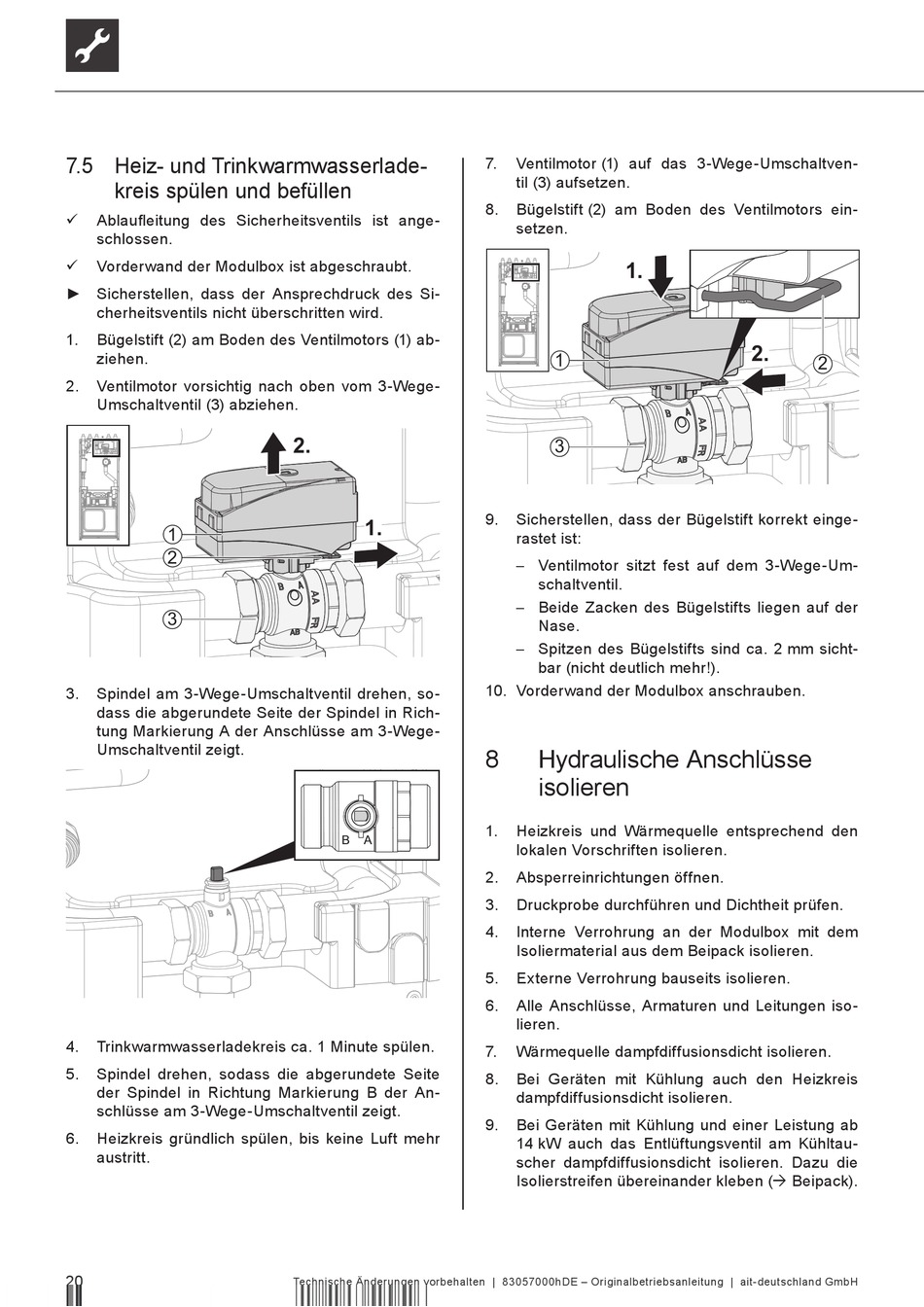

7.5 Heiz- und Trinkwarmwasserlade-
kreis spülen und befüllen
Ablaufleitung des Sicherheitsventils ist ange-
schlossen.
Vorderwand der Modulbox ist abgeschraubt.
► Sicherstellen, dass der Ansprechdruck des Si-
cherheitsventils nicht überschritten wird.
1.
Bügelstift (2) am Boden des Ventilmotors (1) ab-
ziehen.
2.
Ventilmotor vorsichtig nach oben vom 3-Wege-
Umschaltventil (3) abziehen.
1
2
3
3.
Spindel am 3-Wege-Umschaltventil drehen, so-
dass die abgerundete Seite der Spindel in Rich-
tung Markierung A der Anschlüsse am 3-Wege-
Umschaltventil zeigt.
4.
Trinkwarmwasserladekreis ca. 1 Minute spülen.
5.
Spindel drehen, sodass die abgerundete Seite
der Spindel in Richtung Markierung B der An-
schlüsse am 3-Wege-Umschaltventil zeigt.
6.
Heizkreis gründlich spülen, bis keine Luft mehr
austritt.
20
2.
1.
B
A
Technische Änderungen vorbehalten | 83057000hDE – Originalbetriebsanleitung | ait-deutschland GmbH
7.
Ventilmotor (1) auf das 3-Wege-Umschaltven-
til (3) aufsetzen.
8.
Bügelstift (2) am Boden des Ventilmotors ein-
setzen.
1.
1
3
9.
Sicherstellen, dass der Bügelstift korrekt einge-
rastet ist:
– Ventilmotor sitzt fest auf dem 3-Wege-Um-
schaltventil.
– Beide Zacken des Bügelstifts liegen auf der
Nase.
– Spitzen des Bügelstifts sind ca. 2 mm sicht-
bar (nicht deutlich mehr!).
10. Vorderwand der Modulbox anschrauben.
8
Hydraulische Anschlüsse
isolieren
1.
Heizkreis und Wärmequelle entsprechend den
lokalen Vorschriften isolieren.
2.
Absperreinrichtungen öffnen.
3.
Druckprobe durchführen und Dichtheit prüfen.
4.
Interne Verrohrung an der Modulbox mit dem
Isoliermaterial aus dem Beipack isolieren.
5.
Externe Verrohrung bauseits isolieren.
6.
Alle Anschlüsse, Armaturen und Leitungen iso-
lieren.
7.
Wärmequelle dampfdiffusionsdicht isolieren.
8.
Bei Geräten mit Kühlung auch den Heizkreis
dampfdiffusionsdicht isolieren.
9.
Bei Geräten mit Kühlung und einer Leistung ab
14 kW auch das Entlüftungsventil am Kühltau-
scher dampfdiffusionsdicht isolieren. Dazu die
Isolierstreifen übereinander kleben ( Beipack).
2.
2
