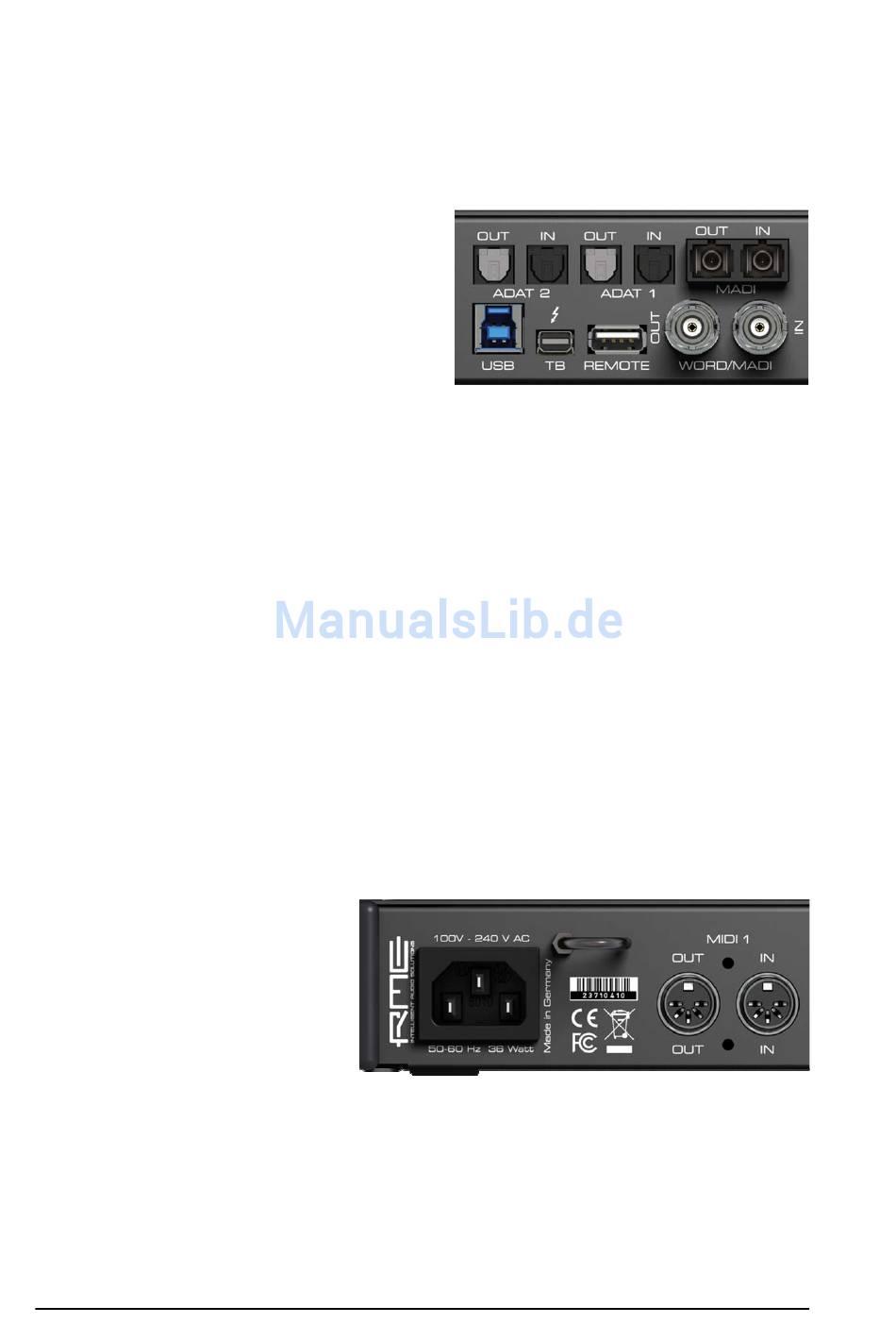

Auf der Rückseite des Fireface UFX+ befinden sich weitere acht analoge Ein- und Ausgänge,
der Netzanschluss, sowie sämtliche digitalen Ein- und Ausgänge:
Balanced Line Level Inputs. 8 symmetrische analoge Eingänge per 6,3 mm Stereo-
Klinkenbuchsen.
Balanced Line Level Outputs. 8 symmetrische analoge Ausgänge, sechs per 6,3 mm Stereo-
Klinkenbuchse, zwei per XLR.
AES/EBU
I/O.
XLR.
Das
Fireface
UFX+
akzeptiert alle üblichen Digitalquellen, sowohl
SPDIF als auch AES/EBU.
MADI I/O optical: Standard optischer MADI
Anschluss (SC).
Word Clock I/O. BNC. Im Settingsdialog, Input
Options, kann der Eingang intern mit 75 Ohm
terminiert werden.
MADI I/O koaxial: Die BNC-Buchsen können nach Umschaltung im Settingsdialog jeweils als
Word Clock oder koaxialer MADI Eingang dienen.
ADAT1 I/O. TOSLINK. Standard ADAT optical Port, 8 Kanäle.
ADAT2 I/O. TOSLINK. Standard ADAT optical Port, 8 Kanäle. Kann nach Umschaltung im Set-
tingsdialog auch als optischer SPDIF Ein- und Ausgang genutzt werden.
Remote. Anschluss für die optionale Fernbedienung ARC USB, wenn das UFX+ im Stand-
Alone und Class Compliant Modus benutzt wird. Dieser Port funktioniert aber auch alternativ
zum Anschluss der ARC USB an den Computer.
Thunderbolt. Thunderbolt Port zum Anschluss an kompatible Computer.
USB 3.0. USB-Buchse zum Anschluss an den Computer. Kompatibel mit USB 2.0 (keine MADI
Aufnahme/Wiedergabekanäle, aber alle 30 anderen I/Os).
MIDI I/O 1. Zwei 5-polige DIN-Buchsen als MIDI Ein- und Ausgang.
Haken. Dient zur Fixierung und Sicherung der Anschlusskabel. Einfach vor dem Einstecken
durch den Haken führen.
Kaltgerätestecker
für
Netzan-
schluss. Das interne Hi-Performance
Schaltnetzteil arbeitet im Bereich 100
V bis 240 V AC, und bietet dabei
einen hohen Wirkungsgrad. Es ist
kurzschlusssicher, besitzt ein inte-
griertes Netzfilter, regelt Netzspan-
nungsschwankungen vollständig aus,
unterdrückt Netzstörungen, und ist
dabei komplett brummfrei.
Bedienungsanleitung Fireface UFX+ © RME
