Lesen Sie vor der Verwendung unserer Produkte
diese Bedienungsanleitung sorgfältig durch und
machen Sie sich mit der korrekten Handhabung des
Geräts vertraut.
H1153542-51,226HS75-99,DE.indd 1
H1153542-51,226HS75-99,DE.indd 1

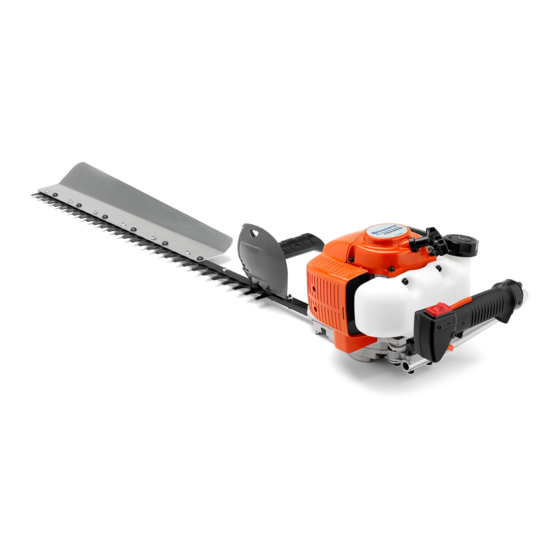

Bedienungsanleitung
WARNUNG
226HS75S
226HS99S
Deutsch
115 35 42-51
2010-11-08 17.37
2010-11-08 17.37
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Husqvarna 226HS75S
Inhaltszusammenfassung für Husqvarna 226HS75S
- Seite 1 Bedienungsanleitung WARNUNG 226HS75S Lesen Sie vor der Verwendung unserer Produkte diese Bedienungsanleitung sorgfältig durch und machen Sie sich mit der korrekten Handhabung des 226HS99S Geräts vertraut. Deutsch 115 35 42-51 H1153542-51,226HS75-99,DE.indd 1 H1153542-51,226HS75-99,DE.indd 1 2010-11-08 17.37 2010-11-08 17.37...
- Seite 2 H1153542-51,226HS75-99,DE.indd 2 H1153542-51,226HS75-99,DE.indd 2 2010-11-08 17.37 2010-11-08 17.37...
-
Seite 3: Eg-Konformitätserklärung
Die Husqvarna AB, SE-561 82 Huskvarna, Schweden, Tel. +46-36-146500, erklärt hiermit, dass die Heckenscheren Husqvarna 226HS75S und 226HS99S mit den Seriennummern ab Baujahr 2010 (die Jahreszahl wird im Klartext auf dem Typenschild angegeben, mitsamt einer nachfolgenden Seriennummer) den Vorschriften der RICHTLINIE DES RATES entsprechen: •... -
Seite 4: Inhaltsverzeichnis
Deutsch Inhalt Symbole am Gerät ••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• 5 Einleitung ••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• 5 SEHR GEEHRTER KUNDE! ••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• 5 Sicherheit ••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• 6 SICHERHEIT ZUERST ••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• 6 WARNHINWEISE IN DER BEDIENUNGSANLEITUNG •••••••••••••••••••••••••••••••••••••••••••••• 6 Warnschilder an der Maschine ••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• 6 SYMBOLE •••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• 6 Was ist was? ••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• 7 Technische Daten •••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••... -
Seite 5: Symbole Am Gerät
Besitzer bitte auch die Bedienungsanleitung aus. Vielen Dank, dass Sie sich für ein Husqvarna-Produkt entschieden haben. Die Husqvarna AB arbeitet ständig an der Weiterentwicklung ihrer Produkte und behält sich daher das Recht auf Änderungen ohne vorherige Ankündigung, z. B. von Form und Aussehen, vor. -
Seite 6: Sicherheit
Deutsch Sicherheit WARNHINWEISE IN DER SICHERHEIT ZUERST BEDIENUNGSANLEITUNG In dieser Bedienungsanleitung befinden sich Warnhinweise, WARNUNG die mit dem Symbol gekennzeichnet sind. Diese Dieses Symbol weist auf Anweisungen hin, die zur beziehen sich auf besonders kritische Gefahrenpunkte. Vermeidung von Unfällen unbedingt befolgt werden Um schwere Verletzungen zu vermeiden, müssen die müssen, die zu schweren Verletzungen oder Tod entsprechenden Sicherheitsanweisungen sorgfältig... -
Seite 7: Was Ist Was
Deutsch Was ist was? WAS IST WAS? 1 Bedienungsanleitung 12 Chokehebel 2 Schmiernippel 13 Gashebel 3 Getriebegehäuse 14 Stoppschalter 4 Messer 15 Luftfilterdeckel 5 Messerschutz 16 Steckschlüssel 6 Vorderer Handgriff 17 Inbusschlüssel 7 Motordeckel (Zylinderdeckel) 18 Maulschlüssel 8 Starthandgriff 19 Transportschutz 9 Tankdeckel 20 Grasfangbox 10 Kraftstofftank... -
Seite 8: Technische Daten
Deutsch Technische Daten TECHNISCHE DATEN 226HS75S 226HS99S Motor Motortyp Luftgekühlter 2-Takt-Benzinmotor Luftgekühlter 2-Takt-Benzinmotor Hubraum, cm 23,6 23,6 Bohrung, mm Hublänge, mm Leerlaufdrehzahl, U/min 3000±200 3000±200 Leistung, kW/U/min 0,85/8000 0,85/8000 Zündanlage Zündkerze NGK CMR7H NGK CMR7H Elektrodenabstand, mm 0,6-0,7 0,6-0,7 Kraftstoff- und Schmiersystem Kraftstoff Benzin/Öl-Gemisch (50 : 1) -
Seite 9: Sicherer Betrieb
Deutsch Sicherer Betrieb VOR DEM STARTEN ZU BEACHTEN: PERSÖNLICHE SCHUTZAUSRÜSTUNG WICHTIG 1. D I E S E S G E R ÄT K A N N S C H W E R E V E R L E T Z U N G E N 1. -
Seite 10: Arbeitsplan
Gashebel bis zum Anschlag zurückgeschoben wurde, muss der Motor abgestellt und das Gerät einem Schwellung auftritt, suchen Sie einen Arzt auf, bevor Husqvarna-Kundendienst zur Reparatur übergeben die Beschwerden schlimmer werden. werden. 2. Um Lärmbelästigung zu verhindern, sollte das Gerät im Allgemeinen nur werktags zwischen 8.00 und... -
Seite 11: Falls Sich Jemand Nähert
Sicherer Betrieb 7. Die Schneidausrüstung kontrollieren. Niemals mit UMGANG MIT KRAFTSTOFF stumpfen, gesprungenen oder beschädigten Messern 1. Der Motor des Husqvarna-Geräts läuft mit einem arbeiten. Kraftstoffgemisch, das leicht entflammbares Benzin 8. Vermindern Sie die Brandgefahr durch Entfernen von Schmutz, Blättern und überschüssigen Schmiermitteln, z. -
Seite 12: Kraftstoff
Gemischs ein erhöhtes Risiko eines verfrühten Kolbenanfressens besteht. • Die Motoren von Husqvarna sind mit Öl geschmiert, das 5. Auf die Außenseite des Behälters ist eine k lare über eine besondere Formel für die Verwendung mit Kennzeichnung anzubringen, damit der Behälter nicht mit... -
Seite 13: Betrieb
Deutsch Betrieb MOTOR ANLASSEN WICHTIG • Das Starterseil nicht ganz bis zum Ende durchziehen und 1. Kraftstoff in den Kraftstoffbehälter einfüllen und den nicht durch Loslassen des Knaufs zurückschnellen lassen. Tankdeckel sorgfältig verschließen. Dies kann Probleme beim Starten zur Folge haben. 2. -
Seite 14: Leerlaufdrehzahl Einstellen
Motor warm laufen lassen. Vertikaler Schnitt: • Bei Verwendung der mit einseitigem Messer ausge- statteten Heckenschere Modell 226HS75S/226HS99S, (1) Luftfilterelement immer Bewegung von unten nach oben. • Die Leerlauf-Einstellschraube ist so eingestellt, dass zwischen Leerlaufdrehzahl und Einkuppeldrehzahl ein guter Sicherheitsspielraum besteht. -
Seite 15: Wartung
Die Zündkerze reinigen und den Zündkerzenspalt vollständig trocknen lassen. Sollte das Element defekt überprüfen. Zum Austausch ausschließlich von oder geschrumpft sein, ist es durch ein neues zu ersetzen. Husqvarna empfohlene Zündkerzen verwenden. (1) Luftfilterelement 0.6 ~ 0.7 mm • ZÜNDKERZENTYP: NGK CMR7H ODER CHAMPION RZ7C. -
Seite 16: Kühllufteinlassöffnung
Deutsch Wartung KÜHLLUFTEINLASSÖFFNUNG Die Schneiden prüfen und mit einer flachen Feile schärfen. Punkt: WARNUNG 1. Die Endkante scharf halten. • Zylinder, Schalldämpfer oder Zündkerze niemals 2. Die Rückseite abrunden. unmittelbar nach dem Abschalten des Motors mit den 3. Nicht mit Wasser schleifen. bloßen Händen berühren. -
Seite 17: Gashebelsperre
Deutsch Wartung GASHEBELSPERRE SCHALLDÄMPFER WARNUNG • Bei defekter Sicherheitsarretierung den Betrieb einstellen. • Den Schalldämpfer regelmäßig auf lose Befestigungs- • Die Sicherheitsarretierung dient dazu, eine unbeabsichtigte elemente, Beschädigung oder Korrosion überprüfen. Bei Betätigung des Gashebels zu verhindern. Während Sie Anzeichen von Undichtigkeiten in der Abgasanlage das die Sicherheitsarretierung gedrückt halten, können Sie Gerät nicht mehr verwenden und umgehend reparieren den Gashebel betätigen. -
Seite 18: Aufbewahrung
Deutsch Aufbewahrung 1. Vor der Langzeitaufbewahrung die Messerbalken zur Vermeidung von Rost mit Spezialschmiermittel schmieren, Teile-Nr. 531 00 75-12 (UL21). 2. Den Kraftstofftank leeren und den Deckel wieder anbringen. Kraftstoff im Freien und fern von offener Flamme in einen zugelassenen Behälter ablassen. 3.
