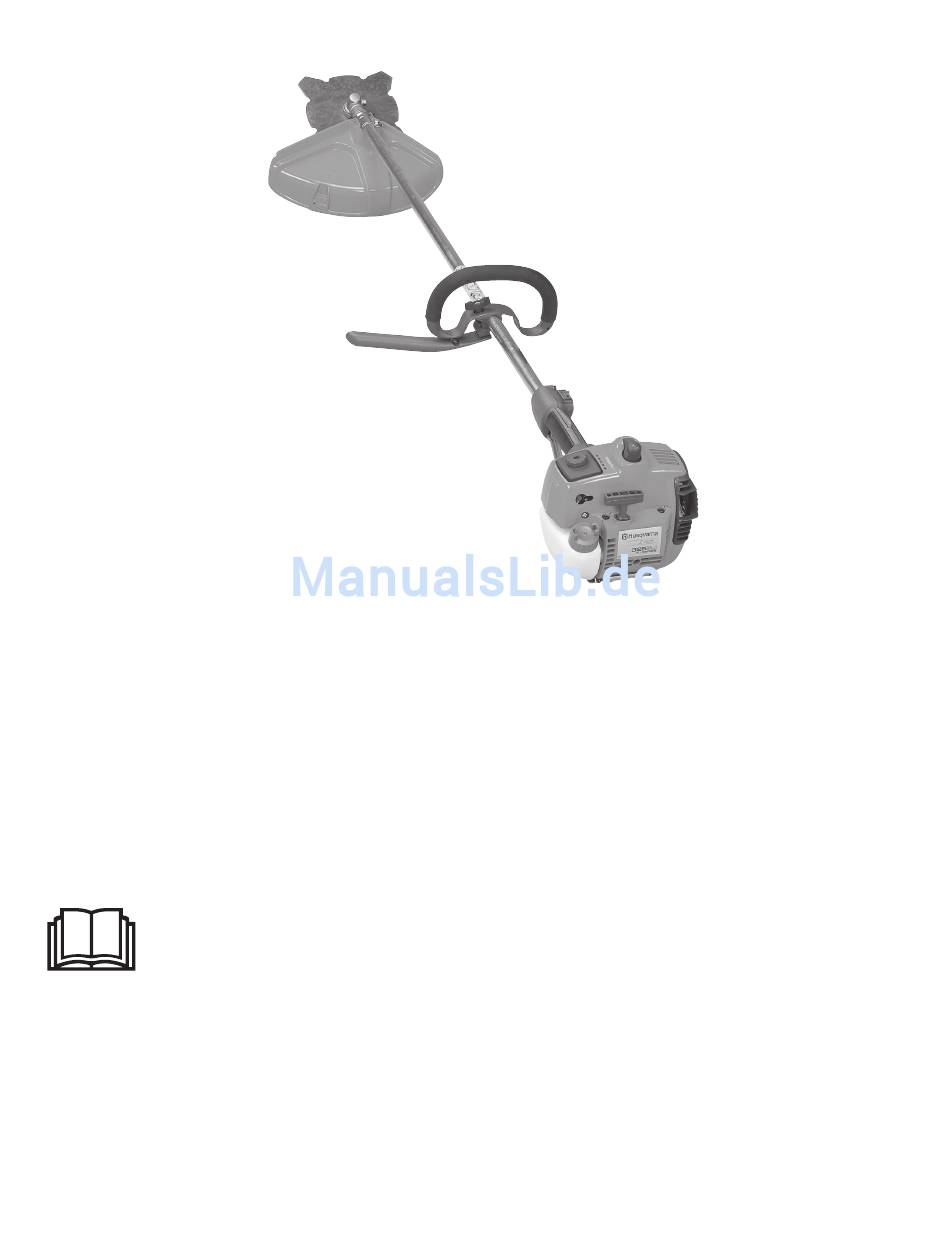

- Seite 1 325RJ X-SERIES Bedienungsanweisung Die Bedienungsanweisung sorgfältig durchlesen und sich mit dem Inhalt vertraut machen, bevor das Gerät in Betrieb genommen wird. 101 91 73-51...
-
Seite 2: Erklärung Der Symbole
ERKLÄRUNG DER SYMBOLE Symbole • Immer zugelassene WARNUNG! Freischneider, Motor- Schutzhandschuhe tragen. sensen und Trimmer können gefährlich sein! Durch unsachgemäße oder nachlässige Handhabung können schwere Verletzungen oder sogar • Rutschfeste und stabile Stiefel tödliche Unfälle von Anwendern oder tragen. anderen Personen verursacht werden. Die Bedienungsanweisung sorgfältig durchlesen und sich mit dem Inhalt •... -
Seite 3: Inhaltsverzeichnis
INHALT Die Husqvarna AB arbeitet ständig an der Weiterentwicklung Inhaltsverzeichnis ihrer Produkte. Das Recht auf Änderungen z. B. von Form und Aussehen behalten wir uns daher ohne vorherige Ankündigung vor. ERKLÄRUNG DER SYMBOLE Symbole ................2 INHALT Inhaltsverzeichnis ..............3... -
Seite 4: Sicherheitsvorschriften
SICHERHEITSVORSCHRIFTEN Persönliche Schutzausrüstung Sicherheitsausrüstung des Geräts WICHTIGE INFORMATION In diesem Abschnitt wird die Sicherheitsaurüstung des Geräts • Falsch oder nachlässig angewendete sowie deren Funktion, Kontrolle und Wartung beschrieben (im Freischneider, Motorsensen und Trimmer sind Kaptitel ”Was ist was?” können Sie nachlesen, wo sich diese gefährliche Geräte, die schwere Verletzungen oder Teile an Ihrem Gerät befinden). -
Seite 5: Schutz Für Die Schneidausrüstung
SICHERHEITSVORSCHRIFTEN 3. Schutz für die 4. Vibrations- Schneidausrüstung dämpfungs- Dieser Schutz sorgt dafür, system daß keine losen Gegenstände Dieses Gerät ist mit einem zum Anwender Vibrationsdämpfungssystem hochgeschleudert werden. ausgestattet, das konstruiert Der Schutz verhindert auch, wurde, um eine möglichst daß der Anwender mit der vibrationsarme und Schneidausrüstung in angenehme Benutzung zu... - Seite 6 SICHERHEITSVORSCHRIFTEN 5. Schalldämpfer 6. Schneidaus- Der Schalldämpfer sorgt für rüstung einen möglichst niedrigen 1) Grasklinge und Schallpegel und für das Grasmesser sind für Ableiten der Abgase vom das Mähen von Anwender weg. Mit Katalysa- dichtem hohen Gras tor ausgestattete vorgesehen. Schalldämpfer reduzieren zudem den Schadstoffgehalt der Abgase.
-
Seite 7: Kontrolle, Wartung Und Service Der Sicherheitsausrüstung Des Geräts
SICHERHEITSVORSCHRIFTEN Kontrolle, Wartung und Service der 2. Stoppschalter • Den Motor starten und Sicherheitsausrüstung des Geräts kontrollieren, ob er ausgeht, wenn der WICHTIGE INFORMATION Stoppschalter in • Alle Service- und Reparaturarbeiten setzen eine Stopposition geführt Spezialausbildung voraus. wird. • Dies gilt besonders für die Sicherheitsaus- 3. - Seite 8 SICHERHEITSVORSCHRIFTEN 6. Schneidausrüstung 7. Gegenmutter • Bei der Montage die In diesem Abschnitt wird behandelt, wie Sie durch korrekte Hand vor Verletzungen Wartung sowie durch Benutzung der richtigen schützen, beim Anziehen Schneidausrüstung: mit dem Hülsenschlüssel • die Rückstoßbereitschaft des Geräts reduzieren den Klingenschutz als •...
-
Seite 9: Schneidausrüstung
SICHERHEITSVORSCHRIFTEN Schneidausrüstung • Im allgemeinen erfordert ein kleineres Gerät kleine Trimmerköpfe und umgekehrt, da der Motor beim Mähen mit Faden diesen radial vom Trimmerkopf WICHTIGE INFORMATION herausschleudern und dabei auch den Widerstand des zu In diesem Abschnitt wird behandelt, wie Sie durch mähenden Grases überwinden muß. -
Seite 10: Allgemeine Sicherheitsvorschriften
SICHERHEITSVORSCHRIFTEN Allgemeine Sicherheitsvorschriften Sicherheit beim Umgang mit Kraftstoff • Verwenden Sie einen WICHTIGE INFORMATION • Das Gerät ist nur für das Trimmen von Gras konstruiert. Kraftstoffbehälter mit • Die Motoreinheit darf als Antriebsquelle nur für die Überfüllungsschutz. im Kapitel ”Technische Daten” empfohlenen •... -
Seite 11: Allgemeine Arbeitsanweisungen
SICHERHEITSVORSCHRIFTEN Allgemeine Arbeitsanweisungen Grundlegende Arbeitstechnik WICHTIGE INFORMATION • Nach jedem Arbeitsmoment den Motor im Leerlauf • Dieser Abschnitt behandelt grundlegende laufenlassen. Längerer Betrieb bei hoher Drehzahl ohne Sicherheitsregeln für die Arbeit mit einem Trim- mer. Belastung (d. h. ohne den Widerstand, den die Schneidausrüstung beim Trimmen ausübt) kann schwere •... -
Seite 12: Rasentrimmen Mit Trimmerkopf Und Kunststoffmesser
SICHERHEITSVORSCHRIFTEN Mähen Rasentrimmen mit • Ein Trimmer ist das Trimmerkopf und optimale Gerät zum Kunststoffmesser Mähen an Stellen, die mit einem gewöhnlichen Trimmen Rasenmäher schwer • Den Trimmerkopf zugänglich sind. Beim direkt über die Erde Mähen den Faden halten und etwas parallel zur Erde halten. -
Seite 13: Was Ist Was
WAS IST WAS? ¥ ¢ Bestandteile des Trimmers 16. Kupplungsgehäuse 1. Trimmerkopf 17. Handgriffeinstellung 2. Einfüllöffnung für Schmiermittel 18. Gegenmutter 3. Winkelgetriebe 19. Stützflansch 4. Spritzschutz 20. Mitnehmer 5. Führungsrohr 21. Schlüssel für Klingenmutter 6. Loophandgriff 22. Gebrauchsanweisung 7. Gashebel 23. -
Seite 14: Montage
MONTAGE Montage des J-Handgriffs Montage von Spritzschutz und Trimmerkopf Superauto II • Den Loophandgriff auf das Führungsrohr • Den für die Arbeit mit klemmen. Bitte dem Trimmer beachten, daß der bestimmten Schutz (A) Loophandgriff zwischen montieren. Den Schutz den Pfeilmarkierungen am Führungsrohr am Führungsrohr einhaken und mit 1... -
Seite 15: Montage Von Kombischutz, Grasklinge Und Grasmesser
MONTAGE Montage von Kombischutz, Montage sonstiger Grasklinge und Grasmesser Schutzausführungen und Schneidausrüstungen • Den Klingenschutz (A) an seiner Halterung am • Den für die Arbeit mit Führungsrohr einhaken dem Trimmer und mit 1 Schraube bestimmten Schutz (A) fixieren. ACHTUNG! montieren. Den Schutz Den empfohlenen am Führungsrohr Klingenschutz... -
Seite 16: Umgang Mit Kraftstoff
Kraftstoffbehälter noch einmal gründlich Zweitaktöl schütteln. Min. 3 m • Die optimale Leistung wird mit dem von HUSQVARNA (10 ft) speziell für Motorsägen und Freischneider entwickelten Zweitaktöl erhalten. Mischungsverhältnis: 1:50 (2%). • Wenn kein Husqvarna-Zweitaktöl zur Verfügung steht, kann ein anderes hochwertiges Zweitaktöl für luftgekühlte Gasolin Oil •... -
Seite 17: Start Und Stopp
START UND STOPP Kontrolle vor dem Start Kalter Motor ZÜNDUNG: Die folgenden Den Stoppschalter in Empfehlungen sind aus Startposition stellen. Sicherheitsgründen zu CHOKE: befolgen! Den Choke ziehen. KRAFTSTOFFPUMPE: • Die Klinge auf Risse hin Mehrmals auf die kontrollieren, besonders Gummiblase der am Zahnansatz und um Kraftstoffpumpe drücken, das Mittelloch herum. -
Seite 18: Vergaser
WARTUNG Vergaser Grundeinstellung • Beim Testlauf im Werk erhält der Vergaser seine Dieses Husqvarna-Produkt wurde gemäß den Vorgaben zur Grundeinstellung, die fetter ausfällt als die optimale Reduzierung schädlicher Abgase konstruiert und hergestellt. Einstellung und für die ersten Betriebsstunden Wenn der Motor 8-10 Tankfüllungen Kraftstoff verbraucht beizubehalten ist. -
Seite 19: Endeinstellung Der Leerlaufdrehzahl T
WARTUNG Niedrigeinstellung L Hocheinstellung H Durch Drehen von L im oder Die Hocheinstellung H entgegen dem Uhrzeigersinn beeinflußt Motorleistung, die höchste Leerlaufdrehzahl Drehzahl, Temperatur und ermitteln. Wenn diese Kraftstoffverbrauch. Eine feststeht, L um eine allzu magere H-Einstellung Vierteldrehung entgegen dem (zu weit eingeschraubt) ergibt Uhrzeigersinn drehen. -
Seite 20: Schalldämpfer
WARTUNG Schalldämpfer Kühlsystem ACHTUNG! Damit die Betriebs- Bestimmte Schalldämpfer sind mit Katalysator ausgestattet. temperatur so niedrig wie Die „Technischen Daten“ geben Auskunft darüber, ob Ihr Gerät möglich bleibt, ist der einen Katalysator hat. Motor mit einem Kühlsystem ausgestattet. Der Schalldämpfer hat die Das Kühlsystem besteht aus: Aufgabe, den Schallpegel zu 1. -
Seite 21: Luftfilter
Luftfilter einzuölen, siehe unter „Einölen des Risse kontrollieren. Luftfilters“. Den Spritzschutz Einölen des Luftfilters auswechseln, wenn er Ausschließlich Schäden oder Risse HUSQVARNA Filteröl aufweist. benutzen, Art.-Nr. 503 47 7. Den Trimmerkopf auf 73-01. Das Filteröl enthält Schäden und Lösungsmittel, damit es Rißbildung sich leicht im Filter kontrollieren. -
Seite 22: Wöchentliche Wartung
WARTUNG Monatliche Wartung Wöchentliche Wartung 1. Den Kraftstofftank 1. Startvorrichtung, Startseil reinigen. und Rückholfeder kontrollieren. 2. Den Vergaser von außen und den Bereich um ihn 2. Die Vibrationsdämpfer herum reinigen. auf evtl Schäden überprüfen. 3. Das Gebläserad und den Bereich um das Rad 3. -
Seite 23: Technische Daten
TECHNISCHE DATEN Technische Daten 325RJ-X Motor Hubraum, cm 24,5 Bohrung, mm Hub, mm Leerlaufdrehzahl, U/min 2 700 Empf. Höchstdrehzahl, U/min 11 000-11 700 Drehzahl der Ausgangsachse, U/min 8 014 Max. Motorleistung gem. ISO 8893 0,9 kW/9 000 U/min Katalysatorschalldämpfer Drehzahlgeregeltes Zündsystem Zündsystem Hersteller/Typ des Zündsystems Walbro MB 20... -
Seite 24: Eu-Konformitätserklärung
Wir, Husqvarna AB, S-561 82 Huskvarna, Schweden, Tel. +46-36-146500, erklären hiermit unsere alleinige Haftung dafür, daß die Freischneider der Modelle Husqvarna 325RJ-X auf die sich diese Erklärung bezieht, von den Seriennummern des Baujahrs 1998 an (die Jahreszahl wird im Klartext auf dem Typenschild angegeben, mitsamt einer nachfolgenden Seriennummer) den Vorschriften folgender RICHTLINIEN DES RATES entsprechen: - vom 14. - Seite 25 Super Auto II Super Auto II 1 " 4,0 m 15 cm ~2,0 m 6 " 6,5 ' 15 cm 6 " Deutsch –...
- Seite 26 Tri Cut >20mm >20mm 6 Nm X 10 – Deutsch...
- Seite 27 Trimmy H II 15 cm 6" 7,5 m ~ 3,7 m 15 cm 6" Deutsch –...
- Seite 28 Trimmy Hit “Click” 7,0 m 12 cm 5" ~ 3,5 m “Click” ~ 15 cm " 15 cm 6 " – Deutsch...
- Seite 29 Trimmy Hit Junior 5,75 m 15 cm 6" ~ 2,8 m 15 cm 6" 15 cm “Click” 6" Deutsch –...
- Seite 30 Trimmy Hit Pro 7,5 m 15 cm 6" ~ 3,7 m 15 cm 6" 15 cm “Click” 6" – Deutsch...
- Seite 31 Trimmy Hit VI 7,0 m 12 cm 5" ~ 3,5 m ~ 15 cm “Click” 15 cm Deutsch –...
- Seite 32 Trimmy SII 7,0 m 12 cm 5" ~ 3,5 m ~ 15 cm "Clic" 35-50 NM – Deutsch...
- Seite 33 Trimmy SII ~ 15 cm ~ 15 cm 502 26 04-01 502 25 56-01 502 25 53-01 729 53 27-71 (x3) 738 21 03-04 502 26 24-01 (x2) 740 43 14-00 502 26 03-01 502 25 52-01 502 26 01-01 735 31 19-00 502 27 07-01 502 26 86-01...
