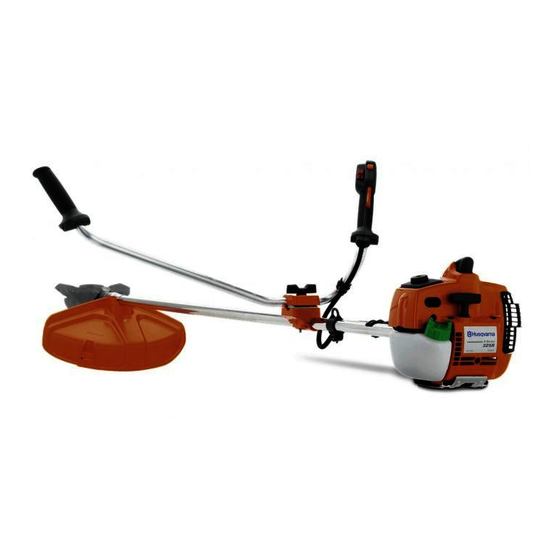

- Seite 1 Bedienungsanweisung 323R 325R X-SERIES 325RD X-SERIES Lesen Sie die Bedienungsanweisung sorgfältig durch und machen G G G G e e e e r r r r m m m m a a a a n n n n Sie sich mit dem Inhalt vertraut, bevor Sie das Gerät benutzen.
-
Seite 2: Symbolerklärung
SYMBOLERKLÄRUNG Symbole Nur für nichtmetallische, flexible Schneidausrüstungen bestimmt, d. h. für Trimmerköpfe mit Trimmerfäden. WARNUNG! Durch nachlässige oder falsche Handhabung können schwere Verletzungen oder tödliche Unfälle von Anwendern oder anderen Personen verursacht werden. Umweltbelastende Geräuschemissionen gemäß der Richtlinie der Europäischen Lesen Sie die Bedienungsanweisung Gemeinschaft. -
Seite 3: Inhaltsverzeichnis
Inhalt Vor dem Start ist Folgendes zu beachten: SYMBOLERKLÄRUNG Symbole ............... Die Husqvarna AB arbeitet ständig an der Weiterentwicklung INHALT ihrer Produkte und behält sich daher das Recht auf Inhalt ................Änderungen ohne vorherige Ankündigung, z. B. von Form und Aussehen, vor. -
Seite 4: Sicherheitsvorschriften
SICHERHEITSVORSCHRIFTEN Persönliche Schutzausrüstung KLEIDUNG Kleidung aus reißfestem Material wählen und nicht zu weite Kleidungsstücke tragen, die sich leicht im Unterholz WICHTIG! Bei der Benutzung des Gerätes muss die verfangen können. Stets kräftige lange Hosen tragen. Keinen vorgeschriebene persönliche Schutzausrüstung Schmuck, kurze Hosen oder Sandalen tragen und nicht angewendet werden. -
Seite 5: Schutz Für Die Schneidausrüstung
SICHERHEITSVORSCHRIFTEN Schutz für die Schneidausrüstung Schnellverschluss Vorn befindet sich ein leicht erreichbarer Schnellverschluss Dieser Schutz soll verhindern, dass lose Gegenstände zum als Sicherheitsausstattung, falls der Motor in Brand gerät Anwender hochgeschleudert werden. Der Schutz verhindert oder eine andere Situation entsteht, in der man sich von auch, dass der Anwender mit der Schneidausrüstung in Gerät und Tragegurt frei machen muss. -
Seite 6: Kontrolle, Wartung Und Service Der Sicherheitsausrüstung Des Gerätes
SICHERHEITSVORSCHRIFTEN Schneidausrüstung • Die Gashebelsperre eindrücken und kontrollieren, ob sie in die Ausgangsstellung zurückkehrt, wenn sie Die Sägeklinge ist zum Sägen von baumartigen Gehölzen losgelassen wird. bestimmt. Grasklinge und Grasmesser sind für das Mähen von dichtem hohen Gras vorgesehen. • Kontrollieren, ob Gashebel und Gashebelsperre mit dem dazugehörigen Rückzugfedersystem leicht funktionieren. - Seite 7 SICHERHEITSVORSCHRIFTEN Schutz für die Schneidausrüstung der Motor heiß, was schwere Motorschäden zur Folge haben kann. Niemals einen Schalldämpfer mit defektem Funkenfängernetz verwenden. • Kontrollieren, ob der Schutz unbeschädigt und frei von Rissbildungen ist. • Den Schutz auswechseln, wenn er Schlägen ausgesetzt war oder Risse aufweist.
-
Seite 8: Schneidausrüstung
SICHERHEITSVORSCHRIFTEN Schnellverschluss Schneidausrüstung Kontrollieren, ob die Riemen des Tragegurtes richtig liegen. Wenn Tragegurt und Gerät angepasst sind, kontrollieren, ob WICHTIG! der Schnellverschluss des Tragegurts funktioniert. Dieser Abschnitt beschreibt, wie man durch vorschriftsmäßige Wartung und Anwendung der richtigen Schneidausrüstung: Verringert die Rückschlagneigung des Gerätes. Erreicht eine maximale Schneidleistung. - Seite 9 SICHERHEITSVORSCHRIFTEN Arbeitsschritt ist in diesem Falle vor dem Feilen mit der • Die Lebensdauer des Fadens lässt sich verlängern, Rundfeile auszuführen. Das Feilen der Oberseite muss an indem man ihn für ein paar Tage in Wasser legt. Dadurch allen Zähnen gleichmäßig ausgeführt werden. wird der Faden steifer und hält länger.
-
Seite 10: Allgemeine Sicherheitsvorschriften
SICHERHEITSVORSCHRIFTEN Allgemeine Sicherheitsvorschriften • Bei der Arbeit auf die Umgebung achten und sicherstellen, dass weder Menschen noch Tiere mit der Schneidausrüstung in Berührung kommen können. WICHTIG! • Das Gerät auf die Erde legen, darauf achten, dass keine Zweige oder Steine in der Nähe der Schneidausrüstung Das Gerät ist nur für das Grastrimmen, Grasfreischneiden liegen. -
Seite 11: Allgemeine Arbeitsvorschriften
SICHERHEITSVORSCHRIFTEN Transport und Aufbewahrung ACHTUNG! Das Gerät niemals benutzen, wenn nicht die Möglichkeit besteht, im Falle eines Unfalls Hilfe • Das Gerät und den Kraftstoff so transportieren und herbeizurufen. aufbewahren, dass bei eventuellen Undichtigkeiten 2 Vermeiden Sie es, das Gerät bei schlechtem Wetter zu entweichende Dämpfe oder Kraftstoff nicht mit Funken benutzen. -
Seite 12: Grundlegende Arbeitstechnik
SICHERHEITSVORSCHRIFTEN Gleichmäßige Schulterbelastung • Grasmesser oder Grasklinge werden zum Grasfreischneiden benutzt. Durch eine gute Anpassung von Tragegurt und Gerät wird die Arbeit wesentlich erleichtert. Den Tragegurt auf die optimale Arbeitsstellung einstellen. Die Seitenriemen so spannen, dass die Last gleichmäßig auf beide Schultern verteilt wird. •... -
Seite 13: Gestrüppfreischneiden Mit Sägeklinge
SICHERHEITSVORSCHRIFTEN Gestrüppfreischneiden mit Sägeklinge • Wird die Klinge beim Mähen etwas nach links geneigt, bleibt der Grasschnitt in einer Bahn liegen, was das Aufsammeln z. B. durch Harken erleichtert. • Bemühen Sie sich, rhythmisch zu arbeiten. Mit gespreizten Beinen stehen Sie am sichersten. Nach der •... -
Seite 14: Grastrimmen Mit Trimmerkopf
SICHERHEITSVORSCHRIFTEN Grastrimmen mit Trimmerkopf Mähen Trimmen • Ein Trimmer ist das optimale Gerät zum Mähen an Stellen, die mit einem gewöhnlichen Rasenmäher schwer zugänglich sind. Beim Mähen den Faden parallel zur Erde • Den Trimmerkopf direkt über die Erde halten und etwas halten. -
Seite 15: Was Ist Was
WAS IST WAS? Was ist was am Freischneider? 1 Klinge 17 Handgriffeinstellung 2 Einfüllöffnung für Schmiermittel, winkelgetriebe 18 Gegenmutter 3 Winkelgetriebe 19 Stützflansch 4 Schutz für die Schneidausrüstung 20 Stützkappe 5 Führungsrohr 21 Mitnehmer 6 Lenker 22 Trimmerkopf 7 Gashebel 23 Schlüssel für die Klingenmutter 8 Stoppschalter 24 Bedienungsanweisung... -
Seite 16: Montage
MONTAGE Montage des Lenkers Montage von Klinge und Trimmerkopf • Die Schraube am hinteren Teil des Gashandgriffs demontieren. • Bei der Montage der Schneidausrüstung ist es äußerst • Den Gashandgriff auf den rechten Teil des Lenkers wichtig, dass die Führung des Mitnehmers/Stützflansches aufschieben (siehe Abbildung). -
Seite 17: Montage Von Klingenschutz Und Sägeklinge
MONTAGE • Den Sperrstift (C) in das Loch stecken, so dass die Achse • Klinge (D) und Stützflansch (F) an der Abtriebswelle fixiert ist. platzieren. • Klinge (D), Stützkappe (E) und Stützflansch (F) an der • Die Mutter (G) montieren. Die Mutter ist mit einem Abtriebswelle montieren. -
Seite 18: Montage Von Trimmerschutz Und Trimmerkopf Superauto Ii 1
MONTAGE Montage von Trimmerschutz und • Das Unterteil (K) des Trimmerkopfs auf den Deckel (I) aufdrücken, wobei die Sperrhaken im Deckel in die Trimmerkopf Superauto II 1” Aussparungen im Unterteil eingreifen müssen. • Die Demontage erfolgt in umgekehrter Reihenfolge. Montage sonstiger Schutzausführungen und Schneidausrüstungen •... -
Seite 19: Anpassung Von Tragegurt Und Freischneider
MONTAGE Anpassung von Tragegurt und Die richtige Höhe Freischneider Den Schulterriemen so einstellen, dass die Schneidausrüstung parallel zum Boden hängt. WARNUNG! Der Freischneider sollte bei der Arbeit immer am Tragegurt eingehakt werden. Andernfalls können Sie den Freischneider nicht sicher steuern und so sich selbst oder anderen Verletzungen zufügen. -
Seite 20: Umgang Mit Kraftstoff
Niemals bei laufendem Motor tanken. Den • Das beste Resultat und die beste Funktion wird mit Motor abstellen und vor dem Tanken einige HUSQVARNA Zweitaktöl erhalten, das speziell für unsere Minuten abkühlen lassen. Zweitaktmotoren entwickelt wurde. Mischungsverhältnis Den Tankdeckel stets vorsichtig öffnen, so 1:50 (2%). -
Seite 21: Starten Und Stoppen
STARTEN UND STOPPEN Kontrolle vor dem Start Starten und stoppen • Die Klinge auf Risse am Zahnansatz und um das Mittelloch herum kontrollieren. Die häufigste Ursache für WARNUNG! Das komplette Rissbildungen am Zahnansatz stellen beim Feilen Kupplungsgehäuse und das Führungsrohr entstandene scharfe Ecken oder die Anwendung der müssen montiert sein, bevor das Gerät Klinge in stumpfem Zustand dar. -
Seite 22: Für Gashandgriffe Mit Startgassperre Gilt
STARTEN UND STOPPEN Den Gerätekörper mit der linken Hand gegen den Boden TEILGASFUNKTION (RX, RXT, RDX): drücken (ACHTUNG! Nicht mit dem Fuß!). Mit der rechten Es besteht die Möglichkeit, den Motor mit dem Drehknopf an Hand den Starthandgriff fassen und das Startseil langsam der Seite des Gashandgriffs auf Teilgas einzustellen. -
Seite 23: Vergaser
ACHTUNG! Wenn die Schneidausrüstung sich im Leerlauf dreht, ist die T-Schraube gegen den Uhrzeigersinn zu drehen, bis die Schneidausrüstung stehenbleibt. Ihr Husqvarna-Produkt wurde gemäß Spezifikationen zur Reduzierung schädlicher Abgase konstruiert und hergestellt. Empf. Leerlaufdrehzahl 2700 U/min Wenn der Motor 8-10 Tankfüllungen Kraftstoff verbraucht hat, ist er eingefahren. -
Seite 24: Endeinstellung Der Leerlaufdrehzahl T
WARTUNG Endeinstellung der Leerlaufdrehzahl T ACHTUNG! Zur optimalen Einstellung des Vergasers sollte man sich an einen Fachhändler/eine Servicewerkstatt Wenn eine Anpassung erforderlich wird, die Leerlaufdrehzahl wenden, die über einen Drehzahlmesser verfügen. mit der Leerlaufschraube T einstellen. Die Schraube T zunächst im Uhrzeigersinn drehen, bis die Richtig eingestellter Vergaser Schneidausrüstung sich zu drehen beginnt. -
Seite 25: Schalldämpfer
Lassen Sie das Gerät bei Ihrem Fachhändler überprüfen. jedoch kontrolliert werden, ob das Getriebe zu 3/4 mit Fett Wenn das Netz verstopft ist, wird das Gerät überhitzt, was gefüllt ist. HUSQVARNA Spezialfett verwenden. Schäden an Zylinder und Kolben zur Folge hat. Das Schmiermittel im Getriebegehäuse braucht ACHTUNG! Das Gerät niemals benutzen, wenn sich der... -
Seite 26: Luftfilter
Luftfilter einzuölen. Siehe die Anweisungen unter der Überschrift Einölen des Luftfilters. Einölen des Luftfilters Ausschließlich HUSQVARNA Filteröl benutzen, Teile-Nr. 531 00 92-48. Das Filteröl enthält Lösungsmittel, damit es sich leicht gleichmäßig im Filter verteilen lässt. Daher Hautkontakt vermeiden. -
Seite 27: Feilen Von Grasmesser Und Grasklinge
WARTUNG Feilen von Grasmesser und Feilen der Sägeklinge Grasklinge WARNUNG! Durch eine falsche WARNUNG! Den Motor immer abstellen, Schneidausrüstung oder eine falsch gefeilte bevor irgendwelche Arbeiten an der Klinge erhöht sich die Rückschlaggefahr. Schneidausrüstung ausgeführt werden. Diese rotiert noch weiter, nachdem der •... -
Seite 28: Wartungsschema
WARTUNG Wartungsschema Wöchentliche Wartung Nachstehend folgen einige allgemeine 0,5 mm Wartungsanweisungen. Sollten Sie weitere Informationen brauchen, wenden Sie sich bitte an Ihre Servicewerkstatt. Tägliche Wartung 1 Die Startvorrichtung und ihr Startseil kontrollieren. 2 Die Vibrationsdämpfer auf Beschädigung überprüfen. 3 Die Zündkerze äußerlich reinigen. Die Zündkerze demontieren und den Elektrodenabstand prüfen. -
Seite 29: Technische Daten
TECHNISCHE DATEN Technische Daten Technische Daten 323R 325RX 325RDX Motor Hubraum, cm 24,5 24,5 24,5 Bohrung, mm 34,0 34,0 34,0 Hublänge, mm Leerlaufdrehzahl, U/min 2700 2700 2700 Empfohlene max. Drehzahl, unbelastet, U/min 11000-11700 11000-11700 11000-11700 Drehzahl der Abtriebswelle, U/min 8014... -
Seite 30: Eg-Konformitätserklärung
Fest EG-Konformitätserklärung (nur für Europa) Die Husqvarna AB, SE-561 82 Huskvarna, Schweden, Tel. +46-36-146500, erklärt hiermit, dass die Freischneider Husqvarna 325RX und 325RDXvon den Seriennummern des Baujahrs 2002 an (die Jahreszahl wird im Klartext auf dem Typenschild angegeben, mitsamt einer nachfolgenden Seriennummer) den Vorschriften der RICHTLINIE DES RATES entsprechen: vom 22. - Seite 31 Super Auto II Super Auto II 1 " 4,0 m 15 cm ~2,0 m 6 " 6,5 ' 15 cm 6 "...
- Seite 33 8,5 m 10 cm 4" 4,2 m "Clic" 15 cm 6"...
- Seite 34 4,25 m 4,25 m 15 cm 6" 15 cm 6" ´®z+H>/¶1(¨ ´®z+H>/¶1(¨...
- Seite 35 8,5 m 10 cm 4" 4,3 m "Clic" 15 cm 6"...
- Seite 36 1140301-51 ´®z+H>/¶1(¨ ´®z+H>/¶1(¨ 2004-06-17...
