10. Word Clock

10.1 Wordclock Ein- und Ausgang

SteadyClock garantiert exzellentes Verhalten in allen Clock-Modi. Aufgrund der effizienten Jit-
terunterdrückung kann der ADI-642 jegliches Clocksignal säubern, auffrischen, und als Refe-
renzclock am BNC-Ausgang bereitstellen (siehe Kapitel 14.5).
Eingang
Der mit Übertrager galvanisch getrennte Wordclockeingang des ADI-642 ist aktiv, wenn in der
Clock Sektion WCK gewählt wird. Das an der BNC-Buchse anliegende Signal kann Single,
Double oder Quad Speed sein, der ADI-642 stellt sich automatisch darauf ein. Sobald ein gülti-
ges Signal erkannt wird leuchtet die LED WCK konstant, ansonsten blinkt sie.
Dank RMEs Signal Adaptation Circuit arbeitet der Wordclockeingang selbst mit stark verform-
ten, DC-behafteten, zu kleinen oder mit Überschwingern versehenen Signalen korrekt. Dank
automatischer Signalzentrierung reichen prinzipiell schon 300 mV (0.3V) Eingangsspannung.
Eine zusätzliche Hysterese verringert die Empfindlichkeit auf 1 V, so dass Über- und Unter-
schwinger sowie hochfrequente Störanteile keine Fehltriggerung auslösen können.

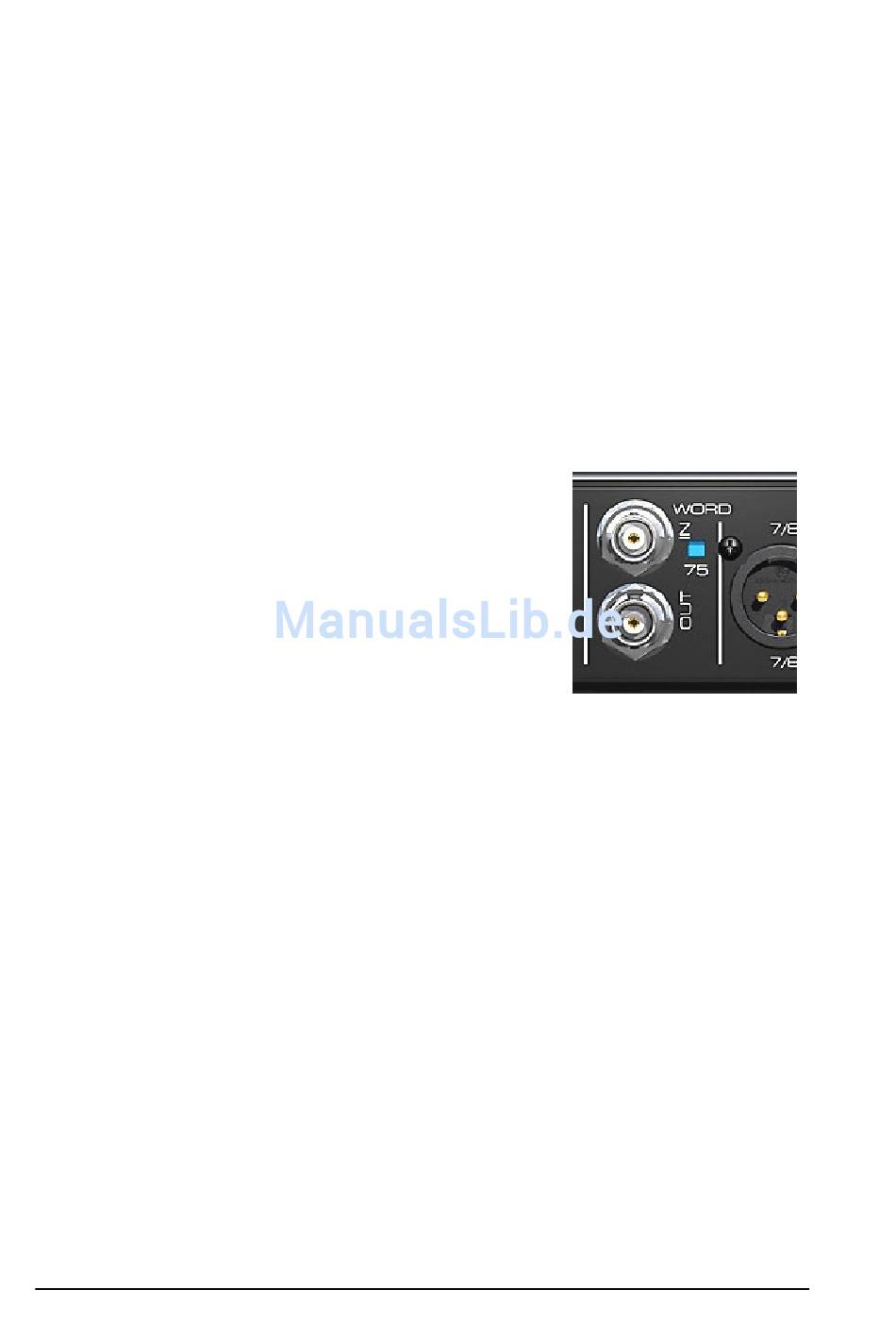

Der Wordclockeingang ist ab Werk hochohmig, also nicht
terminiert. Über einen Druckschalter kann eine interne
Terminierung (75 Ohm) aktiviert werden. Der Schalter befindet
sich versenkt auf der Rückseite neben der BNC-Buchse.
Drücken Sie mit einem spitzen Gegenstand auf das blaue
Rechteck, so dass es in tieferer Stellung einrastet. Ein erneuter
Druck hebt die Terminierung wieder auf.
Ausgang
Der Wordclockausgang des ADI-642 ist ständig aktiv, und stellt grundsätzlich die gerade aktive
Samplefrequenz als Wordclock bereit. Im Master-Modus ist die ausgegebene Wordclock fest
44.1 oder 48 kHz (DS x 2, QS x 4). In allen anderen Fällen ist die ausgegebene Frequenz iden-
tisch mit der am gerade gewählten Clock-Eingang anliegenden. Fällt das Clock-Signal aus wird
die zuletzt erkannte Samplefrequenz als Clock gehalten.
Das dem Gerät zugeführte Wordclocksignal kann auch über den Wordclockausgang weiterge-
schleift werden. Damit entfällt das sonst notwendige T-Stück, und der ADI-642 arbeitet wie ein
Signal Refresher. Diese Anwendung wird ausdrücklich empfohlen, da
•
Ein- und Ausgang phasenstarr sind und 0° Phasenlage aufweisen
•
SteadyClock das Eingangsignal praktisch kompett von Jitter befreit
•
der außergewöhnliche Eingang des ADI-642 (1 Vss statt üblichen 3 Vss Empfindlichkeit,
DC Sperre, Signal Adaptation Circuit) zusammen mit SteadyClock eine sichere Funktion
auch mit kritischsten Wordclocksignalen garantiert
Dank eines niederohmigen, aber kurzschlussfesten Ausganges liefert der ADI-642 an 75 Ohm
4 Vss. Bei fehlerhaftem Abschluss mit 2 x 75 Ohm (37.5 Ohm) werden immer noch 3.3 Vss ins
Netz gespeist.
