Wartung und Pflege

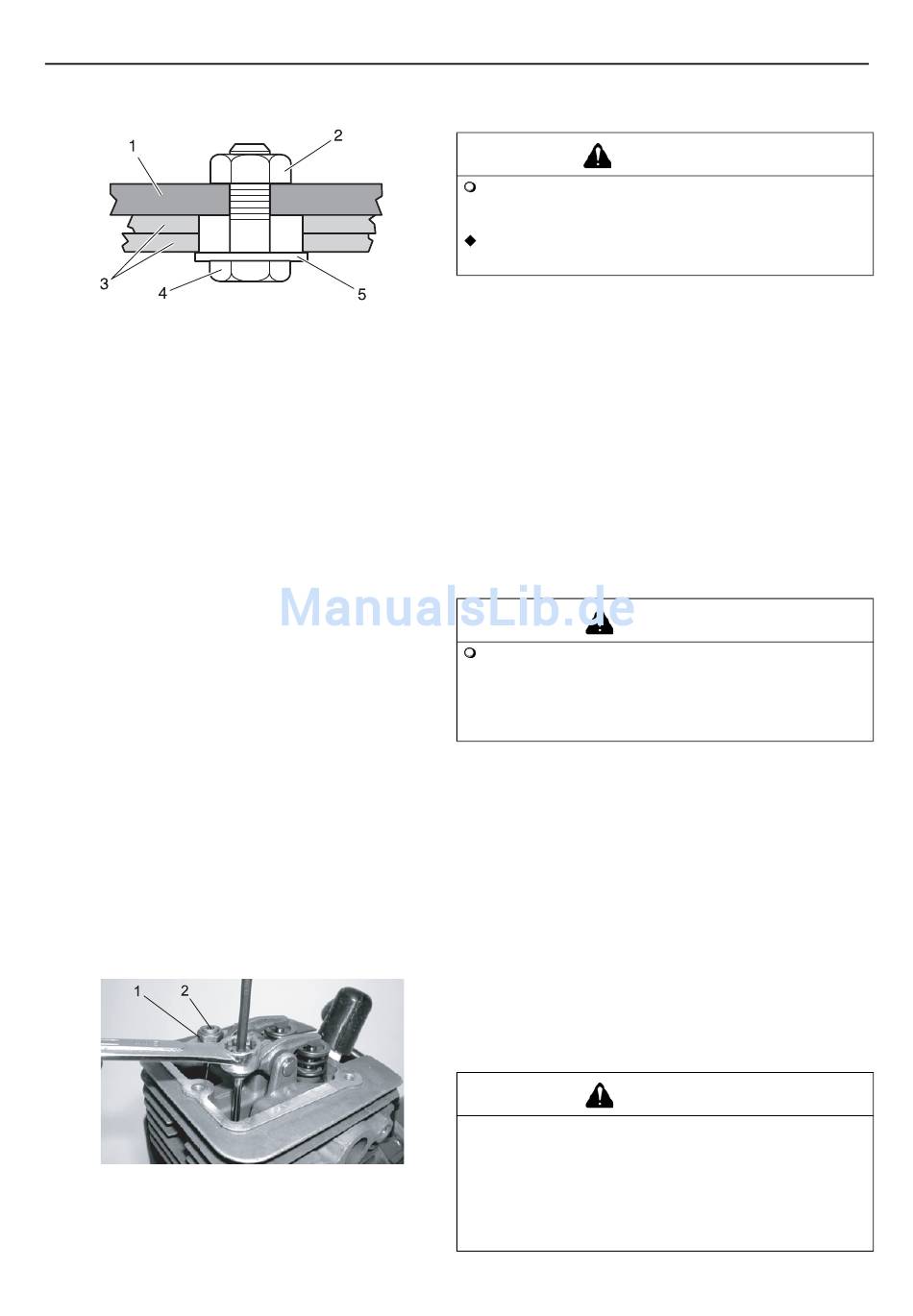

1. Führungsschiene
2. Gegenmutter
3. Schneidmesser
Wartung nach 139 Betriebsstunden oder einmal jährlich
1. Gegenmutter
4. Passschraube
5. Unterlegscheibe
2. Einstellschraube
Einstellen des Schneidmessers
WARNUNG
Die Schneidmesser sind sehr scharf. Tragen Sie beim
Umgang mit der Schneidvorrichtung stets Arbeitshand-
schuhe.
Eine Nichtbefolgung der Sicherheitsregeln kann zu Unfäl-
len, Verletzungen oder sogar zum Tod führen.
Wie gut Ihre Maschine schneidet, hängt stark von der korrekten
Justierung der Schneidmesser ab. Korrekt justierte Messer kön-
nen sich frei bewegen und verhindern gleichzeitig, dass sich
Schnittgut verfängt. Justieren Sie die Schneidmesser folgender-
maßen:
1. Lösen Sie alle Gegenmuttern für die Messer um mindestens
eine Umdrehung.
2. Ziehen Sie die Passschrauben der Schneidmesser fest an
und lösen Sie sie wieder um eine 1/4- bis 1/2-Umdrehung.
3. Arretieren Sie beginnend beim Messerantrieb nacheinander
die Schrauben, indem Sie die Gegenmutter festziehen,
während Sie gleichzeitig ein Drehen der Passschraube ver-
hindern.
Bei korrekter Justierung der Passschraube ergibt sich ein Ab-
stand von 0,25–0,50 mm zwischen Schneidmesser sowie Unter-
legscheibe, wobei die Unterlegscheibe frei beweglich sein muss.
Der Betrieb des Trimmers mit falsch eingestellten oder
abgenutzten Schneidmessern beeinträchtigt die Sch-
neidleistung und kann zur Beschädigung des Geräts
führen. Betreiben Sie das Gerät nie mit beschädigten
oder abgenutzten Schneidmessern.
Nach den ersten 139 Betriebsstunden und dann alle 150
Betriebsstunden die erforderlichen Wartungsarbeiten
durchführen.
Ventileinstellung
Die Brennkammer muss entkohlt werden und das Ventilspiel
muss eingestellt werden. Lassen Sie diese Arbeiten von ei-
nem bei Shindaiwa geschulten Servicetechniker durchführen.
1. Entfernen Sie die Zylinderabdeckung und die Kipphebelab-
deckung, und stellen Sie den Kolben auf den oberen Tot-
punkt (Verdichtung) ein.
2. Lösen Sie die Sicherungsmutter der Stellschraube, damit
sich die 2,5-mm-Inbusstellschraube frei drehen lässt.
Bei einer falschen Ventileinstellung kann das Starten der
Maschine erschwert und/oder die Maschine beschädigt
werden. Vollständige Anweisungen zur Ventileinstellung
und Angaben zu Anzugsmomenten finden Sie im C-4-Ser-
vicehandbuch. Wenn Sie mit diesem Motor nicht vertraut
sind oder dieses Verfahren nicht kennen, wenden Sie sich
an einen autorisierten Shindaiwa-Vertragshändler.
28
VORSICHT
VORSICHT
