Geräteaufbau

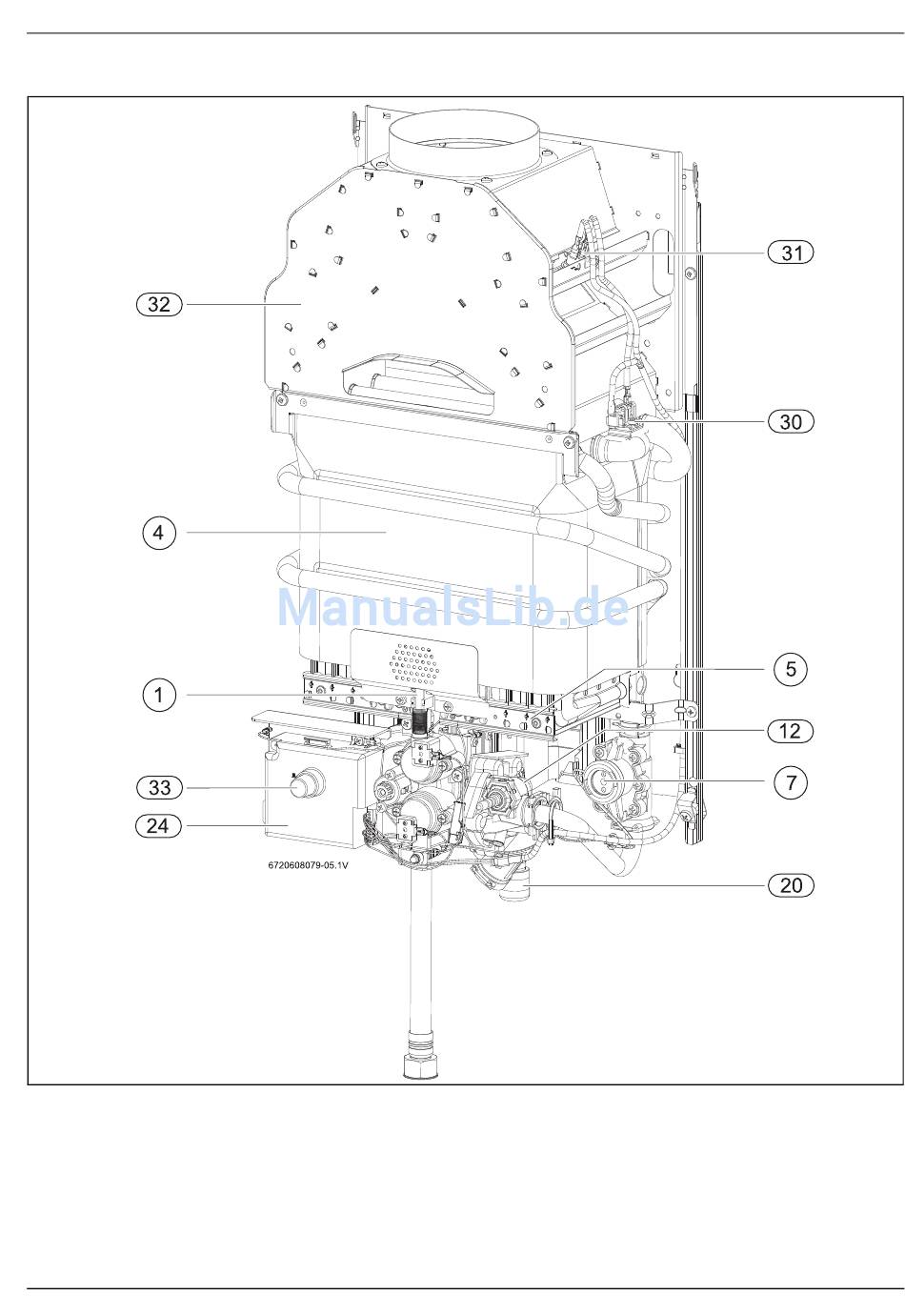

Bild 3

[1] Zündbrenner

[4] Wärmeblock

[5] Brenner

[7] Hydrogenerator

[12] Wasserarmatur

[20] Gas

Jetatherm COMPACT – 6 720 608 079 (2015/05)

[24] Schaltkasten

[30] Temperaturbegrenzer Wärmeblock

[31] Abgasüberwachung

[32] Strömungssicherung

[33] Hauptschalter
