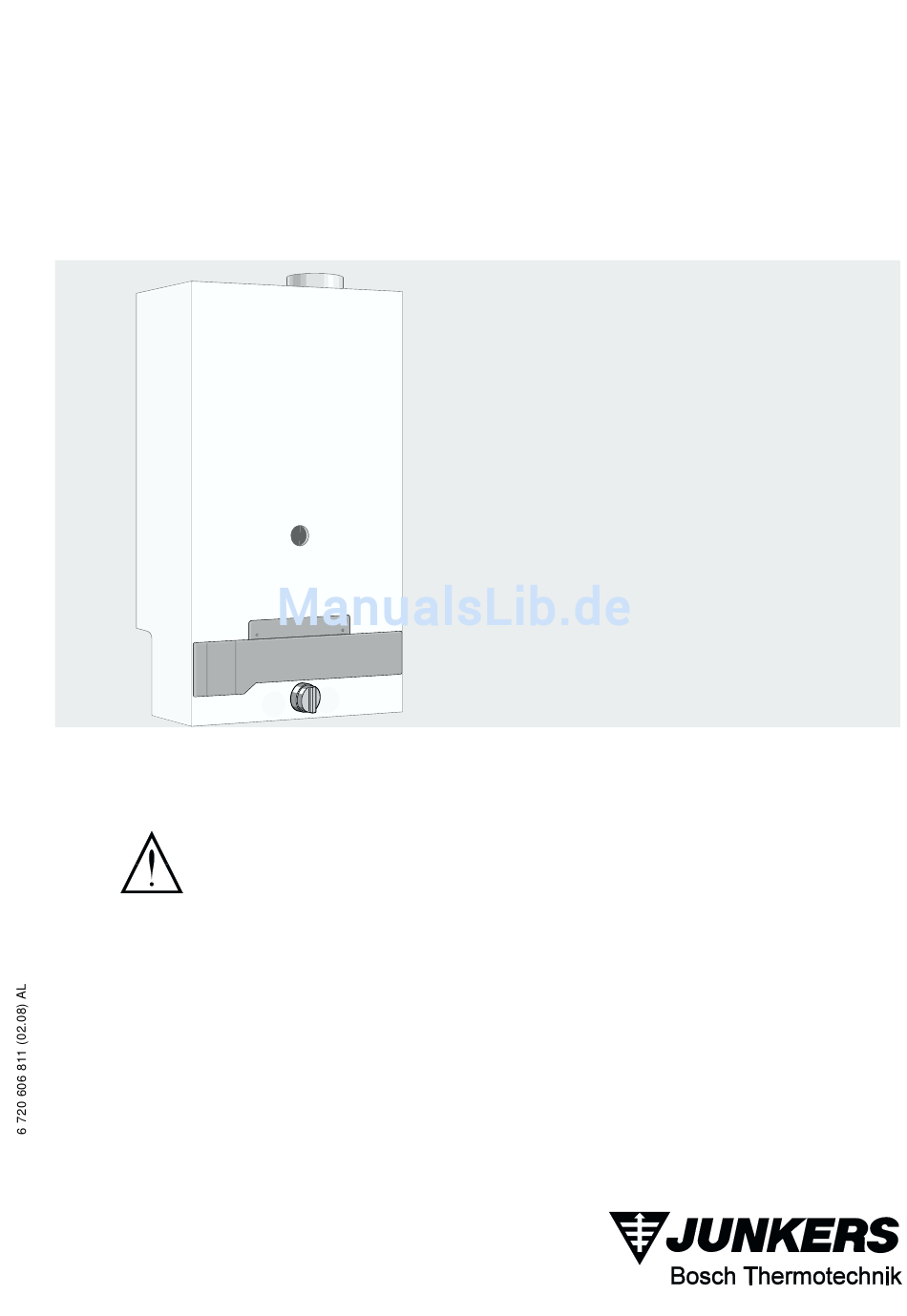

Installationsanleitung
Gas-Warmwassertherme
Gebläsegerät
Für Ihre Sicherheit
Bei Gasgeruch:
- Gasabsperrhahn schließen,
- Fenster öffnen,
- keine elektrischen Schalter betätigen,
- offene Flammen löschen,
- sofort Gasversorgungsunternehmen und
Installationsfirma anrufen.
Weitere Sicherheitshinweise auf Seite 2.
WR325 -5 AM0 E..
- Nach Installation des Gerätes ist beiliegender Aufkleber
entsprechend der eingestellten Leistung auszufüllen und
am Gerät anzubringen.
- Der Einbau und die Wartung darf nur durch einen
zugelassenen Fachbetrieb erfolgen.
- Der Fachmann erklärt dem Kunden die Wirkungsweise
und Bedienung des Gerätes.
- Die einwandfreie Funktion ist nur gewährleistet, wenn diese
Installationsanleitung und die Bedienungs- anleitung
eingehalten werden.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Junkers WR325 -5 AM0 E Serie
Inhaltszusammenfassung für Junkers WR325 -5 AM0 E Serie
- Seite 1 Installationsanleitung Gas-Warmwassertherme Gebläsegerät WR325 -5 AM0 E.. Für Ihre Sicherheit Bei Gasgeruch: - Nach Installation des Gerätes ist beiliegender Aufkleber - Gasabsperrhahn schließen, entsprechend der eingestellten Leistung auszufüllen und - Fenster öffnen, am Gerät anzubringen. - keine elektrischen Schalter betätigen, - Der Einbau und die Wartung darf nur durch einen - offene Flammen löschen, zugelassenen Fachbetrieb erfolgen.
-
Seite 2: Inhaltsverzeichnis
über Steuergerät mit Ionisationsüber-wachung lassen, um eine zuverlässige und sichere Funktion des und differenzdrucküberwachtem Magnetventil. Gerätes zu gewährleisten. Sicherheitstemperaturbegrenzer Eine regelmäßige Wartung des Gerätes ist erforderlich. Wassermangelsicherung Es dürfen nur JUNKERS-Original-Ersatzteile eingebaut mit automatischer Zündung werden. Gebläse automatische Leistungsanpassung Inhalt Seite Anschlußzubehör (siehe Preisliste) -
Seite 3: Übersicht Der Abgaszubehöre
Übersicht der Abgaszubehöre Ausführungsart C Bild 2 Bezeichnung TTNr. Ø Länge Bemerkungen AZ236 7 709 003 064 60/90 - 80/110 Adapter 60/90 - 80/110 mit Meßstellen AZ186 7 719 001 067 70/80/110 1 350 Grundzubehör AZ210 7 719 001 217 70/80/110 1 350 Grundzubehör orangebraun... -
Seite 4: Einbau Der Drosselblende
2.4. 1 Einbau der Drosselblende Abhängig vor der Installation der Abgaszubehöre und der Rohrlängen sind folgende Drosselscheiben unter den Gebläsen zu montieren. WR 325 -5... Länge der Abgasführung -2000 2000 - 4000 (mm) Innendurchmesser der ----- Drosselscheibe (mm) Tab. 5 - Drosselblendenfestlegung - Abgasführung C WR 325 -5…... -
Seite 5: Aufbau
Aufbau Geräteschema für Fernzapfer umbaubar auf Direkt- und Fernzapfer. Steuergerät Justierschraube Wassermengenwähler Gasventil Wassersieb Ventil (warm) Ventil (kalt) Warmwasserrohr Kaltwasserrohr Warmwasserauslauf Wassermengenregler Entlastungsventil Gaszuführungsrohr Entleerungsschraube Meßstutzen Membrane Venturi Langsamzündventil Gassieb Meßstutzen Injektordüse Brenner Wärmeübertrager Drosselscheibe Mikroschalter Korrekturschraube für Temperatureinstellung Verschlußstopfen Magnetventil Bild 5 Hauptventil... -
Seite 6: Elektrische Verdrahtung
Elektrische Verdrahtung Detail Detail Detail Bild 7 Netzschalter Entriegelungsknopf Leuchtdiode Magnetventil 24V DC Mikroschalter 5V DC Zündelektrode Überwachungselektrode Sicherheitstemperaturbegrenzer 5V DC 226 Gebläse 230 V AC / 50 Hz 228 Differenzdruckschalter 5V DC 328 Netzkabel 230 V AC / 50 Hz Bild 8 6 720 606 811 (02.08) -
Seite 7: Technische Daten
Technische Daten Geräteleistung WR 325-5 AM... Nennwärmeleistung-Regelbereich 7.0 - 21.4 Nennwärmebelastung 24.3 Mindest-Gasanschlußfließdruck Erdgas L + H mbar 18 - 24 Flüssiggas mbar 47 - 57 Gas-Anschlußwert (bezogen auf H bei 15 °C - 1013 mbar trocken) Erdgas L (H = 8,1 kWh/m³) m³/h Erdgas H (H... -
Seite 8: Aufstellungsort
Aufstellungsort Installation Vor der Installation der Gas-Warmwassertherme ist die Stellungnahme des Gasversorgungsunternehmens und des Bei der Installation in Schächten und Loggien TRGI 5.6.4 Bezirks-Schornsteinfegermeisters einzuholen. Die beachten. Aufstellung, der gas- und abgasseitige Anschluß und die Bei senkrechter Luft-Abgasführung ist die TRGI Punkt Inbetriebnahme, dürfen einem... - Seite 9 Gerätebefestigung Die Lage der Bohrungen für die Schrauben der Aufhängeschiene (11) ist aus Bild 10 ersichtlich. Dichtheit der Anschlüsse prüfen Mantelschale montieren und abgezogene Griffe aufstecken. Wassermengenwähler (10) nach links bis Anschlag drehen und alle Zapfstellen zum Entlüften der Wasserleitungen kurzzeitig öffnen.
-
Seite 10: Geräte- Und Anschlußmaße
Geräte- und Anschlußmaße * mit AZ236 Bild 10 Mantelschale Wassermengenwähler Warenzeichen Aufhängeschiene Schraube zur Befestigung der Mantelschale Innenkörper Gasanschluß Gebläse Warmwasser Anschluß R 1/2 Schaltkasten Kaltwasser Anschluß R 1/2 36 Entleerungsventil Gasarmatur 96 Mikroschalter Wasserarmatur 250 Lage elektrisches Kabel aus Schraubhülse der Wand (bei Festanschluß) 6 720 606 811 (02.08) -
Seite 11: Gasart-Umstellung
Gasart-Umstellung Gaseinstellung bei Erdgasgeräten Werksseitig sind die Gasgeräte auf einen Anschlußdruck von 20 mbar eingestellt. Bei Anschlußdrücken von 20 - 24 Nur Original-Umbausatz verwenden. mbar muß eine Überprüfung des Düsendruckes erfolgen. Gasabsperrhahn schließen und Mantelschale abnehmen. - Dichtschraube an Meßstutzen A lösen und Brenner ausbauen. -
Seite 12: Bedienung
Bedienung Einschalten Netzstecker in Steckdose einstecken Betriebsstellung Klappe öffnen Netzschalter auf I = EIN 0 = AUS Wasserentnahme Gerät Kaltwasser Warmwasser Temperaturregelung wenig Wasser = viel Wasser = heiß warm Bei Aufstellung in unbeheizten Räumen und Minus-Temperatur. 1. Netzstecker ziehen. 2. -
Seite 13: Wartung
Anschlußkabel des elekts. Anschlusses richtig und Die Wartung darf nur von einem zugelassenen Fachbetrieb fest angeschlossen sind (Bild 7, Detail III). vorgenommen werden. Es dürfen nur JUNKERS-Original-Ersatzteile eingebaut Funktionsprüfung werden. Gerät einschalten. Vor jeder Wartung ist das Gerät vom Stromnetz zu trennen Wird ein Warmwasserhahn geöffnet, müssen sich die... - Seite 14 6 720 606 811 (02.08)
- Seite 15 6 720 606 811 (02.08)
