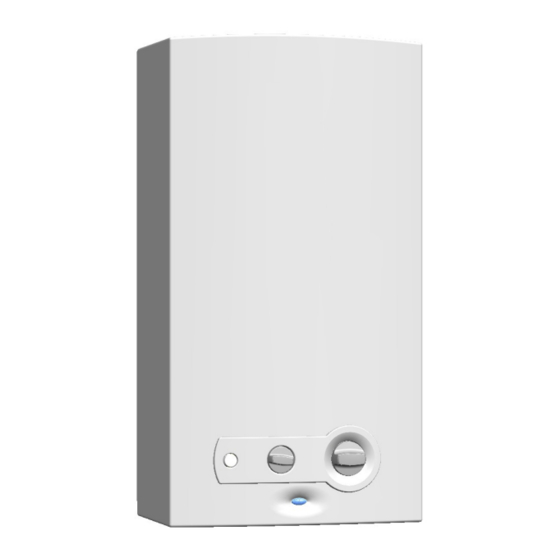

Installations- und Bedienungsanleitung für den Fachmann
Jetatherm COMPACT
Gas-Warmwassertherme
WR 11 -2. G..
WR 14 -2. G..
Vor der Installation des Geräts Installationsanleitung lesen!
Vor Inbetriebnahme des Geräts Bedienungsanleitung lesen!
Beachten Sie die in der Bedienungsanleitung enthaltenen Sicherheitshinweise!
Der Aufstellraum muss den Anforderungen der Entlüftung entsprechen!
Die Installation darf nur von einem qualifizierten Fachunternehmen vorgenommen werden!
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Junkers Jetatherm COMPACT WR 11-2.G Serie
Inhaltszusammenfassung für Junkers Jetatherm COMPACT WR 11-2.G Serie
- Seite 1 Installations- und Bedienungsanleitung für den Fachmann Jetatherm COMPACT Gas-Warmwassertherme WR 11 -2. G.. WR 14 -2. G.. Vor der Installation des Geräts Installationsanleitung lesen! Vor Inbetriebnahme des Geräts Bedienungsanleitung lesen! Beachten Sie die in der Bedienungsanleitung enthaltenen Sicherheitshinweise! Der Aufstellraum muss den Anforderungen der Entlüftung entsprechen! Die Installation darf nur von einem qualifizierten Fachunternehmen vorgenommen werden!
-
Seite 2: Inhaltsverzeichnis
Inhalt Inhalt Symbolerklärung und Sicherheitshinweise Umweltschutz Symbolerklärung Sicherheitshinweise Wartung Regelmäßige Wartungsarbeiten Angaben zum Gerät Nach der Wartung Bestimmungsgemäßer Gebrauch Entleeren des Geräts EG-Baumusterkonformitätserklärung Abgasüberwachung prüfen Typenübersicht Gerätebeschreibung Störungsbehebung Lieferumfang Störung/Ursache/Beseitigung Zubehör (siehe auch Preisliste) Abmessungen und Mindestabstände Geräteaufbau Funktionsschema 2.10 Elektrische Verdrahtung 2.11 Funktionsweise... -
Seite 3: Symbolerklärung Und Sicherheitshinweise
Symbolerklärung und Sicherheitshinweise Symbolerklärung und Sicherheitshinweise Symbolerklärung Gefahr bei Abgasgeruch ▶ Gerät ausschalten. Warnhinweise ▶ Fenster und Türen öffnen. ▶ Zugelassenen Fachbetrieb benachrichtigen. Warnhinweise im Text werden mit einem Warndreieck gekennzeichnet. Aufstellung, Umbau Zusätzlich kennzeichnen Signalwörter die ▶ Gerät nur durch einen zugelassenen Fachbetrieb aufstellen Art und Schwere der Folgen, falls die Maß- oder umbauen lassen. -
Seite 4: Angaben Zum Gerät
Angaben zum Gerät und Wissen benutzt werden, wenn sie be- Typenübersicht aufsichtigt oder bezüglich des sicheren Ge- brauchs des Gerätes unterwiesen wurden S..und die daraus resultierenden Gefahren ver- stehen. Kinder dürfen nicht mit dem Gerät S..spielen. Reinigung und Benutzer-Wartung Tab. -
Seite 5: Lieferumfang
Angaben zum Gerät – Ionisationsüberwachung der Brennerflamme. – Abgasüberwachung, die das Gerät ausschaltet, wenn die Abgasabführung unzureichend ist. – Temperaturbegrenzer im Warmwasserauslauf. Lieferumfang Bild 1 [1] Gas-Warmwassertherme [2] Befestigungsmaterial [3] Druckschriftensatz zur Gerätedokumentation Zubehör (siehe auch Preisliste) • Anschlusszubehör Aufputzinstallation •... -
Seite 6: Abmessungen Und Mindestabstände
Angaben zum Gerät Abmessungen und Mindestabstände Bild 2 [11] Wassermengenwähler [20] Gasanschluss [26] Leistungsregler [33] Ein-/Aus-Taster, Anzeige zu geringer Wasserdruck [35] Kontrollleuchte Brennerbetrieb [36] Mantelschale [37] Aufhängelaschen Abmessungen (mm) H (Ø) WR11G 1/2” WR14G Tab. 5 Abmessungen 1) bei montiertem Distanzring Jetatherm COMPACT –... -
Seite 7: Geräteaufbau
Angaben zum Gerät Geräteaufbau Bild 3 [1] Zündbrenner [24] Schaltkasten [4] Wärmeblock [30] Temperaturbegrenzer Wärmeblock [5] Brenner [31] Abgasüberwachung [7] Hydrogenerator [32] Strömungssicherung [12] Wasserarmatur [33] Hauptschalter [20] Gas Jetatherm COMPACT – 6 720 608 079 (2015/05) -
Seite 8: Funktionsschema
Angaben zum Gerät Funktionsschema Bild 4 Funktionsschema [1] Zündbrenner [17] Membran [2] Zündelektrode [18] Hauptgasventil [3] Überwachungselektrode [19] Einstellschraube max. Gasmenge [4] Wärmetauscher [20] Gas [5] Hauptbrenner [21] Mess-Stutzen (Gasanschlussfließdruck) [6] Düse [22] Gasfilter [7] Hydrogenerator [23] Warmwasser [8] Mess-Stutzen (Düsendruck) [24] Schaltkasten [9] Langsamzündventil [25] Servo-Gasventil... -
Seite 9: 2.10 Elektrische Verdrahtung
Angaben zum Gerät 2.10 Elektrische Verdrahtung Bild 5 Elektrische Verdrahtung [2] Überwachungselektrode Dies führt zu einer beachtlichen Energieersparnis, da die Zünd- [3] Zündelektrode flamme nur für die minimal notwendige Zeit bis zur Zündung [7] Hydrogenerator des Hauptbrenners brennt. In herkömmlichen Thermen brennt [24] Schaltkasten sie ständig. -
Seite 10: 2.12 Technische Daten
Angaben zum Gerät 2.12 Technische Daten Einheit WR11 WR14 Leistung Max. Nennwärmeleistung 17,4 19,0 22,7 23,5 Min. Nennwärmeleistung Wärmeleistung (Einstellbereich) 7 - 17,4 7 - 19,0 9,8 - 22,7 9,8 - 23,5 Max. Nennwärmebelastung 20,0 21,8 26,3 27,0 Min. Nennwärmebelastung 11,3 11,3 Gas-Anschlusswert... -
Seite 11: 2.13 Produktdaten Zum Energieverbrauch
Angaben zum Gerät 2.13 Produktdaten zum Energieverbrauch Die folgenden Produktdaten entsprechen den Anforderungen der EU-Verordnungen Nr. 811/2013, Nr. 812/2013, Nr. 813/2013 und Nr. 814/2013 zur Ergänzung der Richtlinie 2010/30/EU. Produktdaten Symbol Einheit 7701231973 7701331663 Produkttyp – – WR 11-2 G 21 WR 11-2 G 23 Stickoxidemission mg/kWh... -
Seite 12: Vorschriften
Vorschriften Wichtige Hinweise Vorschriften ▶ Vor der Installation Stellungnahmen des Gasversorgungs- unternehmens und des Schornsteinfegermeisters einho- Folgende Richtlinien und Vorschriften einhalten: len. • Landesbauordnung • Bestimmungen des zuständigen Gasversorgungs- Österreich - Bei Verwendung von Gastyp unternehmens G31, muß der Gasdruck entsprechend •... -
Seite 13: Rohrleitungen Vorinstallieren
Installation Flüssiggasanlagen unter Erdgleiche Die Gas- Warmwassertherme darf nicht in Räumen unter Erd- gleiche installiert und betrieben werden. Es besteht keine Anschlussmöglichkeit für ein Magnetventil in der Flüssiggasleitung. Sperrschalter Ist der gleichzeitige Betrieb von Gas-Zentralheizungsanlagen und Gas Warmwasserthermen nicht zulässig oder wird aus dem Aufstellungsraum mit Ventilatoren Luft abgesaugt, so ist ein Sperrschalter zu verwenden, der über die Dauer des Was- serzapfens das Gasheizgerät bzw. -
Seite 14: Gerät Montieren
Installation ▶ Um das Gerät vor zu hohem Druck zu schützen (TRF): ▶ Befestigungsschrauben lösen. Druckregelgerät mit Sicherheitsventil einbauen. Bild 8 Unterputz-Installation Gerät montieren VORSICHT: Durch Rückstände im Rohrnetz kann das Ge- rät beschädigt werden. ▶ Rohrnetz spülen, um Rückstände zu ent- Bild 9 fernen. -
Seite 15: Funktionsweise Des Hydrogenerators
Bedienung Funktionsweise des Hydrogenerators Der Hydrogenerator (hydrodynamische Generator) sitzt zwi- schen der Wasserarmatur und dem Wärmetauscher. In diesem Bauteil befindet sich eine Turbine, die sich dreht, sobald Was- ser an ihren Schaufeln vorbeiströmt. Diese Drehbewegung wird an einen Stromgenerator übertragen, der den Schaltkas- ten der Therme mit Strom versorgt.... -
Seite 16: Einstellung Der Durchflussmenge
Bedienung Frostschutz Bei Frostgefahr: ▶ Kaltwasserabsperrventil schließen. ▶ Entlüftungsschraube am Wasserzuleitungsrohr lösen. Bild 14 Einstellung der Durchflussmenge ▶ Drehknopf gegen den Uhrzeigersinn drehen. Die Durchflussmenge erhöht sich, die Auslauftemperatur sinkt entsprechend. Bild 16 ▶ Gerät vollständig entleeren. Störungen Eine Übersicht der Störungen finden Sie auf Seite 22. -
Seite 17: Gasartenanpassung
Gasartenanpassung Düsendruckeinstellung Gasartenanpassung ▶ Mantelschale abnehmen. ▶ Verschlussschraube für Messtelle Düsendruck lösen Die werkseitige Einstellung der Erdgasgeräte entspricht EE-H (Bild 17). bzw. EE-L. ▶ Messgerät am Mess-Stutzen (Düsendruck) anschließen. Werkseitig ist die Einstellung verplombt. Eine Einstellung auf die Nennwärmebelas- tung und min. Wärmebelastung nach TRGI 1986, Abschnitt 8.2 ist nicht notwendig. -
Seite 18: 7 Umweltschutz
Umweltschutz Düsendruck bei minimaler Heizleistung Der minimale Düsendruck wird nach der Ein- stellung des maximalen Düsendrucks auto- matisch eingestellt. Gasart DE/CH DE/CH DE/CH G30/G31 8708202124 8708202113 8708202130 (120) (110) (70) WR11 8708202147 8708202124 8708202128 (130) (120) (72) Düsen-Kennung 8708202147... -
Seite 19: Wartung
Wartung Wartung Wir empfehlen, das Gerät durch einen zugelassenen Fachbe- trieb jährlich warten zu lassen. GEFAHR: Explosion! ▶ Vor Arbeiten an gasführenden Teilen im- mer Gashahn schließen. Wichtige Hinweise zur Wartung Alle Sicherheits-, Regel- und Steuerorgane werden überwacht. Eine Übersicht der Störungen finden Sie auf Seite 22. -
Seite 20: Regelmäßige Wartungsarbeiten
Wartung Checkliste für die Wartung (Wartungsprotokoll) Datum Ionisationsstrom prüfen. Verbrennungsluftzufuhr und Abgasfüh- rung optisch prüfen. Düsen und Brenner prüfen. Wärmeblock prüfen. Gasanschlussfließdruck mbar prüfen. Gas-Einstellung prüfen. Warmwasserauslauftemperatur prüfen. Abgasüberwachung prüfen. Tab. 11 Nach der Wartung ▶ Gerät wieder in Betrieb nehmen (siehe Kapitel 5). Regelmäßige Wartungsarbeiten Funktionsprüfung ▶... -
Seite 21: Entleeren Des Geräts
Wartung Abgasüberwachung prüfen Wasserfilter ▶ Gerät einschalten . Leistungswähler auf maximale Leis- WARNUNG: tung, Wassermengenwähler auf Rechtsanschlag (kleine Das Gerät darf ohne Wasserfilter nicht in Wassermenge, hohe Temperatur) stellen. Betrieb genommen werden. ▶ Abgasrohr anheben und Abgasstutzen mit einem Blech ab- decken. -
Seite 22: 9.1 Störung/Ursache/Beseitigung
Störungsbehebung Störungsbehebung Störung/Ursache/Beseitigung Installation, Wartung und Reparaturen dürfen nur von einem zugelassenen Fachbetrieb vorgenommen werden. In der folgenden Ta- belle werden Lösungen zu möglichen Störungen beschrieben (Lösungsvorschläge, die mit * gekennzeichnet sind, dürfen nur von ei- nem zugelassenen Fachbetrieb durchgeführt werden). Störung Ursache Beseitigung... - Seite 23 Notizen Jetatherm COMPACT – 6 720 608 079 (2015/05)
