6
Gasartenanpassung
Die werkseitige Einstellung der Erdgasgeräte entspricht EE-H
bzw. EE-L.
Werkseitig ist die Einstellung verplombt.
Eine Einstellung auf die Nennwärmebelas-
tung und min. Wärmebelastung nach TRGI
1986, Abschnitt 8.2 ist nicht notwendig.
Erdgas H (23)
•
Geräte der Erdgasgruppe 2E (2H) sind ab Werk auf Wob-
3
beindex 15 kWh/m
und 20 mbar Anschlussdruck einge-
stellt und plombiert
Erdgas L (21)
•
Geräte der Erdgasgruppe 2LL sind ab Werk auf Wobbein-
3
dex 12,2 kWh/m
und 20 mbar Anschlussdruck eingestellt
und plombiert
▶ Gasart-Umbausatz nach beiliegendem Einbauhinweis ein-
bauen.
▶ Nach jedem Umbau Gas-Einstellung vornehmen.
Gasart-Umbausätze
Soll ein Gerät mit einer anderen als auf dem Typschild angege-
benen Gasart betrieben werden, so ist ein Umbausatz zu ver-
wenden.
Umbau von ...
WR11
21 in 23
23 in 21
23/21 in 31
WR14
21 in 23
23 in 21
23/21 in 31
Tab. 9
▶ Gasart-Umbausatz nach beiliegendem Einbauhinweis ein-
bauen.
▶ Nach jedem Umbau Gas-Einstellung vornehmen.
6.1
Gas-Einstellung (Erd- und Flüssiggas)
Die Nennwärmeleistung kann mit dem Düsendruck oder volu-
metrisch eingestellt werden.
Immer zuerst bei maximaler Nennwärmebelastung und dann
bei minimaler Nennwärmebelastung einstellen.
Jetatherm COMPACT – 6 720 608 079 (2015/05)
Best.-Nr.
8 719 002 274 0
8 719 002 273 0
8 719 002 278 0
8 719 002 275 0
8 719 002 276 0
8 719 002 281 0
6.2
Düsendruckeinstellung
▶ Mantelschale abnehmen.
▶ Verschlussschraube für Messtelle Düsendruck lösen
(Bild 17).
▶ Messgerät am Mess-Stutzen (Düsendruck) anschließen.

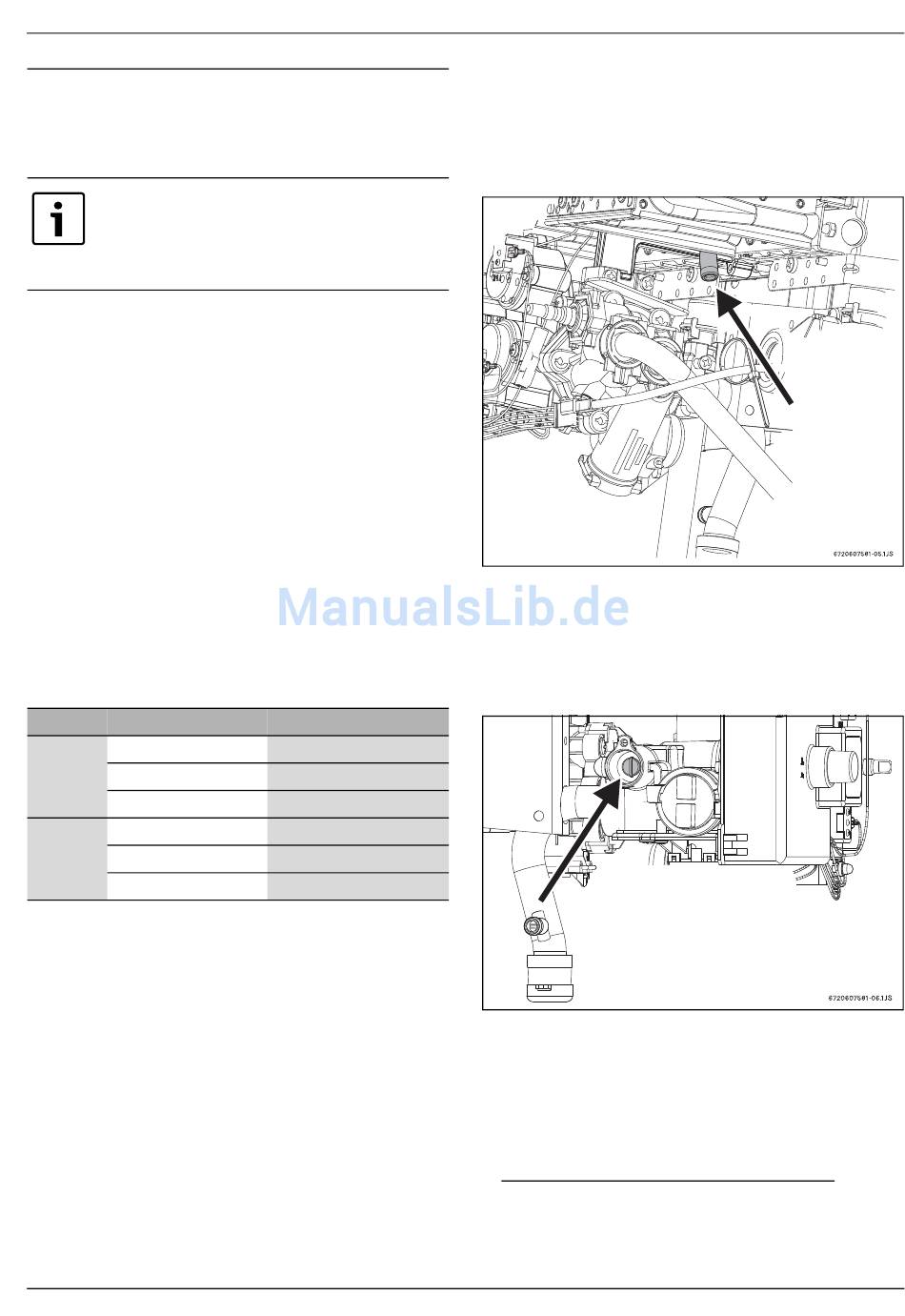

Bild 17
Messpunkt Düsendruck
Düsendruck bei maximaler Heizleistung
▶ Plombierung von der Einstellschraube entfernen (Bild 18).
▶ Gerät einschalten. Leistungswähler auf Linksanschlag dre-
hen (maximale Leistung).
Bild 18
Einstellschraube max. Gasmenge
▶ Mehrere Warmwasserhähne öffnen.
▶ Mit der Einstellschraube (Bild 18) den Düsendruck gemäß
Tabelle 10 einstellen.
▶ Einstellschraube wieder plombieren.
1) Verschlusschraube für Messtelle Düsendruck ver-
schließen Mantelschale montieren
Gasartenanpassung
1)
17
