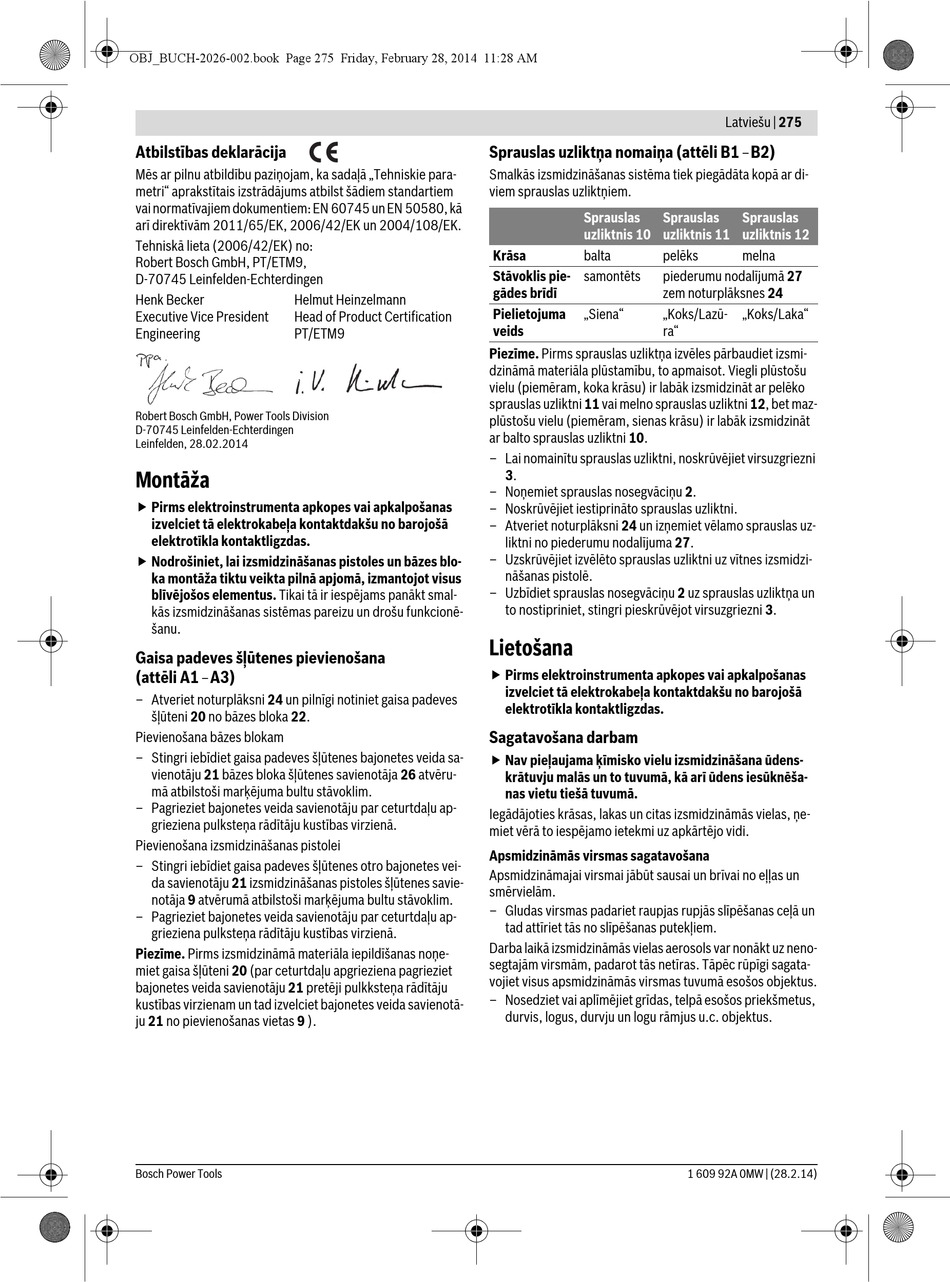

Atbilstības deklarācija
Mēs ar pilnu atbildību paziņojam, ka sadaļā „Tehniskie para-
metri" aprakstītais izstrādājums atbilst šādiem standartiem
vai normatīvajiem dokumentiem: EN 60745 un EN 50580, kā
arī direktīvām 2011/65/EK, 2006/42/EK un 2004/108/EK.
Tehniskā lieta (2006/42/EK) no:
Robert Bosch GmbH, PT/ETM9,
D-70745 Leinfelden-Echterdingen
Henk Becker
Helmut Heinzelmann
Executive Vice President
Head of Product Certification
Engineering
PT/ETM9
Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen
Leinfelden, 28.02.2014
Montāža
Pirms elektroinstrumenta apkopes vai apkalpošanas
izvelciet tā elektrokabeļa kontaktdakšu no barojošā
elektrotīkla kontaktligzdas.
Nodrošiniet, lai izsmidzināšanas pistoles un bāzes blo-
ka montāža tiktu veikta pilnā apjomā, izmantojot visus
blīvējošos elementus. Tikai tā ir iespējams panākt smal-
kās izsmidzināšanas sistēmas pareizu un drošu funkcionē-
šanu.
Gaisa padeves šļūtenes pievienošana
(attēli A1
A3)
–
– Atveriet noturplāksni 24 un pilnīgi notiniet gaisa padeves
šļūteni 20 no bāzes bloka 22.
Pievienošana bāzes blokam
– Stingri iebīdiet gaisa padeves šļūtenes bajonetes veida sa-
vienotāju 21 bāzes bloka šļūtenes savienotāja 26 atvēru-
mā atbilstoši marķējuma bultu stāvoklim.
– Pagrieziet bajonetes veida savienotāju par ceturtdaļu ap-
grieziena pulksteņa rādītāju kustības virzienā.
Pievienošana izsmidzināšanas pistolei
– Stingri iebīdiet gaisa padeves šļūtenes otro bajonetes vei-
da savienotāju 21 izsmidzināšanas pistoles šļūtenes savie-
notāja 9 atvērumā atbilstoši marķējuma bultu stāvoklim.
– Pagrieziet bajonetes veida savienotāju par ceturtdaļu ap-
grieziena pulksteņa rādītāju kustības virzienā.
Piezīme. Pirms izsmidzināmā materiāla iepildīšanas noņe-
miet gaisa šļūteni 20 (par ceturtdaļu apgrieziena pagrieziet
bajonetes veida savienotāju 21 pretēji pulkksteņa rādītāju
kustības virzienam un tad izvelciet bajonetes veida savienotā-
ju 21 no pievienošanas vietas 9 ).
Bosch Power Tools
Sprauslas uzliktņa nomaiņa (attēli B1
Smalkās izsmidzināšanas sistēma tiek piegādāta kopā ar di-
viem sprauslas uzliktņiem.
Sprauslas
Sprauslas
uzliktnis 10
uzliktnis 11
Krāsa
balta
pelēks
Stāvoklis pie-
samontēts
piederumu nodalījumā 27
gādes brīdī
zem noturplāksnes 24
Pielietojuma
„Siena"
„Koks/Lazū-
veids
ra"
Piezīme. Pirms sprauslas uzliktņa izvēles pārbaudiet izsmi-
dzināmā materiāla plūstamību, to apmaisot. Viegli plūstošu
vielu (piemēram, koka krāsu) ir labāk izsmidzināt ar pelēko
sprauslas uzliktni 11 vai melno sprauslas uzliktni 12, bet maz-
plūstošu vielu (piemēram, sienas krāsu) ir labāk izsmidzināt
ar balto sprauslas uzliktni 10.
– Lai nomainītu sprauslas uzliktni, noskrūvējiet virsuzgriezni
3.
– Noņemiet sprauslas nosegvāciņu 2.
– Noskrūvējiet iestiprināto sprauslas uzliktni.
– Atveriet noturplāksni 24 un izņemiet vēlamo sprauslas uz-
liktni no piederumu nodalījuma 27.
– Uzskrūvējiet izvēlēto sprauslas uzliktni uz vītnes izsmidzi-
nāšanas pistolē.
– Uzbīdiet sprauslas nosegvāciņu 2 uz sprauslas uzliktņa un
to nostipriniet, stingri pieskrūvējot virsuzgriezni 3.
Lietošana
Pirms elektroinstrumenta apkopes vai apkalpošanas
izvelciet tā elektrokabeļa kontaktdakšu no barojošā
elektrotīkla kontaktligzdas.
Sagatavošana darbam
Nav pieļaujama ķīmisko vielu izsmidzināšana ūdens-
krātuvju malās un to tuvumā, kā arī ūdens iesūknēša-
nas vietu tiešā tuvumā.
Iegādājoties krāsas, lakas un citas izsmidzināmās vielas, ņe-
miet vērā to iespējamo ietekmi uz apkārtējo vidi.
Apsmidzināmās virsmas sagatavošana
Apsmidzināmajai virsmai jābūt sausai un brīvai no eļļas un
smērvielām.
– Gludas virsmas padariet raupjas rupjās slīpēšanas ceļā un
tad attīriet tās no slīpēšanas putekļiem.
Darba laikā izsmidzināmās vielas aerosols var nonākt uz neno-
segtajām virsmām, padarot tās netīras. Tāpēc rūpīgi sagata-
vojiet visus apsmidzināmās virsmas tuvumā esošos objektus.
– Nosedziet vai aplīmējiet grīdas, telpā esošos priekšmetus,
durvis, logus, durvju un logu rāmjus u.c. objektus.
Latviešu | 275
B2)
–
Sprauslas
uzliktnis 12
melna
„Koks/Laka"
