BEDIENELEMENTE, ANZEIGEN UND ANSCHLÜSSE
In diesem Abschnitt fi nden Sie eine kurze Beschreibung aller Bedienelemente, Anzeigen und Anschlüsse.
Die hier vorgestellten Tasten-Symbole fi nden Sie auch in der Beschreibung der Bedienabläufe.

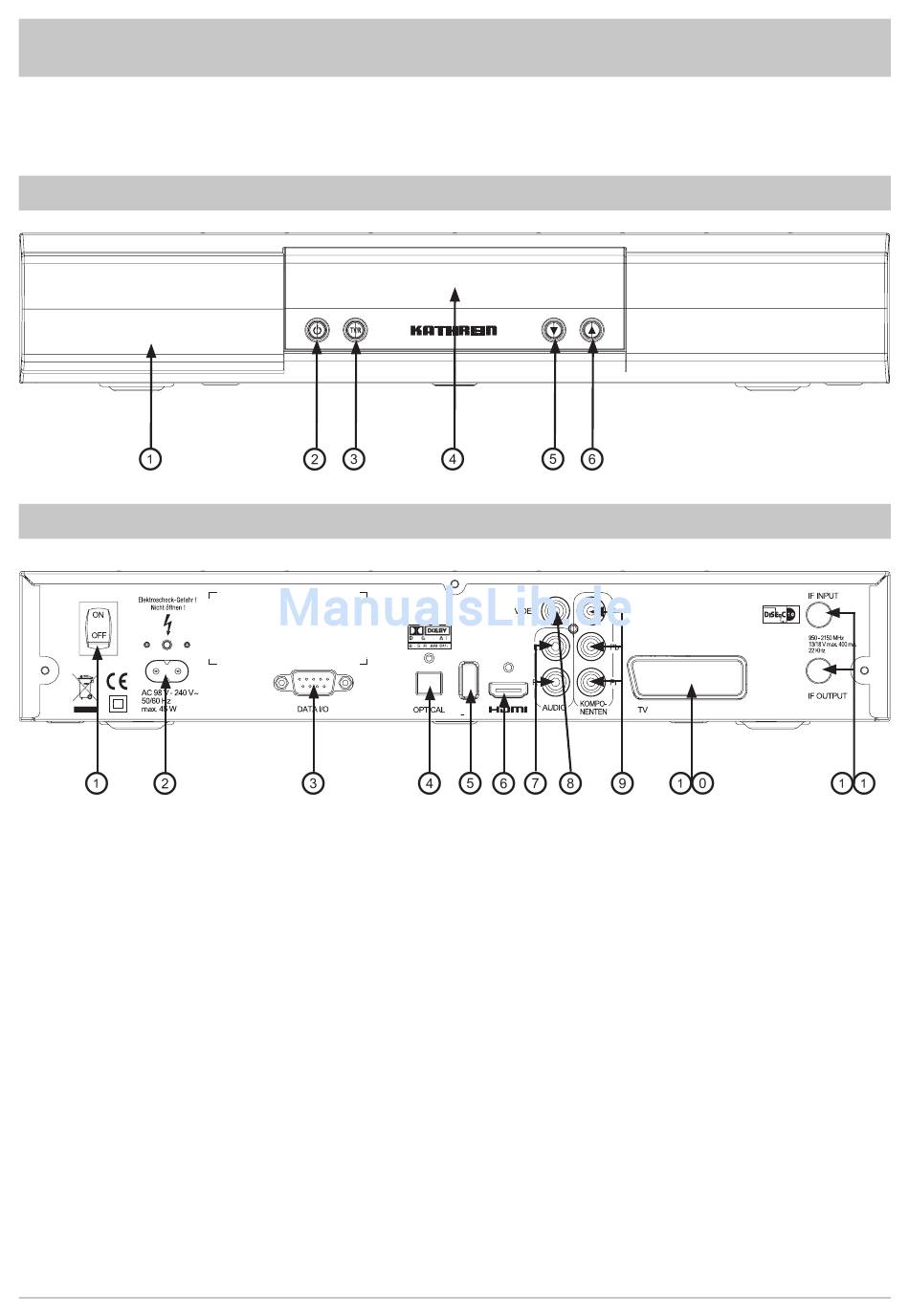

ANSICHT VORDERSEITE (BLENDE RUNTERGEKLAPPT)

ANSICHT RÜCKSEITE
Bedienelemente und Anzeigen auf der
Vorderseite
1. Common Interface zur Aufnahme
von einem CA-Modul für Pay-TV-
)
Karten * (Hinter der Blende)
2. Stand-by-Taste
3. TV/R-Taste
4. Display
5/6. Pfeiltasten zur Programm-Umschaltung
)
*
CA-Modul und Pay-TV-Karten nicht
im Lieferumfang enthalten
USB 2.0
5V... 500 mA max
Bedienelemente und Anschlüsse auf der Rück-
seite
1. Ein-/Aus-Schalter (mit Netztrennung)
2. Netzspannungszuleitung
3. RS 232-Schnittstelle (nur für Service)
4. Optischer Digital-Datenstrom-Ausgang (SPDIF/
Sony Philips Digital Interface Format) für
Dolby Digital AC 3 Audio
5. USB 2.0-Buchse (USB-A-Stecker)
6. HDMI-Buchse zum Anschluss an TV-Gerät
7. 2 x Cinch-Stecker Audio-Ausgänge (L/R)
8. Cinch-Stecker Video-Ausgang (FBAS)
9. 3 x Cinch-Stecker Komponenten-Ausgänge YUV
Beschriftung = Y/Pb/Pr
10. Scart-Buchse TV-Anschluss
11. 2 x SAT-ZF-Anschluss (oben Eingang/unten
Durchschleifausgang)
7
