Betriebsanleitung
Deutsch
UFS 90si/sw

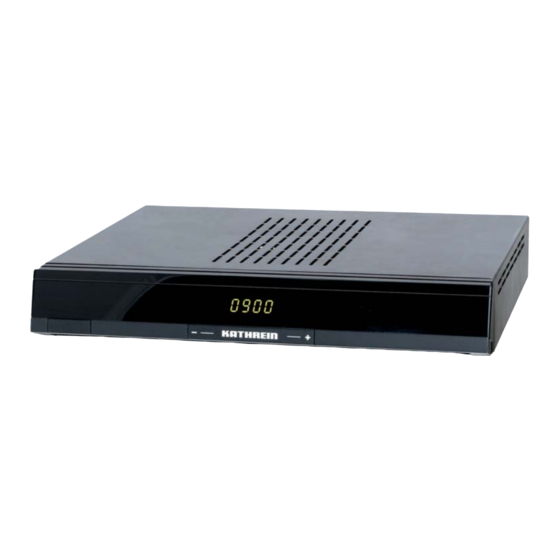

HDTV-Sat-Receiver

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Kathrein UFS 90si

Inhaltszusammenfassung für Kathrein UFS 90si

  • Seite 1 Betriebsanleitung Deutsch UFS 90si/sw HDTV-Sat-Receiver...

  • Seite 2: Vorwort

    Receiver, um Strom zu sparen, bei längeren Fernsehpausen vom Netz. Bei kürzeren Pausen können Sie den Receiver mit der Fernbedienung auf Stand-by schalten, sodass nur ein Minimum an Strom verbraucht wird. Wir wünschen Ihnen einen guten Empfang und viel Freude an Ihrem neuen HDTV-Receiver. KATHREIN-Team...

  • Seite 3: Unterschied Pal - Hdtv

    Unterschied PAL - HDTV Der Unterschied zwischen PAL und HDTV Das hochaufl ösende Fernsehen zeichnet sich durch eine deutlich höhere Anzahl von Bildzeilen auf dem TV- Gerät aus. Der herkömmliche europäische Standard PAL erreicht eine Aufl ösung von 576 Zeilen vertikal und 720 Linien horizontal.

  • Seite 4: Inhaltsverzeichnis

    Inhaltsverzeichnis Programmführer (Elektronische Programm- Vorwort ............2 zeitschrift „EPG“) ........45 Unterschied PAL - HDTV ......3 Allgemeine Informationen zum Programm- führer ............45 Inhaltsverzeichnis ........4 Aufruf EPG ..........46 Sicherheitshinweise - Wichtige Hinweise . 6 Navigation im EPG (Fernbedienungstasten Anschluss und Inbetriebnahme ....
  • Seite 5 Inhaltsverzeichnis Auswahl der zu bearbeitenden Programm-/ Technischer Anhang ......... 89 Favoritenliste ..........64 Alphanumerische Eingaben ...... 89 Auswahl des/der zu bearbeitenden Pro- Erweitertes Anschlussbeispiel ....90 gramme ............. 65 Technische Daten ........91 Verschieben ............65 Sat-ZF-Anschlussbeispiele ....... 92 Löschen ............66 Einzelanlagen ...........

  • Seite 6: Sicherheitshinweise - Wichtige Hinweise

    Sicherheitshinweise - Wichtige Hinweise Sie fi nden auf diesen beiden Seiten wichtige Hinweise zum Betrieb, Aufstellungsort und Anschluss des Gerätes. Lesen Sie diese Hinweise sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. Netzkabel der Antenne und dem Fernsehgerät bzw. dem Kabelnetz und dem PC her- Achten darauf, dass...
  • Seite 7 Sicherheitshinweise - Wichtige Hinweise Stellen Sie keine Gegenstände auf schalten Sie das Gerät rechtzeitig vor das Gerät. Halten Sie einen Freiraum, dem Aufnahmezeitpunkt wieder ein. sofern in den Kapiteln „Anschluss und Inbetriebnahme“ bzw. „Montage“ der Aufstellungsort mitgelieferten Anleitung nichts an- deres angegeben ist, von mindestens Jedes elektronische Gerät entwickelt 10 cm über, 2 cm zu jeder Seite und...
  • Seite 8 Firma Kathrein zur Verfügung gestellt wurden, führen zum Verlust des Gewährleistungsanspruches! Die Kosten für Versand und Reparatur an Receivern, die durch das Verwenden von Software und Applikationen verursacht wurden, die nicht von der Firma Kathrein zur Verfügung gestellt wurden, sind von Ihnen selbst zu tragen! Verwenden Sie deshalb für Ihren Receiver ausschließlich Software und Applikationen, die von der Firma...
  • Seite 9 Dieses Gerät macht von rechtlich geschützten Technologien Gebrauch, die durch Patente in den USA und durch andere Immaterialgüterrechte auch in anderen Ländern geschützt sind. KATHREIN-Werke KG hat hierzu von Audio MPEG Inc. und Societa‘ Italiana per lo sviluppo dell‘elettronica, S.I.SV.EL, S.P.A Nutzungsrechte erhalten, die bestimmten Beschränkungen unterliegen, welche auch von Ihnen als Kunde zu beachten sind.

  • Seite 10: Anschluss Und Inbetriebnahme

    Anschluss und Inbetriebnahme Lief efer erum umfa fang UFS 90 Betriebsanleitung   Fernbedienung RC 674 Sicherheitshinweise (mehrsprachig)   HDMI-Kabel  2 Batterien AAA 1,5 V  Batt tter erie ernb nbed edie ienu nung inle lege Nehmen Sie den Deckel auf der Rückseite der Fernbedienung ab. Legen Sie die beiden beiliegenden Batterien in die Fernbedienung ein.

  • Seite 11: Tv-Anschluss

    Anschluss und Inbetriebnahme Fron ont- t-/R /Rüc üc üc ück- k-An Ansi sich Rece ceiv iver Ein-/Aus-Schalter Scart-Buchse TV-Anschluss Programmwahl (P-) Digital-Datenstrom-Ausgang (S/PDIF Sony/Philips Digital Interface Format) für 4-stelliges Display Dolby Digital AC 3 Audio Programmwahl (P+) Video-Ausgang (FBAS) RF(ZF)-Durchschleifausgang Audio-Ausgänge (L/R) Cinch-Buchsen RF(ZF)-Eingang Netzspannungszuleitung...
  • Seite 12 Anschluss und Inbetriebnahme LED im Frontdisplay: Die LED leuchtet: Receiver befi ndet sich im Stand-by-Modus Grün Fernbedienung wurde betätigt Anzeige im Frontdisplay: Aufnahme läuft Anzeige blinkt Timeshift läuft Gerä rä rä rät ansc schl hlie ieße ße ße ßen Sollten Sie die Konfi guration Ihrer Satelliten-Empfangsanlage nicht kennen, wenden Sie sich an Ihren Fachhändler.

  • Seite 13: Digital

    Anschluss und Inbetriebnahme TV-A -Ans nsch chlu luss Verbinden Sie den Satelliten-Receiver (HDMI- oder alternativ TV-Scart-Buchse) und das TV-Gerät mit einem HDMI- bzw. einem Scart-Kabel (siehe „Anschlussbeispiel“). Systembedingt befi nden sich an der TV-Scart-Buchse und am Video-Cinch-Ausgang die selben Videosignale. Audi di dio- Ansc...

  • Seite 14: Erst-Installation

    Anschluss und Inbetriebnahme Erst st-I -Ins nsta tall llat atio Bevor Sie den UFS 90 in Betrieb nehmen, lesen Sie die Kapitel „Sicherheitshinweise- Wichtige Hinweise“ sowie „Anschluss und Inbetriebnahme“ bis zum Punkt „Erst- Installation“ durch. Schließen Sie das Gerät erst an das Stromnetz an, wenn alle Installationsarbeiten fachgerecht durchgeführt worden sind.
  • Seite 15 Anschluss und Inbetriebnahme  Drücken Sie die (Grün)-Taste, um zum nächstfolgenden Menü zu gelangen. Sie erhalten folgende Einblendung:  Wählen Sie mit den -Tasten aus, ob die werksseitig vorgegebene Programmliste durch eine für ein bestimmtes Land vorsortierte Programmliste ersetzt werden soll (momentan sind nur eine begrenzte Anzahl an vorsortierten Programmlisten verfügbar).
  • Seite 16 Anschluss und Inbetriebnahme HDMI oder SCART HDMI-Format TV-Format Hier wählen Sie die Bildaufl ösung aus, die an Ihr Hier wählen Bildformat Ihres Fernsehgerät ausgegeben werden soll. Entweder: Fernsehgerätes aus. Entweder: - 1080i (Aufl ösung 1920 x 1080, Halbbilder) - 4:3 oder - 576p (Aufl...
  • Seite 17 Anschluss und Inbetriebnahme Sie erhalten folgende Einblendung: Ist Ihr Receiver wie im Anschlussbeispiel (siehe „Gerät anschließen“ in diesem Kapitel) angeschlossen, sind im weiteren Verlauf der Erst- Installation keine Änderungen notwendig. Sollten Sie die Gegebenheiten Ihrer Empfangsanlage nicht kennen, beachten Sie Folgendes: In vielen Fällen handelt es sich bei Satelliten-Empfangsanlagen um DiSEqC™1.0-Anlagen.
  • Seite 18 Anschluss und Inbetriebnahme Einf nfac ache s LN  Die einzelnen Positionen werden mit den -Tasten angewählt. Die Untermenüs werden,  falls erforderlich, mit der -Taste aufgerufen. Die Änderungen der derzeitigen Einstellungen nehmen Sie  mit den - oder den Zifferntasten vor. Sie erhalten folgende Einblendung: Satellit auswählen ...
  • Seite 19 Anschluss und Inbetriebnahme 22-kHz-Signal Einstellung nicht nötig/möglich LNB-Spannung Diese Angabe (steht ab Werk auf „Ein“) müssen Sie nur dann ändern, wenn Ihr LNB über eine eigene Stromversorgung verfügt. In den meisten Fällen wird das LNB über den Receiver mit Strom versorgt. Test-Transponder Wählen Sie das Auswahlfeld „Test-Transponder“...
  • Seite 20 Anschluss und Inbetriebnahme DiSE SEqC ™1 ™1 ™1.0  Die einzelnen Positionen werden mit den -Tasten angewählt. Die Untermenüs werden, falls  erforderlich, mit der -Taste aufgerufen. Die Änderungen der derzeitigen Einstellungen nehmen Sie mit  - oder den Zifferntasten vor. Anzahl Satelliten ...
  • Seite 21 Anschluss und Inbetriebnahme LNB-Typ  Sollte in Ihrer Empfangsanlage kein Universal-LNB verwendet werden, wählen Sie mit den -Tasten den in Ihrer Empfangsanlage verwendeten LNB-Typen aus. Sie können zwischen folgenden LNB-Arten wählen: - Universal oder - Single LNB-Low-Frequenz Diese Angaben müssen Sie nur machen, wenn Ihr LNB-Typ kein Universal-LNB ist. Beachten Sie hierzu die Ihrem LNB beigelegte Dokumentation.
  • Seite 22 Anschluss und Inbetriebnahme Eink nkab abel el-S -Sys  Die einzelnen Positionen werden mit den -Tasten angewählt. Die Untermenüs werden, falls  erforderlich, mit der -Taste aufgerufen. Die Änderungen der derzeitigen Einstellungen nehmen Sie mit  - oder den Zifferntasten vor. Anzahl Satelliten ...
  • Seite 23 - KATHREIN UAS 481 (Einkabel-LNB), - KATHREIN EXR 551, - KATHREIN EXR 552, - KATHREIN EXR 4 (Kathrein Einkabelmatrizen für vier Teilnehmer), - KATHREIN EXR 8 (Kathrein Einkabelmatrizen für acht Teilnehmer), - KATHREIN EXU 908 oder - Benutzerdefi niert (für alle Einkabel-Systeme, die nicht unter die vorher genannten Rubriken fallen) Für die Einstellungen der dem Tuner zugeordneten SCR, Frequenzen und evtl.
  • Seite 24 Anschluss und Inbetriebnahme Kanal mit PIN sichern (nicht bei jedem System möglich) Sollte bei Ihrem Einkabel-System die Möglichkeit bestehen, die verwendete Übertragungsfrequenz durch die Eingabe einer PIN zu schützen, können Sie dies in diesem Menü vornehmen. Die Übertragungsfrequenz kann dann von keinem anderen Receiver ohne die Eingabe der PIN genutzt werden. Wählen Sie die Einstellung „Ja“.
  • Seite 25 Anschluss und Inbetriebnahme LNB-Typ  Sollte in Ihrer Empfangsanlage kein Universal-LNB verwendet werden, wählen Sie mit den -Tasten den in Ihrer Empfangsanlage verwendeten LNB-Typen aus. Sie können zwischen folgenden LNB-Arten wählen: - Universal oder - Single LNB-Low-Frequenz Diese Angaben müssen Sie nur machen, wenn Ihr LNB-Typ kein Universal-LNB ist. Beachten Sie hierzu die Ihrem LNB beigelegte Dokumentation.
  • Seite 26 Anschluss und Inbetriebnahme Prog ramm mmsu such chla lauf  Die einzelnen Positionen werden mit den -Tasten angewählt. Die Änderungen der derzeitigen  Einstellungen nehmen Sie mit den -Tasten vor. Falls keinen Programmsuchlauf durchführen wollen, drücken Sie die  (Grün)-Taste und fahren Sie mit dem Punkt „Datum und Uhrzeit“...
  • Seite 27 Anschluss und Inbetriebnahme Netzwerksuche  Wählen Sie mit den -Tasten (Ein/Aus), ob eine Netzwerksuche durchgeführt werden soll. Bei der Einstellung „Netzwerksuche Aus“ werden nur die ab Werk gespeicherten Transponder des/r von Ihnen zuvor gewählten Satelliten nach neuen, noch nicht gespeicherten Programmen durchsucht. Bei der Einstellung „Netzwerksuche Ein“...
  • Seite 28 Anschluss und Inbetriebnahme Datu Uhrz rzei  Die einzelnen Positionen werden mit den -Tasten angewählt. Die Änderungen der derzeitigen  Einstellungen nehmen Sie mit den -Tasten vor. Zeitzonen-Abweichung (GMT) Hier wählen Sie die Zeitzonen-Abweichung zur UTC (früher GMT) aus (z. B. für Deutschland: + 1 Stunde). Sie können die Abweichung in 1-Stunden-Schritten einstellen.

  • Seite 29: Grundfunktionen

    Grundfunktionen Fern rnbe bedi dien enun ive- Betr trie V/Ra Radi dio) Derzeit noch nicht verfügbar Betrieb (on)/Stand-by (off) Aufruf Videotext Zifferntasten Aufruf Hauptmenü Lautstärke „+“ (lauter) Lautstärke „-“ (leiser) Ton aus Programm-Wahl  = Aufruf Favoritenliste Aufruf Programm-Information (Infobanner u. Detailinformation) ...
  • Seite 30 Grundfunktionen mö mö mö möch chte erns nseh ehen  - Mit die Lautstärke leiser und lauter stellen  - Mit die Programme umschalten  - Mit erweiterte Programminfos ein- und wieder ausblenden  - Mit Ton Stummschalten   - Mit die Programmplatznummer direkt eingeben ...
  • Seite 31 Grundfunktionen mö mö mö möch chte adio ör ör ör ören  - Mit (Blau) Wechsel in den Radio-Modus  - Mit die Lautstärke leiser und lauter stellen  - Mit die Programme umschalten  - Mit erweiterte Programminfos ein- und wieder ausblenden ...
  • Seite 32 Grundfunktionen mö mö mö möch chte ideo eote text ehen  - Mit Videotext aufrufen   - Mit die gewünschte Seite direkt eingeben oder  - Mit seitenweise vor-/zurückblättern   - Mit oder zurück zum Fernsehen...
  • Seite 33 Wiedergabe vor- und zurückspulen  - Mit normale Wiedergabegeschwindigkeit  - Mit Wiedergabe unterbrechen (Pause)  - Mit Timeshift abbrechen und zurück zum normalen (live) Fernsehbild Getestet nur mit Festplatten aus dem Kathrein-Lieferprogramm (siehe dazu auch: www.kathrein.de → Service → FAQs)
  • Seite 34  - Mit zuvor Dauer verändern Verdrückt?   - Mit (Roter Punkt) oder Fenster schließen ohne aufzunehmen   - Mit laufende Aufnahme stoppen Getestet nur mit Festplatten aus dem Kathrein-Lieferprogramm (siehe dazu auch: www.kathrein.de → Service → FAQs)
  • Seite 35 - Mit die Sendung aufnehmen oder  - Mit zuvor Aufnahmemodus, Datum, Start, Ende und Dauer verändern   - Mit oder zurück zum Fernsehen Getestet nur mit Festplatten aus dem Kathrein-Lieferprogramm (siehe dazu auch: www.kathrein.de → Service → FAQs)
  • Seite 36 - Mit Wiedergabe unterbrechen (Pause)  - Mit Wiedergabe abbrechen und zurück in das Aufnahme-Archiv  - Mit Aufnahme-Archiv verlassen und zurück zum normalen (live) Fernsehbild Getestet nur mit Festplatten aus dem Kathrein-Lieferprogramm (siehe dazu auch: www.kathrein.de → Service → FAQs)
  • Seite 37 Grundfunktionen mö mö mö möch chte Aufn fnah ahme ös ös ös ösch chen  - Mit Aufnahme-Archiv öffnen  - Mit Aufnahme auswählen  - Mit (Roter Punkt)-Taste Menü „Bearbeiten“ öffnen   - Mit Option „Löschen“ auswählen und mit bestätigen ...
  • Seite 38 Grundfunktionen arbe beit ungs swah lmög ög ög ög ög lich en i n de n Me nü nü nü nü ü In einigen Menüs/Einblendungen wird Ihnen in diesem Kästchen ein bestimmter Farbverlauf angezeigt. Jeder Farbverlauf steht für eine bestimmte Ansicht/Auswahl. Welche Farbe welcher Taste zugeordnet ist, können Sie der untenstehenden Tabelle entnehmen.
  • Seite 39 Grundfunktionen Prog ramm mmwa wahl us P rogr amml mlis  Mit der -Taste öffnen Sie die Programmliste. Sie erhalten folgende Einblendung: -Bil Aktuell gewählte gewählten Gesamtliste Prog rammliste Prog ramm        Grün ün ün ün ün-...
  • Seite 40 Grundfunktionen Wählen Sie jetzt mit der jeweiligen Farbtaste, aus welcher Kategorie Sie eine Programmliste öffnen möchten:  (Rot)- Taste: Aufruf der Kategorie „Favoritenlisten“ Beinhaltet folgende Programmlisten: - Favoritenlisten 1-8  (Grün)-Taste: Aufruf der Kategorie „Gesamtliste“ Beinhaltet folgende Programmlisten: - Gesamtliste - Nach Satelliten sortierte Programm- listen ...

  • Seite 41: Ton-Auswahl

    Grundfunktionen Prog ramm mm-I -Inf nfor orma mati tion Die Programm-Meldung wird bei jedem Programm-Wechsel für einige Sekunden (kann im Menü „Einstellungen“, „Benutzerdefi nierte Einstellungen“, „Bildschirm-Menü anpassen“ eingestellt werden) oder  ständig mit der -Taste eingeblendet. rtit itel Prog ogra ramm wähl hlt ä...
  • Seite 42 Grundfunktionen Ton- Ausw swah   Drücken Sie die (Gelb)-Taste und wählen Sie mit den -Tasten „Tonauswahl“ und bestätigen Sie  mit der -Taste. Im Anschluss erhalten Sie folgende Einblendung (Beispiel):  Wählen Sie die von Ihnen gewünschte Ton-Option mit den Cursor( )-Tasten aus und bestätigen Sie Ihre ...
  • Seite 43 Grundfunktionen Vide deot otex Dieses Symbol in der Programm-Meldung zeigt Ihnen, ob Videotext bei dem gerade angewählten Programm verfügbar ist.  Mit Druck auf die -Taste bereitet der Receiver den mitgesendeten Videotext – auch bei verschlüsselten Signalen – für das Fernsehgerät auf. Während der Suche ist in der linken oberen Ecke die gesuchte Programm-Seite und in der rechten oberen Ecke die laufende Zeitangabe mit Tagesdatum eingeblendet.
  • Seite 44 Sie den Vorgang ab. Nach dem Start der Aufnahme müssen Sie zum Abbrechen der Aufnahme die   -Taste drücken und mit der -Taste bestätigen. Wie Sie eine bereits aufgenomme Sendung wiedergeben können, sehen Sie im Kapitel „Aufnahmen- Archiv“. Getestet nur mit Festplatten aus dem Kathrein-Lieferprogramm (siehe dazu auch: www.kathrein.de → Service → FAQs)

  • Seite 45: Programmführer (Elektronische Programmzeitschrift "Epg")

    Der volle Umfang des EPGs kann nur in Verbindung mit der eingerichteten, angeschlossenen Archiv- Festplatte genutzt werden. Die EPG-Daten stehen Ihnen nicht sofort nach der Erst-Installation zur Verfügung. Erst beim Betrachen eines Programmes werden die EPG-Daten aktualisiert. Getestet nur mit Festplatten aus dem Kathrein-Lieferprogramm (siehe dazu auch: www.kathrein.de → Service → FAQs)

  • Seite 46: Jetzt Läuft-Ansicht

    Programmführer (Elektronische Programmzeitschrift „EPG“) Aufr fruf  Der EPG wird mit der -Taste aufgerufen. Sie erhalten automatisch bei jedem Aufruf die „Vorschau“- Ansicht (Gelb) - egal welche Ansicht Sie beim letzten Mal vor dem Verlassen des EPGs eingestellt hatten. Sie erhalten folgende Einblendung (Beispiel): Bild l er chent...

  • Seite 47: Aufnahme-Einstellungen (Timer Programmie- Ren)

    Programmführer (Elektronische Programmzeitschrift „EPG“) Navi viga tion ernb nbed edie ienu nung stas aste  Aufruf Aufnahmeplans (Anzeige aller (Rot)-Taste vorprogrammierten Aufnahmen)  Navigation einzelnen Ansichten -Tasten (z. B. 15 Minuten Zeitsprung nach vorne in der „Jetzt läuft“-Ansicht)  Aufruf der Vorschau des momentan markierten (Gelb)-Taste Programmes (Programmzeitschrift) ...
  • Seite 48 Programmführer (Elektronische Programmzeitschrift „EPG“) Ansi sich chte EPGs Vors rsch chau au-A -Ans nsic icht Prog ramm mm-Z -Zei eits tsch chri rift „Vorschau“-Ansicht können  jederzeit im EPG mit der (Gelb)-Taste aufrufen. In der „Vorschau-Ansicht“ sehen Sie alle Sendungen des aktuell gewählten Programmes.

  • Seite 49: Aufnahmeplan

    Programmführer (Elektronische Programmzeitschrift „EPG“) Jetz lä lä läuf uft- t-An Ansi sich „Jetzt läuft“-Ansicht können  jederzeit im EPG mit der (Grün)-Taste aufrufen. In der „Jetzt läuft“-Ansicht sehen Sie alle Programme in der Reihenfolge der Gesamt- Programm-Liste eingeblendet. Sofern EPG-Daten vom Programm-Anbieter zur Verfügung gestellt/mitgesendet werden, zeigt Ihnen der Receiver zu jedem Programm die aktuell laufende Sendung mit Beginn, Ende, Dauer und einem Fortschrittsbalken an.
  • Seite 50 Programmführer (Elektronische Programmzeitschrift „EPG“) Aufn fnah ahme me-E -Ein inst stel ellu lung Time ramm mmie iere ren)  Mit der (roter Punkt)-Taste können Sie jederzeit eine Sendung für die Aufnahme vorbereiten. Die aufzunehmende Sendung kann jeder Ansicht EPGs  ausgewählt werden, sofern die (roter Punkt)-Taste unten in der Bildschirm-...
  • Seite 51 Programmführer (Elektronische Programmzeitschrift „EPG“) Sendung nicht im EPG vorhanden: Wählen eine beliebige Sendung Programmes, auf dem die gewünschte Sendung zu einem späteren Zeitpunkt ausgestrahlt  wird und drücken Sie die (roter Punkt)- Taste. Sie erhalten folgende Einblendung (Beispiel): Da keine EPG-Daten vorhanden sind, müssen Sie die Daten (Datum, Start, Ende) manuell eingeben. ...
  • Seite 52 Programmführer (Elektronische Programmzeitschrift „EPG“) Aufn fnah ahme „ „ „ „ „ Tä Tä Tägl ich“ h“ h“  Wählen Sie mit den -Tasten die Aufnahmeart „Täglich“ aus (siehe Bild rechts). Wechseln Sie im Anschluss mit den  -Tasten Auswahlfeld ...
  • Seite 53 Programmführer (Elektronische Programmzeitschrift „EPG“)  Zifferntasten den gewünschten Aufnahmestart-Zeitpunkt ein. Wechseln Sie im Anschluss mit den  Tasten auf das Auswahlfeld „Ende“ und geben Sie mit den - oder den Zifferntasten den gewünschten Aufnahmeend-Zeitpunkt ein. Zusätzlich können Sie in der nächsten Zeile auch die Dauer der Aufnahme verändern.

  • Seite 54: Aufnahmen-Archiv (Aufnahmen Wiedergeben/Bearbeiten)

    Aufnahmen-Archiv (Aufnahmen wiedergeben/bearbeiten) Funktion nur nutzbar, wenn Archiv-Festplatte angeschlossen und eingerichtet ist und derzeit keine Aufnahme läuft. Getestet nur mit Festplatten aus dem Kathrein-Lieferprogramm (siehe dazu auch: www.kathrein.de → Service → FAQs) Aufr fruf ufna nahm hmen en-A -Arc rchi ...
  • Seite 55 Aufnahmen-Archiv (Aufnahmen wiedergeben/bearbeiten) Ausw swah ahlm lmög ög ög ög lich chke keit iten Fern rnbe bedi dien enun ungs tast sten Aufn fnah ahme men- Arch chiv  Gerät bzw. Partition auswählen (Gelb)-Taste  Änderungen der Sortierung -Tasten  Beim ersten Drücken wird die Wiedergabe -Taste im Vorschaufenster gestartet.
  • Seite 56 Aufnahmen-Archiv (Aufnahmen wiedergeben/bearbeiten) Wied eder erga iner ufna nahm  Die Auswahl der gewünschten Aufnahme erfolgt mit den -Tasten. Die Wiedergabe der gewählten   Aufnahme wird mit der -Taste gestartet. Durch nochmaliges Drücken der -Taste wird das Aufnahmen- Archiv verlassen und die gewünschte Aufnahme kann im Vollbild betrachtet werden. Wied eder erga...
  • Seite 57 Aufnahmen-Archiv (Aufnahmen wiedergeben/bearbeiten) Diese ndung erhalten Sie nach dem Start der Wiedergabe der A ufnahme im Vollbildmodus oder durch einmaliges    Drüc ücke aste D iese Einblendung erhalten Sie bei jeder Art des Vor-/ Rückspulens oder durch Drücken der ...
  • Seite 58 Aufnahmen-Archiv (Aufnahmen wiedergeben/bearbeiten) Umbe bene nenn nnen  Wählen Sie mit den -Tasten „Umbenennen“ aus und bestätigen Sie Ihre  Auswahl mit der -Taste. Sie können jetzt die von Ihnen zuvor gewählte Aufnahme umbenennen. Sie erhalten folgende Einblendung (siehe Beispielbild rechts). Eingabe alphanumerischen Zeichen erfolgt, wie unter „Technischer...

  • Seite 59: Mediacenter

    Mediacenter Allg emei eine nfor orma mati tion onen Mult ltim imed edia Neben der Aufnahme-Funktionalität bietet der Receiver folgende Multimedia-Funktionen. MP3-Wiedergabe Bilder-Wiedergabe Die wieder zu gebenden Daten müssen sich auf einem an den Receiver angeschlossenen USB- Speichermedium befi nden. ...
  • Seite 60 Mediacenter Bild ld-W -Wie iede derg  Wählen Sie mit den -Tasten das Bild aus, mit dem Sie Ihre Diaschau starten  möchten. Mit der -Taste starten Sie die Diaschau. Während der Wiedergabe haben Sie folgende Steuerungsmöglichkeiten:  Pause  Start der Wiedergabe nach Pause ...
  • Seite 61 Mediacenter MP3- 3-Wi Wied eder erga Das Mediacenter verfügt über einen integrierten MP3-Player. Die Darstellung der MP3-spezifi schen Informationen basiert auf dem „IDTag Info V2.3“. Es werden immer nur die Dateien des zuvor gewählten Ordners abgespielt. Wählen Sie mit den ...

  • Seite 62: Hauptmenü

    Hauptmenü Aufr fruf infü fü fü führ hrun aupt menü nü nü nü  Das Hauptmenü wird mit der -Taste aufgerufen. Sie erhalten folgende Einblendung: In der rechten oberen Ecke des Haupt- menüs erscheint immer das Programm des zur Zeit angewählten Programmes. Die angewählten Menüs, Untermenüs und Positionen sowie die einzustellenden Parameter...
  • Seite 63 Hauptmenü Menü nü nü nü -Ü -Ü -Ü -Übe Ü Ü Ü Ü bers rsic icht...

  • Seite 64: Gramme

    Hauptmenü - Programmliste bearbeiten Alle im folgenden Kapitel erklärten und von Ihnen durchführbaren Änderungen an den Programm- und Favoritenlisten werden nur dann vom Receiver gespeichert,  wenn Sie beim Verlassen des Menüs durch die -Taste auf die Frage „Änderungen  speichern?“, die Auswahl „Ja, Änderungen speichern“...

  • Seite 65: Verschieben

    Hauptmenü - Programmliste bearbeiten Ausw swah des/ s/de earb rbei eite tend nden rogr amme Zur Auswahl eines Programmes wählen Sie das gewünschte Programm in der von Ihnen gewählten Programm-/Favoritenliste  )-Tasten aus (siehe mit den Cursor( Beispielbild rechts). Um in der Programmliste hintereinander angeordnete Programme zu markieren, können eine...
  • Seite 66 Hauptmenü - Programmliste bearbeiten Lö Lö Lösc sche Programme, die aus einer anderen Liste als einer Favoritenliste gelöscht werden, sind unwiderrufl ich gelöscht und können nur durch einen erneuten Programm- suchlauf wiedergefunden werden. Nur Programme, die aus einer Favoritenliste gelöscht werden, bleiben in der Gesamtliste erhalten und werden nur aus der jeweils gewählten Favoritenliste gelöscht.
  • Seite 67 Hauptmenü - Programmliste bearbeiten erre Nach Auswahl der/des zu bearbeitenden  Programme/s drücken Sie die (roter Punkt)-Taste.  Wählen Sie mit den -Tasten „Sperren“ aus und bestätigen Sie Ihre  Auswahl mit der -Taste. Um das Programm zu sperren, müssen Sie jetzt Ihren vierstelligen Geräte-PIN- Code (Werkseinstellung: 0000) eingeben.
  • Seite 68 Hauptmenü - Programmliste bearbeiten Bloc ockm kmak akie ieru rung s ta tart rten  Drücken Sie die (roter Punkt)-Taste.  Wählen Sie mit den -Tasten „Blockmarkierung starten“  bestätigen Sie die Auswahl mit der Taste. Sie können nun, von dem zuvor ...
  • Seite 69 Hauptmenü - Programmliste bearbeiten erre Siehe „Programme bearbeiten (Programm- listen)“, „Sperren“. Favo vori rite tenl nlis iste mben enen enne Eine Favoritenliste kann erst umbenannt werden, wenn ihr mindestens ein Programm zugeordnet ist. Nach Auswahl der/des zu bearbeitenden  Programme/s drücken Sie die (roter Punkt)-Taste.

  • Seite 70: Hauptmenü - Programmsuchlauf

    Hauptmenü - Programmsuchlauf Nach Aufruf des Menüs erhalten Sie folgende Einblendung: Sie haben drei verschiedene Suchlauf- Möglichkeiten: - Automatischer Suchlauf - Manueller Suchlauf - Suche mit Service-ID Wählen Sie die gewünschte Suchlauf-Art Automatischer Alle Transponder des von Ihnen Suchlauf gewählten Satelliten werden ...
  • Seite 71 Hauptmenü - Programmsuchlauf ASTRA 19,2° Ost und HOTBIRD 13° Ost), müssen Sie diesen Vorgang ein Mal für jeden Satelliten durchführen. Sie können aber auch nochmals die Erst-Installation starten, bei deren Programm-Suchlauf werden alle von Ihnen gewählten Satelliten durchsucht. Programm-Suchmodus  Mit den -Tasten wählen Sie jetzt die Art der zu suchenden Programme aus.
  • Seite 72 Hauptmenü - Programmsuchlauf Nach Abschluss des Suchlaufes erhalten Sie folgende Einblendung (Beispiel):  Drücken Sie die -Taste. Manu nuel elle Such chla lauf Nach Aufruf des Menüs erhalten Sie folgende Einblendung:  Mit den -Tasten wählen Sie die zu verändernden Parameter für den Suchlauf aus.
  • Seite 73 Hauptmenü - Programmsuchlauf Programm-Suchmodus  Mit den -Tasten wählen Sie jetzt die Art der zu suchenden Programme aus. Sie haben drei Möglichkeiten: - „freie und verschlüsselte“ Es werden alle Programme gesucht - „nur freie“ Es werden nur frei empfangbare Programme gesucht Netzwerksuche ...
  • Seite 74 Hauptmenü - Programmsuchlauf Transponder-Frequenz  Wählen Sie mit den - (Transponder-Frequenz bereits gespeichert) oder den Zifferntasten (falls Transponder-Frequenz noch nicht gespeichert ist) die Transponder-Frequenz aus, auf der das zu suchende Programm abgestrahlt wird. Rechts unten in der Einblendung zeigt Ihnen der Receiver die aktuelle Signalstärke und -qualität des gewählten Transponders.

  • Seite 75: Hauptmenü - Kindersicherung

    Hauptmenü - Kindersicherung Nach Aufruf des Menüs erhalten Sie folgende Einblendung: Sie müssen, um in dieses Menü zu gelangen, vierstelligen Geräte- PIN-Code eingeben (Werkseinstellung: „0000“). Im Anschluss erhalten folgende Einblendung: In diesem Menü können Sie diverse Beschränkungen/Kindersicherungen einstellen. Die einzelnen Positionen werden mit den ...
  • Seite 76 Hauptmenü - Kindersicherung  nochmals eingeben. Zum Speichern Ihres neuen Kennwortes drücken Sie jetzt die -Taste. Ihr Geräte-PIN-Code wurde geändert. Bewahren Sie den vierstelligen Geräte-PIN-Code sicher auf, damit Sie jederzeit Zugang zu Ihren Programmen haben, auch wenn Sie ihn einmal vergessen haben sollten. Sollten Sie den Geräte-PIN-Code vergessen haben, müssen Sie sich an Ihren Händler wenden, der Ihren Receiver wieder entsperrt.

  • Seite 77: Hauptmenü - Einstellungen

    Hauptmenü - Einstellungen Nach Aufruf des Menüs erhalten Sie folgende Einblendung: Wählen Sie das gewünschte Menü mit den  -Tasten aus und bestätigen Sie die  Auswahl mit der -Taste. Erst st-I -Ins nsta tall llat atio Siehe Kapitel „Anschluss und Inbetriebnahme“, „Erst-Installation“. Bild Nach Aufruf des Menüs erhalten Sie folgende Einblendung:...
  • Seite 78 Hauptmenü - Einstellungen HDMI-Format TV-Format Hier wählen Sie die Bildaufl ösung aus, die an Hier wählen Bildformat Ihres Fernsehgerät ausgegeben werden soll. Fernsehgerätes aus. Entweder: Entweder: - 4:3 oder - 1080i (Aufl ösung 1920 x 1080, Halbbilder) - 16:9 - 576i (Aufl ösung 720 x 576, Halbbilder) - 576p (Aufl...
  • Seite 79 Hauptmenü - Einstellungen Bild ldsc schi hirm rm-M -Men enü ü ü ü anpa ssen Nach Aufruf des Menüs erhalten Sie folgende Einblendung: einzelnen Positionen werden  -Tasten angewählt. Änderungen derzeitigen  Einstellungen nehmen Sie mit den bzw. mit den Zifferntasten vor. Funktionsumfang Stellen Sie hier den Funktionsumfang Ihres Receivers ein.
  • Seite 80 Hauptmenü - Einstellungen Datu Uhrz rzei Nach Aufruf des Menüs erhalten Sie folgende Einblendung: einzelnen Positionen werden  -Tasten angewählt. Änderungen derzeitigen  Einstellungen nehmen Sie mit den bzw. mit den Zifferntasten vor. Zeitzonen-Abweichung (GMT) Hier wählen Sie die Zeitzonen-Abweichung zur UTC (früher GMT) aus (z. B. für Deutschland: + 1 Stunde). Sie können die Abweichung in 1-Stunden-Schritten einstellen.

  • Seite 81: Hauptmenü - Service-Menü

    Hauptmenü - Service-Menü Nach Aufruf des Menüs erhalten Sie folgende Einblendung: Wählen Sie das gewünschte Menü mit den  -Tasten aus und bestätigen Sie die  Auswahl mit der -Taste. Unter der Auswahl „USB-Geräte-Management“ werden Ihnen folgende zusätzliche Informationen angezeigt: - Aktuell auf dem Receiver verwendete Betriebs-Software-Version - Hardware-Version des Receivers - Datum der letzten Aktualisierung der Betriebs-Software des Receivers...

  • Seite 82: Software-Aktualisierung

    Kontrollieren Sie nach einem Software-Update die Zeiteinstellung! Die Updates können Sie auch im Internet abrufen. Die Adresse lautet: www.kathrein.de. Sie fi nden die Software unter „Service“ → „Software und Downloads“ → „Receiver“ →„UFS 90“ Diese Updates können Sie auch über die USB-Schnittstelle des Receivers durch- führen (siehe „Service-Menü“, „Software-Aktualisierung“, „Software-Aktualisierung...
  • Seite 83 EXT2-formatiertes USB-Speichermedium mit der zu installierenden Software/ Programmliste am USB-Anschluss an der Rückseite des Receivers angesteckt ist. Die Updates können Sie auch im Internet abrufen. Die Adresse lautet: www.kathrein.de. Sie fi nden die Software unter „Service“ → „Software und Downloads“ → „Receiver“ →„UFS 90“ ...
  • Seite 84 Hauptmenü - Service-Menü Werk rkse sein inst stel ellu lung aden Werk rks- Rese set) Nach Aufruf des Menüs müssen Sie, um in dieses Menü zu gelangen, den vierstelligen Geräte-PIN-Code eingeben (Werkseinstellung: „0000“). Im Anschluss erhalten folgende Einblendung:  Drücken Sie jetzt die -Taste, um alle Einstellungen des Receivers in den Auslieferungszustand ...
  • Seite 85 Hauptmenü - Service-Menü Erst stel elle n ei eine r de dedi dica cate Hard rddi disk Arch chiv iv-F -Fes estp latt tte) Das Einrichten einer dedicated Harddisk (speziell für diesen Receiver eingerichtete Archiv-Festplatte) ist erforderlich, um mit dem Receiver Aufnahmen machen oder Timeshift (zeitversetztes Fernsehen) nutzen zu können.

  • Seite 86: Hauptmenü - Sprachauswahl

    Hauptmenü - Sprachauswahl Nach Aufruf des Menüs erhalten Sie folgende Einblendung:  Wählen Sie die gewünschte Menüsprache mit den -Tasten aus und bestätigen Sie Ihre Auswahl mit  -Taste. Es stehen Ihnen folgende Sprachen zur Auswahl: Deutsch, Englisch, Französisch, Italienisch, Spanisch, Tschechisch, Holländisch und Türkisch.

  • Seite 87: Bedienung Ohne Fernbedienung

    Bedienung ohne Fernbedienung Sollten Sie Ihre Fernbedienung einmal verlegt haben oder sind deren Batterien entladen, können Sie Ihren Receiver notfalls (eingeschränkt) von der Frontseite aus bedienen. Ausn snah ahme mebe betr trie E in-/Aus-Schalter An der Frontseite stehen Ihnen drei Tasten zur Verfügung: Ein-/Aus-Schalter Mit diesem Schalter können Sie den Receiver ein- und wieder ausschalten.

  • Seite 88: Fehlererkennung Und Problembehandlung

    Fehlererkennung und Problembehandlung Für den Fall einer Funktionsstörung kontrollieren Sie zunächst grundsätzlich alle Kabelverbindungen und Betriebszustände: 1. Netzstecker von Receiver und Fernsehgerät befi nden sich in der Steckdose 2. Antennenkabel befi nden sich am Receiver-Eingang 3. Receiver und Fernsehgerät sind mit HDMI- oder Scart- oder Cinch-Kabel korrekt verbunden 4.

  • Seite 89: Technischer Anhang

    Technischer Anhang Alph anum umer eris e Ei Eing aben Für die Eintragung von z. B. Favoritennamen oder Suchbegriffen verwenden Sie die jeweils eingeblendete Tastatur (siehe Beispielbild). Die in der Tastatur den Zifferntasten zugeordneten Buchstaben fi nden auch auf Ihrer Fernbedienung wieder. Die Benutzung ähnelt sehr der eines Mobil- telefones.
  • Seite 90 Technischer Anhang  Abbrechen der Eingabe ohne zu speichern  Abbrechen der Eingabe ohne zu speichern  Nach Eingabe des gewünschten Begriffes drücken Sie die -Taste um z. B. den Namen/Suchbegriff zu   übernehmen oder die - oder -Taste, um die Eingabe abzubrechen. Erwe weit erte...
  • Seite 91 Technischer Anhang Tech chni nisc sche aten UFS 90si UFS 90sw Bestell-Nr. 20210192 20210193 Farbe Silber Schwarz HF-Bereich Sat-ZF-Bereich 950-2150 Eingangspegel-Bereich dBμV 44-83 TV-System Video Modulation, FEC, Demultiplexer DVB-S/DVB-S2-Standard Video-Aufl ösung CCIR 601 (720 x 576 Zeilen), 576i, 576p, 720p, 1080i...
  • Seite 92 Technischer Anhang Sat- t-ZF ZF-A -Ans nsch chlu luss ssbe beis ispi Ei Einz nzel el elan anla la lage Geme mein insc scha haft ftsa sanl nlag en ( x Sa Sat- t-ZF Überspannungsschutz KAZ 11/KAZ 12...
  • Seite 93 Technischer Anhang Geme mein insc scha haft ftsa sanl nlag Sat- t-ZF ZF), ulti tife feed Geme mein insc scha haft ftsa sanl nlag en ( 16 x at-Z -ZF) Mult ltif ifee Überspannungsschutz KAZ 11/KAZ 12...
  • Seite 94 Technischer Anhang Eink nkab abel el-S -Sys tem- m An Anla lage Überspannungsschutz KAZ 11/KAZ 12...
  • Seite 95 Technischer Anhang Überspannungsschutz KAZ 11/KAZ 12...

  • Seite 96: Kleines Technisches Lexikon

    Kleines Technisches Lexikon AC 3 Dolby Digital 5.1 Ausgang für Dolby Digital-Signal Dolby Digital ist ein Tonübertragungsverfahren, welches ermöglicht, digitalen Surround-Ton auf ASTRA einer Heimkinoanlage wiederzugeben. Satellitensystem der SES (Société Européene des Satellites). Analoge und digitale Transponder im DVB - Digital Video Broadcasting Frequenzbereich 10,7-12,75 GHz.
  • Seite 97 Kleines Technisches Lexikon HDMI - High Defi nition Multimedia Interface Digitale Schnittstelle für digitale Video- und Audio- Analoge Fernsehnorm Datenübertragung zwischen TV und Receiver (bevorzugt bei HDTV). Pay-TV Bezahl-Fernsehen (z. B. sky). Verschlüsselte High-Band Sender, die nur mit einer entsprechenden Smartcard Satellitenfrequenzbereich zwischen 11,7 und 12,75 zu entschlüsseln sind.
  • Seite 98 über spezielle Tuner-Bausteine, sogenannte SCR (Satellite Channel Router), die in das Speisesystem S-Video Signal bzw. in die Matrix eingebaut sind. Das Einkabel-System von Kathrein entspricht 8PSK (8-Phase-Shift-Keying) dem Einkabel-Standard nach EN 50494, d. h. alle Digitales Modulationsverfahren, das bei HDTV- Bauteile eines Einkabel-Systems, die dieser Norm Satellitenübertragung verwendet wird...

  • Seite 99: Service

    Inbetriebnahme oder Bedienung haben, oder sollte wider Erwarten ein Problem auftreten, setzen Sie sich bitte mit Ihrem Fachhändler in Verbindung. Weiterhin steht Ihnen auch unsere Kathrein-Kunden-Hotline zur Verfügung. Telefon: 0900/1122240 * * (0,49 EUR/Min über das Festnetz der Deutschen Telekom AG, Mobilfunkkosten können ggf.
  • Seite 100 Internet: www.kathrein.de KATHREIN-Werke KG • Anton-Kathrein-Straße 1 - 3 Postfach • 83004 Rosenheim...
