BEDIENELEMENTE, ANZEIGEN UND ANSCHLÜSSE
In diesem Abschnitt fi nden Sie eine kurze Beschreibung aller Bedienelemente, Anzeigen und Anschlüsse.

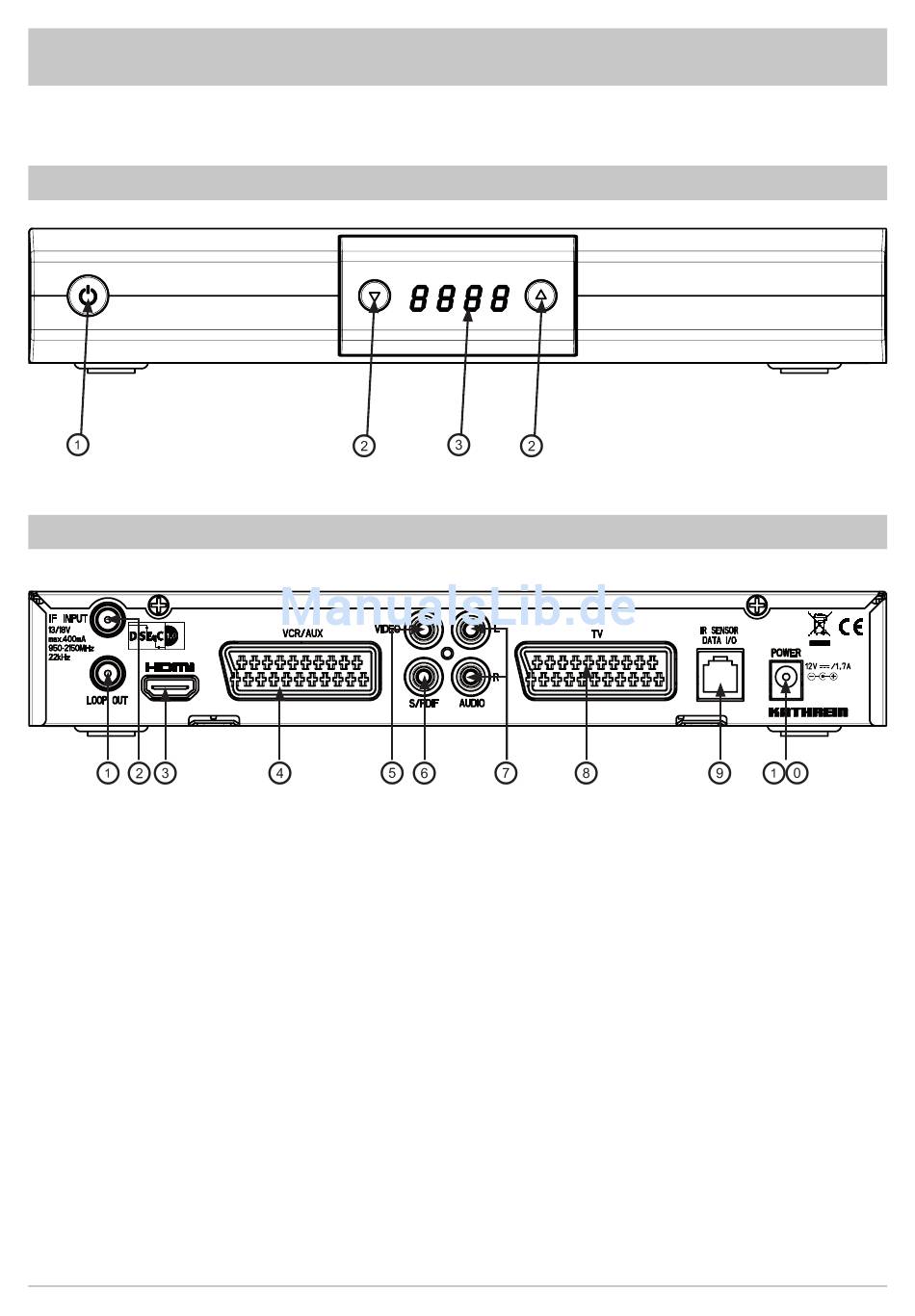

ANSICHT VORDERSEITE (BLENDE ABGENOMMEN)

ANSICHT RÜCKSEITE
Bedienelemente und Anzeigen auf der
Vorderseite
1. Ein-/Aus-Schalter (mit Netztrennung)
2. Programm-(▼▲)Tasten zur Programm-Wahl
3. Display
8
Bedienelemente und Anschlüsse auf der
Rückseite
1. LNB-Durchschleifausgang
2. LNB-Eingang
3. HDMI-Ausgang
4. Scart-Buchse VCR-/AUX-Anschluss
5. Video-Ausgang (FBAS)
6. Elektrischer Digital-Datenstrom-Ausgang
(SPDIF/Sony Philips Digital Interface
Format) für Dolby Digital AC 3 Audio
7. Audio-Ausgänge (L/R) Cinch-Buchsen
8. Scart-Buchse TV-Anschluss
9. RJ 11-Daten-Schnittstelle/Anschluss-
möglichkeit externer IR-Sensor
10. Netzspannungszuleitung
