EN
3. InStRUCtIonS FoR InStALLAtIon
3.1. Before Installation
Before installing the heater, study the instructions
for installation. Check the following points:
Is the output and type of the heater suitable for
•
the sauna room? the cubic volumes given in
table 2 should be followed.
Is the supply voltage suitable for the heater?
•
The location of the heater fulfils the minimum
•
requirements concerning safety distances given
in fig. 6 and table 2.
It is absolutely necessary to install the heater ac-
cording to these values. neglecting them causes
a risk of fire. only one electrical heater may be
installed in the sauna room.
Heater/Ofen
Model and dimensions/
Modell und Maße
Width/Breite
360 mm
Depth/Tiefe
190 mm
Height/Höhe 460 mm
Weight/Gewicht 7 kg
Stones/Steine
max. 6 kg
A30
Table 2.
Installation details
Tabelle 2. Montageinformationen

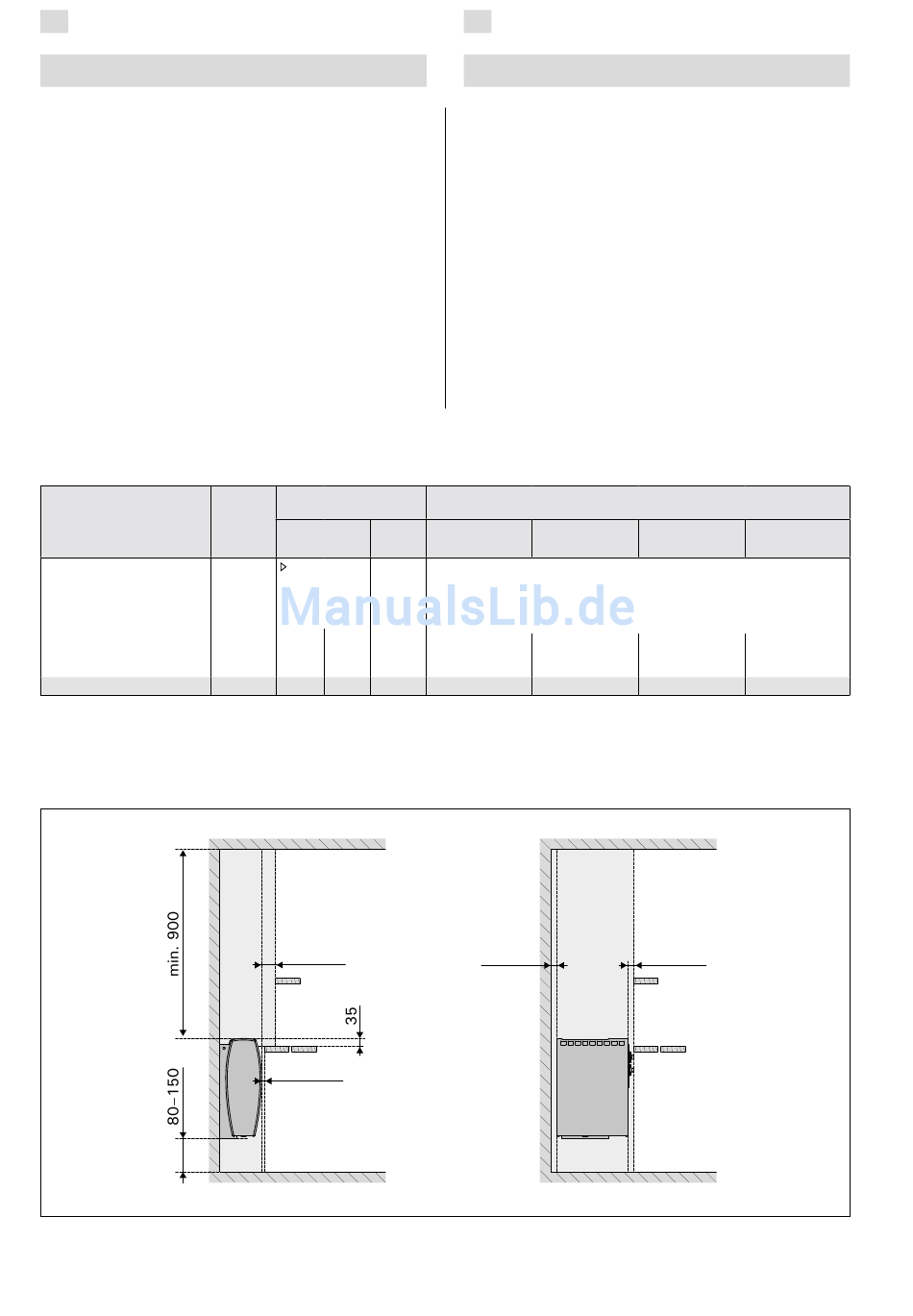

Figure 6.
Safety distances (all dimensions in millimeters)
Abbildung 6. Sicherheitsmindestabstände (alle Abmessungen in Millimetern)
10
Output
Sauna room
Leistung
Saunakabine
Cubic vol.
Height
Rauminhalt
Höhe
2.3.
min.
max.
min.
kW
m
m
mm
3
3
2,9
2
4
1500
min. 50
min. 10
DE
3. InStALLAtIonSAnLEItUnG
3.1. Vor der Montage
Bevor Sie den Saunaofen installieren, lesen Sie die
Montageanleitung und überprüfen Sie folgende Din-
ge:
Ist der zu montierende Saunaofen in Leistung
•
und Typ passend für die Saunakabine? Die
Rauminhaltswerte in tabelle 2 dürfen weder
über noch unterschritten werden.
Ist die Netzspannung für den Saunaofen geeig-
•
net?
Der Montageort des Ofens erfüllt die in Abbil-
•
dung 6 und Tabelle 2 angegebenen Sicherheits-
mindestabstände.
Diese Abstände müssen unbedingt eingehalten
werden, da ein Abweichen Brandgefahr verursacht.
In einer Sauna darf nur ein Saunaofen installiert
werden.
Connecting cable/Fuse
Anschlußkabel/Sicherung
Fuse
400 V 2N~
Sicherung
See fig. 7. The measurements apply to the connection cable only!
Siehe Abbildung 7. Die Messungen beziehen sich ausschließlich auf
das Anschlusskabel!
mm
A
2
4 x 1,5
2 x 10
min. 20
Fuse
230 V 1N~
Sicherung
mm
A
2
3 x 2,5
1 x 16
min. 20
