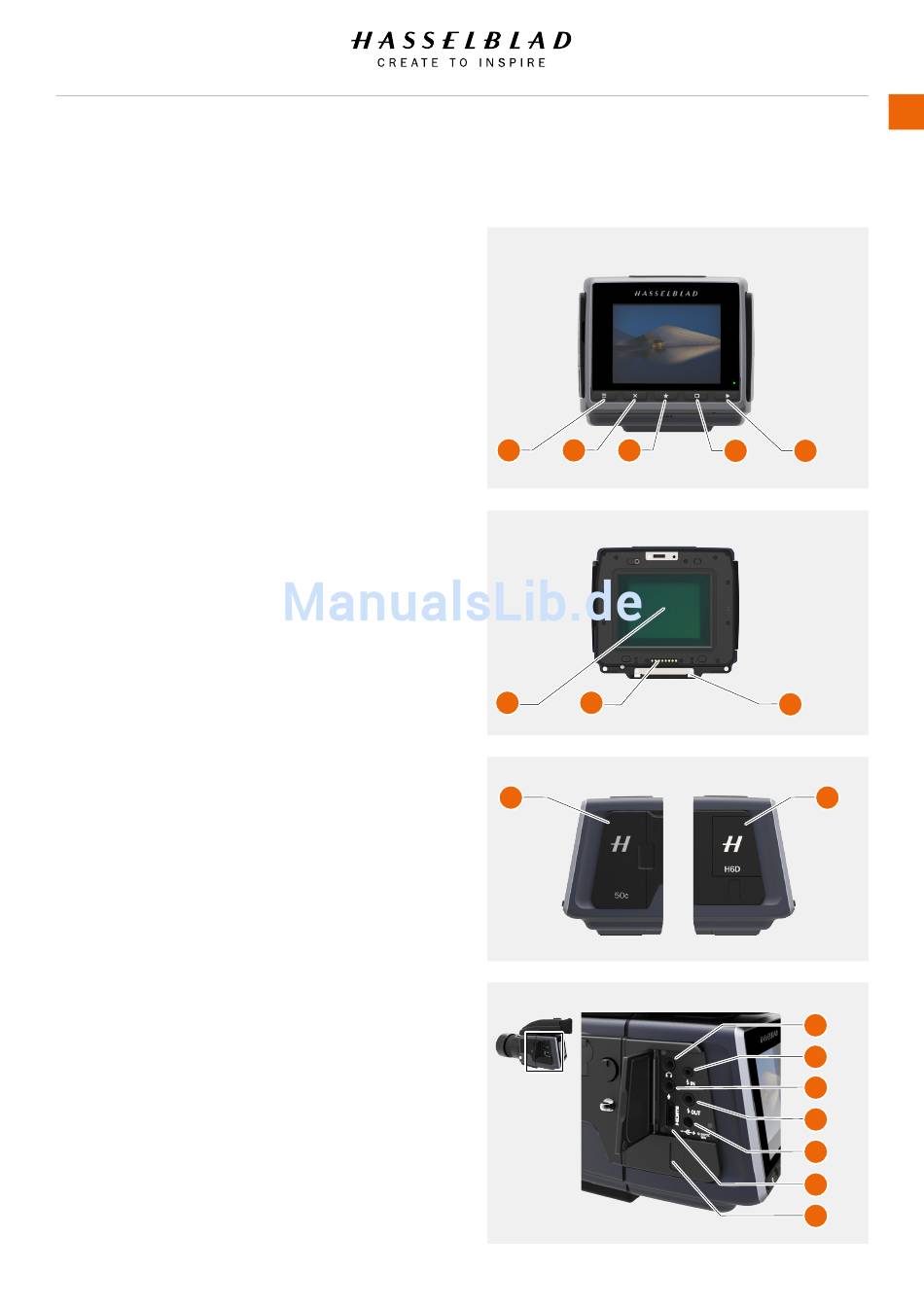

Überblick
3.6
SENSOR
1 MENÜ-/(EXIT)-Taste
Diese Taste öffnet und schließt das Menüsystem. Sie wird auch
für andere Aufgaben verwendet (zum Beispiel als EXIT-Taste zum
Verlassen), wenn Sie durch das Menüsystem navigieren.
2 Funktionstaste
Diese Taste hat im Browse-Modus die Funktion „Bild
löschen". Je nach Bildschirminformationen kann sie auch als
Funktionstaste dienen.
3 Auswahltaste
4 Funktionstaste
Die Funktion hängt von den Bildschirminformationen ab.
5 Browse-Taste
Aktiviert den Bildschirm und zeigt das letzte Bild an. Der
Anwender kann Bilder betrachten, durchsuchen und vergrößern.
Betrachten Sie die Vorschaubilder und zoomen Sie ein, um
Nahansichten der Vorschau zum Prüfen der Schärfe anzusehen.
Zoomen Sie aus, um mehrere Aufnahmen gleichzeitig zu
betrachten und um Ordner und Medien anzusehen und
auszuwählen.
6 CMOS- und IR-Filter
Der Sensor ist hinter einem permanent angebrachten IR-Filter
positioniert. Seien Sie stets sehr vorsichtig, damit Sie die
Oberfläche des Filters nicht berühren oder zerkratzen, wenn
dieser freiliegt. Bringen Sie die Schutzabdeckung an, wenn der
Sensor nicht an der Kamera befestigt ist.
7 Anschlüsse für die Datenübertragung
Anschlüsse für die digitale Kommunikation mit dem
Kameragehäuse.
8 Haltebügel
Hauptbefestigung für den Sensor.
9 Abdeckung Speichermedien
CFast- oder SD-Karten.
10 Anschlussabdeckung
Abdeckung für externe Anschlüsse.
11 Audioausgang
Anschluss für einen externen 3.5mm-Audio-
Stereoausgangsstecker.
12 Eingang Blitzsynchronisation
Anschluss für einen 2.5mm-Blitzsynchronisation-
Eingangsstecker.
13 Audio-Eingang
Anschluss für 3.5mm-Stereo-Audiomikrofon Eingangsstecker.
14 Ausgang Blitzsynchronisation
Anschluss für einen 3.5mm-Blitzsynchronisation-
Ausgangsstecker.
15 Externe Stromzufuhr
Anschluss für externen Stromstecker.
16 HDMI
Anschluss für Mini-HDMI-Ausgangsstecker.
17 USB-3-Verbindungsstecker
Anschluss hinter Schutzklappe für USB-3-Stecker.
H6D
BEDIENUNGSHANDBUCH
1
2
3
6
7
9
25
4
5
8
10
11
12
13
14
15
16
17
www.hasselblad.com
