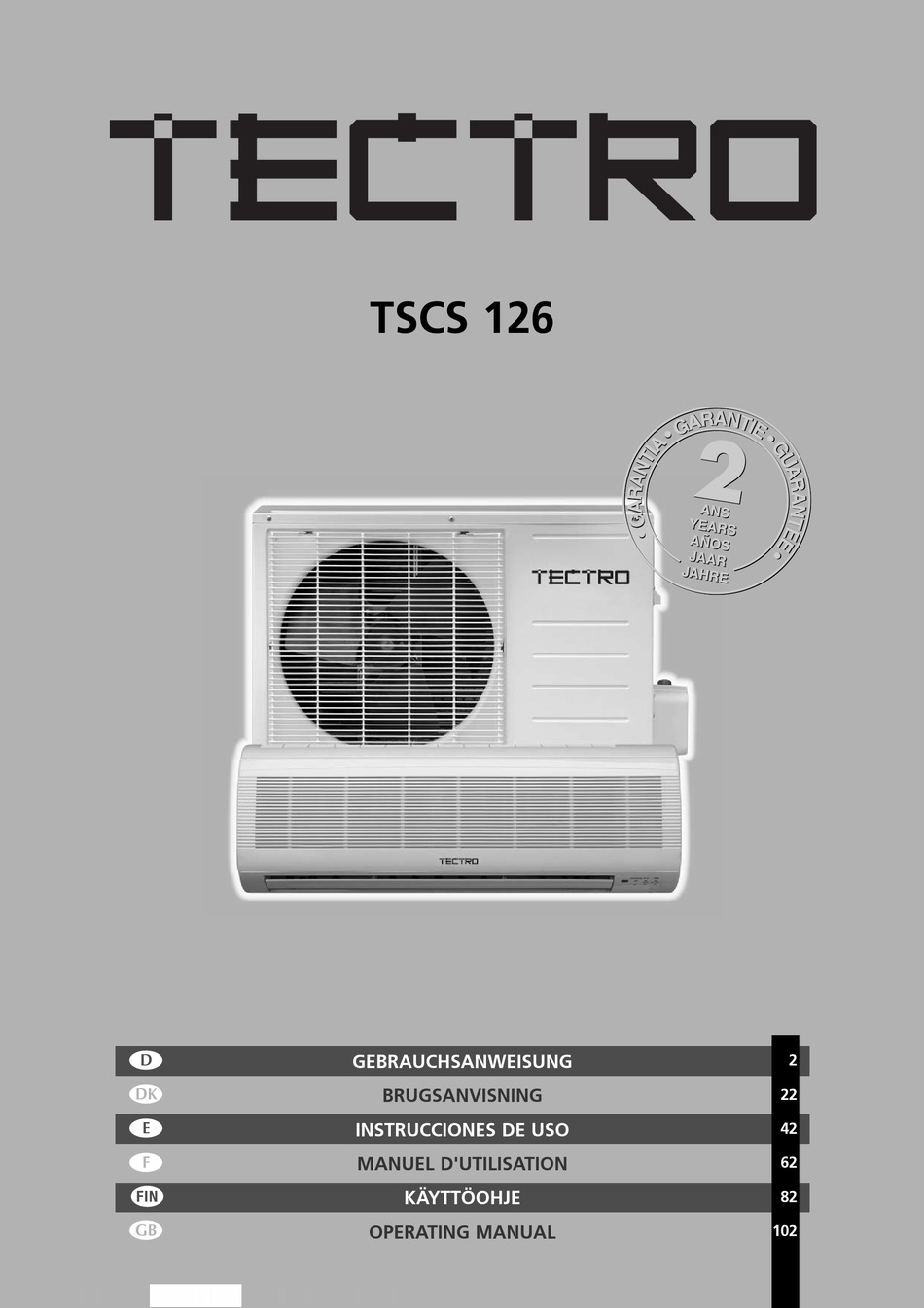

- Seite 1 TSCS 126 GEBRAUCHSANWEISUNG BRUGSANVISNING INSTRUCCIONES DE USO MANUEL D'UTILISATION KÄYTTÖOHJE OPERATING MANUAL...
- Seite 2 Liebe Käuferin, lieber Käufer, wir beglückwünschen Sie zum Kauf Ihres Tectro-Klimageräts. Sie haben ein hochwertiges Produkt erworben, dass Ihnen bei richtiger Benutzung jahrelang Freude machen wird. Bitte lesen Sie sich vor der Benutzung diese Anleitung durch, damit die maximale Lebensdauer Ihres Klimageräts gewährleistet ist.
-
Seite 3: Inhaltsverzeichnis
INHALT SICHERHEITSANWEISUNGEN BEZEICHNUNG DER TEILE BETRIEBSTEMPERATUR HANDBETRIEB FERNBEDIENUNG OPTIMALER BETRIEB EINSTELLEN DER RICHTUNG DES LUFTSTROMS FUNKTIONSWEISE DES KLIMAGERÄTS WARTUNG BEDIENUNG FEHLERSUCHE UND ABHILFE GARANTIEBEDINGUNGEN TECHNISCHE DATEN WARUM SIE DIESE ANLEITUNG LESEN SOLLTEN Diese Anleitung enthält viele praktische Tipps zur richtigen Bedienung und Wartung Ihres Klimageräts. -
Seite 4: Sicherheitsanweisungen
Geräts zu beachten. • Reparaturen bzw. Wartungsarbeiten am Gerät dürfen nur von einem offiziellen Wartungsmonteur oder von Ihrem offiziellen Tectro-Händler ausgeführt werden. Halten Sie die in der Bedienungsanleitung zu diesem Gerät aufgeführten Anweisungen zur Bedienung und Wartung ein. •... -
Seite 5: Bezeichnung Der Teile
• Öffnen Sie das Klimagerät nicht, wenn es in Betrieb ist. Ziehen SIe immer den Netzstecker, bevor Sie das Gerät öffnen. • Ziehen SIe immer den Netzstecker, bevor Sie das Klimagerät reinigen oder warten. • Es darf kein Gasbrenner, Brenn bzw. Wärmeofen im Luftstrom aufgestellt werden. •... -
Seite 6: Betriebstemperatur
HINWEIS Alle Abbildungen in dieser Anleitung und auf der Verpackung dienen lediglich zur Verdeutlichung. Sie können geringfügig von dem Klimagerät, das Sie gekauft haben, abweichen. Grundsätzlich gilt die wirkliche Form. FUNKTIONSANZEIGEN AUF DER ANZEIGE DES INNENGERÄTS Signalempfänger AUTOMATIK-Anzeige Diese Anzeige leuchtet auf, wenn das Klimagerät im Automatikbetrieb läuft. PRE-DEF indicator Die Anti-Frostschutz Funktion schaltet sich automatisch ein, wenn die Außeneinheit des Geräts bei Betrieb der Heizfunktion zu gefrieren beginnt. -
Seite 7: Handbetrieb
HANDBETRIEB Das Klimagerät kann am Gerät selbst von Hand betätigt werden, aber es kann auch über die im Lieferumfang enthaltene Fernbedienung betätigt werden. Hinweise zum Betrieb mit der Fernbedienung entnehmen Sie bitte Abschnitt E „Fernbedienung“. Ohne die Fernbedienung kann das Klimagerät nur im Automatikbetrieb betrieben werden. -
Seite 8: Fernbedienung
FERNBEDIENUNG HINWEIS • Richten Sie die Fernbedienung immer auf den Empfänger am Innengerät und achten Sie darauf, dass sich zwischen der Fernbedienung und dem Empfänger am Innengerät keine Gegenstände befinden. In dem Fall würde der Empfänger das Signal nämlich nicht erhalten und dann würde das Klimagerät nicht einwandfrei funktionieren. -
Seite 9: Funktionstasten Auf Der Fernbedienung
tische Ausschalten. Jeder Tastendruck erhöht die automatische Zeiteinstellung in Schritten von 30 Minuten. Wenn die Einstellzeit auf 10 Std. steht, erhöht jeder Tastendruck die automatische Zeiteinstellung in Schritten von 60 Minuten. Wenn Sie das automatische Zeitprogramm löschen wollen, drücken Sie weiterhin auf die Taste, bis nichts mehr angezeigt wird. Rückstelltaste: Wenn Sie die eingelassene Rückstelltaste drücken, können Sie alle aktuellen Einstellungen aufheben und den Regler wieder auf die Ausgangswerte zurückstellen. -
Seite 10: Bedienung Der Fernbedienung
ACHTUNG: Abb. 2 zeigt ausführliche Informationen zur Unterstützung dieses Texts. Während der tatsächlichen Benutzung des Geräts erscheinen nur die jeweiligen Meldungen auf der Anzeige. Bedienung der Fernbedienung Einlegen der Batterien / Batteriewechsel Verwenden Sie zwei Alkalitrockenbatterien (AAA/LR03). Benutzen Sie keine aufladbaren Batterien. Entfernen Sie den Deckel des Batteriefachs an der Rückseite der Fernbedienung, indem Sie ihn in Richtung des Pfeils auf dem Deckel ziehen. -
Seite 11: Drücken Sie Auf Die Taste Schaltuhr Aus
Drücken Sie die Taste oder ), um die gewünschte Raumtemperatur einzustellen. Wenn das Gerät im Kühlbetrieb läuft, ist eine Temperatureinstellung von 21 °C oder höher am angenehmsten. Wenn das Gerät im Heizbetrieb läuft, ist eine Temperatureinstellung von 28 °C oder niedriger am ange- nehmsten. -
Seite 12: Optimaler Betrieb
Einstellen der Beginn und Endzeit. 3.1 Drücken Sie auf die Taste Schaltuhr EIN , dann zeigt die Anzeige der Fernbedienung ON TIMER (EIN SCHALTUHR) und die zuletzt eingestellte Betriebsbeginnzeit in Stunden erscheint auf der Schaltuhranzeige. Sie können jetzt die Zeit für den Betriebsbeginn neu einstellen. 3.2 Wenn Sie erneut auf die Taste Schaltuhr EIN drücken, wird die Zeit eingestellt, zu der das Gerät ein- geschaltet werden soll. -
Seite 13: Einstellen Der Richtung Des Luftstroms
EINSTELLEN DER RICHTUNG DES LUFTSTROMS • Stellen Sie die Richtung des Luftstroms richtig ein, anderenfalls wird er als unan- genehm empfunden oder verursacht ungleichmäßige Raumtemperaturen. • Verstellen Sie die waagerechten Lamellen mit Taste auf der Fernbedienung. • Verstellen Sie die senkrechten Lamellen von Hand. Einstellen der waagerechten Richtung des Luftstroms (nach oben / unten) Das Klimagerät stellt die Richtung des waagerechten Luftstroms automatisch der jeweiligen Betriebsart entsprechend ein. -
Seite 14: Funktionsweise Des Klimageräts
VORSICHT • Die Luftrichtungs und Schrägstellungstasten können nicht betätigt werden, wenn das Klimagerät nicht in Betrieb ist (selbst wenn die Schaltuhr auf EIN steht). • Betreiben Sie das Klimagerät im Kühl oder Entfeuchtungsbetrieb nicht längere Zeit mit nach unten gerichtetem Luftstrom. Anderenfalls könnte Kondensierung auf den waagerechten Lamellen auftreten, wodurch Flüssigkeit heruntertropfen würde. -
Seite 15: Wartung
HINWEIS Beim Entfeuchtungsbetrieb des Klimageräts verringert sich höchstwahrscheinlich auch die Raumtemperatur. Daher ist es normal, dass ein Hygrostat einen höheren relativen Feuchtigkeitsgrad misst. Der absolute Feuchtigkeitsgrad in dem Raum wird jedoch abhängig von der Menge der in dem Raum erzeugten Feuchtigkeit (Kochen, anwesende Personen usw.) gesenkt. WARTUNG WARNUNG Vor dem Reinigen muss das Klimagerät ausgeschaltet und von der... -
Seite 16: Kontrollen Vor Dem Betrieb
Nehmen Sie den Elektroplasmafilter nur aus seinem Stützrahmen, wenn dies unbedingt notwendig ist, siehe die Abbildung links. Elektrofilter VORSICHT! Nach dem Öffnen des Lufteinlassgitters dürfen Sie diesen Elektroplasmafilter 10 Minuten lang nicht berühren, anderenfalls riskieren Sie einen elektrischen Schlag. Reinigen Sie den Elektroplasmafilter mit Wasser und, sofern erforderlich, mit einem milden Reinigungsmittel. -
Seite 17: Bedienung
BEDIENUNG Während des normalen Betriebs kann Folgendes eintreten. 1. Schutzvorrichtung des Klimageräts Kompressorschutz • Der Kompressor kann nach dem Anhalten 3 Minuten lang nicht anlaufen. Anti-Kaltluft • Das Gerät ist so ausgelegt, dass es im Heizbetrieb keine Kaltluft abbläst, wenn sich der Wärmetauscher des Innengeräts in einer der folgenden drei Situationen befindet und der Temperatur-Sollwert noch nicht erreicht ist. -
Seite 18: Fehlersuche Und Abhilfe
6. Das Klimagerät schaltet vom Kühl oder Heizbetrieb auf den Nur-Gebläse-Betrieb um. • Wenn die Innentemperatur den Temperatur-Sollwert des Klimageräts erreicht, hält der Kompressor automatisch an und das Klimagerät schaltet auf Nur-Gebläse-Betrieb um. Der Kompressor läuft wieder an, wenn die Innentemperatur im Kühlbetrieb über den Sollwert ansteigt oder im Heizbetrieb unter den Sollwert sinkt. - Seite 19 Störung Ursache Abhilfe Stromausfall Warten Sie, bis wieder Strom fließt. Stecker des Geräts möglicherweise nicht in Kontrollieren Sie, ob der Stecker fest in der Steckdose. der Wandsteckdose steckt. Ersetzen Sie die Sicherung / setzen Sie das Sicherung möglicherweise durchgebrannt. Relais zurück / setzen Sie den Sicherungsautomaten zurück.
-
Seite 20: Garantiebedingungen
GARANTIEBEDINGUNGEN Die Klimaanlage wird mit einer 24monatigen Garantie geliefert, die am Kaufdatum beginnt. Innerhalb die- ses Zeitraums werden alle Material und Fabrikationsfehler repariert bzw. kostenlos ausgewechselt. Hierbei gelten folgende Regeln: Wir weisen ausdrücklich jegliche künftige Ansprüche zurück, einschließlich Ansprüche für Kollateralschäden. -
Seite 21: Technische Daten
TECHNISCHE DATEN Modell TSCS 126 Art des Klimageräts Klimagerät mit Wandbefestigung Kühlleistung (max) * 2600 EE-Klasse * Energetischer Wirkungsgrad * Heizleistung (max) * 3100 Heizleistungsklasse Leistungszahl * 2,87 Entfeuchtungsleistung *** L / 24 h Stromverbrauch beim Kühlen Stromverbrauch beim Heizen... - Seite 22 DISTRIBUTED IN EUROPE BY PVG INTERNATIONAL B.V. i ÖSTERREICH 4 UNITED KINGDOM PVG Austria VertriebsgmbH Scott Brothers Ltd. The Old Barn, Holly House Estate Salaberg 49 Cranage, Middlewich, CW10 9LT UK 3350 HAAG tel.: +44 1606 837787 tel: +43 7434 44867 fax: +44 1606 837757 fax:...
