JUMPER EINSTELLUNG & ANSCHLÜSSE:
5 Volt Buchse:
ACHTUNG !!!
Nur zur Verwendung mit im Lieferumfang enthaltenem Netzteil!
eSATA:
eSATA Buchse
Pin
Signal
Pin
1
GND
5
Receive -
2
Transmit +
6
Receive +
3
Transmit -
7
7 6 5 4 3 2 1
4
GND
HARDWARE INSTALLATION:
Beachten Sie bitte die folgenden Installationshinweise. Da es große Unterschiede zwischen
PC's gibt, können wir Ihnen nur eine generelle Anleitung zum Einbau der EX-3460 geben.
Bei Unklarheiten halten Sie sich bitte an die Bedienungsanleitung Ihres Computersystems.
1.
Verbinden Sie das mitgelieferte eSATA Kabel mit der Buchse des EX-3460.
2.
Stecken Sie jetzt den Stromanschluss des mitgelieferten Netzteils an die 5Volt Buchse
des EX-3460 an und stecken Sie den Netzstecker des Netzteils in eine Steckdose.
3.
Verbinden Sie nun das andere Ende des mitgelieferten Kabels mit der E-SATA Buch-
se an ihrem PC.
4.
Bitte beachten Sie, dass die EX-3460 nur mit Controller arbeitet die Multiplayer
Funktion unterstützt.
5.
Der Anschluss der EX-3460 kann immer nur an einem Anschluss des Hostcontrol-
lers erfolgen! (siehe Bild unten)
Down Stream eSATA Port
DC +5V/2A AC Netzteil Eingang
eSATA Gerät
eSATA Cables
2
Deutsch
Deutsch
Deutsch
EX
EX
EX-
-
-
3460
3460
3460
TREIBER INSTALLATION:
Windows 9x/ ME/ 2000/ Server 2003/ XP/ Vista/ 7:
Nach Abschluss der Hardware Installation erkennt Windows den EX-3460 automatisch.
Ein Treiber ist nicht erforderlich, da das Gerät an den Hostcontroller (SATA Karte oder
OnBoard Anschluss) angeschlossen wird. Sollte ein Problem bei der Installation auftre-
ten, müssen Sie eventuell Ihren Host Controller neu installieren oder dessen Treiber
bzw. Ihr BIOS aktualisieren.
Achtung!
ÜBERPRÜFEN DES INSTALLIERTEN TREIBER:
Stecker nie umge-
Eine Überprüfung der installierten Treiber entfällt, da keine Treiber für das Gerät ver-
Signal
kehrt oder mit
wendet werden.
Gewalt einstecken.
REINIGUNG:
GND
Zur Reinigung des Gerätes verwenden Sie bitte ausschließlich ein trockenes nicht
faserndes Tuch und entfernen Sie die Verschmutzung mit leichtem Druck. Im Bereich
der Anschlüsse bitte darauf Achten, dass keine Fasern des Tuchs in der Buchse hinter-
lassen werden. Verwenden Sie bitte zu Reinigung in keinem Fall ein feuchtes oder
nasses Tuch!
Zum Host eSATA
Port
Deutsch
Deutsch
Deutsch

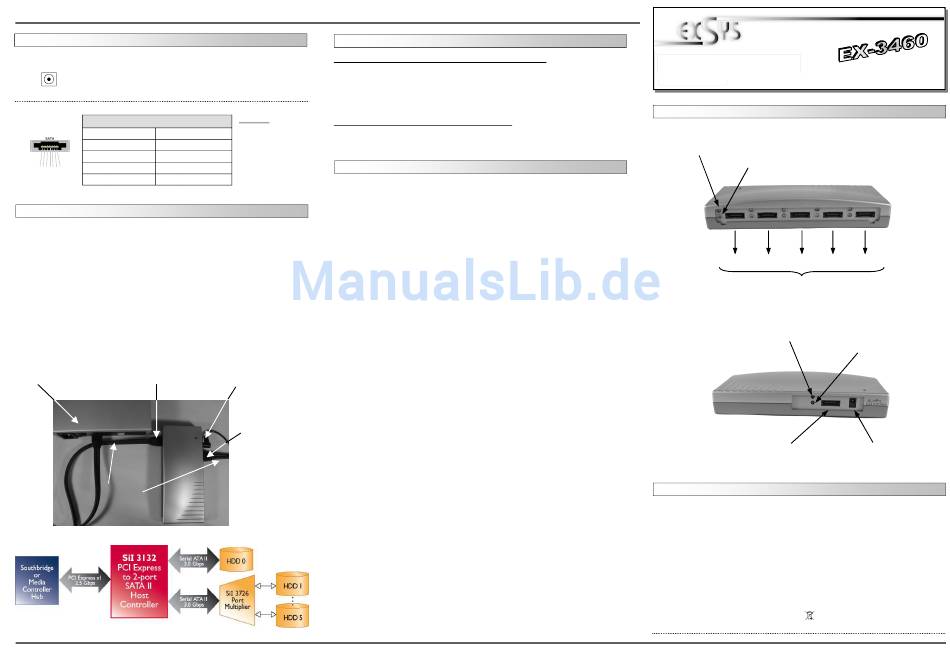

LAYOUT:
Front Side:
Back Side:
DESCRIPTION & TECNICAL INFORMATION:
The EX-3460 is a plug & play high-speed eSATA hub for five SATA 1 & SATA 2 devices. The
EX-3460 provides 5 ports for USB devices and 1 uplink port for PC. It uses data transfer rates
up to 300Mb/s. The EX-3460 design fully utilize the SIL3726 chipset which represents the latest
in high speed SATA interface technology. It provides a secure and very high data transfer on
each single port. The external power supply which is included provides a maximum of power. It
is not possible to change the address or IRQ settings manually, they will be obtained automati-
cally by the system (BIOS) and operating system. Note: The EX-3460 only works with controller
what support Multiplayer function .
Compatibility:
Operating system:
Connectors:
Extent of delivery:
Certificates:
3
User Manual
User Manual
Vers. 2.1 / 06.02.12
Up Layer: Link LED
Down Layer: Activity LED
Device 5 Device 4 Device 1 Device 3 Device 2
Down Stream eSATA 2 Ports
Up Layer: Link LED
Down Layer: Activity LED
Up Stream eSATA Port
SIL 3132 & SIL 3124
Windows 9x/ ME/ 2000/ Server 2003/ XP/ Vista/ 7/ MAC/ Linux
5x eSATA Host, 1x eSATA Uplink, 1x 5V connector
EX-3460, Manual, 1x eSATA cable, Power Supply
CE CE CE CE / FCC / RoHS / WEEE
DE97424562 / WHQL
4
Power Connector
DC +5V/2A
