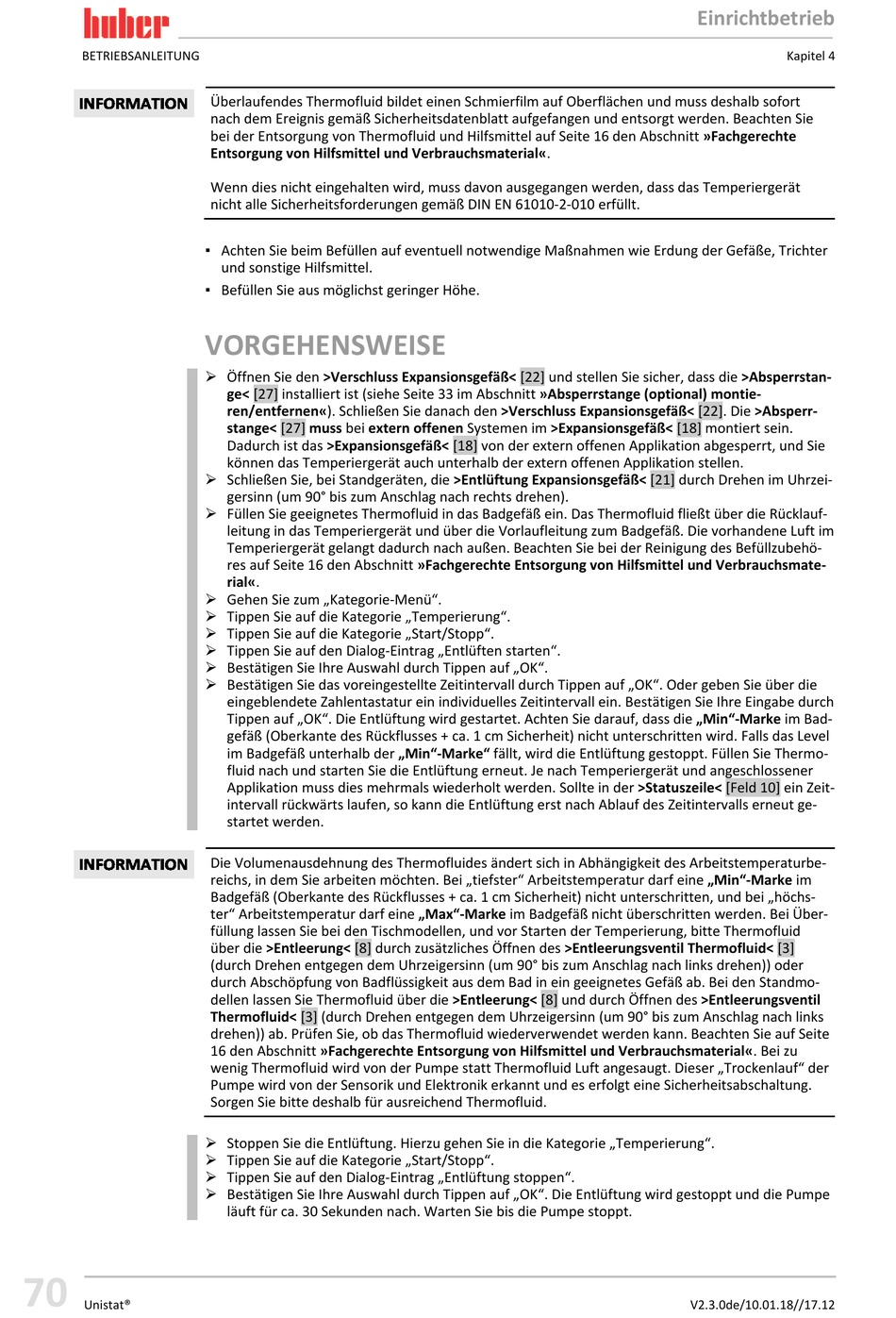

Huber Pilot ONE Betriebsanleitung Seite 70

BETRIEBSANLEITUNG
70
Unistat®
Überlaufendes Thermofluid bildet einen Schmierfilm auf Oberflächen und muss deshalb sofort
nach dem Ereignis gemäß Sicherheitsdatenblatt aufgefangen und entsorgt werden. Beachten Sie
bei der Entsorgung von Thermofluid und Hilfsmittel auf Seite 16 den Abschnitt »Fachgerechte
Entsorgung von Hilfsmittel und Verbrauchsmaterial«.
Wenn dies nicht eingehalten wird, muss davon ausgegangen werden, dass das Temperiergerät
nicht alle Sicherheitsforderungen gemäß DIN EN 61010-2-010 erfüllt.
▪ Achten Sie beim Befüllen auf eventuell notwendige Maßnahmen wie Erdung der Gefäße, Trichter
und sonstige Hilfsmittel.
▪ Befüllen Sie aus möglichst geringer Höhe.
VORGEHENSWEISE
 Öffnen Sie den >Verschluss Expansionsgefäß< [22] und stellen Sie sicher, dass die >Absperrstan-
ge< [27] installiert ist (siehe Seite 33 im Abschnitt »Absperrstange (optional) montie-
ren/entfernen«). Schließen Sie danach den >Verschluss Expansionsgefäß< [22]. Die >Absperr-
stange< [27] muss bei extern offenen Systemen im >Expansionsgefäß< [18] montiert sein.
Dadurch ist das >Expansionsgefäß< [18] von der extern offenen Applikation abgesperrt, und Sie
können das Temperiergerät auch unterhalb der extern offenen Applikation stellen.
 Schließen Sie, bei Standgeräten, die >Entlüftung Expansionsgefäß< [21] durch Drehen im Uhrzei-
gersinn (um 90° bis zum Anschlag nach rechts drehen).
 Füllen Sie geeignetes Thermofluid in das Badgefäß ein. Das Thermofluid fließt über die Rücklauf-
leitung in das Temperiergerät und über die Vorlaufleitung zum Badgefäß. Die vorhandene Luft im
Temperiergerät gelangt dadurch nach außen. Beachten Sie bei der Reinigung des Befüllzubehö-
res auf Seite 16 den Abschnitt »Fachgerechte Entsorgung von Hilfsmittel und Verbrauchsmate-
rial«.
 Gehen Sie zum „Kategorie-Menü".
 Tippen Sie auf die Kategorie „Temperierung".
 Tippen Sie auf die Kategorie „Start/Stopp".
 Tippen Sie auf den Dialog-Eintrag „Entlüften starten".
 Bestätigen Sie Ihre Auswahl durch Tippen auf „OK".
 Bestätigen Sie das voreingestellte Zeitintervall durch Tippen auf „OK". Oder geben Sie über die
eingeblendete Zahlentastatur ein individuelles Zeitintervall ein. Bestätigen Sie Ihre Eingabe durch
Tippen auf „OK". Die Entlüftung wird gestartet. Achten Sie darauf, dass die „Min"-Marke im Bad-
gefäß (Oberkante des Rückflusses + ca. 1 cm Sicherheit) nicht unterschritten wird. Falls das Level
im Badgefäß unterhalb der „Min"-Marke" fällt, wird die Entlüftung gestoppt. Füllen Sie Thermo-
fluid nach und starten Sie die Entlüftung erneut. Je nach Temperiergerät und angeschlossener
Applikation muss dies mehrmals wiederholt werden. Sollte in der >Statuszeile< [Feld 10] ein Zeit-
intervall rückwärts laufen, so kann die Entlüftung erst nach Ablauf des Zeitintervalls erneut ge-
startet werden.
Die Volumenausdehnung des Thermofluides ändert sich in Abhängigkeit des Arbeitstemperaturbe-
reichs, in dem Sie arbeiten möchten. Bei „tiefster" Arbeitstemperatur darf eine „Min"-Marke im
Badgefäß (Oberkante des Rückflusses + ca. 1 cm Sicherheit) nicht unterschritten, und bei „höchs-
ter" Arbeitstemperatur darf eine „Max"-Marke im Badgefäß nicht überschritten werden. Bei Über-
füllung lassen Sie bei den Tischmodellen, und vor Starten der Temperierung, bitte Thermofluid
über die >Entleerung< [8] durch zusätzliches Öffnen des >Entleerungsventil Thermofluid< [3]
(durch Drehen entgegen dem Uhrzeigersinn (um 90° bis zum Anschlag nach links drehen)) oder
durch Abschöpfung von Badflüssigkeit aus dem Bad in ein geeignetes Gefäß ab. Bei den Standmo-
dellen lassen Sie Thermofluid über die >Entleerung< [8] und durch Öffnen des >Entleerungsventil
Thermofluid< [3] (durch Drehen entgegen dem Uhrzeigersinn (um 90° bis zum Anschlag nach links
drehen)) ab. Prüfen Sie, ob das Thermofluid wiederverwendet werden kann. Beachten Sie auf Seite
16 den Abschnitt »Fachgerechte Entsorgung von Hilfsmittel und Verbrauchsmaterial«. Bei zu
wenig Thermofluid wird von der Pumpe statt Thermofluid Luft angesaugt. Dieser „Trockenlauf" der
Pumpe wird von der Sensorik und Elektronik erkannt und es erfolgt eine Sicherheitsabschaltung.
Sorgen Sie bitte deshalb für ausreichend Thermofluid.
 Stoppen Sie die Entlüftung. Hierzu gehen Sie in die Kategorie „Temperierung".
 Tippen Sie auf die Kategorie „Start/Stopp".
 Tippen Sie auf den Dialog-Eintrag „Entlüftung stoppen".
 Bestätigen Sie Ihre Auswahl durch Tippen auf „OK". Die Entlüftung wird gestoppt und die Pumpe
läuft für ca. 30 Sekunden nach. Warten Sie bis die Pumpe stoppt.
Einrichtbetrieb
Kapitel 4
V2.3.0de/10.01.18//17.12
