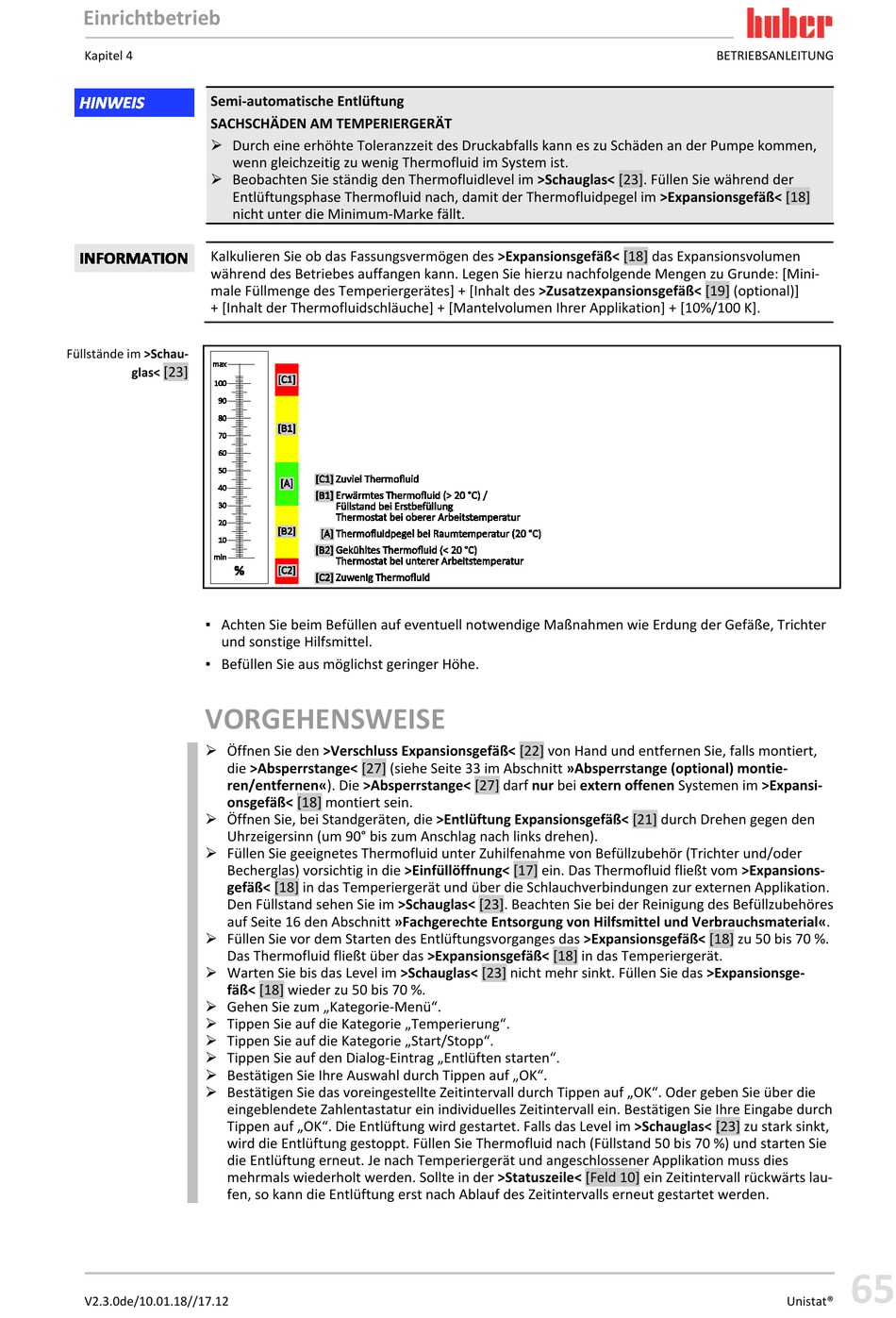

Huber Pilot ONE Betriebsanleitung Seite 65

Einrichtbetrieb
Kapitel 4
Semi-automatische Entlüftung
SACHSCHÄDEN AM TEMPERIERGERÄT
 Durch eine erhöhte Toleranzzeit des Druckabfalls kann es zu Schäden an der Pumpe kommen,
wenn gleichzeitig zu wenig Thermofluid im System ist.
 Beobachten Sie ständig den Thermofluidlevel im >Schauglas< [23]. Füllen Sie während der
Entlüftungsphase Thermofluid nach, damit der Thermofluidpegel im >Expansionsgefäß< [18]
nicht unter die Minimum-Marke fällt.
Kalkulieren Sie ob das Fassungsvermögen des >Expansionsgefäß< [18] das Expansionsvolumen
während des Betriebes auffangen kann. Legen Sie hierzu nachfolgende Mengen zu Grunde: [Mini-
male Füllmenge des Temperiergerätes] + [Inhalt des >Zusatzexpansionsgefäß< [19] (optional)]
+ [Inhalt der Thermofluidschläuche] + [Mantelvolumen Ihrer Applikation] + [10%/100 K].
Füllstände im >Schau-
[23]
glas<
▪ Achten Sie beim Befüllen auf eventuell notwendige Maßnahmen wie Erdung der Gefäße, Trichter
und sonstige Hilfsmittel.
▪ Befüllen Sie aus möglichst geringer Höhe.
VORGEHENSWEISE
 Öffnen Sie den >Verschluss Expansionsgefäß< [22] von Hand und entfernen Sie, falls montiert,
die >Absperrstange< [27] (siehe Seite 33 im Abschnitt »Absperrstange (optional) montie-
ren/entfernen«). Die >Absperrstange< [27] darf nur bei extern offenen Systemen im >Expansi-
onsgefäß< [18] montiert sein.
 Öffnen Sie, bei Standgeräten, die >Entlüftung Expansionsgefäß< [21] durch Drehen gegen den
Uhrzeigersinn (um 90° bis zum Anschlag nach links drehen).
 Füllen Sie geeignetes Thermofluid unter Zuhilfenahme von Befüllzubehör (Trichter und/oder
Becherglas) vorsichtig in die >Einfüllöffnung< [17] ein. Das Thermofluid fließt vom >Expansions-
gefäß< [18] in das Temperiergerät und über die Schlauchverbindungen zur externen Applikation.
Den Füllstand sehen Sie im >Schauglas< [23]. Beachten Sie bei der Reinigung des Befüllzubehöres
auf Seite 16 den Abschnitt »Fachgerechte Entsorgung von Hilfsmittel und Verbrauchsmaterial«.
 Füllen Sie vor dem Starten des Entlüftungsvorganges das >Expansionsgefäß< [18] zu 50 bis 70 %.
Das Thermofluid fließt über das >Expansionsgefäß< [18] in das Temperiergerät.
 Warten Sie bis das Level im >Schauglas< [23] nicht mehr sinkt. Füllen Sie das >Expansionsge-
fäß< [18] wieder zu 50 bis 70 %.
 Gehen Sie zum „Kategorie-Menü".
 Tippen Sie auf die Kategorie „Temperierung".
 Tippen Sie auf die Kategorie „Start/Stopp".
 Tippen Sie auf den Dialog-Eintrag „Entlüften starten".
 Bestätigen Sie Ihre Auswahl durch Tippen auf „OK".
 Bestätigen Sie das voreingestellte Zeitintervall durch Tippen auf „OK". Oder geben Sie über die
eingeblendete Zahlentastatur ein individuelles Zeitintervall ein. Bestätigen Sie Ihre Eingabe durch
Tippen auf „OK". Die Entlüftung wird gestartet. Falls das Level im >Schauglas< [23] zu stark sinkt,
wird die Entlüftung gestoppt. Füllen Sie Thermofluid nach (Füllstand 50 bis 70 %) und starten Sie
die Entlüftung erneut. Je nach Temperiergerät und angeschlossener Applikation muss dies
mehrmals wiederholt werden. Sollte in der >Statuszeile< [Feld 10] ein Zeitintervall rückwärts lau-
fen, so kann die Entlüftung erst nach Ablauf des Zeitintervalls erneut gestartet werden.
