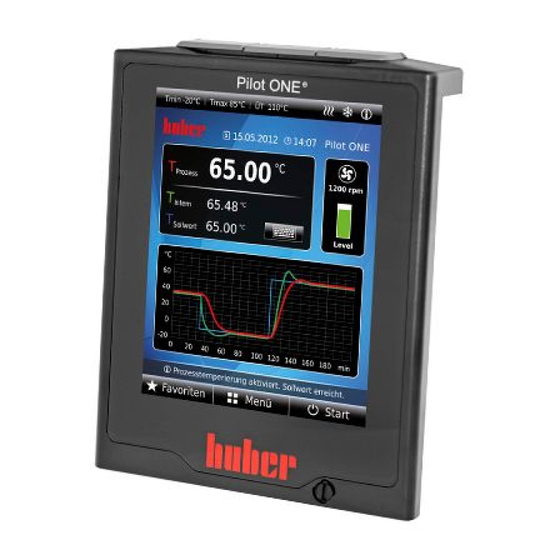

Huber Pilot ONE Handbuch

Vorschau ausblenden Andere Handbücher für Pilot ONE:
Inhaltsverzeichnis

Werbung

Quicklinks


Daten‐
kommunikation
PB



V1.2.0
Handbuch


Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Huber Pilot ONE

Inhaltszusammenfassung für Huber Pilot ONE

  • Seite 1   Daten‐ kommunikation   PB        V1.2.0  Handbuch  ...
  • Seite 2    ...
  • Seite 3 HANDBUCH Daten- Kommunikation V1.2.0de/01.06.15 Haftung für Irrtümer und Druckfehler ausgeschlossen. Datenkommunikation PB...
  • Seite 4 HANDBUCH Datenkommunikation PB Haftung für Irrtümer und Druckfehler ausgeschlossen. V1.2.0de/01.06.15...

  • Seite 5: Inhaltsverzeichnis

    HANDBUCH Inhaltsverzeichnis V1.2.0de/01.06.15 Anwendungsgebiet ..............6 Allgemeine Regeln ............... 6 Eigenschaften der PB-Kommandos ..........7 Zeitverhalten (Timing) ..............8 Timing-Regeln ....................8 Timing-Empfehlungen ..................8 Allgemeine Beschreibung ............9 Aufbau eines PB-Kommandos................. 9 Regelverletzungen ..................9 Spezielle Beschreibung .............. 10 Beispiele ..................

  • Seite 6: Anwendungsgebiet

    Kapitel 1 1 Anwendungsgebiet Huber bietet für seine Thermostate je nach Bedieneinheite unterschiedliche Schnittstellen an. Über diese ist es möglich ist mit dem Thermostat zu kommunizieren. Dazu zählen RS232, RS485, Ethernet oder USB. Über alle diese Schnittstellen ist es möglich die hier beschriebenen Kommandos zu verwenden.

  • Seite 7: Eigenschaften Der Pb-Kommandos

    Eigenschaften der PB-Kommandos Kapitel 3 HANDBUCH 3 Eigenschaften der PB-Kommandos  Die PB-Kommandos sind für Geräte mit Unistat Pilot, CC-Pilot oder Pilot ONE® verfügbar (Geräte ab 2005).  PB-Kommandos sind in Punkt zu Punkt-Übertragungen einsetzbar.  PB-Kommandos bestehen aus Zeichenketten.

  • Seite 8: Zeitverhalten (Timing)

    Zeitverhalten (Timing) HANDBUCH Kapitel 4 4 Zeitverhalten (Timing) 4.1 Timing-Regeln Die Softwareprotokolle sind so strukturiert, dass sehr einfache Timing-Regeln anwendbar sind: Der Datenfluss innerhalb eines Befehls sollte nicht unterbrochen werden. Pausen von mehr als 100 ms zwischen den Zeichen eines Befehls führen im Thermostat zum Abbruch des gerade ein- gehenden Befehls.

  • Seite 9: Allgemeine Beschreibung

    Allgemeine Beschreibung Kapitel 5 HANDBUCH 5 Allgemeine Beschreibung 5.1 Aufbau eines PB-Kommandos Ein PB-Kommando besteht aus 10 Zeichen. Der Aufbau eines PB-Kommandos ist wie folgt: {mttvvvv<CR><LF> Startzeichen (ASCII Code 0x7B): Identifiziert das PB-Kommando Senderkennung: Master-Anfrage ‚M’ (ASCII Code 0x4D) oder Slave-Antwort ‚S’ (ASCII Code 0x53) zur Richtungskennzeichnung.

  • Seite 10: Spezielle Beschreibung

    Spezielle Beschreibung HANDBUCH Kapitel 6 6 Spezielle Beschreibung Nachfolgend wird die Kommandotabelle aufgeführt. Spezielle Hinweise zum Variablentyp, zur Auflösung und zum Wertebereich werden gegeben. Erklärungen zur Tabelle: Adresse Die Adresse ist jeweils in Dezimal- als auch in Hexadezimalschreibweise (vorangestelltes 0x) angegeben und entspricht dem Tabellenplatz. Variable Kurzbezeichnung zu Dokumentationszwecken Beschreibung...

  • Seite 11: Istwertvorgabe Interntemperatur

    Spezielle Beschreibung Kapitel 6 HANDBUCH Adresse (dez / hex) Variable Beschreibung Aktuelle Leistung 0x04 vPow Datentyp Wertebereich DV E-grade Ganzzahl 0 … 32000 kostenpflichtig Die aktuell resultierende Leistung des Thermostats in Watt. Der Wert ist negativ wenn der Thermostat kühlt und positiv wenn der Thermostat heizt. Er entspricht der Leistung, die der Anwendung zur Verfügung gestellt wird.
  • Seite 12 Spezielle Beschreibung HANDBUCH Kapitel 6 Adresse (dez / hex) Variable Beschreibung Status des Thermostats 0x0A vStatus1 Datentyp Wertebereich DV E-grade Bitfeld frei zugänglich Abfrage des aktuellen Thermostat-Status. Bei dem zurückgegebenen Wert handelt es sich um ein Bitfeld. Die einzelnen Bits sind unabhängig voneinander zu betrachten.
  • Seite 13 Spezielle Beschreibung Kapitel 6 HANDBUCH Adresse (dez / hex) Variable Beschreibung Füllstand 0x0F vNiv Datentyp Wertebereich DV E-grade 0,1 % Ganzzahl -1 ... 1000 frei zugänglich Füllstand des Thermostats. Diese Funktion ist nur verfügbar, falls in ihrem Thermostat eine analoge Füllstandsanzeige integriert ist.
  • Seite 14 Spezielle Beschreibung HANDBUCH Kapitel 6 Adresse (dez / hex) Variable Beschreibung Bediensperre 0x17 vKeyLock Datentyp Wertebereich DV E-grade R /W Bitfeld frei zugänglich Bediensperre am Pilot aktivieren, deaktivieren oder abfragen. Bit 0: Bediensperre aktiv oder inaktiv 0: Bediensperre inaktiv. 1: Bediensperre aktiv. Eine manuelle Bedienung des Thermostats über den Pilot ist nicht möglich.
  • Seite 15 Spezielle Beschreibung Kapitel 6 HANDBUCH Adresse (dez / hex) Variable Beschreibung 27 + 28 Seriennummer 0x1B + vSNRL + vSNRH 0x1C Datentyp Wertebereich DV E-grade Ganzzahl 0 ... 65535 kostenpflichtig Abfrage der Seriennummer des Thermostats. Da die Seriennummer größere Werte als 65535 annehmen kann, aber nur 2 Bytes pro Variable zu Verfügung stehen, setzt sich die Seriennummer aus 2 Datenworten (Low + High) mit jeweils 2 Bytes zu einem 4 Bytes Wert zusammen.

  • Seite 16: Kühlwassereintrittstemperatur

    Spezielle Beschreibung HANDBUCH Kapitel 6 Adresse (dez / hex) Variable Beschreibung Tv des Mantelreglers 0x22 vTvJack Datentyp Wertebereich DV E-grade R /W 0,1 s Ganzzahl 0 ... 32000 kostenpflichtig Vorhaltezeit des PID-Reglers bei Mantelregelung ändern und abfragen. Eine Änderung wirkt sich nur auf den D-Anteil des Reglers aus. Im Normalfall ist dieser Wert mit 0 belegt.

  • Seite 17: Minimaler Sollwert

    Spezielle Beschreibung Kapitel 6 HANDBUCH Adresse (dez / hex) Variable Beschreibung Netzanschlussbedingungen 0x2E vPowCon Datentyp Wertebereich DV E-grade R /W Bitfeld kostenpflichtig Bei einigen Temperiergeräten muss der Anwender die Netzanschlusswerte dem Thermostat mit- teilen. Dies geschieht im Normalfall durch eine Menüeingabe. Diese manuelle Einstellung wird hier nachempfunden.

  • Seite 18: Überniveaugrenze

    Spezielle Beschreibung HANDBUCH Kapitel 6 Adresse (dez / hex) Variable Beschreibung Parameter zurücksetzen 0x32 vRDeflt Datentyp Wertebereich DV E-grade R / W Bitfeld kostenpflichtig Bitte diese Variable nur nach Rücksprache verwenden! Bit-Variable um verschiedene Einstellungen auf Werkseinstellung zurückzusetzen. Je nachdem welche Bits gesetzt werden, werden die betroffenen Parameter zurückgesetzt: Bit 0 Akustikeinstellungen und Weckerevents...
  • Seite 19 Spezielle Beschreibung Kapitel 6 HANDBUCH Adresse (dez / hex) Variable Beschreibung Einstellung digitaler Niveauausgang 0x35 vNivCont Datentyp Wertebereich DV E-grade R / W Bitfeld frei zugänglich Einstellung des Schaltsinns für Niveaukontakte (optionale Einrichtung). Es handelt sich dabei um zwei digitale Ausgänge die wahlweise als Öffner oder Schließer eingestellt werden können.
  • Seite 20 Spezielle Beschreibung HANDBUCH Kapitel 6 Adresse (dez / hex) Variable Beschreibung Status Blow-Down 0x3F vBlDwn Datentyp Wertebereich DV E-grade R / W Bitfeld frei zugänglich Status der optionalen Blow-Down Einrichtung. Bit 0 Druckluft OK Bit 1 Übertemperaturstatus OK Bit 2 Betriebsart OK (Standby) Bit 3...

  • Seite 21: Kühlwasseraustrittstemperatur

    Spezielle Beschreibung Kapitel 6 HANDBUCH Adresse (dez / hex) Variable Beschreibung VPC-Bypass Betriebsmodus 0x4A vVPCMode Datentyp Wertebereich DV E-grade R /W Ganzzahl 0 ... 1 kostenpflichtig Betriebsmodus des VPC-Bypass setzen und abfragen. 0: Automatische Regelung des VPC-Bypass nach dem Pumpendruck Sollwert 1: Positionsvorgabe durch Automatisierungssystem Adresse (dez / hex) Variable...
  • Seite 22 Spezielle Beschreibung HANDBUCH Kapitel 6 Adresse (dez / hex) Variable Beschreibung Untere Alarmgrenze Interntemperatur 0x52 vTIAlarmLo Datentyp Wertebereich DV E-grade R / W 0,01 °C Ganzzahl -15100 … 32700 frei zugänglich Untere Alarmgrenze für die Interntemperatur setzen und abfragen. Unterschreitet die Interntemperatur diesen Wert, so wird eine Störung erzeugt. Adresse (dez / hex) Variable Beschreibung...

  • Seite 23: Tage Bis Zur Nächsten F-Gas Überprüfung Abfragen

    Spezielle Beschreibung Kapitel 6 HANDBUCH Adresse (dez / hex) Variable Beschreibung Tage bis zur nächsten F-Gas Überprüfung 0x5D vFGasDays abfragen Datentyp Wertebereich DV E-grade Ganzzahl -1 … frei zugänglich Abfrage, in wieviel Tagen die nächste Wartungsmeldung zur F-Gas Überprüfung erscheint. Wenn als Rückgabewert -1 kommt wurde die Erinnerung noch nicht aktiviert.

  • Seite 24: Beispiele

    Beispiele HANDBUCH Kapitel 7 Beispiele Beispiel 1: Sollwert soll auf 20 °C eingestellt werden Der Sollwert für den Temperaturregler befindet sich auf Adresse 0. Der Wert muss in der Einheit 0,01 °C übergeben werden. Das heißt es muss (in Dezimaldarstellung) ein Wert von 2000 übergeben werden.
  • Seite 25 Beispiele Kapitel 7 HANDBUCH Jedes der Zeichen entspricht einem zu übertragenden Byte die unterschiedlich dargestellt werden können. Darstellung als Text: <CR> <LF> Darstellung des ASCII Codes im Dezimalformat: 123 77 Darstellung des ASCII Codes im Hexadezimalformat : Beispiel 8: Vorgabe der Prozesstemperatur Vor der Modus Umschaltung sollte einmalig ein Prozesswert vorgegeben werden um die entsprechende Variable vorzubelegen: Vorgabe einer Prozesstemperatur von 15,12 °C:...
  • Seite 26 +49-781-57211 e-mail: info@huber-online.com www.huber-online.com 3-2-1 Garantie / Warranty www.huber-online.com/register Erweitern Sie die Garantie Ihres HUBER Gerätes! Extend the Warranty of Your HUBER Unit! Register now! Hotline: + 4 9 - 7 8 1 -9 6 0 3- 24 4...
