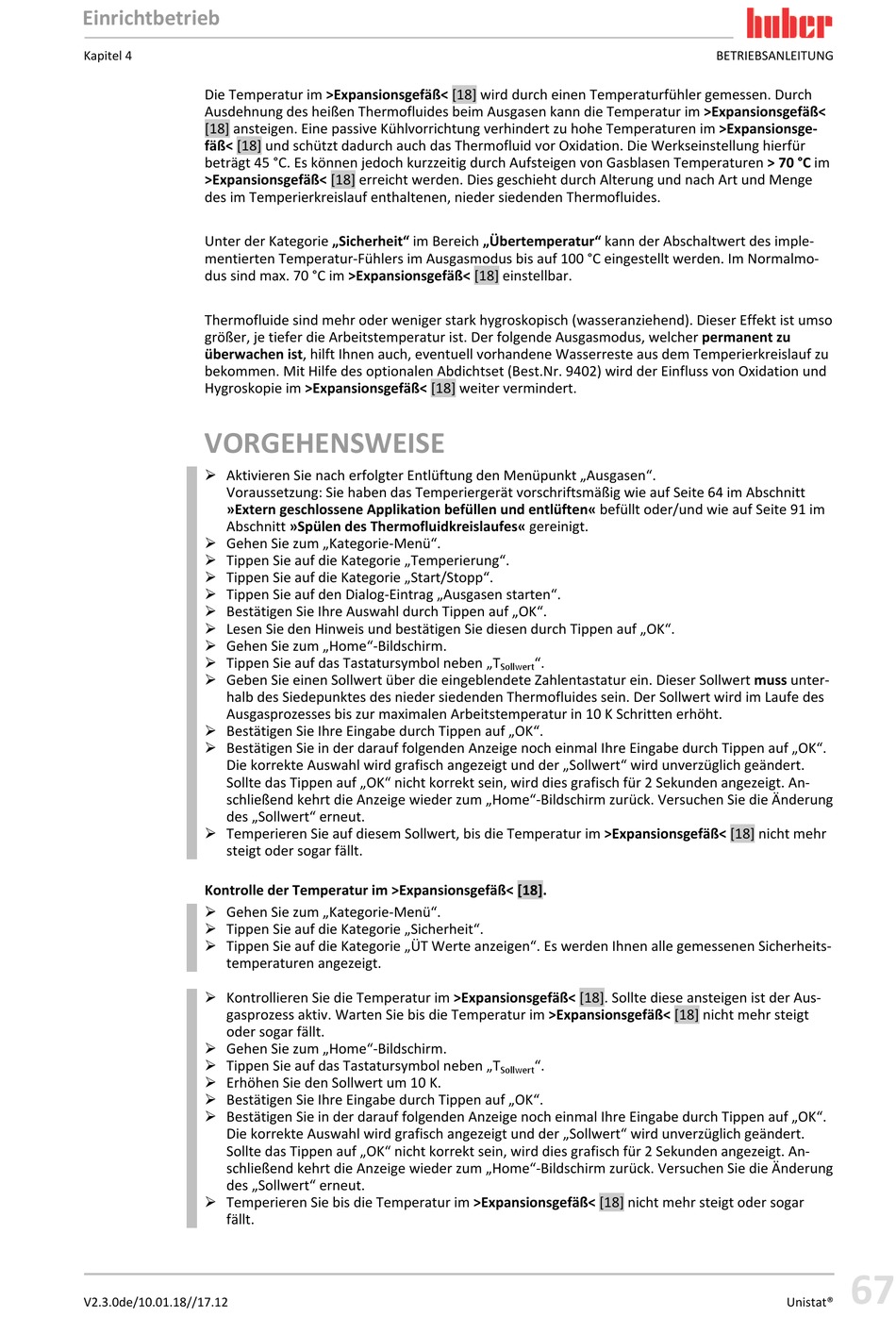

Einrichtbetrieb
Kapitel 4
Die Temperatur im >Expansionsgefäß< [18] wird durch einen Temperaturfühler gemessen. Durch
Ausdehnung des heißen Thermofluides beim Ausgasen kann die Temperatur im >Expansionsgefäß<
[18] ansteigen. Eine passive Kühlvorrichtung verhindert zu hohe Temperaturen im >Expansionsge-
fäß< [18] und schützt dadurch auch das Thermofluid vor Oxidation. Die Werkseinstellung hierfür
beträgt 45 °C. Es können jedoch kurzzeitig durch Aufsteigen von Gasblasen Temperaturen > 70 °C im
>Expansionsgefäß< [18] erreicht werden. Dies geschieht durch Alterung und nach Art und Menge
des im Temperierkreislauf enthaltenen, nieder siedenden Thermofluides.
Unter der Kategorie „Sicherheit" im Bereich „Übertemperatur" kann der Abschaltwert des imple-
mentierten Temperatur-Fühlers im Ausgasmodus bis auf 100 °C eingestellt werden. Im Normalmo-
dus sind max. 70 °C im >Expansionsgefäß< [18] einstellbar.
Thermofluide sind mehr oder weniger stark hygroskopisch (wasseranziehend). Dieser Effekt ist umso
größer, je tiefer die Arbeitstemperatur ist. Der folgende Ausgasmodus, welcher permanent zu
überwachen ist, hilft Ihnen auch, eventuell vorhandene Wasserreste aus dem Temperierkreislauf zu
bekommen. Mit Hilfe des optionalen Abdichtset (Best.Nr. 9402) wird der Einfluss von Oxidation und
Hygroskopie im >Expansionsgefäß< [18] weiter vermindert.
VORGEHENSWEISE
 Aktivieren Sie nach erfolgter Entlüftung den Menüpunkt „Ausgasen".
Voraussetzung: Sie haben das Temperiergerät vorschriftsmäßig wie auf Seite 64 im Abschnitt
»Extern geschlossene Applikation befüllen und entlüften« befüllt oder/und wie auf Seite 91 im
Abschnitt »Spülen des Thermofluidkreislaufes« gereinigt.
 Gehen Sie zum „Kategorie-Menü".
 Tippen Sie auf die Kategorie „Temperierung".
 Tippen Sie auf die Kategorie „Start/Stopp".
 Tippen Sie auf den Dialog-Eintrag „Ausgasen starten".
 Bestätigen Sie Ihre Auswahl durch Tippen auf „OK".
 Lesen Sie den Hinweis und bestätigen Sie diesen durch Tippen auf „OK".
 Gehen Sie zum „Home"-Bildschirm.
 Tippen Sie auf das Tastatursymbol neben „T
 Geben Sie einen Sollwert über die eingeblendete Zahlentastatur ein. Dieser Sollwert muss unter-
halb des Siedepunktes des nieder siedenden Thermofluides sein. Der Sollwert wird im Laufe des
Ausgasprozesses bis zur maximalen Arbeitstemperatur in 10 K Schritten erhöht.
 Bestätigen Sie Ihre Eingabe durch Tippen auf „OK".
 Bestätigen Sie in der darauf folgenden Anzeige noch einmal Ihre Eingabe durch Tippen auf „OK".
Die korrekte Auswahl wird grafisch angezeigt und der „Sollwert" wird unverzüglich geändert.
Sollte das Tippen auf „OK" nicht korrekt sein, wird dies grafisch für 2 Sekunden angezeigt. An-
schließend kehrt die Anzeige wieder zum „Home"-Bildschirm zurück. Versuchen Sie die Änderung
des „Sollwert" erneut.
 Temperieren Sie auf diesem Sollwert, bis die Temperatur im >Expansionsgefäß< [18] nicht mehr
steigt oder sogar fällt.
Kontrolle der Temperatur im >Expansionsgefäß< [18].
 Gehen Sie zum „Kategorie-Menü".
 Tippen Sie auf die Kategorie „Sicherheit".
 Tippen Sie auf die Kategorie „ÜT Werte anzeigen". Es werden Ihnen alle gemessenen Sicherheits-
temperaturen angezeigt.
 Kontrollieren Sie die Temperatur im >Expansionsgefäß< [18]. Sollte diese ansteigen ist der Aus-
gasprozess aktiv. Warten Sie bis die Temperatur im >Expansionsgefäß< [18] nicht mehr steigt
oder sogar fällt.
 Gehen Sie zum „Home"-Bildschirm.
 Tippen Sie auf das Tastatursymbol neben „T
 Erhöhen Sie den Sollwert um 10 K.
 Bestätigen Sie Ihre Eingabe durch Tippen auf „OK".
 Bestätigen Sie in der darauf folgenden Anzeige noch einmal Ihre Eingabe durch Tippen auf „OK".
Die korrekte Auswahl wird grafisch angezeigt und der „Sollwert" wird unverzüglich geändert.
Sollte das Tippen auf „OK" nicht korrekt sein, wird dies grafisch für 2 Sekunden angezeigt. An-
schließend kehrt die Anzeige wieder zum „Home"-Bildschirm zurück. Versuchen Sie die Änderung
des „Sollwert" erneut.
 Temperieren Sie bis die Temperatur im >Expansionsgefäß< [18] nicht mehr steigt oder sogar
fällt.
