Aufstellen und Anschließen

Hinweise zum Aufstellungsort

• Wählen Sie einen stabilen, ebenen Untergrund bzw .
eine geeignete Wand .
• Sorgen Sie für eine trockene, staubfreie Umgebung .
• Vermeiden Sie die Nähe von Wärmequellen und
direkte Sonneneinstrahlung .
• Stellen Sie keine schweren Gegenstände auf die Kabel
oder die Lautsprecher oder das Gerät .
• Um das Gerät herum sollte ein Abstand von ca . 10 cm
frei bleiben, um eine ausreichende Luftzirkulation
sicherzustellen .

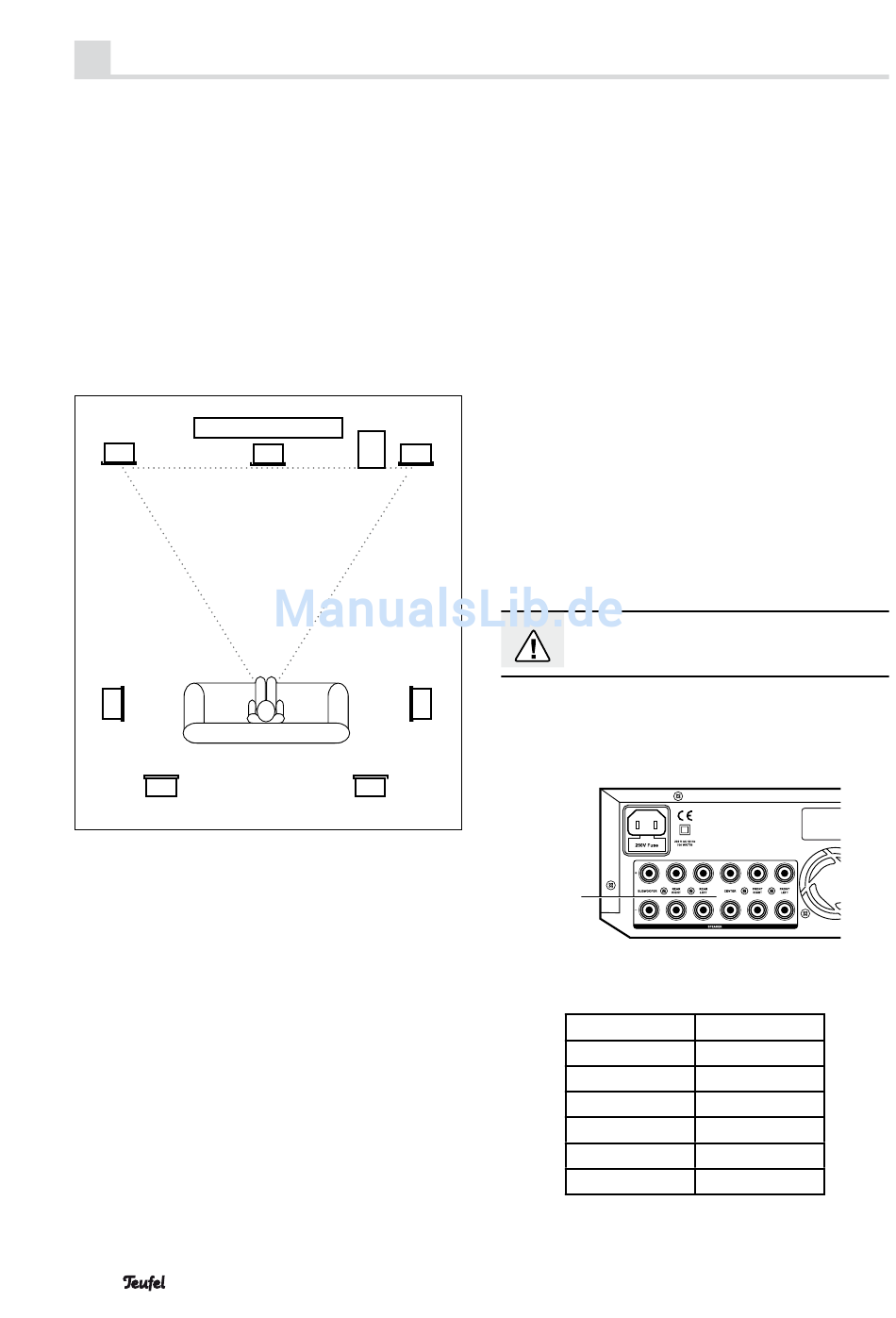

Lautsprecher aufstellen

Front
Stereodreieck
(a)
Surround
(b)
Surround/Rear
Center-Lautsprecher
• Den Center-Lautsprecher stellen Sie mittig direkt unter
dem Bildschirm bzw . idealerweise auf einem leicht
zum Bildschirm hin gewölbten Kreisbogen auf . Einige
Lautsprechermodelle können Sie auch mithilfe der
Schlüssellochöffnung in der Rückwand direkt an der
Wand befestigen .
Front-Lautsprecher
• Die Front-Lautsprecher werden rechts und links vom
Bildschirm aufgestellt oder aufgehängt .
• Sie sollten etwa in einer Linie mit dem Center-Lautspre-
cher stehen und mit dem Zuhörer ein möglichst gleich-
seitiges Dreieck bilden – das sogenannte Stereodreieck
(Entfernung zum Hörer = Entfernung zwischen den
Lautsprechern) .
• Die Lautsprecher sollten gerade in den Raum oder
leicht auf den Zuhörer ausgerichtet sein .
8
• IP 7000 BR
Subwoofer
TV
Center Front
Surround
(b)
Surround/Rear
Surround-Lautsprecher
• Die Surround-Lautsprecher werden seitlich (a) oder
rückwärtig (b) vom Zuhörer in einer Höhe von 1,20 m
bis 2,10 m aufgestellt oder aufgehängt .
• Der Abstand zum Zuhörer sollte mindestens 100 cm
betragen .
Subwoofer
• Der Standort des Subwoofers ist frei wählbar und
beeinflusst die übrigen Lautsprecher nicht . Positionieren
Sie ihn jedoch nicht in einer Raumecke, da es hierbei
zu unkontrollierbaren Frequenzüberhöhungen kommen
kann . Ideal ist häufig ein Standort zwischen den Front-
Lautsprechern .
Rear-Lautsprecher
Zum Aufbau eines 6 . 1 /7 . 1 -Systems gibt der IP 7000 BR
die Rear-Kanäle über die Buchsen 21 „RC/PRE OUT" aus .
Daran können Sie einen externen Stereo-Verstärker, Aktiv-
lautsprecher oder ein Funk-System (z . B . die RearStation
4) anschließen . Die Lautsprecher werden dann hinter (b)
oder über den Zuschauern angebracht .
Lautsprecher anschließen
Achtung Beschädigungsgefahr!
Verbinden Sie das Gerät noch nicht mit dem
Stromnetz!
(a)
Verwenden Sie zum Anschluss der Lautsprecher möglichst
hochwertige Lautsprecherkabel mit einem Querschnitt von
mindestens 1,5 mm
Webshop (www .teufel .de) im Bereich „Zubehör" bestel-
len .
24
An der Rückseite des Receivers befinden sich die An-
schlussklemmen 24 „SPEAKER" für die sechs Lautspre-
cher:
Lautsprecher
Subwoofer
Surround rechts
Surround links
Center
Vorn rechts
Vorn links
. Solche Kabel können Sie in unserem
2
–
Beschriftung
SUBWOOFER
REAR RIGHT
REAR LEFT
CENTER
FRONT RIGHT
FRONT LEFT
