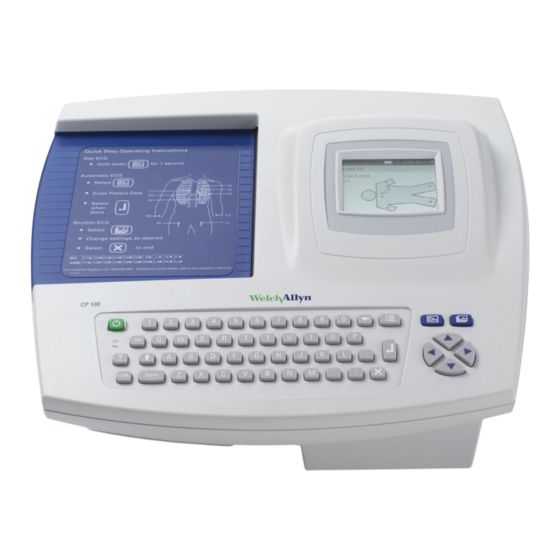

Welch Allyn CP 100 Gebrauchsanweisung
  1. Anleitungen
  2. Marken
  3. Welch Allyn Anleitungen
  4. Blutdruckmesser
  5. CP 100
  6. Gebrauchsanweisung
Welch Allyn CP 100 Gebrauchsanweisung

Welch Allyn CP 100 Gebrauchsanweisung

Vorschau ausblenden Andere Handbücher für CP 100:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
™

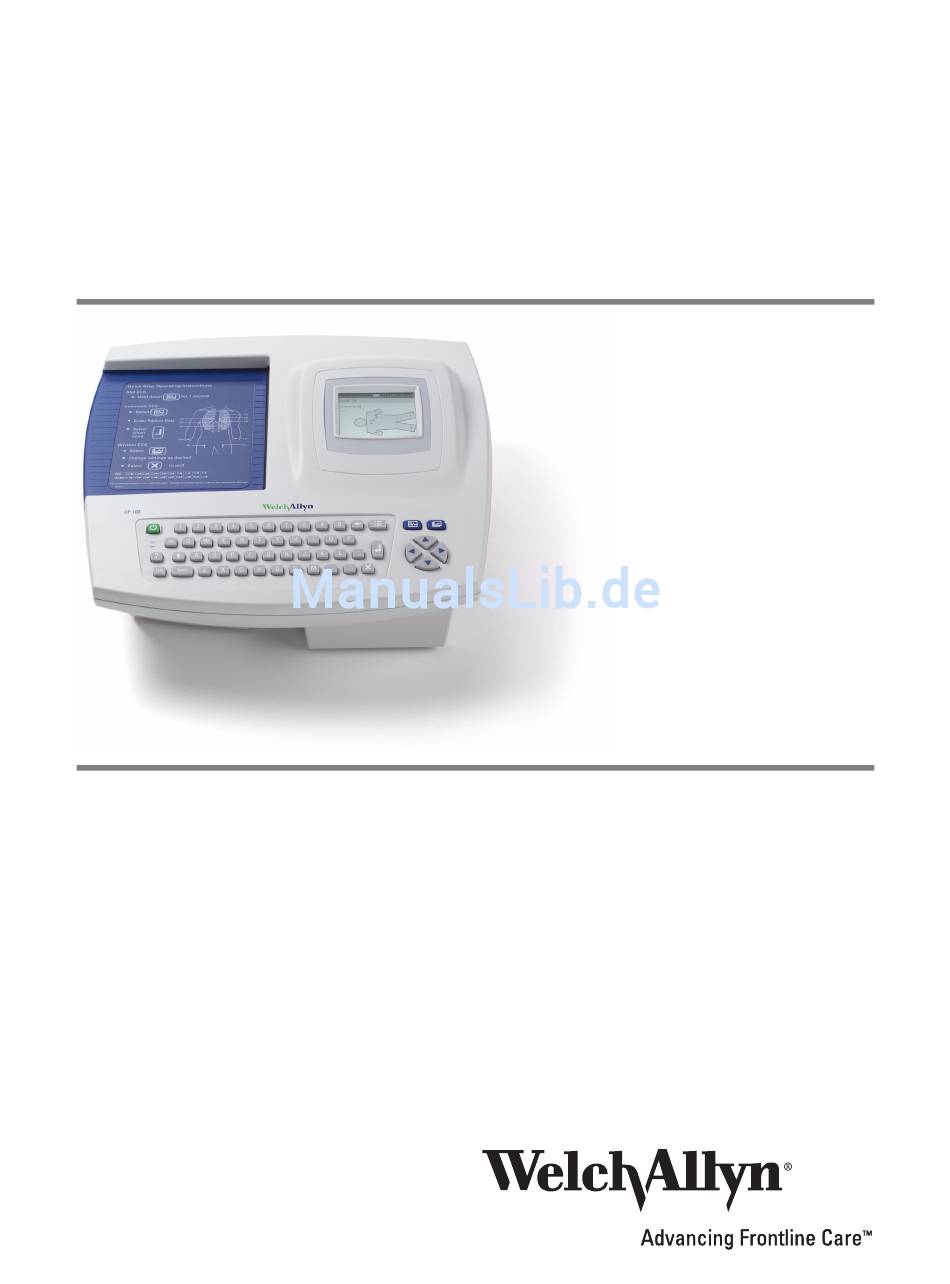

CP 100
Ruhe-Elektrokardiograph
mit 12 Ableitungen
Gebrauchsanweisung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Welch Allyn CP 100

Inhaltszusammenfassung für Welch Allyn CP 100

  • Seite 1 ™ CP 100 Ruhe-Elektrokardiograph mit 12 Ableitungen Gebrauchsanweisung...
  • Seite 2 Hinweisen zu Vorsichtsmaßnahmen, Warnhinweisen oder Indikationen steht und zu Verletzungen jedweder Personen oder rechtswidrigem oder unsachgemäßem Gebrauch führt. Welch Allyn ist eine eingetragene Marke von Welch Allyn, Inc., und CP 100 und CardioPerfect sind Marken von Welch Allyn, Inc. SD ist eine Marke von Toshiba.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis 1 - Einführung ..........1 Informationen zu diesem Handbuch .
  • Seite 4 Inhaltsverzeichnis Welch Allyn CP 100 Elektrokardiograph 5 - Durchführen von EKG-Tests ....... 39 Anschließen der Ableitungen an den Patienten .

  • Seite 5: Einführung

    Einführung Informationen zu diesem Handbuch ........2 Produktübersicht .

  • Seite 6: Informationen Zu Diesem Handbuch

    „ Technische Daten“ auf Seite 67 Verwendung Der Elektrokardiograph CP 100 ist ein Gerät zum Erfassen und Drucken der EKG-Signale von Patienten im Erwachsenen- und Kindesalter. Er ist für die Verwendung durch ausgebildetes medizinisches Fachpersonal in einer Klinikumgebung bestimmt. Für Erwachsene analysiert der optionale Interpretationsalgorithmus die EKG-Signale und generiert daraus Messungen und Interpretationsergebnisse.

  • Seite 7: Indikationen Für Den Einsatz

    EKG-Patientenkabel mit abnehmbaren Ableitungen Die Ableitungen können bei Bedarf einzeln ausgetauscht werden. Kompatibilität mit CardioPerfect Workstation-Software Daten können auf eine Welch Allyn CardioPerfect Workstation übertragen und elektronisch gespeichert und verwaltet werden. Die Übertragung erfolgt über eine SD-Speicherkarte (nicht im Lieferumfang enthalten).

  • Seite 8: Optionen

    Kapitel 1 Einführung Welch Allyn CP 100 Elektrokardiographen Optionen Die hier beschriebenen Optionen können zusammen mit dem Gerät oder nachträglich erworben werden. • Automatische EKG-Interpretation Der optionale MEANS-Interpretationsalgorithmus wurde in den Niederlanden an der Universität von Rotterdam entwickelt und dient zur automatischen Analyse von EKG- Tests.

  • Seite 9: Zubehör

    Gebrauchsanweisung Kapitel 1 Einführung Zubehör Wenden Sie sich zum Bestellen von Zubehör direkt an Welch Allyn. Die entsprechenden Telefonnummern finden Sie auf Seite Komponente Bestellnummer Menge Klebeelektroden für Ruhe-EKG 45008-0000 1000 Klebeelektrodenadapter für Ruhe-EKG 58581-0000 Thermodruckpapier (1 Karton = 5 Packungen mit jeweils...

  • Seite 10: Bedienelemente, Anzeigen Und Anschlüsse

    Kapitel 1 Einführung Welch Allyn CP 100 Elektrokardiographen Bedienelemente, Anzeigen und Anschlüsse In diesem Abschnitt werden die Bedienelemente, Anzeigen und Anschlüsse des Elektrokardiographen beschrieben. Abbildung 3. Oberseite Tastatur Siehe Abbildung 1 auf Seite 8. Abbildung 4. Rückseite Netzanschluss Erdungsäquipotenzial Wechselstromsicherungen...
  • Seite 11 Gebrauchsanweisung Kapitel 1 Einführung Abbildung 5. Rechte Seite Keine Steckplatz für Keine Funktion SD-Speicherkarte Funktion Abbildung 6. Vorderseite COM-Anschluss A (für Patientenkabel) Abbildung 7. Linke Seite Papierfachverriegelung...
  • Seite 12 Kapitel 1 Einführung Welch Allyn CP 100 Elektrokardiographen Tabelle 1. Tastatur Taste Funktion A. Ein/Aus Siehe „Stromversorgung des Elektrokardiographen“ auf Seite 22. B. Rücktaste Löscht das Zeichen links vom Cursor. C. Menü Siehe „Das Hauptmenü“ auf Seite 9. D. Autom. EKG Startet ein automatisches EKG (normales oder Stat-EKG).

  • Seite 13: Das Hauptmenü

    Gebrauchsanweisung Kapitel 1 Einführung Das Hauptmenü Das Hauptmenü wird angezeigt, wenn Sie die Menütaste drücken. Abbildung 8. Hauptmenü 9.17 Uhr 16.10.2005 Hauptmenü 1 EKG-Einstellungen 2 Systemeinstellungen 0 Beenden Untermenü Zweck Verwendung EKG-Einstellungen Überprüfen oder Ändern der EKG- Siehe „Überprüfen der EKG-Einstellungen“ Einstellungen: Format für automatische auf Seite 29.

  • Seite 14: Navigation Durch Die Menüs

    Kapitel 1 Einführung Welch Allyn CP 100 Elektrokardiographen Navigation durch die Menüs Abbildung 9. Standardmenü Abbildung 10. Übergeordnetes Menü mit Untermenü 9.17 Uhr 16.10.2005 9.17 Uhr 16.10.2005 Format Autom. Bericht bearbeiten 1 Ableitungsanordnung 1 Format 3x4 + 1R 2 Rhythmusableitung 1...

  • Seite 15: Patientenkabel Und Ableitungen

    Gebrauchsanweisung Kapitel 1 Einführung Patientenkabel und Ableitungen Das Patientenkabel verarbeitet die EKG-Daten des Patienten und überträgt sie zum Elektrokardiographen. Um ihre Handhabung zu erleichtern, sind die zehn Ableitungen so angeordnet, dass sie zu den entsprechenden Körperpartien zeigen. Die leicht verschiebbare, gezahnte Kabelhalterung verhindert, dass sich die Ableitungen für den Brustbereich verwickeln.

  • Seite 16: Symbole

    Kapitel 1 Einführung Welch Allyn CP 100 Elektrokardiographen Symbole Auf den folgenden Seiten werden die Symbole erläutert, die Sie auf dem Elektrokardiographen, auf der Verpackung, auf dem Versandbehälter und in diesem Handbuch finden. Dokumentationssymbole WARNUNG Dieses Symbol weist auf Umstände oder Vorgehensweisen hin, die zu Erkrankungen, Verletzungen oder zum Tod führen können.
  • Seite 17 Anwendung. Er darf jedoch nicht direkt mit nicht bei Kontamination des Produkts. dem Herz des Patienten verbunden werden. Detailliertere Informationen zur Entsorgung Nur für Hautkontakt vorgesehen.) finden Sie unter www.welchallyn.com/weee bzw. erhalten Sie beim Kundendienst von Welch Allyn unter der Telefonnummer +44 207 365 6780.

  • Seite 18: Sichere Verwendung Des Elektrokardiographen

    Kapitel 1 Einführung Welch Allyn CP 100 Elektrokardiographen Sichere Verwendung des Elektrokardiographen Lesen Sie vor der Verwendung oder Wartung des Elektrokardiographen folgende Sicherheitsinformationen sorgfältig durch. Allgemeine Warnhinweise Beim Umgang mit dem Elektrokardiographen sind die folgenden grundlegenden Warnhinweise zu beachten. Spezielle Hinweise zu bestimmten Verfahren, etwa dem Anschließen des Patientenkabels oder dem Durchführen von EKG-Tests, finden Sie in den...
  • Seite 19 Gebrauchsanweisung Kapitel 1 Einführung Warnungen in Bezug auf die Verwendung des Elektrokardiographen WARNUNG Dieses Gerät erfasst Daten, die den physiologischen Zustand eines Patienten widerspiegeln, und stellt diese dar. Wenn diese Daten von einem geschulten Arzt oder von medizinischem Fachpersonal geprüft werden, können sie bei der Erstellung der Diagnose hilfreich sein.

  • Seite 20: Allgemeine Vorsichtsmaßnahmen

    Jede andere Verwendung kann zu einer Beschädigung des Geräts führen. Achtung Verwenden Sie nur Komponenten und Zubehör, die mit dem Gerät geliefert wurden und die über Welch Allyn bezogen werden können. Die Verwendung anderen Zubehörs kann zu einer verminderten Leistungsfähigkeit des Geräts führen.

  • Seite 21: Hilfe Und Support

    Liste mit Hilfethemen angezeigt, die Sie drucken können. • Lesen Sie die weiteren Informationen, die dem Elektrokardiographen beiliegen. Eine entsprechende Liste finden Sie unter „Produktinformationen“ auf Seite 5. • Wenden Sie sich an Welch Allyn. Die entsprechenden Telefonnummern finden Sie auf Seite...
  • Seite 22 Kapitel 1 Einführung Welch Allyn CP 100 Elektrokardiographen...

  • Seite 23: Einrichten Des Elektrokardiographen

    Einrichten des Elektrokardiographen Überprüfen des Elektrokardiographen ....... . . 20 Anschließen des Patientenkabels .

  • Seite 24: Überprüfen Des Elektrokardiographen

    Kapitel 2 Einrichten des Elektrokardiographen Welch Allyn CP 100 Elektrokardiograph Überprüfen des Elektrokardiographen Überprüfen Sie das Gerät auf Transportschäden. Wenn das Gerät beschädigt ist, wenden Sie sich an den technischen Support. Die entsprechende Telefonnummer finden Sie auf Seite 2. Überprüfen Sie, ob alle Options- und Zubehörkomponenten vorhanden sind. Weitere Informationen finden Sie unter „Optionen“...

  • Seite 25: Einlegen Des Thermodruckpapiers

    2. Öffnen Sie eine neue Packung Papier, und entfernen Sie das Verpackungsmaterial (einschließlich des Kartons auf der Unterseite). Ziehen Sie das oberste Blatt zurück, sodass die Seite mit dem Raster nach oben zeigt und sich der Name Welch Allyn unten am Papier befindet.

  • Seite 26: Stromversorgung Des Elektrokardiographen

    Kapitel 2 Einrichten des Elektrokardiographen Welch Allyn CP 100 Elektrokardiograph Stromversorgung des Elektrokardiographen Der Elektrokardiograph kann mit Netz- oder Batteriespannung betrieben werden. WARNUNG Beim Betrieb über Netzspannung muss das Gerät aus Sicherheitsgründen an eine Netzsteckdose angeschlossen werden, die die Sicherheitsstandards für medizinische elektrische Systeme erfüllt.

  • Seite 27: Überprüfen Auf Ordnungsgemäßen Betrieb

    Gebrauchsanweisung Kapitel 2 Einrichten des Elektrokardiographen So schalten Sie den Elektrokardiographen ein Drücken Sie So schalten Sie den Elektrokardiographen aus Drücken Sie mehrere Sekunden lang. Hinweis Wenn die Energiesparfunktion aktiviert ist, wird der Elektrokardiograph nach einigen Minuten Leerlauf automatisch ausgeschaltet. Informationen zum Aktivieren und Deaktivieren der Energiesparfunktion finden Sie unter „Überprüfen der Gerätekonfigurationseinstellungen“...
  • Seite 28 Kapitel 2 Einrichten des Elektrokardiographen Welch Allyn CP 100 Elektrokardiograph...

  • Seite 29: Überprüfen Der Systemeinstellungen

    Überprüfen der Systemeinstellungen Struktur des Menüs „Systemeinstellungen“......26 Überprüfen der Gerätekonfigurationseinstellungen..... . . 27 Überprüfen der Geräteinformationen.

  • Seite 30: Struktur Des Menüs „Systemeinstellungen

    Kapitel 3 Überprüfen der Systemeinstellungen Welch Allyn CP 100 Elektrokardiograph Struktur des Menüs „Systemeinstellungen“ Systemeinstellungen Gerätekonfiguration Geräte-Info Datum/Uhrzeit einstellen Info Sprache Druckeinstellungen Datumsformat Optionen aktivieren Uhrz.format Software aktualisieren Gewichtseinheit Service-Info Größeneinheit Energiesparfunktion Geräte-ID Akustische Signale Kontrast erhöhen Kontrast verringern...

  • Seite 31: Überprüfen Der Gerätekonfigurationseinstellungen

    Gebrauchsanweisung Kapitel 3 Überprüfen der Systemeinstellungen Überprüfen der Gerätekonfigurationseinstellungen Drücken Sie die Menütaste 2. Wählen Sie Systemeinstellungen > Gerätekonfiguration. Der folgende Bildschirm wird angezeigt. Abbildung 18. Bildschirm „Gerätekonfiguration“ 9.17 Uhr 16.10.2005 Gerätekonfiguration 1 Datum/Uhrzeit einstellen 2 Sprache 3 Datumsformat 4 Uhrz.format 5 Gewichtseinheit 6 Größeneinheit 7 Energiesparfunktion...

  • Seite 32: Überprüfen Der Geräteinformationen

    Kapitel 3 Überprüfen der Systemeinstellungen Welch Allyn CP 100 Elektrokardiograph Überprüfen der Geräteinformationen Drücken Sie die Menütaste 2. Wählen Sie Systemeinstellungen > Geräte-Info. Der folgende Bildschirm wird angezeigt. Abbildung 19. Bildschirm „Geräte-Info“ 9.17 Uhr 16.10.2005 Geräte-Info 1 Info 2 Druckeinstellungen...

  • Seite 33: Überprüfen Der Ekg-Einstellungen

    Überprüfen der EKG-Einstellungen Struktur des Menüs „EKG-Einstellungen“ ......34 Überprüfen der Einstellungen für automatische Berichte .

  • Seite 34: Struktur Des Menüs „Ekg-Einstellungen

    Kapitel 4 Überprüfen der EKG-Einstellungen Welch Allyn CP 100 Elektrokardiograph Struktur des Menüs „EKG-Einstellungen“ EKG-Einstellungen Autom. Bericht Sonstiges bearbeiten Ableitungskonfiguration Elektrodenbeschriftungen Format Basislinienzentrierung Ableitungs-Timing Standard-Verstärkungseinstell. Ableitungsanordnung Standard-Basislinienfilter Rhythmusableitung 1 Standard-Muskelfilter Rhythmusableitung 2 Wechselstromfilter Rhythmusableitung 3 Erweiterte Messungen Zyklen mitteln Interpretationseinstellungen...

  • Seite 35: Überprüfen Der Einstellungen Für Automatische Berichte

    Gebrauchsanweisung Kapitel 4 Überprüfen der EKG-Einstellungen Überprüfen der Einstellungen für automatische Berichte Ein automatisches EKG ist ein Bericht mit EKG-Daten in einem benutzerdefinierten Format. Abbildung 20 zeigt ein Beispiel. Informationen zum Einrichten und Interpretieren eines Berichts finden Sie über die Referenzen auf Seite Abbildung 20.
  • Seite 36 Kapitel 4 Überprüfen der EKG-Einstellungen Welch Allyn CP 100 Elektrokardiograph Begriff (in Abbildung 20 Beschreibung Seite 31) A. Patientendaten Siehe „Festlegen der verfügbaren Patientendatenfelder“ auf Seite 36. B. EKG-Messungen Standard. C. Interpretation (optional) Siehe „Überprüfen der Interpretations- und Kopiereinstellungen für automatische Berichte“...

  • Seite 37: Überprüfen Der Formateinstellungen Für Automatische Berichte

    Gebrauchsanweisung Kapitel 4 Überprüfen der EKG-Einstellungen Überprüfen der Formateinstellungen für automatische Berichte Drücken Sie die Menütaste 2. Wählen Sie EKG-Einstellungen > Autom. Bericht bearbeiten > Format. Der folgende Bildschirm wird angezeigt. Abbildung 21. Bildschirm „Format“ für automatische Berichte 9.17 Uhr 16.10.2005 Format 1 Ableitungsanordnung 2 Rhythmusableitung 1...
  • Seite 38 Kapitel 4 Überprüfen der EKG-Einstellungen Welch Allyn CP 100 Elektrokardiograph Einstellung (Forts.) Beschreibung (Forts.) Zyklen mitteln Falls gewünscht, wird eine zusätzliche Seite mit dem Bericht gedruckt. Gemittelte Zyklen zeigen die dominanten Kurven für alle 12 Ableitungen. • 3x4 50 mm/s + 3R 3 Zeilen x 4 Spalten + 3 Rhythmusableitungen, 50 mm/s •...

  • Seite 39: Überprüfen Der Interpretations- Und Kopiereinstellungen Für Automatische Berichte

    Gebrauchsanweisung Kapitel 4 Überprüfen der EKG-Einstellungen Überprüfen der Interpretations- und Kopiereinstellungen für automatische Berichte Drücken Sie die Menütaste 2. Wählen Sie EKG-Einstellungen > Autom. Bericht bearbeiten > Interpretationseinstellungen. Der folgende Bildschirm wird angezeigt. Abbildung 22. Bildschirm „Interpretationseinstellungen“ 9.17 Uhr 16.10.2005 Interpretationseinstellungen 1 Interpretation drucken? 2 Kopien...

  • Seite 40: Festlegen Der Verfügbaren Patientendatenfelder

    Kapitel 4 Überprüfen der EKG-Einstellungen Welch Allyn CP 100 Elektrokardiograph Festlegen der verfügbaren Patientendatenfelder Sie können festlegen, welche Felder bei der Eingabe von Patientendaten angezeigt werden sollen. So wählen Sie die Felder aus Drücken Sie die Menütaste 2. Wählen Sie EKG-Einstellungen > Autom. Bericht bearbeiten > Patientendaten.
  • Seite 41 Gebrauchsanweisung Kapitel 4 Überprüfen der EKG-Einstellungen Feld (Forts.) Beschreibung (Forts.) Krankengeschichte Ja oder Nein. Wird „Ja“ gewählt, ist das Feld aktiviert. Während der Dateneingabe können Sie einen Eintrag in der Liste der klinischen Indikationen des Patienten auswählen. Blutdruck Ja oder Nein. Wird „Ja“ gewählt, ist das Feld für die Eingabe des Blutdrucks im Standardformat ### / ### aktiviert.

  • Seite 42: Überprüfen Der Sonstigen Ekg-Einstellungen

    Kapitel 4 Überprüfen der EKG-Einstellungen Welch Allyn CP 100 Elektrokardiograph Überprüfen der sonstigen EKG-Einstellungen Drücken Sie die Menütaste 2. Wählen Sie EKG-Einstellungen > Sonstiges. Der folgende Bildschirm wird angezeigt. Abbildung 24. Bildschirm „Sonstiges“ für EKG-Einstellungen 9.17 Uhr 16.10.2005 Sonstiges 1 Ableitungskonfiguration Über die drei Standardeinstellungen –...

  • Seite 43: Durchführen Von Ekg-Tests

    Durchführen von EKG-Tests Anschließen der Ableitungen an den Patienten ......46 Aufzeichnen eines automatischen EKGs .

  • Seite 44: Anschließen Der Ableitungen An Den Patienten

    Kapitel 5 Durchführen von EKG-Tests Welch Allyn CP 100 Elektrokardiograph Anschließen der Ableitungen an den Patienten Sorgen Sie dafür, dass sich der Patient wohl fühlt, da eine gute Vorbereitung des Patienten die Vorbedingung für ein erfolgreiches EKG ist. a. Erläutern Sie dem Patienten den Vorgang. Drücken Sie gegebenenfalls die Hilfetaste , erstellen Sie einen Ausdruck der Seite „Was ist ein EKG?“...
  • Seite 45 Gebrauchsanweisung Kapitel 5 Durchführen von EKG-Tests Abbildung 25. Elektrodenplatzierung Elektroden Positionen Vierter Interkostalraum, an der rechten Linea sternalis Vierter Interkostalraum, an der linken Linea sternalis gelb gelb In der Mitte zwischen V2 und V4 grün grün Fünfter Interkostalraum, auf der linken Linea medioclavicularis blau braun Linea axillaris anterior, auf gleicher Höhe wie V4...
  • Seite 46 Kapitel 5 Durchführen von EKG-Tests Welch Allyn CP 100 Elektrokardiograph 4. Wenn auf dem Display des Elektrokardiographen nichts zu sehen ist, drücken 5. Wenn der Bildschirm Ableitung ab angezeigt wird (siehe Abbildung), bringen Sie die blinkenden Ableitungen wieder an. Abbildung 26. Bildschirm „Ableitung ab“...

  • Seite 47: Aufzeichnen Eines Automatischen Ekgs

    Gebrauchsanweisung Kapitel 5 Durchführen von EKG-Tests Aufzeichnen eines automatischen EKGs Ein automatisches EKG ist ein Bericht, der normalerweise die erfassten EKG- Informationen von 12 Ableitungen für einen Zeitraum von 10 Sekunden anzeigt, kombiniert mit Patientendaten, Interpretationen und Messungen. Anleitungen zum Einrichten eines Berichtformats für ein automatisches EKG finden Sie unter „Überprüfen der Einstellungen für automatische Berichte“...

  • Seite 48: Aufzeichnen Eines Normalen Automatischen Ekgs

    Kapitel 5 Durchführen von EKG-Tests Welch Allyn CP 100 Elektrokardiograph Aufzeichnen eines normalen automatischen EKGs Für ein normales automatisches EKG geben Sie Patientendaten ein und führen andere optionale Aufgaben vor dem Drucken aus, wie in Abbildung 28 auf Seite 43 dargestellt.
  • Seite 49 Gebrauchsanweisung Kapitel 5 Durchführen von EKG-Tests Abbildung 30. Bildschirm „Autom. EKG-Aufzeichnung“ Müller, Anton Müller, Anton 9.17 Uhr 9.17 Uhr 16.10.2005 Autom. EKG : Aufzeichnung Autom. EKG-Aufzeichnung Bericht wird gedruckt Der Elektrokardiograph zeigt hier entsprechende Meldungen an, wenn folgende Aufgaben Daten werden erfasst durchgeführt werden: Verstärkung: 10 mm/mV •...
  • Seite 50 Kapitel 5 Durchführen von EKG-Tests Welch Allyn CP 100 Elektrokardiograph Abbildung 31. Bildschirm „Autom. EKG: Nach Ausdruck“ Müller, Anton 9.17 Uhr 16.10.2005 Autom. EKG : Nach Ausdruck 1. Beenden 2. Kopie drucken 3. Test wiederholen 4. Test exportieren Schritt 1 auf Seite 44Wählen Sie die gewünschte Option.
  • Seite 51 Gebrauchsanweisung Kapitel 5 Durchführen von EKG-Tests Achtung Die Anforderungen der Richtlinie AAMI EC11, Abschnitt 3.2.7 .2, „Frequency and Impulse Response“ (Frequenzgang und Impulsantwort), für eine Impuls-Dreieckskurvenform kann durch bis zu 5 Millisekunden gedämpftes Nachschwingen mit kleiner Amplitude direkt nach dem Impuls beeinflusst werden, wenn der Muskelfilter (35 Hz) eingeschaltet ist, oder durch eine geringfügige Amplitudenabweichung, wenn der Basislinienfilter (0,5 Hz) eingeschaltet ist.

  • Seite 52: Aufzeichnen Eines Automatischen Stat-Ekgs

    Kapitel 5 Durchführen von EKG-Tests Welch Allyn CP 100 Elektrokardiograph Aufzeichnen eines automatischen Stat-EKGs Unter einem automatischen Stat-EKG versteht man einen sofortigen Ausdruck. Im Stat-Modus ist die Eingabe von Patientendaten nicht erforderlich (siehe Abbildung 28 auf Seite 43). Zur Identifizierung von Stat-Tests wird dem Patienten eine temporäre ID- Nummer zugewiesen.

  • Seite 53: Aufzeichnen Eines Rhythmus-Ekgs

    Gebrauchsanweisung Kapitel 5 Durchführen von EKG-Tests Aufzeichnen eines Rhythmus-EKGs Ein Rhythmus-EKG ist ein kontinuierlicher Echtzeit-Ausdruck mit jeweils drei Ableitungen. Rhythmus-EKGs stehen nur als Ausdruck zur Verfügung. Sie können nicht an eine SD-Speicherkarte gesendet werden. Abbildung 33. Rhythmus-EKG-Test, Ablaufdiagramm (Optional) Kurven Der Druck wird oder anpassen...

  • Seite 54: Anpassen Der Ekg-Kurven

    Kapitel 5 Durchführen von EKG-Tests Welch Allyn CP 100 Elektrokardiograph Anpassen der EKG-Kurven Um die Kurven nach dem Drucken eines automatischen EKGs oder während des Druckens eines Rhythmus-EKGs anzupassen, drücken Sie die Nummerntaste der Option so oft, bis die gewünschte Auswahl angezeigt wird.

  • Seite 55: Wartung Des Elektrokardiographen

    Wartung des Elektrokardiographen Überprüfen der Komponenten ........74 Reinigen der Komponenten .

  • Seite 56: Überprüfen Der Komponenten

    Sie auch keine Komponenten in Alkohol ein. Wenn Alkohol oder sonstige Flüssigkeiten beim Reinigen in den Elektrokardiographen gelangen, muss ein Kundendienst durchgeführt werden, ehe er wieder verwendet werden kann. Telefonnummern von Welch Allyn finden Sie auf Seite Führen Sie einmal im Monat (bei Bedarf öfter) folgende Reinigungsmaßnahmen durch: Ziehen Sie den Netzstecker ab.

  • Seite 57: Testen Des Geräts

    Fachpersonal durchgeführt werden. Wenn der Elektrokardiograph gewartet werden muss oder eine Störung der Gerätefunktion vorliegt, empfiehlt Welch Allyn folgendes Testverfahren: Stellen Sie sicher, dass das Gerät die elektrischen Sicherheitsstandards gemäß IEC 60601-1 und ANSI/AAMI ES1 erfüllt. Testen Sie zu diesem Zweck Folgendes: •...

  • Seite 58: Aufladen Einer Vollständig Entladenen Batterie

    Kapitel 6 Wartung des Elektrokardiographen Welch Allyn CP 100 Elektrokardiograph Aufladen einer vollständig entladenen Batterie Wenn sich der Elektrokardiograph bei fehlendem Netzanschluss nicht einschalten lässt, ist möglicherweise die Batterie vollständig entladen. Hinweis Der Elektrokardiograph kann unabhängig vom Ladezustand der Batterie immer über das Netz betrieben werden.

  • Seite 59: Austauschen Der Batterie

    Gebrauchsanweisung Kapitel 6 Wartung des Elektrokardiographen Austauschen der Batterie Wenn sich der Elektrokardiograph auch nach dem Aufladen der Batterie nicht ohne Netzstrom betreiben lässt oder die Batterie sehr schnell an Ladung verliert, muss diese ausgetauscht werden. (Die Teilenummer finden Sie unter „Zubehör“...
  • Seite 60 Kapitel 6 Wartung des Elektrokardiographen Welch Allyn CP 100 Elektrokardiograph 6. Ziehen Sie die beiden Batteriestecker ab. Siehe Abbildung Die Stecker sitzen möglicherweise sehr fest. Verwenden Sie gegebenenfalls eine Zange. Abbildung 38. Batteriestecker Schließen Sie eine neue geeignete Batterie an. Achten Sie darauf, dass Sie die Stecker nicht verwechseln.

  • Seite 61: Austauschen Der Batteriesicherung (Gleichstromsicherung)

    Gebrauchsanweisung Kapitel 6 Wartung des Elektrokardiographen 9. Bringen Sie die Batterieabdeckung wieder an, und ziehen Sie die Schrauben fest. Drehen Sie den Elektrokardiographen wieder um. Das Gerät schaltet sich automatisch ein. Sie werden zur Eingabe des Datums und der Uhrzeit aufgefordert. 10.

  • Seite 62: Austauschen Der Wechselstromsicherungen

    Kapitel 6 Wartung des Elektrokardiographen Welch Allyn CP 100 Elektrokardiograph Austauschen der Wechselstromsicherungen Wenn die grüne LED auf der Tastatur nicht leuchtet, obwohl der Elektrokardiograph an das Stromnetz angeschlossen ist, müssen möglicherweise eine oder beide Wechselstromsicherungen ausgetauscht werden. Gehen Sie dazu wie nachstehend beschrieben vor.

  • Seite 63: Lagerung Der Komponenten

    Richtlinie 2002/96/EG des Europäischen Parlaments und des Rats der Europäischen Union über Elektro- und Elektronik-Altgeräte (WEEE-Richtlinie) vor. Diese Richtlinie gilt nicht bei Kontamination des Produkts. Detailliertere Informationen zur Entsorgung finden Sie unter www.welchallyn.com/weee bzw. erhalten Sie beim Kundendienst von Welch Allyn unter der Telefonnummer +44 207 365 6780.
  • Seite 64 Kapitel 6 Wartung des Elektrokardiographen Welch Allyn CP 100 Elektrokardiograph...

  • Seite 65: Fehlerbehebung

    Fehlerbehebung Maßnahmen zur Fehlerbehebung ........84 Beschränkte Garantie.

  • Seite 66: Maßnahmen Zur Fehlerbehebung

    Kapitel 7 Fehlerbehebung Welch Allyn CP 100 Elektrokardiograph Maßnahmen zur Fehlerbehebung Dieser Abschnitt enthält folgende Tabellen: • Probleme mit der Ableitungsqualität (Tabelle 2 auf Seite 62) • Systemfehler (Tabelle 3 auf Seite 63) • Meldungen des Systems (Tabelle 4 auf Seite 64) Wenn sich das Problem mit den genannten Maßnahmen nicht beheben lässt, wenden Sie...
  • Seite 67 Gebrauchsanweisung Kapitel 7 Fehlerbehebung Tabelle 2. Probleme mit der Ableitungsqualität (Forts.) Problem Mögliche Ursachen Aktionen Netzstromstörungen (regelmäßige • Elektroden, die verschmutzt, • Überprüfen Sie alle Elektrodenkontakte und Spannung mit gleichmäßigen Spitzen, die korrodiert, lose oder an knochigen Ableitungskabel. die Kurven überlagert). Kann zusammen Körperregionen angebracht sind.
  • Seite 68 Kapitel 7 Fehlerbehebung Welch Allyn CP 100 Elektrokardiograph Tabelle 4. Meldungen des Systems (in alphabetischer Reihenfolge) Systemmeldung Probleme Aktionen Fehler in Speicherkarte Beim Schreiben auf die Speicherkarte • Stellen Sie sicher, dass der Schreibschutz der Karte ist ein Fehler aufgetreten.

  • Seite 69: Beschränkte Garantie

    Beschränkte Garantie Welch Allyn Inc. garantiert, dass die kardiopulmonalen Modelle des Elektrokardiographen, einschließlich der Modelle CP 100 und CP 200 („die Produkte“), den für die Produkte genannten technischen Daten entsprechen, und dass die Produkte frei von technischen Material- und Fertigungsfehlern sind. Die Garantie für die Produkte gilt für 3 Jahre ab Kaufdatum.

  • Seite 70: Wartungsdienst

    Allyn. Die entsprechenden Telefonnummern finden Sie auf Seite Bevor Sie sich mit Welch Allyn in Verbindung setzen, sollten Sie versuchen, das Problem zu reproduzieren. Überprüfen Sie außerdem alle Zubehörteile, um sie als Ursache für das Problem auszuschließen. Halten Sie für das Telefonat folgende Informationen bereit: •...

  • Seite 71: A - Technische Daten

    Technische Daten Element Spezifikation 41,1 cm Abmessungen 15,7 cm 39,7 cm Gewicht 5,3 kg Tastaturtyp Elastomer-Tastatur mit einem vollständigen Satz alphanumerischer Tasten Papiertyp Thermodruckpapier mit Z-Faltung, 21 x 28 cm, 200 Blatt Thermodrucker (intern) Computergesteuerte Punktanordnung, 8 Punkte pro mm Papiergeschwindigkeit 10, 25, 50 mm/s Verstärkungseinstellungen:...
  • Seite 72 Abtastverfahrens und der Asynchronität zwischen Abtastrate und Signalrate kann bei digitalen EKG-Systemen wie dem CP 100 und CP 200 ein merklicher Modulationseffekt zwischen zwei Zyklen auftreten. Dies gilt speziell für pädiatrische Aufzeichnungen. Es handelt sich dabei nicht um ein physiologisches Phänomen.

  • Seite 73: B - Emv-Konformität Und Erklärungen Des Herstellers

    Herstellers Tabelle 5. Elektromagnetische Strahlung Der Elektrokardiograph CP 100 ist für den Einsatz in der nachstehend aufgeführten elektromagnetischen Umgebung konzipiert. Der Käufer oder Benutzer des Elektrokardiographen CP 100 muss sicherstellen, dass er in einer derartigen Umgebung eingesetzt wird. Emissionstest Konformität...
  • Seite 74 Welch Allyn CP 100 Elektrokardiograph Tabelle 6. Elektromagnetische Störfestigkeit Der Elektrokardiograph CP 100 ist für den Einsatz in der nachstehend aufgeführten elektromagnetischen Umgebung konzipiert. Der Käufer oder Benutzer des Elektrokardiographen CP 100 muss sicherstellen, dass er in einer derartigen Umgebung eingesetzt wird.
  • Seite 75 Anhang B EMV-Konformität und Erklärungen des Herstellers Tabelle 7. Elektromagnetische Störfestigkeit Der Elektrokardiograph CP 100 ist für den Einsatz in der nachstehend aufgeführten elektromagnetischen Umgebung konzipiert. Der Käufer oder Benutzer des Elektrokardiographen CP 100 muss sicherstellen, dass er in einer derartigen Umgebung eingesetzt wird.
  • Seite 76 Tabelle 8. Empfohlener Sicherheitsabstand zwischen tragbaren und mobilen HF-Kommunikationsgeräten und dem Elektrokardiographen CP 100 Der Elektrokardiograph CP 100 ist für den Einsatz in einer elektromagnetischen Umgebung bestimmt, in der abgestrahlte HF-Störungen kontrolliert werden. Der Käufer oder Benutzer des Elektrokardiographen CP 100 kann dazu beitragen, elektromagnetischen Störungen vorzubeugen, indem er entsprechend der maximalen Ausgangsleistung der Kommunikationsausrüstung den nachstehend empfohlenen...

  • Seite 77: Glossar

    Bestätigt, unbestätigt. Status der Interpretation eines Berichts für ein automatisches EKG. Zeigt an, ob der Bericht von einem qualifizierten Arzt geprüft und akzeptiert wurde. CardioPerfect Workstation. Ein PC, auf dem die Welch Allyn CardioPerfect-Software ausgeführt wird. Speichert EKG- und Spirometrie-Testdaten. Kann mit anderen elektronischen Patienteninformationssystemen kommunizieren, wie z.
  • Seite 78 Glossar Welch Allyn CP 100 Elektrokardiograph Workstation. Siehe CardioPerfect Workstation. Zyklen mitteln. Dominante Kurven für alle 12 Ableitungen. Sie werden bei aktivierter Funktion auf einer separaten Seite gedruckt.

  • Seite 79: Index

    Index 3x4, 6x2, 12x1 usw. Siehe Ableitungen: Anordnungen Batterie (Formate) in automatischen Berichten bestellen 3x4 50 mm/s + 3R, 6x2 50 mm/s + 6R. Siehe Zyklen mitteln technische Daten 5 mm/mV, 10 mm/mV usw. Siehe Verstärkungseinstellungen Wartung – 50 oder 60 Hz-Filter. Siehe WS-Filter Bearbeiten Berichtformate –...
  • Seite 80 Index Welch Allyn CP 100 Elektrokardiograph Ein-/Ausschalten, manuell und automatisch Hardwareeinrichtung – Hauptmenü EKG: Nach Ausdruck (Bildschirm) Herzschrittmacher, Verwendung mit EKG-Aufzeichnung (Bildschirm) Hilfe, aufrufen EKGs Homepage Einstellungen – Tests durchführen – Siehe auch Automatische EKGs, Rhythmus-EKGs EKG-Vorschau (Bildschirm) IEC-Elektrodenbeschriftungen (C1, C2, C3 usw.) Elektroden Indikationen für den Einsatz...
  • Seite 81 Gebrauchsanweisung Index Speicherkarte Kommunikation mit CardioPerfect Workstation Nach Ausdruck (Bildschirm) Position des Steckplatzes Navigieren durch Menüs Probleme beim Schreiben Netzanschluss. Siehe Stromversorgung des technische Daten Elektrokardiographen Tests senden an Netzstromstörungen Sprache (Einstellung) Neuen Patienten eingeben (Bildschirm) Stopp/Abbrechen (Taste) Stromversorgung des Elektrokardiographen –...
  • Seite 82 Index Welch Allyn CP 100 Elektrokardiograph Wagen Wandposter, Ersatz bestellen WARNUNG-Symbol, Definition Wartung – Wartungsdienst Wechselstromfilter Wechselstromsicherungen, austauschen Wechselstrom. Siehe WS Welch Allyn Technischer Support Zubehör Zyklen mitteln...
  • Seite 84 4341 State Street Road, PO Box 220, Skaneateles Falls, NY 13153-0220 USA 1 800 535 6663, + 1 315 685 4560 www.welchallyn.com Reorder Number (multi-language CD): 401151 Mat. Number (manual only): 704266, Ver: C...
