Inhaltszusammenfassung für Welch Allyn ABPM 6100
- Seite 1 ABPM 6100 Hardware-Handbuch Zulassungsbeauftragter Welch Allyn, Inc. Welch Allyn Limited 4341 State Street Road Navan Business Park Skaneateles Falls, NY Dublin Road 13153 USA Navan, County Meath, www.welchallyn.com Republic of Ireland 0297 DIR 80012723 Ver. F...
- Seite 2 Marken von Welch Allyn. Das Copyright 2014 für die Software zu diesem Produkt liegt bei Welch Allyn. Alle Rechte sind vorbehalten. Die Software ist durch die Urheberrechtsgesetze der Vereinigten Staaten von Amerika sowie durch weltweit geltende internationale Handelsvereinbarungen geschützt.
- Seite 3 (+31) 202-061-360 Schweden (+46) 85-853-65-51 Ehe Sie sich mit Welch Allyn in Verbindung setzen, sollten Sie versuchen, das Problem erneut hervorzurufen, und sämtliche Zubehörteile überprüfen, um sie als Ursache für das Problem auszuschließen. Halten Sie für das Telefonat folgende Informationen bereit: ...
- Seite 4 Beschädigung des Produkts müssen vom Absender gestellt werden. Hinweise zur eingeschränkten Garantie Welch Allyn Inc. garantiert, dass das von Ihnen erworbene Produkt auf Basis der computergestützten Welch Allyn CardioPerfect Workstation, das Sie erworben haben, den genannten technischen Daten des Produkts entspricht und frei von technischen Material- und Fertigungsfehlern ist, die innerhalb eines Jahres ab Kaufdatum auftreten.
-
Seite 5: Inhaltsverzeichnis
ABPM 6100 Hardware-Handbuch Inhalt ÜBERSICHT ......................... 6 ABPM 6100 MONITOR ....................10 Einführung ........................ 10 Betrieb ........................11 ANSCHLUSS ......................13 Vorbereitende Hinweise ................... 14 Vor dem Anlegen ...................... 14 Auswahl der Manschettengröße ................14 Anlegen einer herkömmlichen Manschette .............. 15 Anlegen der Manschette .................. -
Seite 6: Übersicht
2. Die Zuverlässigkeit aller Monitore und der Software hängt von der Einhaltung der Betriebs- und Wartungsanweisungen in diesem Handbuch ab. 3. ABPM 6100 Monitore sind für den Einsatz bei Patienten mit normalem Sinusrhythmus vorgesehen. 4. Die Messgenauigkeit der ABPM 6100 Monitore kann durch die Position des Patienten, den körperlichen Zustand, Bewegungen und die Nichtbeachtung der... - Seite 7 ABPM 6100 Hardware-Handbuch Recycle DIR 80012723 Ver. F 7 / 30...
- Seite 8 Machen Sie sich mit allen Hinweisen zu Sicherheit und Effektivität vertraut, bevor Sie den ABPM 6100 Monitor einsetzen. WICHTIGE WARNHINWEISE Die folgenden Warnungen gelten für ABPM 6100 ambulante Blutdruckmonitore. Verletzungsgefahr für Patienten. Die Manschette nicht anlegen an WARNUNG Stellen, wo die Blutzirkulation gefährdet ist. Bei Schmerzen, Schwellungen, Rötungen oder Taubheitsgefühl des Patienten an...
- Seite 9 Die Manschette und der Schlauch sind defibrillatorgeschützt. Der ABPM 6100 ist defibrillatorgeschützt. Für den ABPM 6100 gelten keine speziellen Vorsichtshinweise bei der Defibrillation; die Defibrillation wirkt sich nicht auf den ABPM 6100 Monitor aus. DIR 80012723 Ver. F 9 / 30...
-
Seite 10: Abpm 6100 Monitor

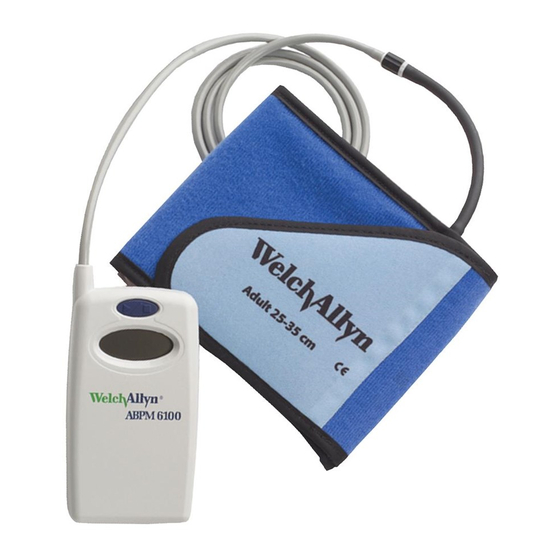

ABPM 6100 Monitor Einführung Das ABPM 6100 Gerät wird vom Patienten am Gürtel oder an einem Schultergurt getragen und an eine Manschette angeschlossen, die am nicht dominanten Arm angelegt ist. Der ABPM 6100 pumpt die Manschette in voreingestellten Abständen während des Tages auf und misst den Blutdruck anhand der oszillometrischen Methode. -
Seite 11: Betrieb
ABPM 6100 Hardware-Handbuch Betrieb In diesem Abschnitt erhalten Sie einen kurzen Überblick über das ABPM 6100 Gerät, das Einlegen von Batterien und die Bedienelemente des Geräts. Der ABPM 6100 zeichnet sich durch einfaches Design aus. Das wichtigste Bedienelement ist die Start/Stopp-Taste. Auf dem LCD (Flüssigkristallanzeige) werden Informationen übersichtlich dargestellt. - Seite 12 ABPM 6100 Hardware-Handbuch Die Anzahl der Blutdruckmesswerte im Speicher (sofern vorhanden), wobei drei Sekunden lang das Druckersymbol blinkt (die Anzahl der Messwerte wird möglicherweise nicht angezeigt, wenn die Batterien vor dem Ausschalten des Gerätes entfernt wurden) Ein langer Signalton Die Uhrzeit blinkt 20 Sekunden lang (nach 20 Sekunden schaltet sich das Gerät automatisch ab und wechselt in den Ruhemodus, um die Batterie zu schonen) Jetzt ist das Gerät bereit, ein Blutdruckprotokoll hochzuladen.
-
Seite 13: Anschluss
ABPM 6100 Hardware-Handbuch Anschluss In diesem Abschnitt wird beschrieben, wie der ABPM 6100 Monitor für Überwachungssitzungen am Patienten angelegt wird. So führen Sie die Ersteinrichtung des ABPM 6100 für die Kommunikation mit Ihrem PC durch: Windows XP Windows 7/ Windows 8 1. -
Seite 14: Vorbereitende Hinweise
Geräte oder elektrischen Werkzeuge zu verwenden, da Vibrationen die Funktion des Monitors stören können. Vor dem Anlegen Stellen Sie sicher, dass folgende Schritte durchgeführt werden, bevor der ABPM 6100 Monitor am Patienten angelegt wird: Vergewissern Sie sich, dass der Name und die ID des Patienten auf dem Tagebuch vermerkt und separat notiert wurden, um eine Verwechslung mit anderen Patientendaten zu vermeiden. -
Seite 15: Anlegen Einer Herkömmlichen Manschette
2. Bringen Sie eine selbstklebende Verankerungselektrode an der transparenten Lasche an der Manschette an und befestigen Sie die Elektrode am Patienten. Hinweis: Stellen Sie sicher, dass die Parameter auf den ABPM 6100 Monitor übertragen wurden, bevor Sie fortfahren. Der Monitor sollte sich im Ruhemodus befinden. -
Seite 16: Anlegen Der Manschette
Sie eine neue Manschettengröße mit der angezeigten Farbe. Schritt 2: Manschette anlegen 1. Um die Welch Allyn ABPM 6100-Manschette anzulegen, schieben Sie diese einfach auf den Arm des Patienten. Achten Sie darauf, dass der Farbindikator sich auf der Oberseite der Manschette befindet. Die Manschette sollte sich in der Mitte zwischen Ellbogen und Schulter befinden. -
Seite 17: Messungen In Der Arztpraxis
Schnittstellenkabel vom Gerät entfernt wurde, muss in der Arztpraxis eine Messung durchgeführt werden, um sicherzustellen, dass das Gerät ordnungsgemäß funktioniert und dem Patienten keine Beschwerden bereitet. Der ABPM 6100 Monitor beginnt erst mit den regelmäßigen Messungen, wenn mindestens eine manuelle Messung erfolgt ist. Befolgen Sie diese Anweisungen, um in der Praxis eine Messung durchzuführen:... -
Seite 18: Daten
Schnittstellenkabels muss am PC angeschlossen bleiben). Einlesen von Daten aus dem Gerät Wenn sich Daten in dem Gerät befinden, können diese aus dem Gerät in die ABPM 6100 Software eingelesen werden. Die CardioPerfect Workstation Software ermöglicht danach das Anzeigen der Daten sowie das Konfigurieren von Berichten. Weitere Informationen erhalten Sie im CardioPerfect Workstation Software-Handbuch. - Seite 19 ABPM 6100 Hardware-Handbuch Die Daten vom Gerät werden dann in der CardioPerfect Workstation Software gespeichert. Wenn Sie eine Fehlermeldung erhalten, während Sie versuchen, Daten vom Gerät einzulesen, vergewissern Sie sich, dass das PC-Schnittstellenkabel sowohl mit dem Monitor als auch dem PC verbunden ist, und wiederholen den Befehl „Daten vom Gerät einlesen“.
-
Seite 20: Wartung Und Reinigung
Garantiesiegel auf. Bei Anzeichen einer Beschädigung darf der ABPM 6100 Monitor nicht verwendet werden. Senden Sie das Gerät in diesem Fall an ein autorisiertes Servicezentrum von Welch Allyn. Dieses Handbuch enthält im Abschnitt „Garantie, Wartung und Ersatzteile“ eine Liste autorisierter Servicezentren von Welch Allyn. -
Seite 21: Kalibrierungsprüfung
ABPM 6100 Hardware-Handbuch Kalibrierungsprüfung Welch Allyn empfiehlt, die Kalibrierung des ABPM 6100 Monitors jährlich mit der folgenden Vorgehensweise zu überprüfen: 1. Nachdem der ABPM 6100 Monitor eingeschaltet ist, entfernen Sie eine der AA- Batterien aus dem Batteriefach. Legen Sie die Batterie dann sofort wieder in der korrekten Ausrichtung ein, wodurch das Gerät gestartet wird. - Seite 22 Sie die Messgenauigkeit des getesteten Gerätes auf ± 4,0 mmHg genau bestimmen. Welch Allyn empfiehlt, für Kalibrierungsprüfungen möglichst empfindliche Drucknormalen zu verwenden. Ein Setra Drucksensor 2270-01 mit einer Kalibrierung von ± 0,1 mmHg ist zu diesem Zweck gut geeignet. In der Bundesrepublik Deutschland: Nach MP BetreibV muss das ABPM-Gerät alle 2 Jahre zu einer messtechnischen...
-
Seite 23: Technische Daten
ABPM 6100 Hardware-Handbuch Technische Daten Dieser Abschnitt enthält die technischen Daten für den ambulanten ABPM 6100 Blutdruckmonitor. Leistungsbedarf: Zwei „AA“-Alkalibatterien oder leistungsstarke wiederaufladbare Batterien (NimH) Abmessungen: 124 x 70 x 33 mm (etwa) Gewicht: 270 g (einschließlich Batterien, etwa) Betriebsumgebungsbedingungen ... -
Seite 24: Klassifikation
ABPM 6100 Hardware-Handbuch EN 1060-1:1996 ; Specification for Non-invasive sphygmomanometers – Part 1. General requirements EN 1060-3:1997 ; Non-invasive sphygmomanometers – Part 3: Supplementary requirements for electro-mechanical blood pressure measuring systems AAMI SP 10 ES1 Category C: 1992 (battery powered) Electronic or automated... -
Seite 25: Problembehandlung Und Fehlercodes
ABPM 6100 Hardware-Handbuch Problembehandlung und Fehlercodes Fehlercodes Der ABPM 6100 Monitor zeigt Fehlersituationen durch Fehlercodes an. Die Fehlercodes werden auf dem LCD des Gerätes angezeigt. Fehlercodes, die für einen bestimmten Messwert gelten, werden auch in der CardioPerfect Workstation Software angezeigt, wenn die Daten aus dem Gerät eingelesen werden. -
Seite 26: Problembehandlung
Codes. Informationen zu den Codes, wie sie von der Software verwendet werden, entnehmen Sie dem CPWS ABP Software-Handbuch. * Senden Sie den ABPM 6100 Monitor für Reparaturen stets an ein autorisiertes Servicezentrum ein. Durch nicht autorisierte Reparaturen oder Wartungsarbeiten verfallen sämtliche Garantieansprüche. -
Seite 27: Richtlinien Und Erklärungen Des Herstellers
ABPM 6100 Hardware-Handbuch 10. Richtlinien und Erklärungen des Herstellers Achtung Für den ABPM6100 sind in Bezug auf die elektromagnetische Verträglichkeit (EMV) spezielle Sicherheitsmaßnahmen erforderlich. Darüber hinaus müssen die Geräte gemäß den folgenden EMV-Informationen eingebaut und in Betrieb genommen werden. Tragbare und mobile RF-Kommunikationsgeräte können den ABPM6100 stören. - Seite 28 ABPM 6100 Hardware-Handbuch Elektromagnetische Störfestigkeit Der ABPM6100 ist nur für den Gebrauch in der nachfolgend beschriebenen elektromagnetischen Umgebung konzipiert. Der Kunde oder der Benutzer des ABPM6100 muss sicherstellen, dass es in einer solchen Umgebung zum Einsatz kommt Prüfung der Störfestigkeit...
- Seite 29 ABPM 6100 Hardware-Handbuch Elektromagnetische Störfestigkeit Der ABPM6100 ist nur für den Gebrauch in der nachfolgend beschriebenen elektromagnetischen Umgebung konzipiert. Der Kunde oder der Benutzer des ABPM6100 muss sicherstellen, dass es in einer solchen Umgebung zum Einsatz kommt Prüfung der IEC 60601...
- Seite 30 ABPM 6100 Hardware-Handbuch Empfohlener Sicherheitsabstand zwischen tragbaren und mobilen RF- Kommunikationsgeräten und dem ABPM6100 Der ABPM6100 ist für den Einsatz in einer elektromagnetischen Umgebung bestimmt, in der hochfrequente RF- Störungen kontrolliert ablaufen Der Kunde oder der Benutzer des ABPM6100 kann elektromagnetischen Interferenzen vorbeugen, indem er einen Mindestabstand zwischen tragbaren und mobilen RF- Kommunikationsgeräten (Sendern) und dem ABPM6100 einhält, wie nachfolgend entsprechend der maximalen...
