- Seite 1 Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang Stereo-Vollverstärker PM8005 Sie können mehrere Seiten einer PDF auf einem einzelnen Blatt Papier drucken. Bedienungsanleitung Vorderseite Rückseite Fernbedienung Index...
-
Seite 2: Inhaltsverzeichnis
Fernbedienungsanschlüssen ······················································ 22 Leistungsfähigkeit ············································································ 7 Bedienung dieses Geräts mit der Fernbedienung Einfache Bedienung ········································································· 7 ohne Sichtkontakt ··········································································· 22 Bezeichnung und Funktionen der Teile Remote-Anschluss von Marantz-Geräten ······································· 22 Anschluss des Netzkabels ·························································· 23 Vorderseite ························································································ 8 Wiedergabe Rückseite ···························································································10... - Seite 3 Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang Einstellungen Festlegen des Standby-Automatik-Modus ····························· 30 Ausschalten des Standby-Automatik-Modus ·································· 30 Einschalten des Standby-Automatik-Modus ··································· 30 Einstellen des Direct-Modus des Leistungsverstärkers ······ 31 Einschalten des Direct-Modus des Leistungsverstärkers ·············· 31 Ausschalten des Direct-Modus des Leistungsverstärkers ············· 31 Tipps Inhalt ·································································································...
-
Seite 4: Zubehör
Einstellungen Tipps Anhang Vielen Dank für den Kauf dieses Marantz-Produkts. Lesen Sie diese Bedienungsanleitung vor der Inbetriebnahme des Geräts sorgfältig durch, damit Sie das Gerät richtig bedienen können. Bewahren Sie diese Bedienungsanleitung nach der Lektüre zum späteren Nachschlagen auf. Zubehör Überprüfen Sie, ob folgendes Zubehör im Lieferumfang des Produkts enthalten ist. -
Seite 5: Einlegen Der Batterien
Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang Einlegen der Batterien Reichweite der Fernbedienung q Öffnen Sie die Abdeckung in Richtung Richten Fernbedienung Bedienung Fernbedienungssensor. des Pfeils, und nehmen Sie sie ab. Etwa 7 m w Legen beiden Batterien R03/AAA- ordnungsgemäß entsprechend Batterien 30°... -
Seite 6: Merkmale
Es ist allgemein bekannt, dass die Klangqualität nicht die gleiche sein Als Equalizer für Plattenspieler mit MM-Tonabnehmer wird ein Equalizer muss, wenn Verstärker die gleichen technischen Daten besitzen. Marantz mit konstanter Stromrückkopplung verwendet, der auch in hochwertigen geht davon aus, dass dies an dem für das Ansprechen der Lautsprecher Modellen eingebaut ist. -
Seite 7: Leistungsfähigkeit
Höhen und Tiefen anschließen (vSeite 18). Das Gerät ist mit Playern Schraubanschlüssen ausgestattet, an die sich auch dicke Audiokabel Die mit diesem Gerät gelieferte Fernbedienung ermöglicht außer der anschließen lassen. Steuerung dieses Geräts die Steuerung von CD-Playern und Netzwerk- Audio-Playern von Marantz (vSeite 13). Vorderseite Rückseite Fernbedienung Index... -

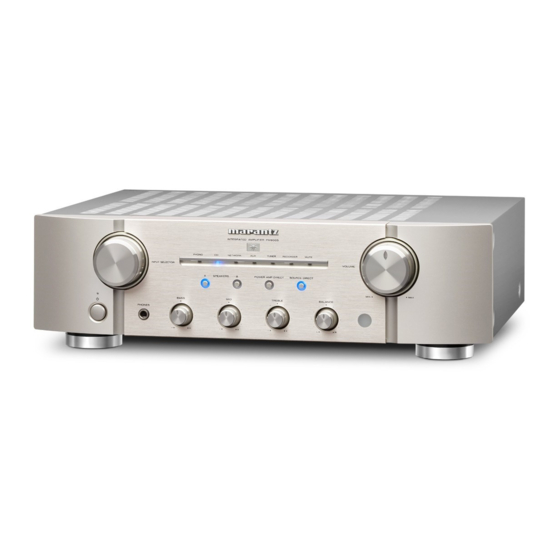

Seite 8: Bezeichnung Und Funktionen Der Teile
Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang Bezeichnung und Funktionen der Teile Vorderseite Netzanzeige Kopfhörerbuchse (PHONES) Leuchtet entsprechend dem Einschaltstatus folgendermaßen: Ermöglicht den Anschluss von Kopfhörern. • Eingeschaltet: Aus Bei Verwendung von Kopfhörern werden die Lautsprecher ausgeschaltet • Standby: Rot (vSeite 26). • Ausgeschaltet: Aus HINWEIS • Wenn der Überlastschutz aktiv ist: Rot (blinkend) • Zur Vermeidung von Gehörschäden sollte die Lautstärke nicht übermäßig hoch... - Seite 9 Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang Fernbedienungssensor Empfängt Signale von der Fernbedienung (vSeite 5). VOLUME-Regler Ermöglicht die Einstellung des Lautstärkepegels (vSeite 26). MUTE-Anzeige Leuchtet, wenn der Klang stummgeschaltet ist (vSeite 26). Eingangsanzeige (vSeite 26) Auswahlknopf für die Eingangsquelle (INPUT SELECTOR) i o Q0 Q1 Ermöglicht die Auswahl der Eingangsquelle (vSeite 26).
-
Seite 10: Rückseite
Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang Rückseite CD-Eingangsanschlüsse Recorder-Eingangsanschlüsse (RECORDER) Ermöglichen den Anschluss eines CD-Players (vSeite 19). Ermöglichen den Anschluss des Ausgangsanschlusses eines Recorders (vSeite 20). Eingangsanschlüsse für einen Netzwerk-Audio-Player (NETWORK) Recorder-Ausgangsanschlüsse (RECORDER) Ermöglichen den Anschluss eines Netzwerk-Audio-Players Ermöglichen den Anschluss des Eingangsanschlusses eines Recorders (vSeite 19). - Seite 11 Anhang Eingangs-/Ausgangsanschlüsse für die Fernbedienung (REMOTE CONTROL) Ermöglichen den Anschluss eines mit der Fernbedienungsfunktion kompatiblen Marantz-Audiogeräts (vSeite 22). Wechselstromeingang (AC IN) Schließen Sie hier das Netzkabel an (vSeite 23). Leistungsverstärker Direkt-Anschlüsse (POWER AMP DIRECT IN) Ermöglichen den Anschluss eines Vorverstärkers, wenn dieses Gerät als Leistungsverstärker verwendet wird (vSeite 21).
-
Seite 12: Fernbedienung
Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang Fernbedienung Bedienung des Verstärkers Auswahltasten für die Eingangsquelle Auswählen der Eingangsquelle (vSeite 26). SOURCE DIRECT-Taste Schaltet den SOURCE DIRECT-Modus ein/aus (vSeite 27). MUTE-Taste ( Stellt die Audioausgabe stumm (vSeite 26). AMP POWER-Taste (X) Schaltet das Gerät ein/aus (Standby) (vSeite 25). VOLUME-Tasten (df) Ermöglichen die Einstellung des Lautstärkepegels (vSeite 26). -
Seite 13: Bedienung Des Cd-Players
Anschlüsse Wiedergabe Einstellungen Tipps Anhang Bedienung des CD-Players Für die Bedienung von Marantz-CD-Playern drücken Sie auf REMOTE MODE CD, um die Fernbedienung in den CD-Betriebsmodus umzuschalten. • Die REMOTE MODE CD-Taste leuchtet etwa zwei Sekunden lang. POWER-Taste (X) DIMMER-Taste Auswahltaste für... -
Seite 14: Bedienung Des Netzwerk-Audioplayers
Anschlüsse Wiedergabe Einstellungen Tipps Anhang Bedienung des Netzwerk-Audioplayers Für die Bedienung von Marantz-Netzwerk-Audio-Playern drücken Sie auf REMOTE MODE NET, um die Fernbedienung in den NETWORK- Betriebsmodus umzuschalten. • Die REMOTE MODE NET-Taste leuchtet etwa zwei Sekunden lang. POWER-Taste (X) DIMMER-Taste Auswahltaste für... -
Seite 15: Anschlüsse
Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang Anschlüsse 2 Anschlusskabel Lautsprecheranschluss (vSeite 16) Legen Sie sich die für die anzuschließenden Geräte erforderlichen Kabel bereit. Anschließen eines Wiedergabegeräts (vSeite 19) Anschließen eines Aufnahmegeräts (vSeite 20) Lautsprecherkabel (separat erhältlich) Anschließen von Verstärkern (vSeite 21) Audiokabel Anschließen von Geräten mit Fernbedienungsanschlüssen (separat erhältlich) (vSeite 22) Fernbedienungskabel... -
Seite 16: Lautsprecheranschluss
Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang Lautsprecheranschluss HINWEIS Anschluss der Lautsprecherkabel • Trennen Sie die Stromversorgung des Geräts, bevor Sie die Lautsprecher anschließen. Achten Sie beim Anschließen der Lautsprecher darauf, dass die • Schließen Sie die Lautsprecherkabel so an, dass sie an den Anschlussbuchsen Kennzeichnung von linkem (L) und rechtem (R) Kanal sowie die Ausrichtung nicht überstehen. -
Seite 17: Lautsprecher A/B-Anschluss
Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang Lautsprecher A/B-Anschluss • Von den Anschlussbuchsen SPEAKERS A und B wird dasselbe Signal ausgegeben. • Wenn nur ein Paar Lautsprecher angeschlossen wird, sollten entweder die Anschlüsse SPEAKERS A oder die Anschlüsse SPEAKERS B genutzt werden. SPEAKERS A SPEAKERS B Vorderseite Rückseite... -
Seite 18: Bi-Wiring-Anschluss
Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang Bi-Wiring-Anschluss • Bei der Verwendung von Bi-Wiring (Doppelverdrahtung) mit entsprechenden Lautsprechern schließen Sie die Mittel- und Hochbereich-Anschlüsse an SPEAKERS A (oder SPEAKERS B) an und die Anschlüsse des Bassbereichs an SPEAKERS B (oder SPEAKERS A). • Bei dieser Anschlussweise werden Signalinterferenzen zwischen den Hochtönern und Tieftönern verringert, wodurch die Wiedergabequalität verbessert wird. -
Seite 19: Anschließen Eines Wiedergabegeräts
Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang Anschließen eines Wiedergabegeräts Sie können an dieses Gerät Blu-ray Disc-Player, Schallplattenspieler, CD-Player, Netzwerk-Audioplayer und Tuner anschließen. Dieses Gerät ist kompatibel mit Schallplattenspielern, die mit einem MM-Tonabnehmer (Moving Magnet) ausgestattet sind. Wenn Sie einen Schallplattenspieler mit einem MC-Tonabnehmer (Low Output Moving Coil) anschließen, verwenden Sie einen handelsüblichen MC-Vorverstärker oder einen Aufwärtstransformator. -
Seite 20: Anschließen Eines Aufnahmegeräts
Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang Anschließen eines Aufnahmegeräts Aufnahmegerät AUDIO OUT AUDIO IN HINWEIS • Stecken Sie den Überbrückungsstecker niemals in die Aufnahme-Ausgangsanschlüsse (AUDIO OUT RECORDER). Das führt möglicherweise zu einem Schaden am Gerät. Vorderseite Rückseite Fernbedienung Index... -
Seite 21: Anschließen Von Verstärkern
Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang Anschließen von Verstärkern Leistungsverstärker Vorverstärker AUDIO AUDIO HINWEIS • Stecken Sie den Überbrückungsstecker niemals in die PRE OUT-Buchsen. Das führt möglicherweise zu einem Schaden am Gerät. Vorderseite Rückseite Fernbedienung Index... -
Seite 22: Anschließen Von Geräten Mit Fernbedienungsanschlüssen
Anschließen von Geräten mit Fernbedienungsanschlüssen Bedienung dieses Geräts mit der Remote-Anschluss von Marantz-Geräten Fernbedienung ohne Sichtkontakt Sie können Fernbedienungssignale übertragen, indem Sie ein Marantz- Audiogerät mithilfe des mitgelieferten Fernbedienungskabels an die Sie können an die REMOTE CONTROL-Anschlüsse einen externen REMOTE CONTROL IN/OUT-Anschlüsse anschließen. -
Seite 23: Anschluss Des Netzkabels
Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang Anschluss des Netzkabels Nehmen Sie zuerst alle anderen Anschlüsse vor, bevor Sie das Netzkabel anschließen. Zur Haushaltssteckdose (230 V Wechselstrom, 50/60 Hz) Netzkabel (Im Lieferumfang enthalten) Vorderseite Rückseite Fernbedienung Index... -
Seite 24: Wiedergabe
Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang Wiedergabe Einschalten des Geräts (vSeite 25) Vorübergehendes Ausschalten des Tons (vSeite 26) Auswählen der Lautsprecher für die Audioausgabe Einstellen des Klangs (vSeite 26) (vSeite 26) Abspielen von CDs (vSeite 27) Auswählen der Eingangsquelle (vSeite 26) Aufnahme (vSeite 28) Einstellen der Lautstärke (vSeite 26) Vorderseite Rückseite Fernbedienung... -
Seite 25: Einschalten Des Geräts
Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang Einschalten des Geräts AMP POWER Drücken Sie auf diesem Gerät auf X, um es einzuschalten. Die Eingangsanzeige der ausgewählten Quelle leuchtet. Tasten zu Auswahl der Eingangsquelle HINWEIS • Drehen Sie auf diesem Gerät VOLUME auf die niedrigste Einstellung, bevor Sie das Gerät einschalten. -
Seite 26: Auswählen Der Lautsprecher Für Die Audioausgabe
Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang Auswählen der Lautsprecher für die Vorübergehendes Ausschalten des Tons Audioausgabe Drücken Sie auf MUTE Die MUTE-Anzeige leuchtet. Drücken Sie auf dem Gerät auf SPEAKERS A/B, um das für die Wiedergabe zu verwendende Lautsprechersystem auszuwählen. • Die Stummschaltung kann durch erneutes Drücken auf MUTE aufgehoben Die Anzeige der ausgewählten Lautsprecher leuchtet. -
Seite 27: Abspielen Von Cds
Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang 2 Wiedergabe im Source Direct-Modus Abspielen von CDs Die Signale werden nicht über den Schaltkreis für die Klangreglung (BASS, MID, TREBLE, BALANCE) geleitet, wodurch die Wiedergabe Drücken Sie auf diesem Gerät auf X, um es einzuschalten. mit einer höheren Klangqualität erfolgt. -
Seite 28: Aufnahme
Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang Aufnahme Drücken Sie auf diesem Gerät auf X, um es einzuschalten. Drücken Sie die Auswahltaste für die Eingangsquelle, und schalten Sie die Eingangsquelle ein, von der Sie aufnehmen möchten. Die Anzeige der ausgewählten Eingangsquelle leuchtet. Die Aufnahme beginnt. -
Seite 29: Einstellungen
Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang Einstellungen Festlegen des Standby-Automatik-Modus (vSeite 30) Einstellen des Direct-Modus des Leistungsverstärkers (vSeite 31) Vorderseite Rückseite Fernbedienung Index... -
Seite 30: Festlegen Des Standby-Automatik-Modus
Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang Festlegen des Standby-Automatik-Modus Sie können das Gerät so einstellen, dass es in den Standby-Modus Ausschalten des Standby-Automatik- wechselt, wenn es 30 Minuten nicht bedient wird und kein Audioeingang Modus erfolgt. Der Standby-Automatik-Modus ist standardmäßig aktiviert. Halten Sie SOURCE DIRECT mindestens 5 ... -
Seite 31: Einstellen Des Direct-Modus Des Leistungsverstärkers
Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang Einstellen des Direct-Modus des Leistungsverstärkers Gehen folgendermaßen vor, Direct-Modus Einschalten des Direct-Modus des Leistungsverstärkers einzuschalten, wenn an dieses Gerät ein Vorverstärker Leistungsverstärkers angeschlossen ist, und das Gerät als Leistungsverstärker verwendet wird. POWER AMP DIRECT Halten Sie POWER AMP DIRECT mindestens 3 Sekunden gedrückt, um den Direct-Modus des Leistungsverstärkers einzuschalten. -
Seite 32: Inhalt
Das Gerät lässt sich nicht einschalten oder schaltet sich ab....(34) Ich möchte eine möglichst naturgetreue Klangwiedergabe.....(33) Es ist keine Bedienung über die Fernbedienung möglich....(36) Ich möchte einen Marantz-CD-Player oder Netzwerk-Audio-Player Es ist kein Ton zu hören..............(37) mit der Fernbedienung dieses Geräts bedienen......(33) Der Ton wird nicht wie gewünscht ausgegeben. -
Seite 33: Tipps
Ich möchte eine möglichst naturgetreue Klangwiedergabe. • Schalten Sie den Source Direct-Modus ein (vSeite 27). Ich möchte einen Marantz-CD-Player oder Netzwerk-Audio-Player mit der Fernbedienung dieses Geräts bedienen. • Schalten Sie den Fernbedienungsmodus um (vSeite 13, 14). • Beachten Sie auch die Bedienungsanleitungen des CD-Players und des Netzwerk-Audio-Players. -
Seite 34: Fehlersuche
Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang Fehlersuche Sollte ein Problem auftreten, überprüfen Sie zuerst Folgendes: 1. Wurden die Anschlüsse richtig vorgenommen? 2. Wird das Gerät entsprechend der Beschreibungen im Bedienungshandbuch bedient? 3. Funktionieren die anderen Systemkomponenten einwandfrei? Sollte dieses Gerät nicht einwandfrei funktionieren, überprüfen Sie bitte die in der folgenden Tabelle aufgeführten Punkte. Sollte das Problem bestehen bleiben, liegt eventuell eine Fehlfunktion vor. - Seite 35 • Drehen Sie die Lautstärke herunter, und schalten Sie das Gerät wieder ein. 25, 26 Wenn das Gerät eingeschaltet • Die Verstärkerstufe des Geräts ist ausgefallen. Schalten Sie das Gerät aus, und wenden Sie – wird, blinkt die Netzanzeige alle sich an einen Marantz-Kundendienst. 0,25 Sekunden rot. Vorderseite Rückseite Fernbedienung Index...
-
Seite 36: Es Ist Keine Bedienung Über Die Fernbedienung Möglich
Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang 2 Es ist keine Bedienung über die Fernbedienung möglich Symptom Ursache/Lösung Seite Es ist keine Bedienung über die • Die Batterien sind leer. Ersetzen Sie die Batterien durch neue. Fernbedienung möglich. • Verwenden Sie die Fernbedienung in einer Entfernung von 7 m von diesem Gerät und in einem Winkel von 30°. -
Seite 37: Es Ist Kein Ton Zu Hören
Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang 2 Es ist kein Ton zu hören Symptom Ursache/Lösung Seite Aus den Lautsprechern wird kein Ton • Kontrollieren Sie sämtliche Geräteanschlüsse. ausgegeben. • Stecken Sie Anschlusskabel vollständig ein. – • Überprüfen Sie, dass Eingangsanschlüsse und Ausgangsanschlüsse nicht vertauscht sind. –... -
Seite 38: Der Ton Wird Nicht Wie Gewünscht Ausgegeben
Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang 2 Der Ton wird nicht wie gewünscht ausgegeben Symptom Ursache/Lösung Seite Aus einem bestimmten Lautsprecher • Überprüfen Sie, ob das Lautsprecherkabel richtig angeschlossen ist. wird kein Ton ausgegeben. • Stellen Sie den BALANCE-Regelungsknopf ein. Bei Stereoton sind die Positionen • Überprüfen Sie, ob der linke und rechte Lautsprecher am richtigen Lautsprecheranschluss links/rechts vertauscht. -
Seite 39: Anhang
Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang Anhang Erklärung der Fachausdrücke Informationen zu Marken Lautsprecher-Impedanz In Ω (Ohm) angegebener Widerstandswert. Umso kleiner dieser Wert ist, desto größer ist die Leistung. Adobe, das Adobe-Logo und Reader sind eingetragene Marken oder Source Direct Marken von Adobe Systems in den USA und/oder anderen Ländern. -
Seite 40: Technische Daten
Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang Technische Daten • RMS-Leistungsausgabe (20 Hz – 20 kHz, gleichzeitige Ansteuerung beider Kanäle): 70 W x 2 (8 Ω/Ohm Last) 100 W x 2 (4 Ω/Ohm Last) • Gesamtklirrfaktor (20 Hz – 20 kHz, gleichzeitige Ansteuerung beider Kanäle), 8 Ω/Ohm Last): 0,02 % • Ausgangsbandbreite (8 Ω/Ohm Last, 0,06 %): 5 Hz –... - Seite 41 Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang • Signal-Rauschabstand (IHF-A, 8 Ω/Ohm Last) PHONO (MM): 87 dB (5 mV Eingang, 1 W Ausgang) CD, TUNER, NETWORK, AUX, RECORDER: 106 dB (2 V Eingang, Nennausgang) POWER AMP DIRECT IN: 125 dB (Nennausgang) • Klangregelung Bass (50 Hz): ±10 dB Mitteltöne (900 Hz): ±6 dB Höhen (15 kHz): ±10 dB • Spannungsversorgung: 230 V Wechselstrom, 50/60 Hz...
-
Seite 42: Index
Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang Index Anschluss Lautsprecher-Impedanz ·········································· 39 Aufnahmegerät ··················································· 20 Fernbedienungsanschlüsse ································· 22 Lautsprecher ·················································· 16, 17 Source Direct ···················································· 27 , 39 Lautsprecher (Bi-Wiring)·······································18 Standby-Automatik-Modus ····································· 30 Leistungsverstärker ············································· 21 Netzkabel ···························································· 23 Player····································································19 Tipps ······································································ 33 Vorverstärker ·······················································... -
Seite 43: Abmessungen
Inhalt Anschlüsse Wiedergabe Einstellungen Tipps Anhang 2 Abmessungen Einheit: mm 2 Gewicht: 12,0 kg Vorderseite Rückseite Fernbedienung Index... - Seite 44 D&M Holdings Inc. 3520 10267 00AM...
