ULTIMATE SPEED JH111-15 Montageanleitung

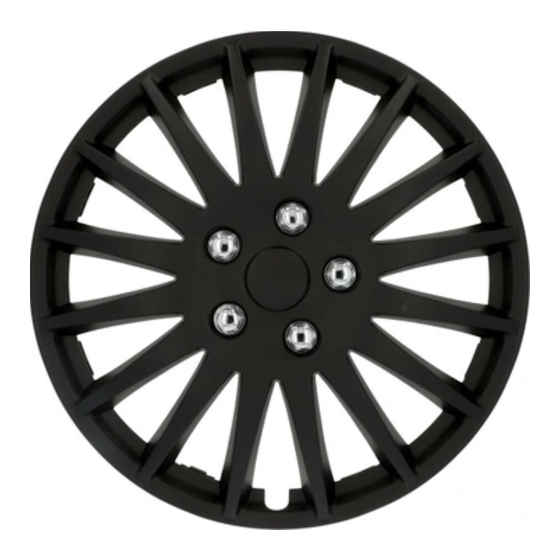

RADZIERBLENDEN-SET
Premium-Qualität
4
STÜCK
Passend für alle gängigen Stahlfelgen -
ideal auch für Winterreifen
• Aus hochwertigem Kunststoff – schlagfest und bruchsicher
• Beständige Doppellackierung mit edlem Hochglanz-Finish –
korrosions- und waschstraßenbeständig
• In sportlicher Chromcaps-Optik
• Sichere und werkzeuglose Befestigung mit
ventilaussparendem Metall-Spannring
• 3-fach verstellbar für optimale, dauerhafte Befestigung
RADZIERBLENDEN-SET
35 CM
14"
IAN 93801
Inter-Union Technohandel GmbH
Klaus-von-Klitzing-Str. 2
D-76829 Landau / Pfalz 81
IU-Art.-Nr.: 97019-X C/PAP
35 CM
14"
RADZIERBLENDEN-SET
DE
Passend für alle gängigen Stahlfelgen - ideal auch für Winterreifen
AT
Aus hochwertigem Kunststoff – schlagfest und bruchsicher
CH
Beständige Doppellackierung mit edlem Hochglanz-Finish – korrosions- und
waschstraßenbeständig
In sportlicher Chromcaps-Optik
Sichere und werkzeuglose Befestigung mit ventilaussparendem
Metall-Spannring
3-fach verstellbar für optimale, dauerhafte Befestigung
Premium-Qualität
Premium-Qualität
4 Stück
Montageanleitung
1 Enden des Spannrings in die Öffnungen a. und c. einstecken.
2 Spannring ringsum in die Ringhalter führen und einschnappen lassen
3 Radzierblende so auf die Felge aufsetzen, dass der Ventilschaft durch die Aussparung am
Spannring geführt wird.
4 Blende unter leichtem Druck ringsum auf die Felge drücken. Bei zu lockerem Sitz den
Vorgang wiederholen, den Spannring allerdings in die Öffnungen a. und d. einstecken.
Sollte der Sitz danach noch nicht ausreichend sein, bitte die Öffnungen b. und d. verwenden.
Die richtige Größe der Radzierblenden ermitteln:
Die letzten beiden Ziffern der Bezeichnung auf den Reifen zeigen die passende Radzierblendengröße.
FR SET D'ENJOLIVEURS
Adaptés à toutes les jantes tôle usuelles et aux pneus hiver
CH
En plastique de qualité robuste
Vernis de qualité double couche, finition haute brillance - résiste à la
corrosion et au lavage
Aspect „chromcaps" sport
Fixation sûre et sans outils par anneau de serrage
3 niveaux de réglage pour une fixation durable
Qualité Premium
4 pièces
Notice de montage
1 Enfoncer les extrémités de l'anneau de serrage dans les ouvertures a. et c..
2 Insérer l'anneau de serrage dans les crochets et le laisser s'emboîter
3 Placer l'enjoliveur sur la jante de manière à ce que la valve ressorte par l'ouverture au niveau
de l'anneau de serrage
4 Appliquer l'enjoliveur en exerçant une légère pression sur l'ensemble de la jante. Si la
position est lâche, répéter la procédure, percer l'anneau au niveau des ouvertures a. et d.
Si l'assise n'est pas suffisante, utiliser les ouvertures b. et d.
Déterminer la bonne dimension des enjoliveurs :
Les deux derniers chiffres sur les pneus indiquent la bonne dimension des enjoliveurs.
1 2
Passend für alle gängigen
Stahlfelgen - ideal auch
für Winterreifen
3 4
•
•
•
•
4
STÜCK
•
RADZIERBLENDEN-SET
Die richtige Größe der
Radzierblenden ermitteln:
Die letzten beiden Ziffern der Bezeichnung
auf den Reifen zeigen die passende
Radzierblendengröße.
Premium-Qualität
4
STÜCK
Aus hochwertigem Kunststoff –
schlagfest und bruchsicher
Beständige Doppellackierung mit
edlem Hochglanz-Finish – korrosions-
und waschstraßenbeständig
In sportlicher Chromcaps-Optik
Sichere und werkzeuglose Befestigung
mit ventilaussparendem Metall-
Spannring
3-fach verstellbar für optimale,
dauerhafte Befestigung
SET COPRICERCHI
IT
Adatto per tutti i cerchioni d'uso corrente - ideali anche per le ruote invernali
CH
In plastica di qualità – resiste agli urti, infrangibile
Doppia verniciatura con finiture extra lucide – resistente alla corrosione e al
lavaggio negli autolavaggi
Design sportivo con bulloni cromati
Fissaggio sicuro senza attrezzi, con rondella elastica in metallo
35 CM Tripla regolazione per un fissaggio ottimale e duraturo
Qualità Premium
4 pezzi
14"
Istruzioni di montaggio
1 Inserire le estremità degli anelli elastici nelle aperture a e c.
2 Introdurre gli anelli elastici nel porta-anello e chiudere a scatto
3 Applicare i copricerchi sui cerchioni in modo tale che lo stelo della valvola venga condotto sul
giunto di metallo mediante la cavità.
4 Premere leggermente intorno al copricerchio contro il cerchione. In caso sia troppo molle
ripetere la procedura, inserendo però l'anello elastico nei fori a e d. Se la tenuta non dovesse
essere ancora sufficiente, utilizzare i fori b e d.
Come trovare la giusta misura dei copricerchi:
Le ultime due cifre della descrizione sulle ruote indicano l'esatta grandezza dei copricerchi.
NL SIERWIELDOPPENSET
Passend voor alle gangbare staalvelgen - ook ideaal voor winterbanden
Van hoogwaardig kunststof – slag- en breukvast
Bestendige, dubbele lak met edele hoogglansfinish – bestendig tegen
corrosie en de wasstraat
In sportieve Chroomcaps-look
Veilige bevestiging zonder gereedschap met metalen spanring met
ventieluitsparing
3-voudig af te stellen voor een optimale, duurzame bevestiging
Premiumkwaliteit
4 stuks
Montagehandleiding
1 Uiteinde van de spanring in de openingen a. en c. steken.
Spanring rondom in de ringhouder voeren en vast laten klikken
2
3 Wieldop zo op de velg plaatsen, dat het ventiel door de uitsparing in de spanring gevoerd wordt.
4 Druk de dop met lichte druk rondom op de velg. Herhaal het proces, wanneer de dop te los
zit; steek de spanring in elk geval in openingen a. en d. Als deze daarna nog steeds niet goed
zit, gebruik dan openingen b. en d.
Bepaal het juiste formaat van de wielsierdoppen:
De laatste beide cijfers op de beschrijving van de band zijn de juiste maat voor de wieldoppen.
1 2
3 4
IAN / IAN alt: 93801 / 00000
Referenzprojekt: 89892
1:1 Wiederholer: NEIN
Artikelbezeichnung: Radzierblenden-Set
Sprache: LB 1
NL, OS, FR, GB, BE, CZ, SK,
