Quicklinks

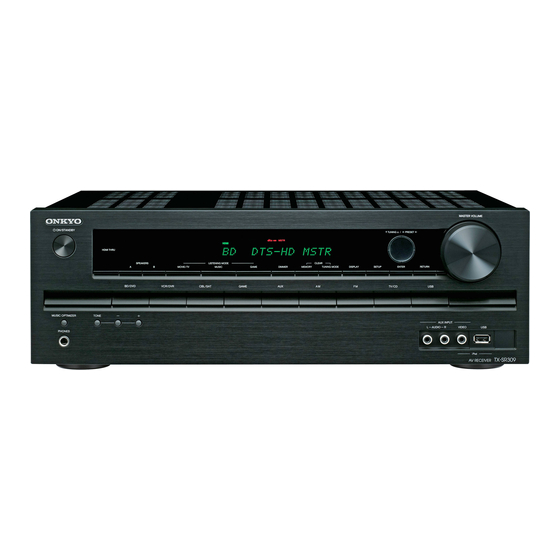

AV Receiver
TX-SR309
Manuale di istruzioni
Grazie per l'acquisto del Ricevitore AV Onkyo. Si prega
di leggere con attenzione questo manuale prima di
eseguire i collegamenti e di accendere l'apparecchio.
Se si seguono le istruzioni di questo manuale sarà
possibile ottenere il massimo delle prestazioni e del
piacere di ascolto dal vostro nuovo Ricevitore AV.
Conservare questo manuale per riferimenti futuri.
Bedienungsanleitung
Herzlichen Glückwunsch zum Kauf eines A/V-Receivers
von Onkyo. Bitte lesen Sie sich diese
Bedienungsanleitung vor dem Anschließen und der
Inbetriebnahme dieses Geräts durch.
Wenn Sie sich an die in dieser Anleitung aufgeführten
Tips halten, werden Sie schnell in der Lage sein, die
Qualität des A/V-Receivers von Onkyo voll auszukosten.
Bitte heben Sie diese Bedienungsanleitung für später auf.
Italiano
Deutsch
Introduzione............................... It-2
Einführung ...............................De-2
Collegamenti............................ It-10
Verbindungen ........................De-10
Accensione e funzioni
di base ................................. It-17
Einschalten & grundlegende
Bedienung .........................De-17
Funzioni avanzate ................... It-29
Erweiterte Funktionen...........De-29
Controllo di altri
componenti ......................... It-38
Fernbedienung anderer
Geräte ................................De-38
Appendice ................................ It-43
Anhang ...................................De-43
I
D
t
e

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Onkyo TX-SR309

Inhaltszusammenfassung für Onkyo TX-SR309

  • Seite 1 Funzioni avanzate ....It-29 Erweiterte Funktionen...De-29 Manuale di istruzioni Controllo di altri componenti ......It-38 Grazie per l’acquisto del Ricevitore AV Onkyo. Si prega di leggere con attenzione questo manuale prima di Fernbedienung anderer Geräte ........De-38 eseguire i collegamenti e di accendere l’apparecchio.

  • Seite 2: Lstruzioni Importanti Per La Sicurezza

    Introduzione AVVERTIMENTO: WARNING AVIS PER RIDURRE IL RISCHIO DI INCENDI O SCOS- RISK OF ELECTRIC SHOCK RISQUE DE CHOC ELECTRIQUE SE ELETTRICHE, NON ESPORRE QUESTO AP- DO NOT OPEN NE PAS OUVRIR PARECCHIO ALLA PIOGGIA O ALL’UMIDITÀ. Il simbolo del fulmine, racchiuso in un triangolo equilatero, serve ad avvisare l’utilizzatore della ATTENZIONE: presenza di “tensioni pericolose”...

  • Seite 3: Dichiarazione Di Conformità

    La tensione delle prese CA varia a seconda del paese. dichiariamo sotto la nostra responsabilità che il prodotto Assicuratevi che la tensione presente nella vostra zona ONKYO descritto in questo manuale di istruzioni è in corrisponda alla tensione richiesta e stampata sul conformità con i corrispondenti standard tecnici: EN60065, EN55013, EN55020 e EN61000-3-2, -3-3.

  • Seite 4: Accessori In Dotazione

    Accessori in dotazione Accertarsi di disporre dei seguenti accessori: Antenna FM per interni (➔ pagina 16) Antenna AM a telaio (➔ pagina 16) Etichette per i cavi dei diffusori (➔ pagina 11) Telecomando (RC-799M) con due batterie (AA/R6) (➔ pagina 4) Nei cataloghi e sulle confezioni la lettera aggiunta alla fine del nome del prodotto indica il colore.

  • Seite 5: Inhaltsverzeichnis

    Indice Introduzione Controllo di altri componenti lstruzioni importanti per la sicurezza......2 Riproduzione iPod/iPhone tramite dock Onkyo ..38 Precauzioni ............... 3 Utilizzo del dock Onkyo ..........38 Accessori in dotazione ............ 4 Controllo dell'iPod/iPhone..........38 Caratteristiche ..............6 Controllo di altri componenti Onkyo ......40 Pannello frontale e pannelli posteriori......

  • Seite 6: Caratteristiche

    Logic e il simbolo della doppia D sono marchi registrati di • Configurazione non-scaling Dolby Laboratories. • Memoria modo di ascolto A-Form Music Optimizer™ è un marchio della Onkyo Corporation. • Modo Direct • Music Optimizer per file musicali digitali compressi •...

  • Seite 7: Pannello Frontale E Pannelli Posteriori

    Pannello frontale e pannelli posteriori Pannello frontale h i j k l m I numeri di pagina riportati tra parentesi indicano i punti in cui viene fornita la spiegazione principale per ciascuna voce. a Tasto 8 ON/STANDBY (17) l Tasti TUNING, PRESET (da 20 a 21), freccia e ENTER b Indicatore HDMI THRU (35) m Tasto RETURN...

  • Seite 8: Display

    Display Per informazioni dettagliate, vedere le pagine riportate tra parentesi. a Indicatori altoparlanti A e B (26) e Indicatore RDS (21) b Indicatori dell'ingresso audio f Indicatore SLEEP (26) c Indicatori del modo di ascolto e dei formati (23, 27) g Indicatore MUTING (28) d Indicatori di sintonizzazione (20) h Area dei messaggi...

  • Seite 9: Telecomando

    Controllo del Ricevitore AV Per controllare il ricevitore AV, premere RECEIVER per selezionare il modo Receiver. È possibile utilizzare il telecomando anche per controllare il lettore Blu-ray Disc/DVD Onkyo, il lettore CD e altri apparecchi. Vedere “Immissione dei codici telecomando” per maggiori informazioni (➔...

  • Seite 10: Collegamento Del Ricevitore Av

    Collegamenti Collegamento del Ricevitore AV Collegamento dei diffusori Collegamento dei cavi dei diffusori L'illustrazione che segue mostra quali diffusori collegare a ciascuna coppia di terminali. Surround Surround destra sinistra Destra B Sinistra B Destra A Center Sinistra A avanti avanti avanti avanti Diffusore B...

  • Seite 11: Configurazione Dei Diffusori

    Configurazione dei diffusori • Accertarsi che l'anima metallica del cavo non entri in contatto con il pannello posteriore del ricevitore AV. Ciò La tabella che segue indica i canali da utilizzare in può danneggiare il ricevitore AV. funzione del numero di diffusori disponibili. A prescindere dal numero di diffusori utilizzati, per ottenere bassi davvero potenti e corposi si consiglia l'uso di un subwoofer attivo.

  • Seite 12: Informazioni Sui Collegamenti Av

    Informazioni sui collegamenti AV Immagine connessa ad apparecchio AV cavo HDMI : Video e audio Altri cavi : Video : Audio ricevitore AV ricevitore AV Lettore Blu-ray Lettore Blu-ray Disc/DVD Console per Console per Televisore, Televisore, Disc/DVD proiettore, ecc. giochi proiettore, ecc.

  • Seite 13: Collegamento Di Apparecchi Dotati Di Interfaccia Hdmi

    Collegamento di apparecchi dotati di interfaccia HDMI Console per Televisore, proiettore, giochi ecc. Ricevitore/cavo via satellite, Lettore Blu-ray Disc/DVD via cavo, decoder, ecc. Collega i tuoi apparecchi ai jack adeguati. Le assegnazioni di ingresso predefinite sono mostrate sotto. ✔: L'assegnazione può essere modificata (➔...

  • Seite 14: Collegamento Degli Apparecchi

    Collegamento degli apparecchi I menu di configurazione su schermo vengono visualizzati solo su un televisore collegato a HDMI OUT. Se il televisore è collegato a MONITOR OUT V oppure a COMPONENT VIDEO OUT, utilizzare il display del ricevitore AV quando si modificano le impostazioni. Collega i tuoi apparecchi ai jack adeguati.

  • Seite 15: Collegamento Di Apparecchi U Onkyo

    Quando si inizia la riproduzione su un apparecchio • Per effettuare i collegamenti u utilizzare solo cavi u. I cavi collegato tramite u, il ricevitore AV seleziona u sono forniti in dotazione con i lettori Onkyo (DVD, CD, automaticamente tale apparecchio come sorgente di ecc.).

  • Seite 16: Collegamento Dell'antenna

    Collegamento dell'antenna Questa sezione spiega come connettere l'antenna FM per interni in dotazione e l'antenna AM a telaio. Se non viene collegato a un'antenna, il ricevitore AV non riceve alcun segnale radio; per utilizzare il sintonizzatore occorre quindi effettuare il collegamento a un'antenna. Attenzione •...

  • Seite 17: Accensione E Funzioni Di Base

    Accensione e funzioni di base Accensione e spegnimento del Ricevitore AV 8ON/STANDBY RECEIVER Accensione Premere 8 ON/STANDBY sul pannello frontale. Premere RECEIVER e poi 8 sul telecomando. Il ricevitore AV si accende, il display si illumina. Spegnimento Premere 8 ON/STANDBY sul pannello frontale. Premere RECEIVER e poi 8 sul telecomando.

  • Seite 18: Riproduzione

    Riproduzione Controllo dei Contenuti dei Dispositivi Questo manuale descrive le procedure che utilizzano il telecomando, a meno che non sia diversamente specificato. Vedere “Controllo di altri componenti Onkyo” per pagina 40). l'utilizzo degli altri componenti (➔ Riproduzione con gli apparecchi collegati ■...

  • Seite 19: Significato Delle Icone Sul Display

    RETURN Riproduzione iPod/iPhone via USB Questo tasto rimanda al menu precedente. I menu di navigazione su schermo vengono visualizzati Questo tasto seleziona la canzone successiva. solo su un televisore collegato a HDMI OUT. Questa sezione illustra il modo di riproduzione di file Questo tasto manda avanti veloce l'attuale canzone.

  • Seite 20: Dispositivo Usb In Riproduzione

    • I file di musica WMA protetti non possono essere riprodotti su Suggerimento un lettore MP3. • Onkyo non assume alcuna responsabilità per la perdita o • Sintonizzazione su stazioni FM stereo deboli danneggiamento dei dati memorizzati su una periferica di Se il segnale proveniente da una stazione FM stereo è...

  • Seite 21: Utilizzo Dell'rds

    ■ ■ Modo di sintonizzazione manuale Scelta delle preselezioni Nel modo di sintonizzazione manuale, le stazioni FM Per scegliere una preselezione, utilizzare PRESET vengono riprodotte in mono. e/r sul ricevitore AV, o CH +/– sul telecomando. Premere TUNING MODE in modo che dal display Suggerimento sparisca l'indicazione AUTO.
  • Seite 22 ■ Visualizzazione del testo via radio (RT) Tipi di programmi RDS (PTY) Premere RT/PTY/TP una volta. Tipo Display Le informazioni RT scorrono sul display. None None Nota Notiziari News Affari correnti Affairs • Mentre il ricevitore AV è in attesa delle informazioni RT, è...

  • Seite 23: Utilizzo Delle Funzioni Di Base

    Utilizzo delle Funzioni di Base Utilizzo dei modi di ascolto Selezione dei modi di ascolto pagina 24). Per informazioni dettagliate sui modi di ascolto, vedere “Modi ascolto” (➔ ■ Tasti modo di ascolto Tasto MOVIE/TV Questo tasto consente di selezionare i modi di ascolto Premere da utilizzare per la visione di film e programmi innanzitutto...
  • Seite 24 (➔ pagina 31). a Diffusori anteriori b Diffusore centrale c Subwoofer d Diffusori surround ■ Modi ascolto DSP originali Onkyo Listening Mode Descrizione Sorgente Disposizione d'ingresso diffusori Orchestra Adatto per la musica classica e operistica, questo modo enfatizza i canali surround...
  • Seite 25 Listening Mode Descrizione Sorgente Disposizione d'ingresso diffusori Multichannel Questo modo è utilizzato con le sorgenti PCM multicanale. D XC M u l t Dolby Pro Logic II Il formato Dolby Pro Logic II espande qualunque sorgente a 2 canali riproducendola S XC a 5.1 canali.

  • Seite 26: Utilizzo Del Menu Home

    Utilizzo del Menu Home Diffusori A e B selezionati Il menu Home consente l'accesso rapido a menu utilizzati Con il ricevitore AV è possibile utilizzare due serie di di frequente senza dover passare per il menu lungo diffusori anteriori: Diffusori A per la riproduzione fino a standard.

  • Seite 27: Impostazione Della Luminosità Del Display

    Impostazione della luminosità del Modifica del display di ingresso display Quando ci si collega a un apparecchio Onkyo compatibile con u, è necessario configurare il display d'ingresso in È possibile regolare la luminosità del display del modo tale che u possa funzionare correttamente.

  • Seite 28: Silenziamento Del Ricevitore Av

    Registrazione di sorgenti AV separate Silenziamento del Ricevitore AV Questa funzione permette di registrare audio e immagini È possibile silenziare temporaneamente l'uscita del provenienti da sorgenti completamente separate, ricevitore AV. consentendo di sovrapporre un audio su una registrazione video. Questa funzione sfrutta il fatto che quando si Premere RECEIVER e poi MUTING.

  • Seite 29: Funzioni Avanzate

    Funzioni avanzate Impostazioni avanzate Menu di configurazione su schermo Procedure comuni nel menu di impostazione I menu di configurazione su schermo vengono visualizzati solo su un televisore collegato a HDMI OUT. Indicatore Remote Se il televisore è collegato a MONITOR OUT V oppure a COMPONENT VIDEO OUT, utilizzare il display del ricevitore AV quando si modificano le impostazioni.

  • Seite 30: Hdmi Input

    Note esplicative Component (Component Video Input) Menu Sp Config Menu Component ■ Se si collega un apparecchio video a un ingresso component Subwoofer video, occorre assegnare tale ingresso a un selettore Yes: d'ingresso. Ad esempio, se si collega un lettore Blu-ray Selezionare questa opzione se è...

  • Seite 31: Sp Config (Configurazione Dei Diffusori)

    Diametro cono diffusore Frequenza di taglio Sp Config (Configurazione dei diffusori) Oltre 20 cm 40/50/60 Hz Da 16 a 20 cm 70/80/90 Hz Menu Sp Config Da 13 a 16 cm 100 Hz Questa sezione spiega come specificare Da 9 a 13 cm 120 Hz quali diffusori sono connessi e le loro Sotto i 9 cm...

  • Seite 32: Level Cal (Impostazione Livello)

    Impostazioni Dolby Level Cal (Impostazione livello) ■ PLII Music (2ch Input) Menu Level Cal Queste impostazioni si applicano solo alle sorgenti stereo Permette di regolare il livello di ciascun diffusore con il a 2 canali. tono di test incorporato in modo che il volume di ciascun Panorama diffusore sia lo stesso nella posizione di ascolto.

  • Seite 33: Source Setup (Impostazione Sorgente)

    Impostazione Theater-Dimensional Name ■ Name ■ Listening Angle - - -, Blu-ray, DVD, HD DVD, VCR, DVR, Tivo, Wide: CableSTB, SAT STB, PS3, Wii, Xbox, PC, TV, CD, Selezionare questa opzione se l'angolazione di TAPE, iPod: ascolto è di 40 gradi. Per tornare a predefinito, selezionare “- - -”.

  • Seite 34: Hardware

    ■ Remote ID 1, 2 o 3 Se si utilizzano vari apparecchi Onkyo nella stessa stanza, i relativi codici ID di controllo a distanza potrebbero sovrapporsi. Per differenziare il ricevitore AV dagli altri apparecchi, è possibile modificare l'ID remoto da “1” a “2”...

  • Seite 35: Hdmi Setup (Configurazione Hdmi)

    HDMI Setup (Configurazione HDMI) Nota • Solo la sorgente di ingresso assegnata a HDMI IN via “HDMI Input” è abilitata (➔ pagina 30). Menu HDMI Setup • Il consumo di corrente in modo standby aumenterà quando la funzione HDMI Through è attiva; tuttavia nei seguenti casi il ■...

  • Seite 36: Utilizzo Delle Impostazioni Audio

    ■ LipSync Livelli dei diffusori ■ Subwoofer Level Questa funzione consente all'ricevitore AV di correggere Da –15 dB a 0 dB a +12 dB a passi di 1 dB. automaticamente eventuali ritardi tra il video e l'audio, in ■ Center Level base ai dati provenienti dal monitor collegato.
  • Seite 37 Music Optimizer ■ Music Optimizer Attivare questa impostazione per migliorare la qualità sonora dei file musicali compressi. Utilizzarla con i file musicali che usano la compressione “lossy”, ad esempio gli MP3. Suggerimento • In alternativa, si può utilizzare MUSIC OPTIMIZER del ricevitore AV.

  • Seite 38: Controllo Di Altri Componenti

    Per le informazioni più aggiornate sugli apparecchi Nota dock Onkyo, visitare il sito Web Onkyo all'indirizzo: • Le operazioni collegate non funzionano con la riproduzione http://www.onkyo.com video o quando la sveglia è impostata per la riproduzione audio.
  • Seite 39 • Per il funzionamento dettagliato dell'iPod/iPhone, fare riferimento al manuale di istruzioni. Questo tasto non spegne e non accende il dock RI DS-A2 o DS-A2X della Onkyo. L'iPod/iPhone potrebbe non rispondere la prima volta che si preme questo tasto. In tal caso premerlo di nuovo.

  • Seite 40: Controllo Di Altri Componenti Onkyo

    Controllo di altri componenti Onkyo Potete utilizzare il telecomando del ricevitore AV per Codici telecomando per gli apparecchi controllare gli altri componenti Onkyo AV. In questa Onkyo collegati tramite u sezione viene descritto come immettere il codice telecomando (con il predefinito sottolineato) per un Per controllare gli apparecchi Onkyo collegati tramite u apparecchio che si desidera controllare: DVD, CD e così...

  • Seite 41: Ripristino Dei Tasti Remote Mode

    Premendo il REMOTE MODE che è stato programmato di REMOTE MODE. con il codice telecomando per l'apparecchio, è possibile controllare l'apparecchio Onkyo come spiegato di seguito. Mentre si tiene premuto il REMOTE MODE che si Per maggiori informazioni su come inserire un codice desidera ripristinare, tenere premuto HOME pagina 40).
  • Seite 42 ✔: Tasti disponibili Premere innanzitutto il Apparecchi REMOTE MODE appropriato. Tasti ✔ ✔ ✔ ✔ b TOP MENU ✔ ✔ c q/w/e/r, ENTER ✔ ✔ d SETUP ✔ ✔ ✔ e 1, 3, 2, 5, 4, 7, 6 ✔ ✔ ✔...

  • Seite 43: Appendice

    Scollegare tutti i cavi dei diffusori e Se non si riesce a risolvere personalmente il problema, le sorgenti d'ingresso e poi lasciare scollegato il cavo prima di rivolgersi al rivenditore Onkyo di fiducia dell'alimentazione del ricevitore AV per un'ora. provare a ripristinare il ricevitore AV.
  • Seite 44 ■ ■ Solo i diffusori anteriori emettono suono Si percepiscono dei disturbi Quando è selezionato il modo di ascolto Stereo o L'uso di fascette serracavi per raccogliere i cavi — Mono, solo gli altoparlanti anteriori e il subwoofer audio, di alimentazione, dei diffusori e così via può emettono suono.
  • Seite 45 Non si riesce a comandare altri apparecchi menu “Audio Adjust” per selezionare “Main” o “Sub”. Se si tratta di un apparecchio Onkyo, accertarsi che il cavo u e il cavo audio analogico siano collegati ■ Le funzioni u non sono disponibili correttamente.
  • Seite 46 Onkyo declina ogni responsabilità per gli eventuali danni (come i costi di noleggio dei CD) derivanti dall'esito negativo delle registrazioni a seguito di problemi di funzionamento dell'unità.

  • Seite 47: Consigli Per La Connessione E Percorso Segnale Video

    Consigli per la Connessione e Percorso Segnale Video Il ricevitore AV supporta vari formati di collegamento per garantire la compatibilità con un'ampia gamma di apparecchi AV. Il formato scelto dipende dai formati supportati dagli apparecchi in uso. Utilizzare come guida la sezione che segue. I menu di configurazione su schermo vengono visualizzati solo su un televisore collegato a HDMI OUT.

  • Seite 48: Caratteristiche Usb

    Caratteristiche USB Requisiti Dispositivo USB • Classe dispositivi di archiviazione di massa USB (ma non è sempre garantito). • Formato file system FAT16 o FAT32. • Si possono visualizzare fino a 255 cartelle che possono essere nidificate fino a una profondità di 8 livelli. •...

  • Seite 49: Informazioni Sull'interfaccia Hdmi

    Informazioni sull'interfaccia HDMI Progettato per soddisfare le crescenti richieste di televisione digitale, HDMI (High Definition Multimedia Interface, Interfaccia multimediale ad alta definizione) è un nuovo standard di interfaccia che consente di collegare televisori, proiettori, lettori Blu-ray Disc/DVD, decoder e altri apparecchi video. Fino a ora per collegare gli apparecchi AV erano necessari vari cavi video e audio separati.

  • Seite 50: Utilizzo Di Una Tv, Lettore O Registratore Compatibili Con Rihd

    è l'acronimo di Remote Interactive over HDMI, è il nome della funzione di controllo del sistema disponibile nelle apparecchiature Onkyo. Il ricevitore AV può essere utilizzato con CEC (Consumer Electronics Control), che consente il controllo del sistema su HDMI e fa parte dello standard HDMI. CEC fornisce interoperabilità...

  • Seite 51: Collegamento E Configurazione

    ■ Collegamento e configurazione Controllare le impostazioni. 1. Accendere tutti gli apparecchi collegati. Confermare il collegamento e l'impostazione. 2. Spegnere la TV e controllare che gli apparecchi 1. Collegare il jack HDMI OUT al jack di ingresso collegati si spengano automaticamente con HDMI della TV.

  • Seite 52: Caratteristiche Tecniche

    Caratteristiche tecniche Sezione amplificatori Generale Potenza nominale in uscita Alimentazione AC 230 V, 50 Hz Tutti i canali: 5 canale × 100 W a 6 Ohm, 1 kHz, 1 canale Consumo elettrico 300 W pilotato da 1% (IEC) Consumo energetico in assenza di suono Potenza dinamica 40 W IEC60268-Potenza uscita massima breve periodo...
  • Seite 53 Promemoria...

  • Seite 54: Einführung

    Einführung ACHTUNG: WARNING AVIS FEUER STROMSCHLÄGE RISK OF ELECTRIC SHOCK RISQUE DE CHOC ELECTRIQUE VERMEIDEN, SOLLTE DAS GERÄT WEDER DO NOT OPEN NE PAS OUVRIR REGEN NOCH FEUCHTIGKEIT AUSGESETZT Blitzsymbol Pfeil innerhalb eines WERDEN. gleichseitigen Dreiecks soll den Anwender auf das Vorhandensein von “gefährlichen Spannungen”...

  • Seite 55: Vorsichtsmaßnahmen

    Vergewissern Sie sich, dass die GERMANY Netzspannung bei Ihnen den auf der Rückseite Ihres erklären in eigener Verantwortung, daß das ONKYO-Produkt, Gerätes aufgedruckten Angaben (z.B., AC 230 V, das in dieser Betriebsanleitung beschrieben wird, mit den 50 Hz oder AC 120 V, 60 Hz).

  • Seite 56: Lieferumfang

    Lieferumfang Überprüfen Sie, ob Sie folgende Zubehörteile bekommen haben: UKW-Zimmerantenne (➔ Seite 16) MW-Rahmenantenne (➔ Seite 16) Etiketten für die Lautsprecherkabel (➔ Seite 11) Fernbedienung (RC-799M) und zwei Batterien (AA/R6) (➔ Seite 4) In Katalogen und auf der Verpackung gibt der Buchstabe am Ende der Produktbezeichnung die jeweilige Farbe an.
  • Seite 57 Frontplatte ..............7 Eingabe von Fernbedienungscodes ......40 Anzeige ................8 Fernbedienungscodes für Rückseite................ 8 Onkyo-Geräte mit Anschluss über u ....... 40 Fernbedienung ..............9 Neueinstellung der REMOTE MODE Tasten ....41 Bedienung des AV-Receiver .......... 9 Initialisieren der Fernbedienung ........41 Steuerung anderer Geräte..........

  • Seite 58: Funktionen

    • Non-Scaling-Konfiguration Logic und das Doppel-D-Symbol sind Warenzeichen der • A-Form Listening Mode Memory (Speicher für A-Form- Dolby Laboratories. Wiedergabemodus) Music Optimizer™ ist ein Warenzeichen der Onkyo • Direct-Modus Corporation. • Musikoptimierer für komprimierte digitale Musikdaten • 192 kHz/24-Bit D/A-Wandler „HDMI, das HDMI-Logo und High-Definition Multimedia...

  • Seite 59: Front- Und Rückseiten

    Front- und Rückseiten Frontplatte h i j k l m Auf den in Klammern angegebenen Seiten sind die wesentlichen Funktionen der betreffenden Bedienelemente beschrieben. a 8 ON/STANDBY-Taste (17) l TUNING, PRESET (20 bis 21), Pfeil- und ENTER Tasten b HDMI THRU-Anzeige (35) m RETURN-Taste c SPEAKERS A und B Tasten (26) n MASTER VOLUME-Regler (18)

  • Seite 60: Anzeige

    Anzeige Detaillierte Informationen finden Sie auf den in Klammern erwähnten Seiten. a A und B Lautsprecheranzeigen (26) e RDS-Anzeige (21) b Audio-Eingangsanzeigen f SLEEP-Anzeige (26) c Anzeigen für Wiedergabemodus und -format g MUTING-Anzeige (28) (23, 27) h Meldungsbereich d Tuning-Anzeigen (20) Rückseite a DIGITAL IN COAXIAL und OPTICAL Buchsen h u REMOTE CONTROL-Buchse...

  • Seite 61: Fernbedienung

    Bedienung des AV-Receiver Um den AV-Receiver bedienen zu können, drücken Sie RECEIVER, um den Receiver-Modus wählen. Sie können mit der Fernbedienung auch Ihren Onkyo Blu-ray Disc/DVD Player, CD-Player oder andere Geräte bedienen. Siehe „Eingabe von Fernbedienungscodes“ für weitere Einzelheiten (➔...

  • Seite 62: Verbindungen

    Verbindungen Anschließen der AV-Receiver Anschließen der Lautsprecher Anschließen der Lautsprecherkabel Die nachfolgende Abbildung zeigt, welche Lautsprecher an welche Klemmenpaare angeschlossen werden müssen. Surround Surround rechts links Front B rechts Front B links Front A rechts Mitte Front A links Lautsprecher B Lautsprecher A ■...

  • Seite 63: Lautsprecher-Konfiguration

    Lautsprecher-Konfiguration • Stellen Sie sicher, dass die Metallader des Kabels die Geräterückseite des AV-Receivers nicht berührt. In der nachfolgenden Tabelle erfahren Sie, welche Kanäle Andernfalls könnte der AV-Receiver beschädigt werden. Sie wählen müssen, wenn Sie nicht die eigentlich erforderliche Lautsprecheranzahl besitzen. Unabhängig davon, wie viele Lautsprecher eingesetzt werden, raten wir zur Verwendung eines Subwoofers, um eine ausreichende Bassabstrahlung zu erzielen.

  • Seite 64: Apropos Av-Verbindungen

    Apropos AV-Verbindungen Verbundenes Bild mit AV-Komponenten HDMI-Kabel : Video & Audio Andere Kabel : Video : Audio AV-Receiver AV-Receiver Blu-ray Disc/ Blu-ray Disc/ DVD Player Spielkonsole Spielkonsole TV, Projektor usw. TV, Projektor usw. DVD Player • Lesen Sie sich vor dem Anschließen der AV-Komponenten auch deren Bedienungsanleitungen durch. •...

  • Seite 65: Anschließen Von Komponenten Mit Hdmi

    Anschließen von Komponenten mit HDMI Spielkonsole TV, Projektor usw. Satelliten-/Kabeltuner, Decoder usw. Blu-ray Disc/DVD Player Schließen Sie Ihre Komponenten an die entsprechenden Buchsen an: Die vorgegebenen Eingangszuweisungen werden unten gezeigt: ✔: Die Zuweisung kann geändert werden Seite 30). (➔ Buchse Komponenten Zuweisbar ✔...

  • Seite 66: Anschließen Ihrer Komponenten

    Anschließen Ihrer Komponenten Das Bildschirmmenü wird nur angezeigt, wenn Sie das Fernsehgerät mit der HDMI OUT-Buchse verbinden. Wenn Sie das Fernsehgerät an MONITOR OUT V oder die COMPONENT VIDEO OUT-Buchse angeschlossen haben, können Sie Einstellungen nur im Display des AV-Receivers ändern. Schließen Sie Ihre Komponenten an die entsprechenden Buchsen an: Die vorgegebenen Eingangszuweisungen werden unten gezeigt: ✔: Die Zuweisung kann geändert werden...

  • Seite 67: Anschließen U-Kompatibler Geräte Von Onkyo

    Geräte angeschlossen werden. • Schließen Sie an den u-Buchsen ausschließlich Geräte von Mit der Fernbedienung des AV-Receivers können auch Onkyo an. Das Anschließen von Geräten anderer Hersteller kann andere u-kompatible Onkyo-Geräte bedient werden. zu Fehlfunktionen an den betreffenden Geräten führen.

  • Seite 68: Anschließen Einer Antenne

    Anschließen einer Antenne Dieses Kapitel erklärt, wie die mitgelieferte UKW-Zimmerantenne und die MW-Rahmenantenne angeschlossen werden. Der AV-Receiver kann nur Radiosignale empfangen, wenn eine Antenne angeschlossen wird. Vor Verwendung des Tuners muss demnach eine Antenne angeschlossen werden. In dieser Bedienungsanleitung werden „FM“ statt „UKW“ und „AM“ statt „MW“ verwendet. Achtung •...

  • Seite 69: Einschalten & Grundlegende Bedienung

    Einschalten & grundlegende Bedienung Ein-/Ausstellen des AV-Receiver 8ON/STANDBY RECEIVER Einstellen Drücken Sie auf 8 ON/STANDBY auf der Vorderseite. oder Drücken Sie auf der Fernbedienung RECEIVER, gefolgt von 8. Die AV-Receiver-Anzeige erscheint, das Display leuchtet. Ausschalten Drücken Sie auf 8 ON/STANDBY auf der Vorderseite. oder Drücken Sie auf der Fernbedienung RECEIVER, gefolgt von 8.

  • Seite 70: Wiedergabe

    Wiedergabe Steuerung der Inhalte der USB-Geräte Dieses Handbuch beschreibt die Vorgänge wenn die Fernbedienung verwendet wird, es sei denn es wird Siehe die „Steuerung anderer Onkyo-Komponenten“ zum anders näher beschrieben. Betrieb anderer Komponenten (➔ Seite 40). Das angeschlossene Gerät spielen ■...

  • Seite 71: Zum Verständnis Der Symbole Auf Dem Display

    RETURN iPod/iPhone via USB abspielen Mit dieser Taste kehrt man zum vorherigen Menü zurück. Das Menü der Bildschirmnavigation wird nur angezeigt, Diese Taste wählt das nächste Lied. wenn Sie das Fernsehgerät mit HDMI OUT verbinden. Dieser Abschnitt erklärt, wie Sie Musikdateien auf dem Diese Taste lässt das aktuelle Lied schnell vorlaufen.

  • Seite 72: Usb-Gerät Abspielen

    Bedienungsanleitung des Geräts. • Geschützte WMA-Musikdateien auf einem MP3-Player können nicht wiedergegeben werden. • Onkyo übernimmt keine Verantwortung für den Verlust oder Schäden an den Daten, die auf dem USB-Massenspeichergerät AUTO gespeichert sind, wenn dieses Gerät zusammen mit dem AV- TUNED Receiver verwendet wird.

  • Seite 73: Verwendung Von Rds

    ■ ■ Manuelle Sendersuche Anwahl gespeicherter Sender Bei der manuellen Sendersuche werden UKW-Sender in Um eine Voreinstellung auszuwählen, drücken Sie Mono wiedergegeben. PRESET e/r auf dem AV-Receiver, oder CH +/– Drücken Sie die TUNING MODE-Taste, damit die der Fernbedienung. AUTO-Anzeige erlischt. Tipp Halten Sie TUNING q/w gedrückt.

  • Seite 74: Anzeige Von Radiotext (Rt)

    ■ Anzeige von Radiotext (RT) RDS-Programmsparten (PTY) Drücken Sie einmal RT/PTY/TP. Sparte Display Die RT-Informationen werden als Laufschrift auf Kein None dem Display angezeigt. Nachrichtenberichte News Anmerkung Aktuelle Themen Affairs • Mitunter erscheint die Meldung „Waiting“, während der Informationen Info AV-Receiver auf RT-Informationen wartet.

  • Seite 75: Verwendung Der Basisfunktionen

    Verwendung der Basisfunktionen Verwendung der Wiedergabemodi Anwahl des Wiedergabemodus Seite 24). Siehe „Wiedergabemodi“ für weitere Einzelheiten zu den Wiedergabemodi (➔ ■ Wiedergabemodus-Tasten MOVIE/TV-Taste Mit dieser Taste wählen Sie die Wiedergabemodi, die Zuerst speziell für den Film- und Fernsehton gedacht sind. RECEIVER drücken.

  • Seite 76: Von Onkyo-Original Entwickelte Dsp-Wiedergabemodi

    Die Zeichnung zeigt, welche Lautsprecher in jedem Kanal aktiviert sind. Siehe „Sp Config (Lautsprecher- Konfiguration)“ für die Einrichtung der Lautsprecher (➔ Seite 31). a Front-Lautsprecher b Center-Lautsprecher c Subwoofer d Surround-Lautsprecher ■ Von Onkyo-Original entwickelte DSP-Wiedergabemodi Wiedergabemodus Beschreibung Eingang Lautspre- squelle cher-Layout Orchestra Eignet sich für klassische Orchestermusik und Oper. Die Surround-Kanäle werden durch diesen Modus extra betont, um ein „breites“...
  • Seite 77 Wiedergabemodus Beschreibung Eingang Lautspre- squelle cher-Layout Multichannel Dieser Modus eignet sich für PCM-Mehrkanalquellen. D XC M u l t Dolby Pro Logic II Dolby Pro Logic II erweitert jede 2-kanalige Quelle für die 5.1-Kanal-Surround- S XC Wiedergabe. Das System erzeugt einen natürlich wirkenden und nahtlosen Surround- M o v i e Sound, der den Zuhörer förmlich umhüllt.

  • Seite 78: Verwendung Des Home-Menüs

    Verwendung des Home-Menüs Lautsprecher A und B auswählen Das Home-Menü bietet Ihnen schnellen Zugriff auf häufig Sie können zwei Gruppen von Front-Lautsprechern mit genutzte Menüs, ohne dass Sie durch das lange dem AV-Receiver verwenden: Lautsprecher A für bis zu Standardmenü gehen müssen. Dieses Menü ermöglicht es 5.1-Kanal-Wiedergabe in Ihrem Haupthörraum und Ihnen, die Einstellungen zu ändern und die aktuelle Lautsprecher B für 2-Kanal-Stereo-Wiedergabe in einem...

  • Seite 79: Einstellen Der Helligkeit Der Anzeige

    Ändern der Anzeige für die Eingangsquelle Die Helligkeit der Anzeige des AV-Receivers kann geändert werden. Wenn Sie ein u-fähiges Onkyo-Gerät anschließen, müssen Sie die Eingangsanzeige konfigurieren, sodass Drücken Sie RECEIVER, gefolgt durch u richtig arbeiten kann. wiederholtes Drücken von DIMMER, um: die...

  • Seite 80: Stummschalten Av-Receiver

    Aufnahme separater AV-Quellen Stummschalten AV-Receiver Ton- und Bildsignale können von völlig unterschiedlichen Mit dieser Funktion können Sie die Tonausgabe des AV- Eingangsquellen aufgenommen werden, so dass ein Video Receivers zeitweilig unterbrechen. z. B. nachträglich vertont werden kann. Das funktioniert deshalb, weil reine Audioquellen (TV/CD) keinen Drücken Sie RECEIVER gefolgt von MUTING.

  • Seite 81: Erweiterte Funktionen

    Erweiterte Funktionen Erweiterte Einstellungen Einstellungsmenüs am Bildschirm Allgemeine Verfahren in den Einrichtungsmenüs Das Bildschirmmenü wird nur angezeigt, wenn Sie das Fernsehgerät mit der HDMI OUT-Buchse Fernbedienungs- verbinden. Wenn Sie das Fernsehgerät an MONITOR anzeige OUT V oder die COMPONENT VIDEO OUT-Buchse angeschlossen haben, können Sie Einstellungen nur im Display des AV-Receivers ändern.

  • Seite 82: Hdmi Input (Hdmi-Eingang)

    Erklärende Hinweise Component (Component Video Eingang) Menü Sp Config Menü Component ■ Wenn Sie ein Videogerät an den Component- Subwoofer Videoeingang anschließen, müssen Sie diesen Eingang Yes: einer Quellenwahltaste zuordnen. Beispiel: Wenn Sie Wählen Sie diese Option, wenn ein einen Blu-ray Disc/DVD Player an COMPONENT Subwoofer angeschlossen ist.

  • Seite 83: Sp Config (Lautsprecher-Konfiguration)

    Sp Config (Lautsprecher-Konfiguration) Lautsprecher Überschneidungsfre- Kegeldurchmesser quenz Über 20 cm 40/50/60 Hz Menü Sp Config 16 bis 20 cm 70/80/90 Hz Dieser Abschnitt erklärt, wie man 13 bis 16 cm 100 Hz festlegt, welche Lautsprecher angeschlossen werden und ihre Größen. 9 bis 13 cm 120 Hz Bei Lautsprechern, die einen...

  • Seite 84: Level Cal (Pegelkalibrierung)

    Dolby Digital oder 2-kanaligen analogen/PCM-Quelle im Level Cal (Pegelkalibrierung) Wiedergabemodus Mono verwendet wird. Menü Level Cal Dolby-Einstellungen Mit dieser Funktion können Sie die Lautstärke der ■ Lautsprecher mit Hilfe des eingebauten Testtongenerators PLII Music (2-Kanal-Eingang) separat einstellen, um dafür zu sorgen, dass an der Diese Einstellungen betreffen nur 2-kanalige Stereo- Hörposition alle gleich laut sind.

  • Seite 85: Theater-Dimensional-Einstellung

    Theater-Dimensional-Einstellung Name ■ Name ■ Listening Angle - - -, Blu-ray, DVD, HD DVD, VCR, DVR, Tivo, Wide: CableSTB, SAT STB, PS3, Wii, Xbox, PC, TV, CD, Wählen Sie diese Option, wenn der Hörwinkel 40 TAPE, iPod: Grad beträgt. Um zu den Voreinstellungen zurückzukehren, drücken Narrow: Sie „- - -“.

  • Seite 86: Hardware

    Fernbedienung-Einstellungen ■ Remote ID 1, 2, oder 3 Wenn mehrere Onkyo-Geräte in einem Raum verwendet werden, kann es vorkommen, dass manche denselben ID- Fernbedienungscode verwenden. Um den AV-Receiver von den anderen Geräten zu unterscheiden, können Sie seine Remote ID von „1“ auf „2“ oder „3“ ändern.

  • Seite 87: Hdmi Setup (Hdmi Einrichtung)

    HDMI Setup (HDMI Einrichtung) Anmerkung • Nur die zugewiesene Eingangsquelle an den HDMI IN via „HDMI Input“ ist aktiv (➔ Seite 30). Menü HDMI Setup • Der Stromverbrauch während des Standby-Modus erhöht sich während der HDMI-Durchgangsfunktion; in folgenden Fällen ■ HDMI Ctrl (RIHD) kann allerdings der Stromverbrauch eingespart werden: –...

  • Seite 88: Verwendung Der Audioeinstellungen

    ■ LipSync Pegelabgleich der Lautsprecher ■ Subwoofer Level Diese Funktion ermöglicht dem AV-Receiver so –15 dB bis 0 dB bis +12 dB in 1 dB Schritten. eingestellt zu werden, dass er auf der Grundlage der vom ■ Center Level angeschlossenen Monitor empfangenen Daten ggf. –12 dB bis 0 dB bis +12 dB in 1 dB Schritten.
  • Seite 89 Music Optimizer ■ Music Optimizer Stellen Sie die Einstellung so ein, um die Klangqualität der komprimierten Musikdateien zu verbessern. Aktivieren Sie sie für Dateien mit verlustbehafteter Komprimierung (z. B. MP3-Dateien). Tipp • Alternativ dazu können Sie den MUSIC OPTIMIZER des AV- Receiver verwenden.

  • Seite 90: Fernbedienung Anderer Geräte

    Modelle unterscheiden sich je nach Region. wählt automatisch Ihren iPod/iPhone als Die neuesten Informationen über die Onkyo-Dockinggeräte Eingangsquelle aus. finden Sie auf der Website von Onkyo unter: Anmerkung http://www.onkyo.com • Verbundene Operationen funktionieren nicht mit Video- Aktualisieren Sie Ihren iPod/iPhone vor der Wiedergabe oder wenn der Alarm eingestellt wurde, um einen Verwendung der Onkyo-Dock-Geräte mit der neuesten...
  • Seite 91 • Einzelheiten zur Bedienung des iPods/iPhones finden Sie in der entsprechenden Bedienungsanleitung. Diese Taste schaltet nicht das RI-Dock Onkyo DS-A2 oder DS-A2X ein oder aus. Möglicherweise reagiert Ihr iPod/iPhone nicht auf die erste Betätigung der Taste. In diesem Fall drücken Sie die Taste erneut.

  • Seite 92: Steuerung Anderer Onkyo-Komponenten

    Sie die Fernbedienung auf den AV-Receiver und einen Code eingeben. bedienen Sie das Gerät. Schlagen Sie den passenden Code für die Onkyo- Steuerung der Onkyo-Komponenten ohne u Komponenten in der Liste der Wenn ein Onkyo-Gerät bedient werden soll, indem die Fernbedienungscodes nach, die via u Fernbedienung direkt auf das Gerät gerichtet wird, oder...

  • Seite 93: Neueinstellung Der Remote Mode Tasten

    Indem Sie REMOTE MODE drücken, welche mit dem Fernbedienungscode für Ihr Gerät programmiert wurde, Sie können eine REMOTE MODE-Taste auf den ab können Sie wie unten beschrieben Ihre Onkyo- Werk gespeicherten Fernbedienungscode zurücksetzen. Komponente steuern. Für Einzelheiten zur Eingabe eines Fernbedienungscodes Halten Sie die REMOTE MODE-Taste gedrückt,...
  • Seite 94 ✔: Zur Verfügung stehende Tasten Zuerst die richtige REMOTE Komponenten MODE-Taste drücken. Tasten ✔ ✔ ✔ ✔ b TOP MENU ✔ ✔ c q/w/e/r, ENTER ✔ ✔ d SETUP ✔ ✔ ✔ e 1, 3, 2, 5, 4, 7, 6 ✔...

  • Seite 95: Anhang

    Falls Sie nicht in der Lage sind, das Problem selbst zu Stromunterbrechung wiederhergestellt wird, lösen, versuchen Sie ein Zurücksetzen des AV- erscheint „CHECK SP WIRE“ auf dem Display Receivers auszuführen, bevor Sie sich an Ihren Onkyo- Fachhändler wenden. Die Schutzschaltung des Verstärkers hat —...
  • Seite 96 ■ Bei Anwahl bestimmter Signalformate hören Überprüfen Sie die Einstellungen für den digitalen — Sie nichts Audio-Ausgang am betreffenden Gerät. Bei manchen Spielkonsolen, z. B. bei Modellen, die Überprüfen Sie die Einstellungen für den digitalen — DVD unterstützen, ist werkseitig die Einstellung Audio-Ausgang am betreffenden Gerät.
  • Seite 97 über u angeschlossenen Onkyo-Geräten auf den Sensor des AV-Receivers. Zunächst muss der passende Fernbedienungscode eingegeben werden. Tuner Um ein Onkyo-Gerät zu steuern, das nicht durch u ■ Der Empfang ist verrauscht, die Stereo- angeschlossen wurde, zeigen Sie mit der Fernbedienung auf dieses Gerät.

  • Seite 98: Die U-Funktionen Funktionieren Nicht

    Sie das Kabel dann wieder an die Wandsteckdose an. Onkyo haftet nicht für Schäden (z. B. die Kosten für das Ausleihen einer CD), wenn die Kopie aufgrund einer Funktionsstörung missglückt ist. Außerdem wird empfohlen, vor dem Start einer wichtigen Aufnahme mehrere Tests durchzuführen, um die...

  • Seite 99: Verbindungsspitzen Und Videosignalpfad

    Verbindungsspitzen und Videosignalpfad Der AV-Receiver unterstützt mehrere Audioformate und erlaubt das Anschließen einer Vielzahl von AV-Geräten. Die Wahl des Formats sollte sich in erster Linie nach den verfügbaren Ausgängen Ihrer Geräte richten. Weitere Hinweise finden Sie in den nachfolgenden Abschnitten. Das Bildschirmmenü...

  • Seite 100: Usb-Eigenschaften

    USB-Eigenschaften USB-Gerät Voraussetzungen • USB-Massenspeichergeräteklasse (aber nicht immer garantiert). • FAT16 oder FAT32 Dateisystemformat. • Es können bis zu 255 Ordner angezeigt werden und die Ordner können bis zu 8 Ebenen tief verschachtelt sein. • USB-Hubs und USB-Geräte mit Hub-Funktionen werden nicht unterstützt.

  • Seite 101: Über Hdmi

    Über HDMI HDMI (High Definition Multimedia Interface) wurde für die wachsenden Anforderungen des digitalen Fernsehens konzipiert und ist ein neuer Standard für digitale Schnittstellen zum Anschließen von Fernsehgeräten, Projektoren, Blu- ray Disc/DVD Playern, Decodern und anderen Videokomponenten. Bislang wurden mehrere gesonderte Video- und Audiokabel zum Anschließen von AV-Komponenten benötigt.

  • Seite 102: Verwendung Eines Rihd-Kompatiblen Fernsehers, Players Oder Recorders

    Verwendung eines RIHD-kompatiblen Fernsehers, Players oder Recorders p (Remote Interactive over HDMI) ist der Name einer Systemsteuerungsfunktion auf bestimmten Onkyo- Geräten. Der AV-Receiver eignet sich für CEC-Anwendungen (Consumer Electronics Control) und unterstützt daher die Systemsteuerung über HDMI. Diese Funktionalität ist Teil der HDMI-Norm. CEC erlaubt eine Steuerung verschiedener Geräte, doch ist ein einwandfreier Betrieb dieser Funktion nur bei Verwendung von p-kompatiblen Geräten...
  • Seite 103 ■ Wie man es anschließt und einstellt. Einstellungen bestätigen. 1. Stellen Sie den Strom aller angeschlossenen Geräte an. Bestätigen Sie die Anschlüsse und Einstellungen. 2. Stellen Sie den Strom des Fernsehgeräts ab und bestätigen 1. Schließen Sie die HDMI OUT-Buchse an die Sie, dass der Strom der angeschlossenen Komponenten HDMI-Eingangsbuchse des Fernsehgeräts an.

  • Seite 104: Technische Daten

    Technische Daten Verstärkerteil Allgemeine Daten Ausgangsnennleistung Stromversorgung AC 230 V, 50 Hz Alle Kanäle: 5 Kanal × 100 W bei 6 Ohm, 1 kHz, 1 Kanal Stromverbrauch 300 W ausgesteuert 1% (IEC) Kein Ton Stromverbrauch Dynamische Ausgangsleistung 40 W IEC60268-kurzzeitige maximale Ausgabeleistung Stromverbrauch im Bereitschaftsmodus 160 W (3 Ω, Front) 0,3 W...
  • Seite 105 Memo...
  • Seite 106 Memo...
  • Seite 107 Memo...
  • Seite 108 1301, 555 Tower, No.555 West NanJin Road, Jin an, Shanghai, China 200041, Tel: 86-21-52131366 Fax: 86-21-52130396 Y1106-2 SN 29400560A (C) Copyright 2011 ONKYO SOUND & VISION CORPORATION Japan. All rights reserved. * 2 9 4 0 0 5 6 0 A *...

Inhaltsverzeichnis
