BMC-Zustandsanzeige
Die Systemplatine verfügt über eine BMC-Zustandsanzeige (LED17) für
BMC-Debugs. Die BMC-Zustandsanzeige ist grün. Wenn die System-
Wechselstromversorgung angeschlossen ist, leuchtet die LED-Anzeige.
Wenn die BMC-Firmware bereit ist, blinkt die BMC-Zustandsanzeige.

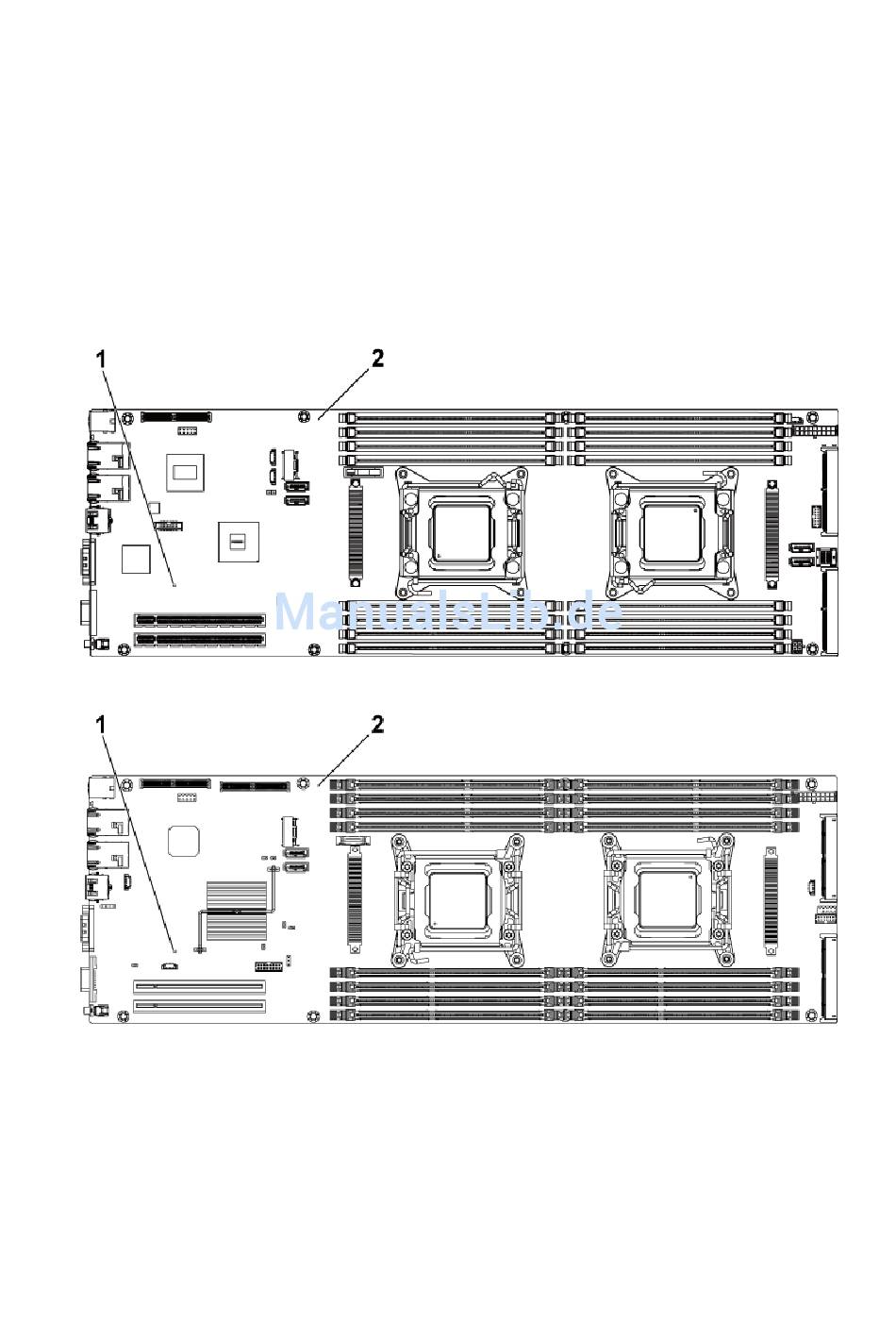

Abbildung 1-26. BMC-Zustandsanzeige auf der Systemplatine C6220 II
Abbildung 1-27. BMC-Zustandsanzeigeauf der Systemplatine C6220
1
BMC-Zustandsanzeige
2
Systemplatine
Wissenswertes zum System | 35
