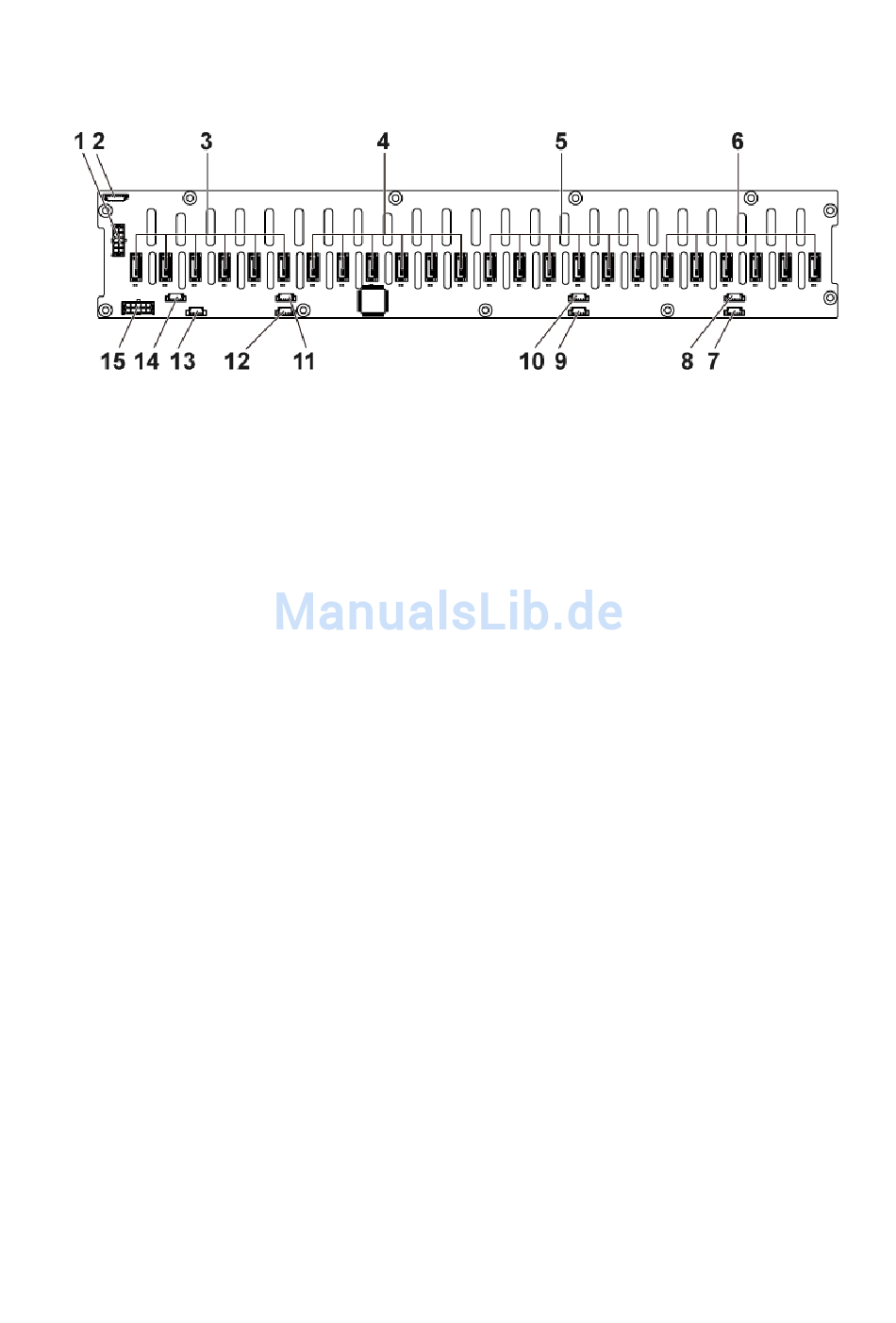

Abbildung 3-94. Rückansicht der 2,5-Zoll direkten Rückwandplatine
1 Stromanschluss auf der
Rückwandplatine für Netzteil 1
3 SATA2-Festplattenanschlüsse 1 bis
6 für Systemplatine 4 (von rechts
nach links)
5 SATA2-Festplattenanschlüsse 1 bis
6 für Systemplatine 2 (von rechts
nach links)
7 SGPIO-Anschluss A für
Systemplatine 1
9 SGPIO-Anschluss A für
Systemplatine 2
11 SGPIO-Anschluss A für
Systemplatine 3
13 SGPIO-Anschluss A für
Systemplatine 4
15 Stromanschluss auf der
Rückwandplatine für Netzteil 2
2 Anschluss für Systemlüfterplatine
4 SATA2-Festplattenanschlüsse 1 bis
6 für Systemplatine 3 (von rechts
nach links)
6 SATA2-Festplattenanschlüsse 1 bis
6 für Systemplatine 1 (von rechts
nach links)
8 SGPIO-Anschluss B für
Systemplatine 1
10 SGPIO-Anschluss B für
Systemplatine 2
12 SGPIO-Anschluss B für
Systemplatine 3
14 SGPIO-Anschluss B für
Systemplatine 4
